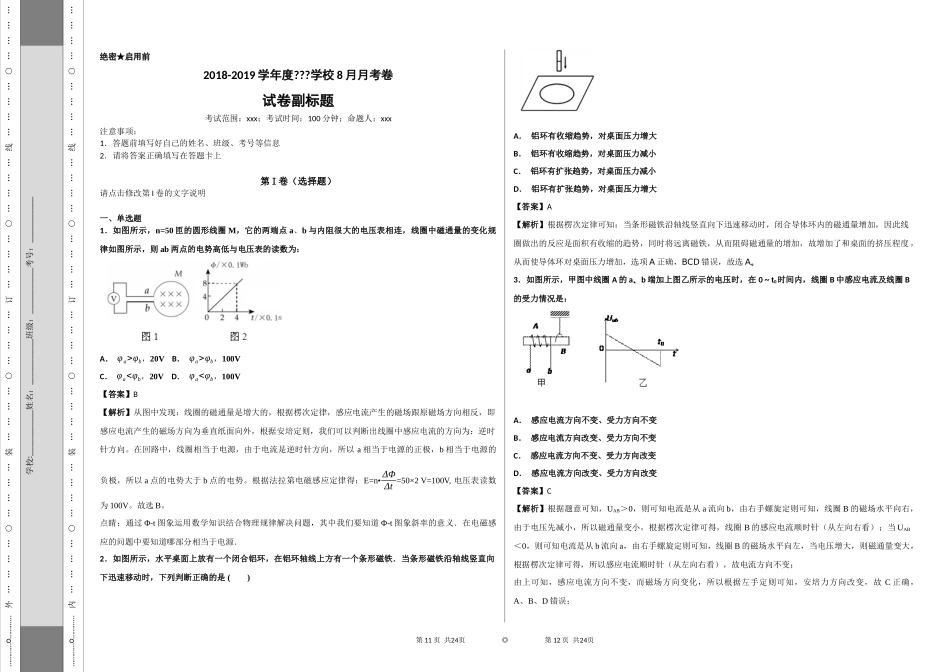

…………○…………外…………○…………装…………○…………订…………○…………线…………○…………学校:___________姓名：___________班级：___________考号：___________…………○…………内…………○…………装…………○…………订…………○…………线…………○…………绝密★启用前2018-2019学年度???学校8月月考卷试卷副标题考试范围：xxx；考试时间：100分钟；命题人：xxx注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上第I卷（选择题）请点击修改第I卷的文字说明一、单选题1．如图所示，n=50匝的圆形线圈M，它的两端点a、b与内阻很大的电压表相连，线圈中磁通量的变化规律如图所示，则ab两点的电势高低与电压表的读数为：A．φa>φb，20VB．φa>φb，100VC．φa<φb，20VD．φa<φb，100V【答案】B【解析】从图中发现：线圈的磁通量是增大的，根据楞次定律，感应电流产生的磁场跟原磁场方向相反，即感应电流产生的磁场方向为垂直纸面向外，根据安培定则，我们可以判断出线圈中感应电流的方向为：逆时针方向。在回路中，线圈相当于电源，由于电流是逆时针方向，所以a相当于电源的正极，b相当于电源的负极，所以a点的电势大于b点的电势。根据法拉第电磁感应定律得：E=n•ΔΦΔt=50×2V=100V,电压表读数为100V。故选B。点睛：通过Φ-t图象运用数学知识结合物理规律解决问题，其中我们要知道Φ-t图象斜率的意义．在电磁感应的问题中要知道哪部分相当于电源．2．如图所示，水平桌面上放有一个闭合铝环，在铝环轴线上方有一个条形磁铁．当条形磁铁沿轴线竖直向下迅速移动时，下列判断正确的是()A．铝环有收缩趋势，对桌面压力增大B．铝环有收缩趋势，对桌面压力减小C．铝环有扩张趋势，对桌面压力减小D．铝环有扩张趋势，对桌面压力增大【答案】A【解析】根据楞次定律可知：当条形磁铁沿轴线竖直向下迅速移动时，闭合导体环内的磁通量增加，因此线圈做出的反应是面积有收缩的趋势，同时将远离磁铁，从而阻碍磁通量的增加，故增加了和桌面的挤压程度，从而使导体环对桌面压力增加，选项A正确，BCD错误，故选A。3．如图所示，甲图中线圈A的a、b端加上图乙所示的电压时，在0～t0时间内，线圈B中感应电流及线圈B的受力情况是：A．感应电流方向不变、受力方向不变B．感应电流方向改变、受力方向不变C．感应电流方向不变、受力方向改变D．感应电流方向改变、受力方向改变【答案】C【解析】根据题意可知，UAB＞0，则可知电流是从a流向b，由右手螺旋定则可知，线圈B的磁场水平向右，由于电压先减小，所以磁通量变小，根据楞次定律可得，线圈B的感应电流顺时针（从左向右看）；当UAB＜0，则可知电流是从b流向a，由右手螺旋定则可知，线圈B的磁场水平向左，当电压增大，则磁通量变大，根据楞次定律可得，所以感应电流顺时针（从左向右看），故电流方向不变；由上可知，感应电流方向不变，而磁场方向变化，所以根据左手定则可知，安培力方向改变，故C正确，A、B、D错误；第11页共24页◎第12页共24页…………○…………外…………○…………装…………○…………订…………○…………线…………○…………※※请※※不※※要※※在※※装※※订※※线※※内※※答※※题※※…………○…………内…………○…………装…………○…………订…………○…………线…………○…………故选C。【点睛】根据右手螺旋定则可知，螺线管内部磁场的方向，并由电压的变化，从而确定穿过线圈B的磁通量的变化，最后根据楞次定律来确定感应电流的方向，并由左手定则来确定安培力的方向。4．如图所示，MN是一根固定的通电长直导线，电流方向向上，今将一金属线框abcd放在导线上，让线框的位置偏向导线的左边，两者彼此绝缘，当导线中的电流突然增大时，线框整体受磁场力的合力情况为（）A．受力向左B．受力向右C．受力向上D．受力为零【答案】B【解析】根据楞次定律可知，感应电流的磁场要阻碍磁通量的变化，则线框abcd将向磁通量减小方向运动，即向右移动，说明线框整体受力方向向右，故ACD错误，B正确；故选：B5．如图所示，A1和A2是完全相同的两只灯泡，线...
