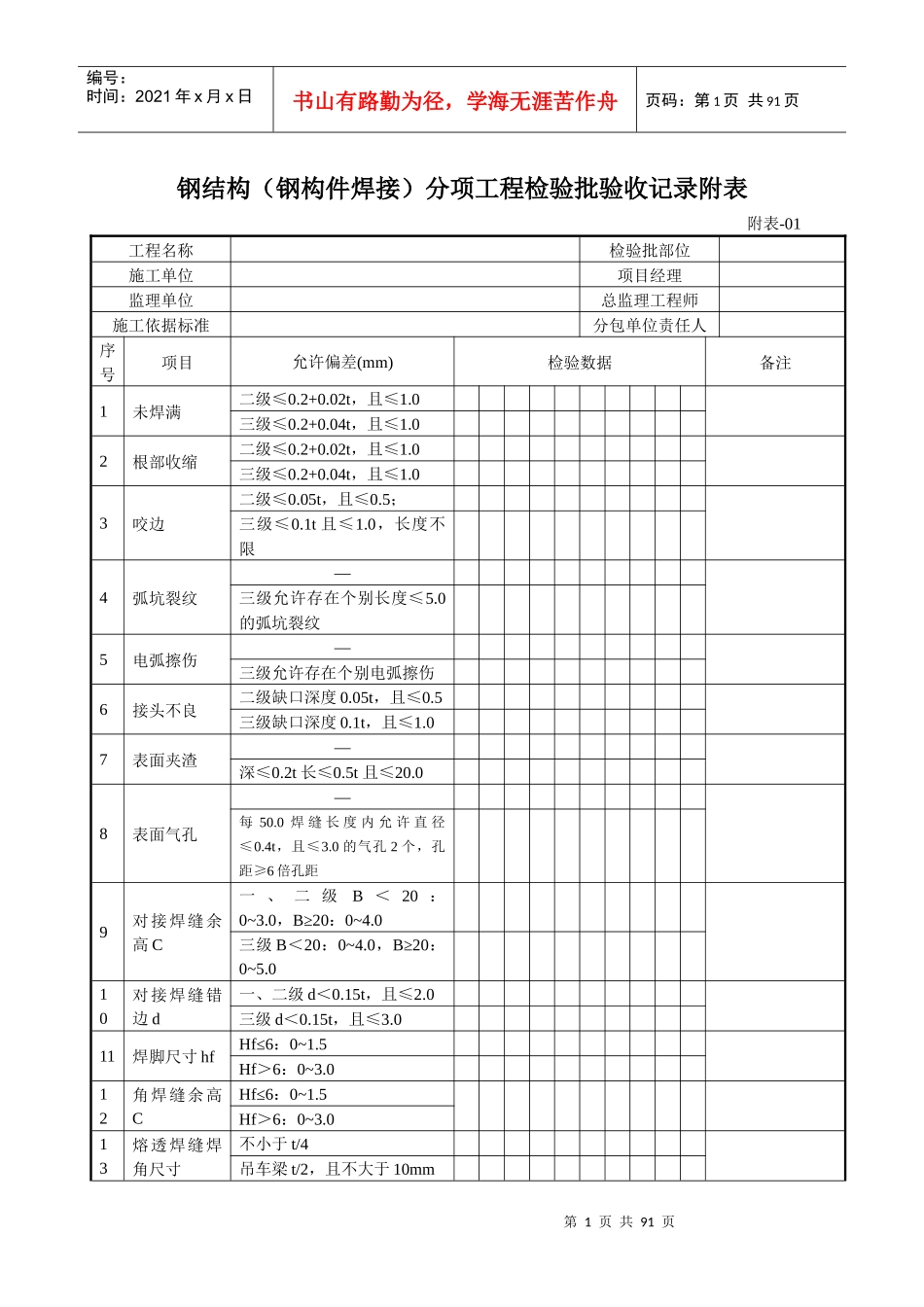

第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共91页钢结构（钢构件焊接）分项工程检验批验收记录附表附表-01工程名称检验批部位施工单位项目经理监理单位总监理工程师施工依据标准分包单位责任人序号项目允许偏差(mm)检验数据备注1未焊满二级≤0.2+0.02t，且≤1.0三级≤0.2+0.04t，且≤1.02根部收缩二级≤0.2+0.02t，且≤1.0三级≤0.2+0.04t，且≤1.03咬边二级≤0.05t，且≤0.5；三级≤0.1t且≤1.0，长度不限4弧坑裂纹—三级允许存在个别长度≤5.0的弧坑裂纹5电弧擦伤—三级允许存在个别电弧擦伤6接头不良二级缺口深度0.05t，且≤0.5三级缺口深度0.1t，且≤1.07表面夹渣—深≤0.2t长≤0.5t且≤20.08表面气孔—每50.0焊缝长度内允许直径≤0.4t，且≤3.0的气孔2个，孔距≥6倍孔距9对接焊缝余高C一、二级B＜20：0~3.0，B≥20：0~4.0三级B＜20：0~4.0，B≥20：0~5.010对接焊缝错边d一、二级d＜0.15t，且≤2.0三级d＜0.15t，且≤3.011焊脚尺寸hfHf≤6：0~1.5Hf＞6：0~3.012角焊缝余高CHf≤6：0~1.5Hf＞6：0~3.013熔透焊缝焊角尺寸不小于t/4吊车梁t/2，且不大于10mm第2页共91页第1页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共91页施工单位检查评定结果班组长：专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日第3页共91页第2页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共91页钢结构（普通紧固件连接高强度螺栓连接）分项工程检验批验收记录附表附表-02工程名称检验批部位施工单位项目经理监理单位总监理工程师施工依据标准分包单位责任人序号项目允许偏差（mm）检验数据备注一普通紧固件连接1紧固件规格及间距、边距符合设计要求2紧固可靠、外观牢固外露丝扣不少于2扣3与钢板连接可靠二高强度螺栓连接1终拧扭距检查10%或10º以内2螺栓施拧符合设计和规范要求3螺栓连接摩擦面干燥、整洁4螺栓丝扣终拧后丝扣外露2~3扣5螺栓孔螺栓应能自由穿入施工单位检查评定结果班组长：专业质量检查员：年月日监理（建设）单第4页共91页第3页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共91页位验收结论监理工程师（建设单位项目专业技术负责人）年月日第5页共91页第4页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共91页钢结构（零件及部件加工）分项工程检验批验收记录附表（一）附表-03工程名称检验批部位施工单位项目经理监理单位总监理工程师施工依据标准分包单位责任人序号项目允许偏差（mm）检验数据备注一、气割切割面1零件宽度、长度±3.02切割面平面度0.05t，且不应大于2.03割纹深度0.34局部缺口深度1.0二、机械剪切面1零件宽度、长度±3.02边缘缺棱1.03型钢端部垂直度2.0三、钢板矫正1钢板的局部平面度t≤141.5t＞141.02型钢弯曲矢高l/1000，且不应大于5.03角钢肢的垂直度b/100双肢栓接角钢的角度不得大于90°4槽钢翼缘对腹板的垂直度b/805工字钢、H型钢翼缘对腹板的垂直度b/100且不大于2.0四、边缘加工1零件宽度、长度±1.02加工边直线度l/3000，且不应大于2.03相邻两边夹角±6′4加工面垂直度0.025t，且不应大于0.55加工面表面粗糙度第6页共91页第5页共91页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共91页施工单位检查评定结果班组长：专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日钢结构（零件及部件加工）分项工程检验批验收记录附表（二）附表-04工程名称检验批部位施工单位项目经理监理单位总监理工程师施工依据标准分包单位责任人序号项目对应轴允许偏差检验数据备注五、冷矫正最小曲率半径r1钢板扁钢X—X50tY—Y100b2角钢X—X90b3槽钢X—X50hY—Y90b4工字钢X—X50hY—Y50b六、冷矫正最大弯曲矢高f1钢板扁钢X—Xl2/400tY—Yl2/800b2角钢X—Xl2/720b3槽钢X—Xl2/400hY—Yl2/720b4工字钢X—Xl2/400hY—Yl2/400b七、冷弯曲最小曲率半径r第7页共91页第6页共91页编号：时间：2021年x月x日书...
