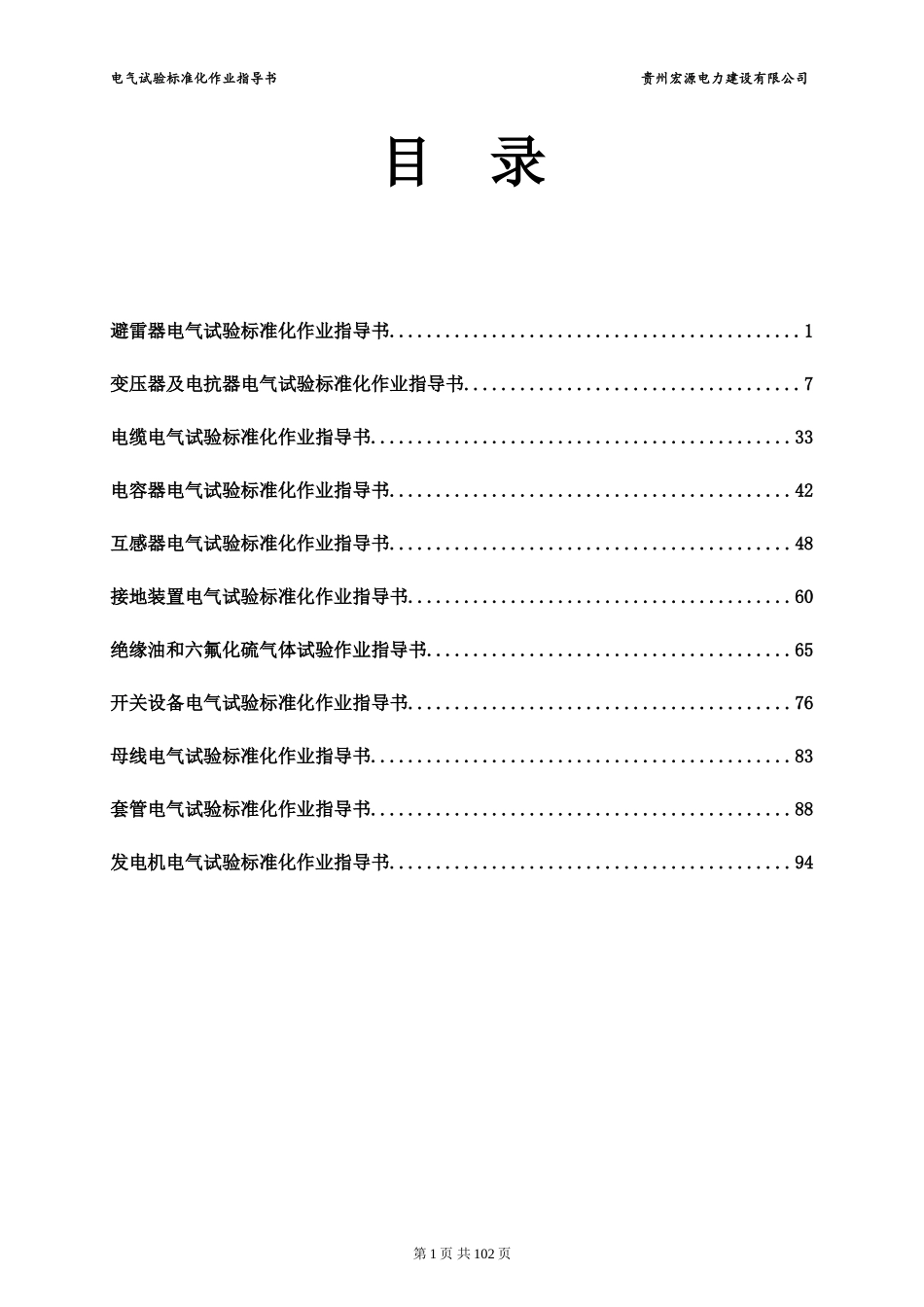

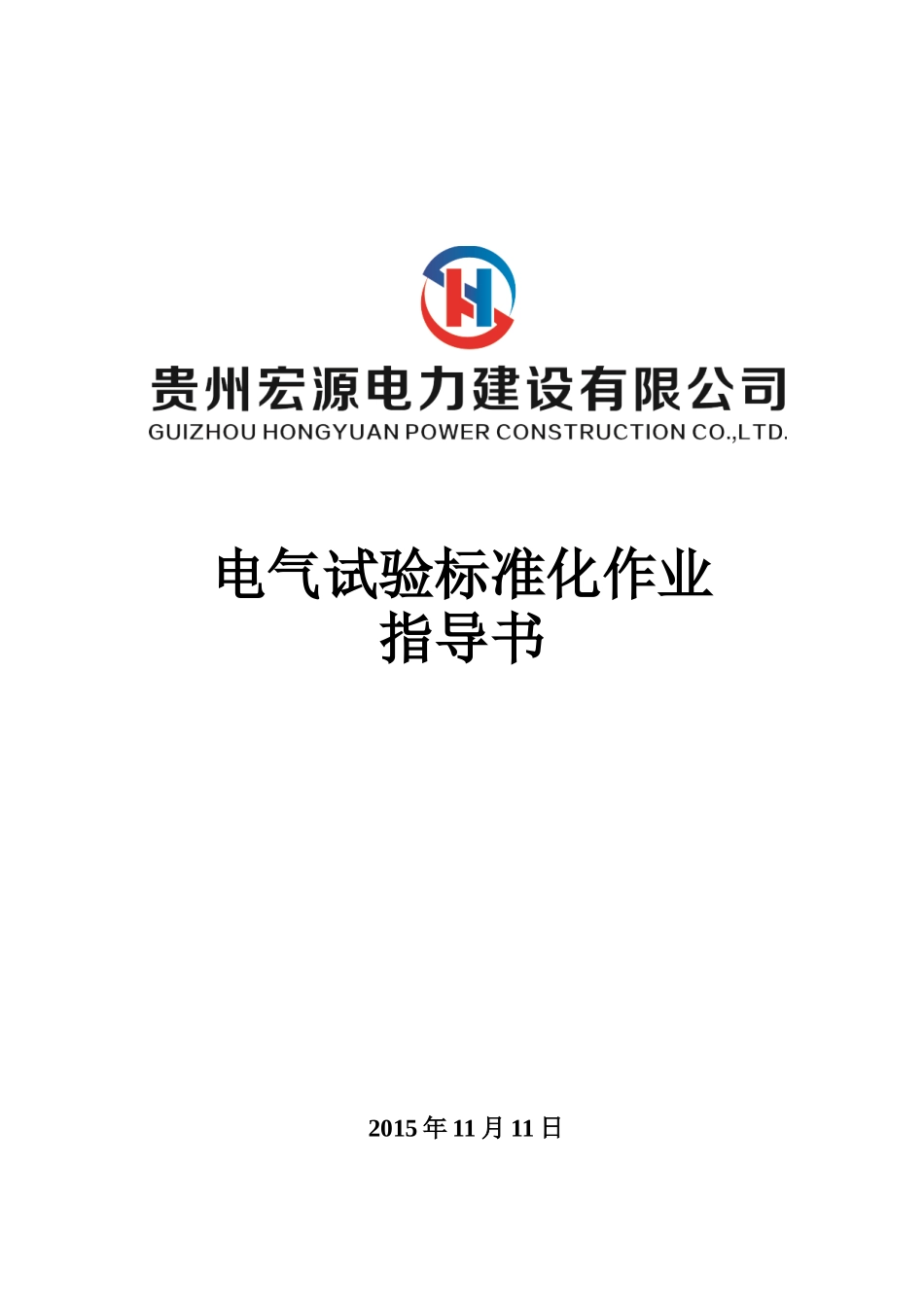

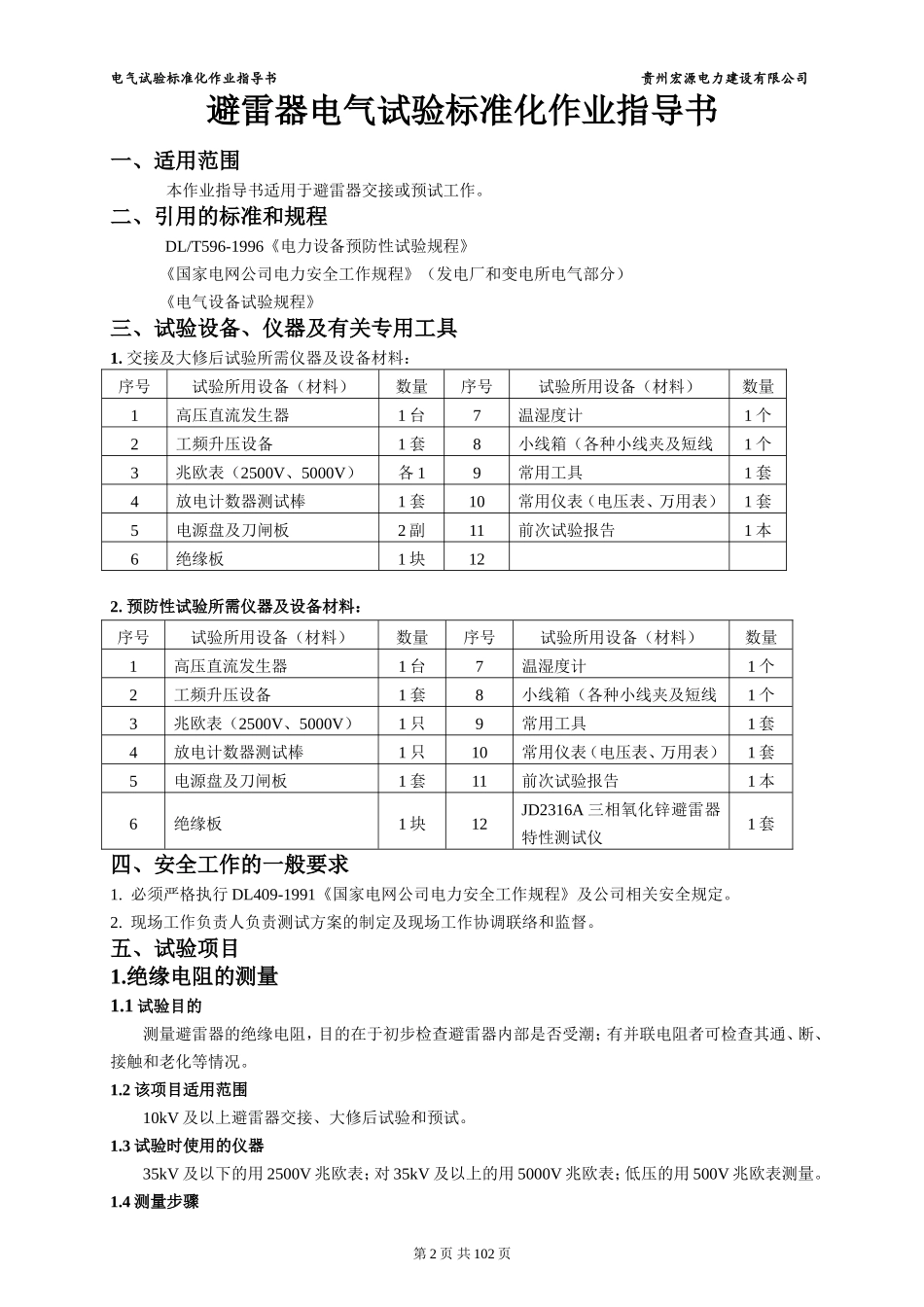

电气试验标准化作业指导书2015年11月11日电气试验标准化作业指导书贵州宏源电力建设有限公司目录避雷器电气试验标准化作业指导书............................................1变压器及电抗器电气试验标准化作业指导书....................................7电缆电气试验标准化作业指导书.............................................33电容器电气试验标准化作业指导书...........................................42互感器电气试验标准化作业指导书...........................................48接地装置电气试验标准化作业指导书.........................................60绝缘油和六氟化硫气体试验作业指导书.......................................65开关设备电气试验标准化作业指导书.........................................76母线电气试验标准化作业指导书.............................................83套管电气试验标准化作业指导书.............................................88发电机电气试验标准化作业指导书...........................................94第1页共102页电气试验标准化作业指导书贵州宏源电力建设有限公司避雷器电气试验标准化作业指导书一、适用范围本作业指导书适用于避雷器交接或预试工作。二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》《国家电网公司电力安全工作规程》（发电厂和变电所电气部分）《电气设备试验规程》三、试验设备、仪器及有关专用工具1.交接及大修后试验所需仪器及设备材料：序号试验所用设备（材料）数量序号试验所用设备（材料）数量1高压直流发生器1台7温湿度计1个2工频升压设备1套8小线箱（各种小线夹及短线1个3兆欧表（2500V、5000V）各19常用工具1套4放电计数器测试棒1套10常用仪表（电压表、万用表）1套5电源盘及刀闸板2副11前次试验报告1本6绝缘板1块122.预防性试验所需仪器及设备材料：四、安全工作的一般要求1.必须严格执行DL409-1991《国家电网公司电力安全工作规程》及公司相关安全规定。2.现场工作负责人负责测试方案的制定及现场工作协调联络和监督。五、试验项目1.绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。1.3试验时使用的仪器35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。1.4测量步骤第2页共102页序号试验所用设备（材料）数量序号试验所用设备（材料）数量1高压直流发生器1台7温湿度计1个2工频升压设备1套8小线箱（各种小线夹及短线1个3兆欧表（2500V、5000V）1只9常用工具1套4放电计数器测试棒1只10常用仪表（电压表、万用表）1套5电源盘及刀闸板1套11前次试验报告1本6绝缘板1块12JD2316A三相氧化锌避雷器特性测试仪1套电气试验标准化作业指导书贵州宏源电力建设有限公司1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。图1测量避雷器绝缘电阻接线图1.4.2用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应无明显差异。然后将兆欧表停止转动，将屏蔽连接线接到被试品测量部位。1.4.4驱动兆欧表达额定转速，或接通兆欧表电源，待指针稳定后(或60s)，读取绝缘电阻值。1.4.5读取绝缘电阻后，先断开接至被试品高压端的连接线，然后再将兆欧表停止运转。1.4.6断开兆欧表后对被试品短接放电并接地。1.4.7测量时应记录被试设备的温度、湿...
