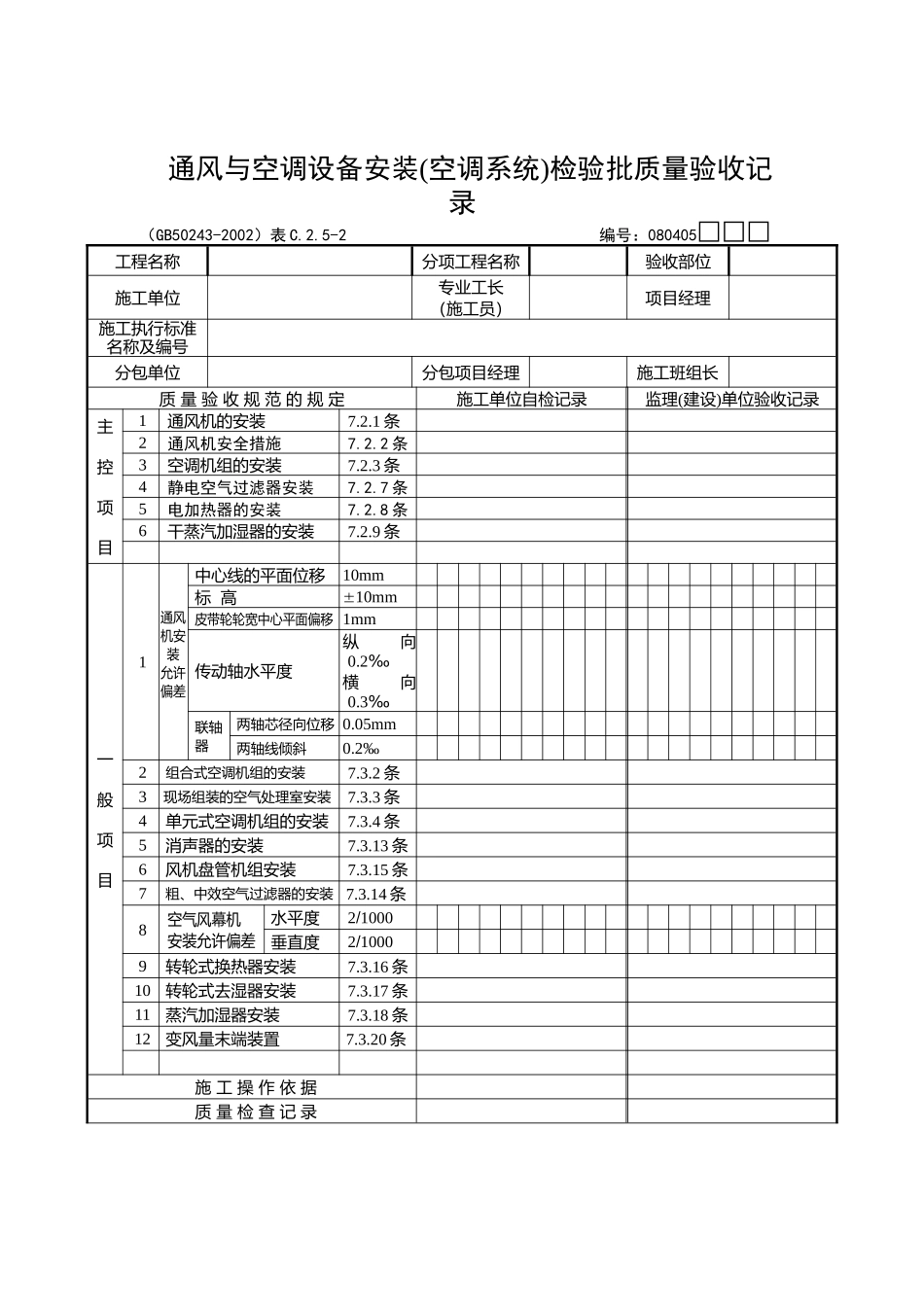

通风与空调设备安装(空调系统)检验批质量验收记录（GB50243-2002）表C.2.5-2编号：080405□□□工程名称分项工程名称验收部位施工单位专业工长（施工员）项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长质量验收规范的规定施工单位自检记录监理(建设)单位验收记录主控项目1通风机的安装7.2.1条2通风机安全措施7.2.2条3空调机组的安装7.2.3条4静电空气过滤器安装7.2.7条5电加热器的安装7.2.8条6干蒸汽加湿器的安装7.2.9条一般项目1通风机安装允许偏差中心线的平面位移10mm标高10mm皮带轮轮宽中心平面偏移1mm传动轴水平度纵向0.2‰横向0.3‰联轴器两轴芯径向位移0.05mm两轴线倾斜0.2‰2组合式空调机组的安装7.3.2条3现场组装的空气处理室安装7.3.3条4单元式空调机组的安装7.3.4条5消声器的安装7.3.13条6风机盘管机组安装7.3.15条7粗、中效空气过滤器的安装7.3.14条8空气风幕机安装允许偏差水平度21000垂直度210009转轮式换热器安装7.3.16条10转轮式去湿器安装7.3.17条11蒸汽加湿器安装7.3.18条12变风量末端装置7.3.20条施工操作依据质量检查记录施工单位检查结果评定项目专业项目专业质量检查员：技术负责人：年月日监理（建设）单位验收结论专业监理工程师：（建设单位项目专业技术负责人）年月日080405□□□说明主控项目7.2.1通风机的安装应符合下列规定：1、型号、规格应符合设计规定，其出口方向应正确；2、叶轮旋转应平稳，停转后不应每次停留在同一位置上3、固定通风机的地脚螺栓应拧紧，并有防松动措施。检查数量：全数检查。检查方法：依据设计图核对、观察检查。7.2.2通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩(网)或采取其他安全设施。检查数量：全数检查。检查方法：依据设计图核对、观察检查。7.2.3空调机组的安装应符合下列规定：1、型号、规格、方向和技术参数应符合设计要求；2、现场组装的组合式空气调节机组应做漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB/T14294的规定。检查数量：按总数抽检20%，不得少于1台。净化空调系统的机组，1~5级全数检查，6~9级抽查50%。检查方法：依据设计图核对，检查测试记录。7.2.7静电空气过滤器金属外壳接地必须良好。检查数量：按总数抽查20%，不得少于1台。检查方法：核对材料、观察检查或电阻测定。7.2.8电加热器的安装必须符合下列规定：1、电加热器与钢构架间的绝热层必须为不燃材料；接线柱外露的应加设安全防护罩；2、电加热器的金属外壳接地必须良好；3、连接电加热器的风管的法兰垫片，应采用耐热不燃材料。检查数量：按总数抽查20%，不得少于1台。检查方法：核对材料、观察检查或电阻测定。7.2.9干蒸汽加湿器的安装，蒸汽喷管不应朝下。检查数量：全数检查。检查方法：观察检查。一般项目7.3.1通风机的安装应符合下列规定：1、通风机的安装，应符合表7.3.1的规定，叶轮转子与机壳的组装位置应正确；叶轮进风口插入风机机壳进风口或密封圈的深度，应符合设备技术文件的规定，或为叶轮外径值的1%；通风机安装的允许偏差表7.3.1项次项目允许偏差检验方法1中心线的平面位移10mm经纬仪或拉线和尺量检查。2标高±10mm水准仪或水平仪、直尺、拉线和尺量检查。3皮带轮轮宽中心平面偏移1mm在主、从动皮带轮端面拉线和尺量检查。4传动轴水平度纵向0.2‰横向0.3‰在轴或皮带轮0°和180°的两个位置上，用水平仪检查。5联轴器两轴芯径向位移0.05mm在联轴器互相垂直的四个位置上，用百分表检查。两轴线倾斜0.2‰2、场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为1‰；3、安装隔振器的地面应平整，各组隔振器承受荷载的压缩量应均匀，高度误差应小于2mm；4、安装风机的隔振钢支、吊架，其结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固，焊缝应饱满、均匀。检查数量：按总数抽查20%，不得少于1台。检查方法：尺量、观察或检查施工记录。7.3.2组合式空调机组及柜式空调机组的安装应符合下列规定：1、组合式空调机组各功能段的组装，应符合设计规定的顺序和要求；各功能段之间的连接应严...
