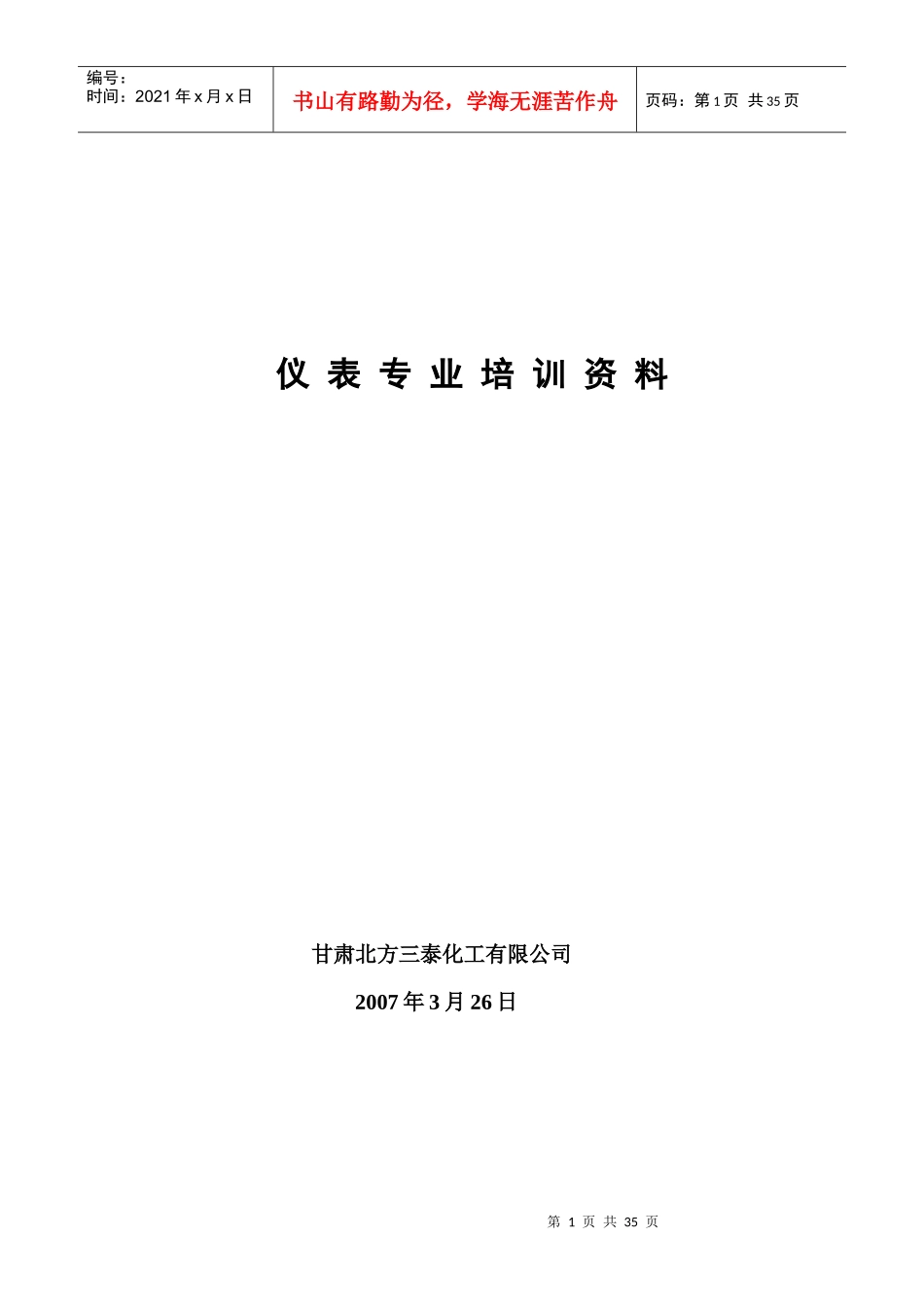

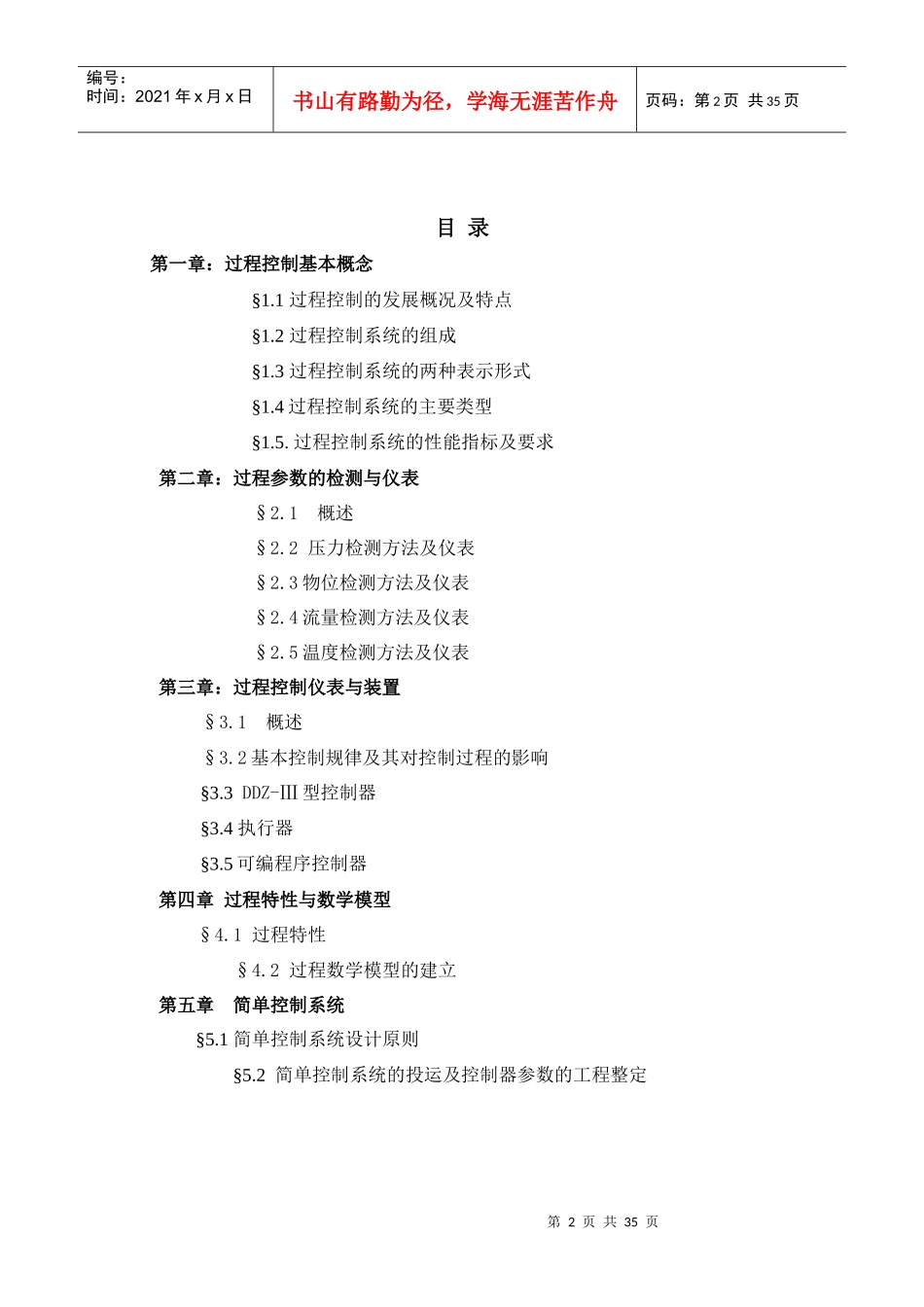

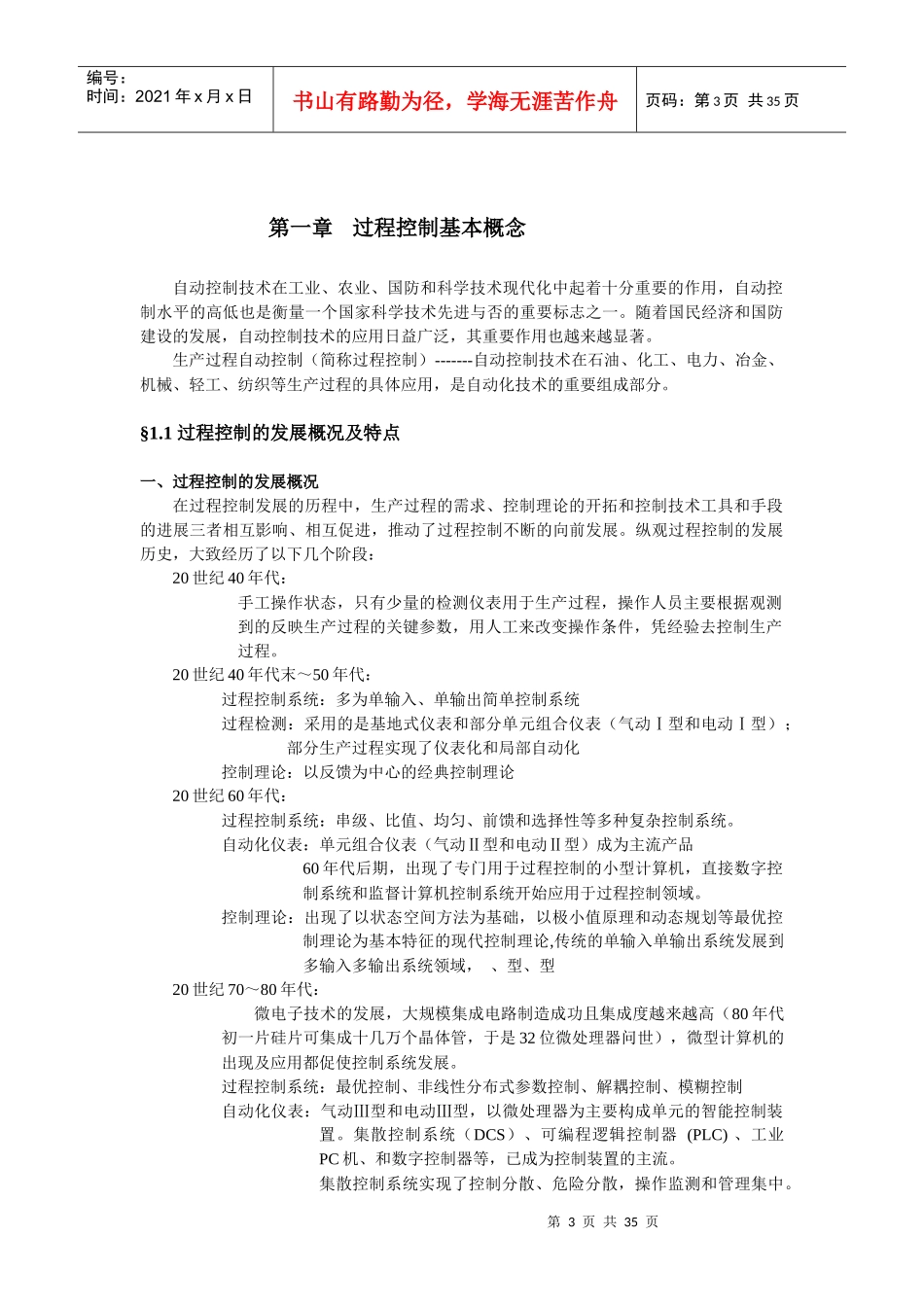

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页仪表专业培训资料甘肃北方三泰化工有限公司2007年3月26日第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页目录第一章：过程控制基本概念§1.1过程控制的发展概况及特点§1.2过程控制系统的组成§1.3过程控制系统的两种表示形式§1.4过程控制系统的主要类型§1.5.过程控制系统的性能指标及要求第二章：过程参数的检测与仪表§2.1概述§2.2压力检测方法及仪表§2.3物位检测方法及仪表§2.4流量检测方法及仪表§2.5温度检测方法及仪表第三章：过程控制仪表与装置§3.1概述§3.2基本控制规律及其对控制过程的影响§3.3DDZ-Ⅲ型控制器§3.4执行器§3.5可编程序控制器第四章过程特性与数学模型§4.1过程特性§4.2过程数学模型的建立第五章简单控制系统§5.1简单控制系统设计原则§5.2简单控制系统的投运及控制器参数的工程整定第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页第一章过程控制基本概念自动控制技术在工业、农业、国防和科学技术现代化中起着十分重要的作用，自动控制水平的高低也是衡量一个国家科学技术先进与否的重要标志之一。随着国民经济和国防建设的发展，自动控制技术的应用日益广泛，其重要作用也越来越显著。生产过程自动控制（简称过程控制）-------自动控制技术在石油、化工、电力、冶金、机械、轻工、纺织等生产过程的具体应用，是自动化技术的重要组成部分。§1.1过程控制的发展概况及特点一、过程控制的发展概况在过程控制发展的历程中，生产过程的需求、控制理论的开拓和控制技术工具和手段的进展三者相互影响、相互促进，推动了过程控制不断的向前发展。纵观过程控制的发展历史，大致经历了以下几个阶段：20世纪40年代：手工操作状态，只有少量的检测仪表用于生产过程，操作人员主要根据观测到的反映生产过程的关键参数，用人工来改变操作条件，凭经验去控制生产过程。20世纪40年代末～50年代：过程控制系统：多为单输入、单输出简单控制系统过程检测：采用的是基地式仪表和部分单元组合仪表（气动Ⅰ型和电动Ⅰ型）；部分生产过程实现了仪表化和局部自动化控制理论：以反馈为中心的经典控制理论20世纪60年代：过程控制系统：串级、比值、均匀、前馈和选择性等多种复杂控制系统。自动化仪表：单元组合仪表（气动Ⅱ型和电动Ⅱ型）成为主流产品60年代后期，出现了专门用于过程控制的小型计算机，直接数字控制系统和监督计算机控制系统开始应用于过程控制领域。控制理论：出现了以状态空间方法为基础，以极小值原理和动态规划等最优控制理论为基本特征的现代控制理论,传统的单输入单输出系统发展到多输入多输出系统领域，、型、型20世纪70～80年代：微电子技术的发展，大规模集成电路制造成功且集成度越来越高（80年代初一片硅片可集成十几万个晶体管，于是32位微处理器问世），微型计算机的出现及应用都促使控制系统发展。过程控制系统：最优控制、非线性分布式参数控制、解耦控制、模糊控制自动化仪表：气动Ⅲ型和电动Ⅲ型，以微处理器为主要构成单元的智能控制装置。集散控制系统（DCS）、可编程逻辑控制器(PLC)、工业PC机、和数字控制器等，已成为控制装置的主流。集散控制系统实现了控制分散、危险分散，操作监测和管理集中。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页控制理论：形成了大系统理论和智能控制理论。模糊控制、专家系统控制、模式识别技术20世纪90年代至今：信息技术飞速发展过程控制系统：管控一体化现场，综合自动化是当今生产过程控制的发展方向。自动化仪表：总线控制系统的出现，引起过程控制系统体系结构和功能结构上的重大变革。现场仪表的数字化和智能化，形成了真正意义上的全数字过程控制系统。各种智能仪表、变送器、无纸纪录仪人工智能、神经网络控制二、自动化技术的应用范畴石油化工自动化生产的自动控制和其它高科技行业的控制领域。三、过程控制系统的特点过程控制系统与其他自...
