1161回采工作面作业规程(完整)2VIP免费

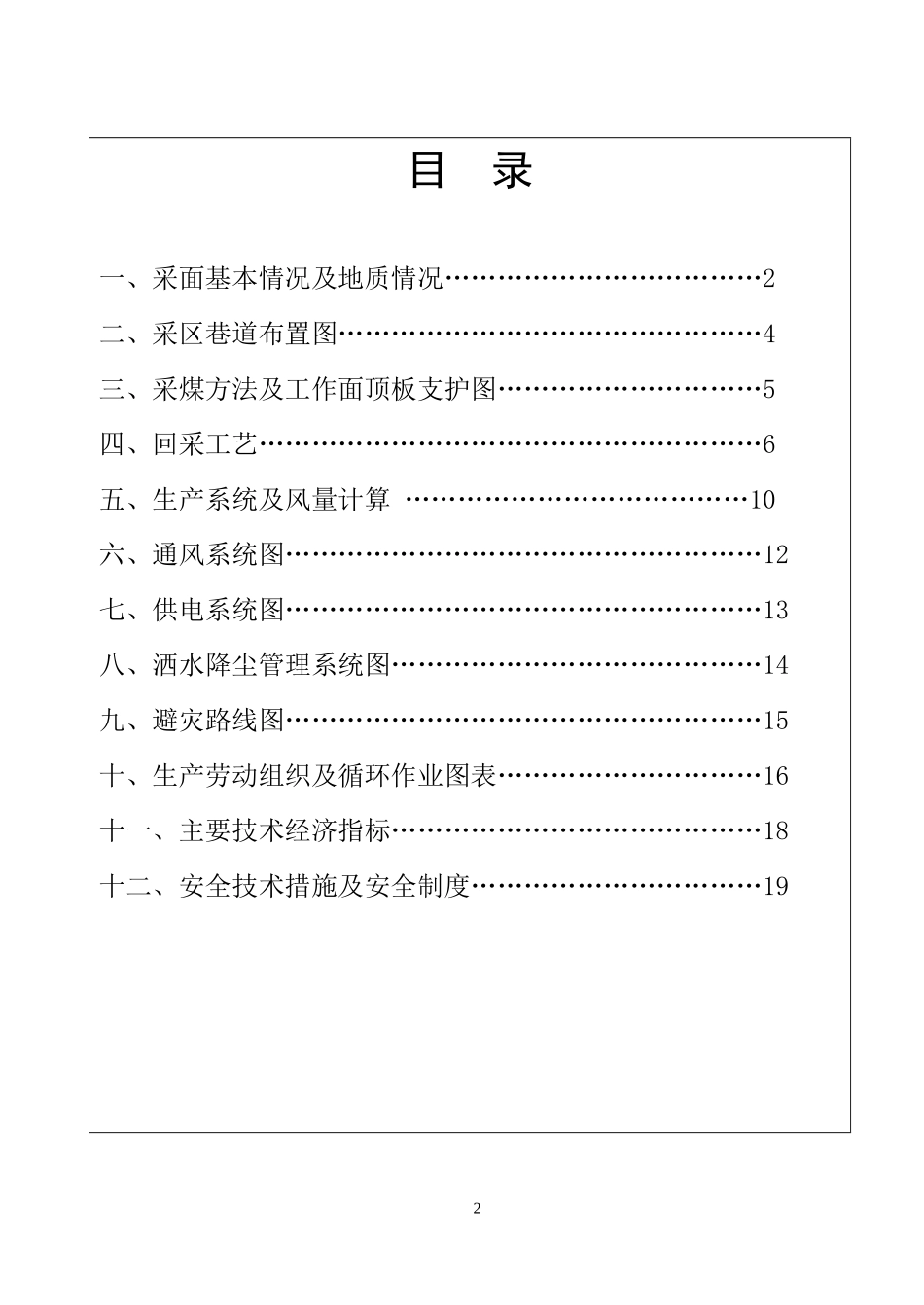

回采工作面作业规程煤矿名称：城关七公里煤矿工作面编号：1161回采工作面矿长生产矿长安全矿长工程师编制二O一一年二月十二日会审记录编制人杨仕俊编制日期2011-2-12会审姓名日期会审意见矿长生产矿长安全矿长机电矿长通风队安全科技术负责人1目录一、采面基本情况及地质情况………………………………2二、采区巷道布置图…………………………………………4三、采煤方法及工作面顶板支护图…………………………5四、回采工艺…………………………………………………6五、生产系统及风量计算…………………………………10六、通风系统图………………………………………………12七、供电系统图………………………………………………13八、洒水降尘管理系统图……………………………………14九、避灾路线图………………………………………………15十、生产劳动组织及循环作业图表…………………………16十一、主要技术经济指标……………………………………18十二、安全技术措施及安全制度……………………………192一、采面基本情况及地质情况采区名称西翼采区工作面名称1161采面位置及界限1161采面为设计首采面，位于井田的西翼，北以采区下部水仓为界，东以暗斜井老水仓煤柱为界，南以西运输大巷煤柱为界，西以采面停采线为界。与邻采区及地面关系采面东未开采，西未开采，往南150为采空区，北未开采，其对应地表为坡地、地面无建筑物。工作面特征走向长最大200m，最小200m，平均200m开采煤层M16倾斜长最大100m，最小96m，平均98m开采厚度1.8储量计算平面积19600m2储量52920吨容重1.5吨/m3斜面积19453.98m2可采储量52525.75回采率80%煤层情况厚度最大2m，最小1.6m，平均1.8m煤层及顶底板柱状图倾角最大8°，最小6°，平均7°煤层结构1161煤层稳定，结构简单，全区可采。煤的物理化、学性质灰黑色、玻璃光泽、以亮煤为主贝壳状断口，质较硬，节理发育，无烟煤，灰分（A2）14.48%疏分（S）2.41%，发热量8442大卡/kg3顶底板岩性及其稳定性1161回采工作面，伪顶为细沙岩，厚度平均为0.5m，直接顶为粉砂质泥岩，抗压强度859kg/m2，老顶为硬质砂岩。直接底板为粘土质泥岩，抗压强度759kg/m2，吸水性为1.68%，遇水底板凸起0.2—0.3m。构造情况1161回采工作面有两个小断层，F1落差1.5米，F2落差0.8米，回采时特别注意断层附近的顶板，及瓦斯管理，加强现场管理。水文地质情况龙潭煤系一般含水性较弱，水量小，虽然煤系地层顶部长兴组及底部茅口组石灰岩含水丰富，但距M16号煤层较远，对开采M16号煤层影响不大，因构造破坏有可能波及到M16号煤层，因此开采如遇可疑情况，需先探后采，以防水患。瓦斯煤尘及自燃发火情况根据瓦斯等级定报告结论，本矿井为高瓦斯矿井，矿井绝对瓦斯涌出量为4.5min，相对瓦斯涌出量为38.9m3/min，煤层自然倾向为Ⅲ类，不自燃，煤尘无爆炸性。4其它须要说明的问题1、加强采面上隅角的瓦斯管理，防止瓦斯聚积，发生意外事故。2、对所有密闭必须按照规程要求施工，搞好一通三防工作，防止煤炭自然。3、严格按抽放设计抽放瓦斯5二、采区巷道布置图包括采煤工作及临近范围内巷道布置情况，周围的开采情况等（可以采掘工程平面图代替）6654321XY序号七公里煤矿矿区范围拐点坐标2951714.6035570900.002952500.002952500.002952040.002951893.312951876.3735570500.0035571966.0035571966.0035571466.7735571469.78织金县城关镇七公里煤矿采掘工程平面图制图校审工程师矿长比例资料来源图号日期2011年月巷道测风站风氧化带防爆门小窑主平硐煤层柱状辅助进风井测点密闭采空区正反向风门调节窗矿界新鲜风流引风道AQD1D2D3D4D5F1F3F1F1AQ1Z+1440至+1200米1400.811399.0511400.0521400.831162回风巷进风行人下山1162运输巷回风下山轨道下山1:2000实测156432绞车硐室355704003557060035570800355710003557120035571400355716003557180035572000295160029518002952000295220029526003557040035570600295240035570800355710003557120035571400355716003557180035572000295240029522002952000295180029516002952600北7三、采煤方法及工作面顶板支护图（一）采煤方法及循环方式的...
