标准MXPR系列低压综合管理单元通讯发码表V20002VIP免费

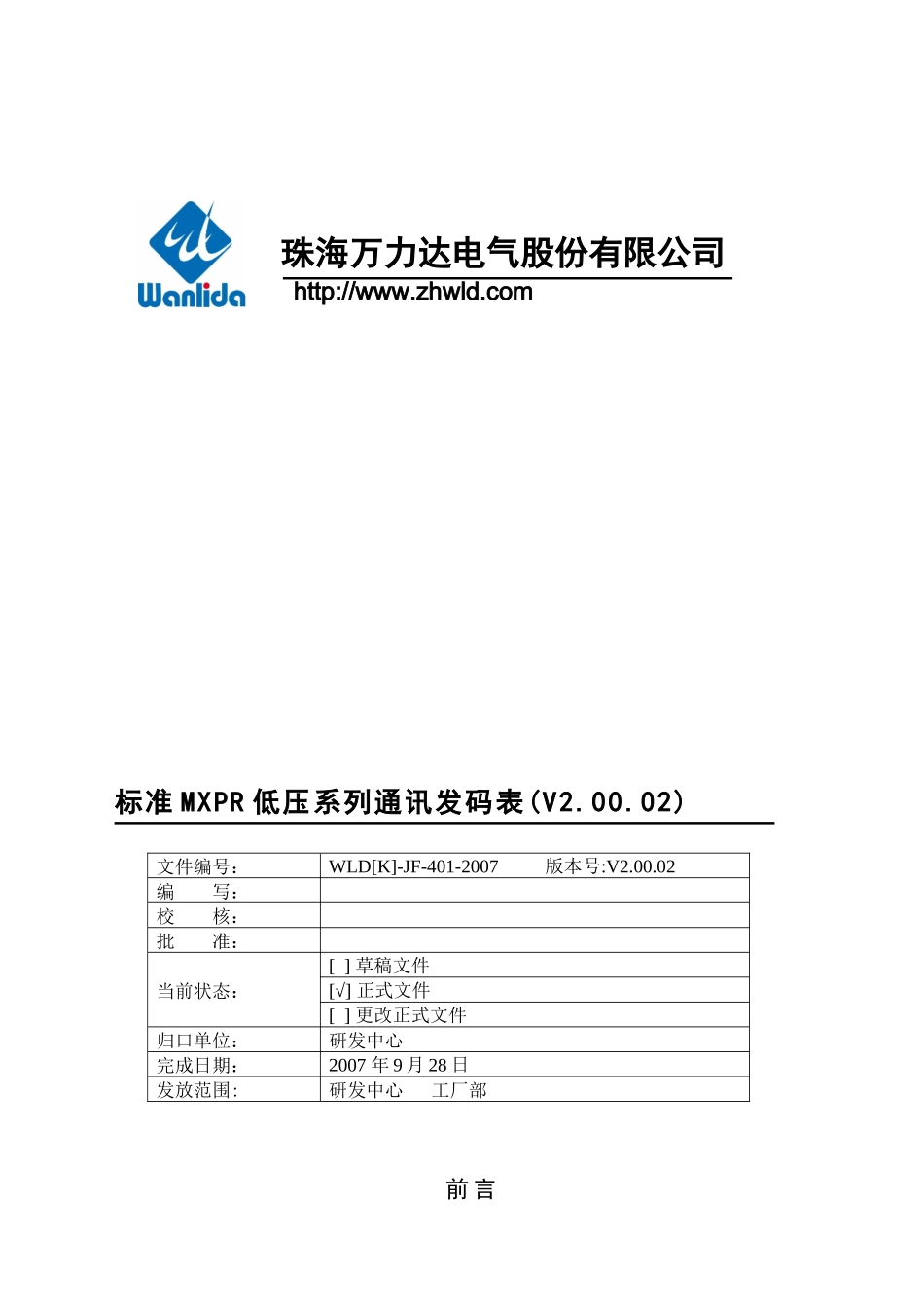

标准MXPR系列低压综合管理单元通讯发码表V20002_第1页
1/11

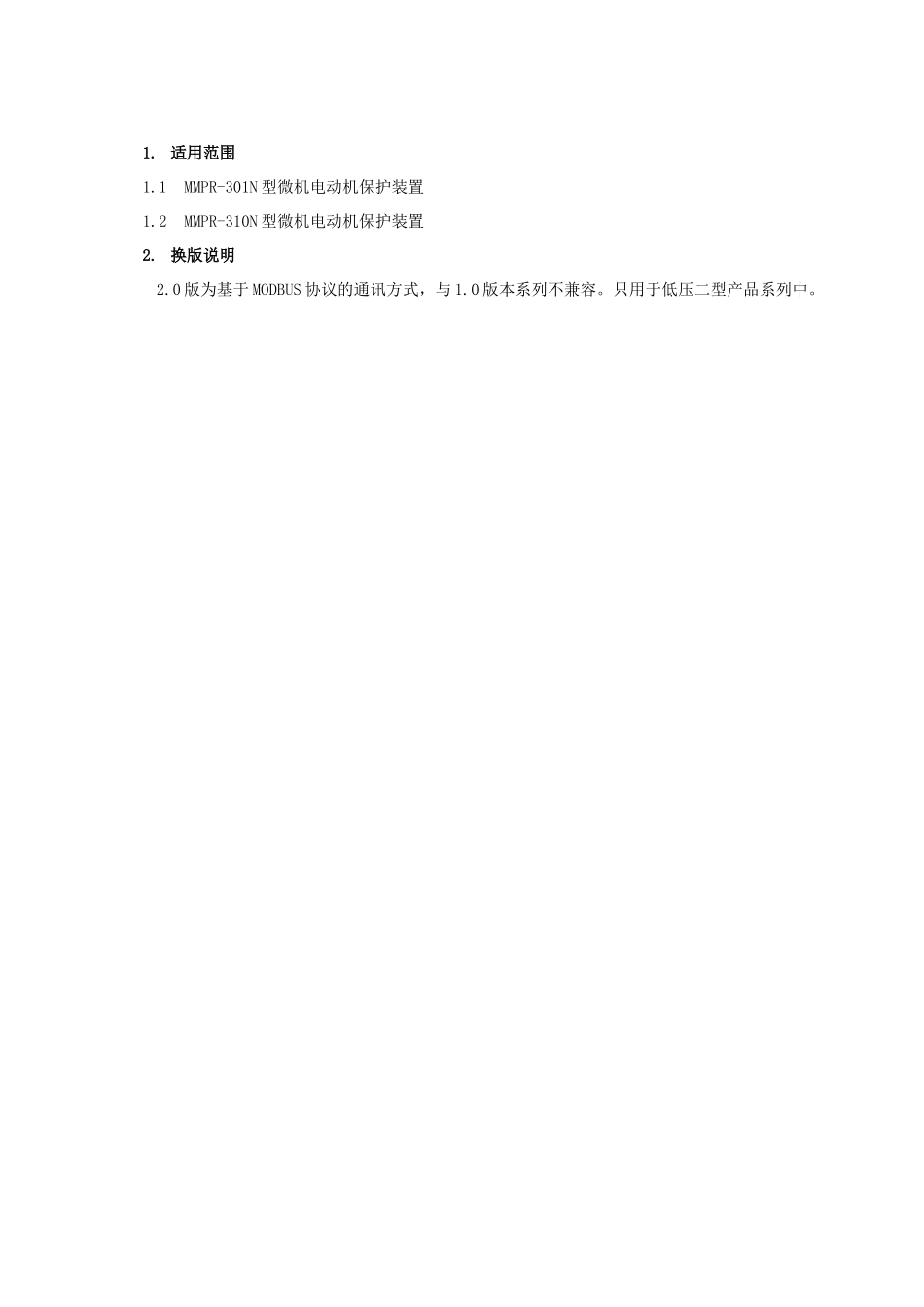

标准MXPR系列低压综合管理单元通讯发码表V20002_第2页
2/11

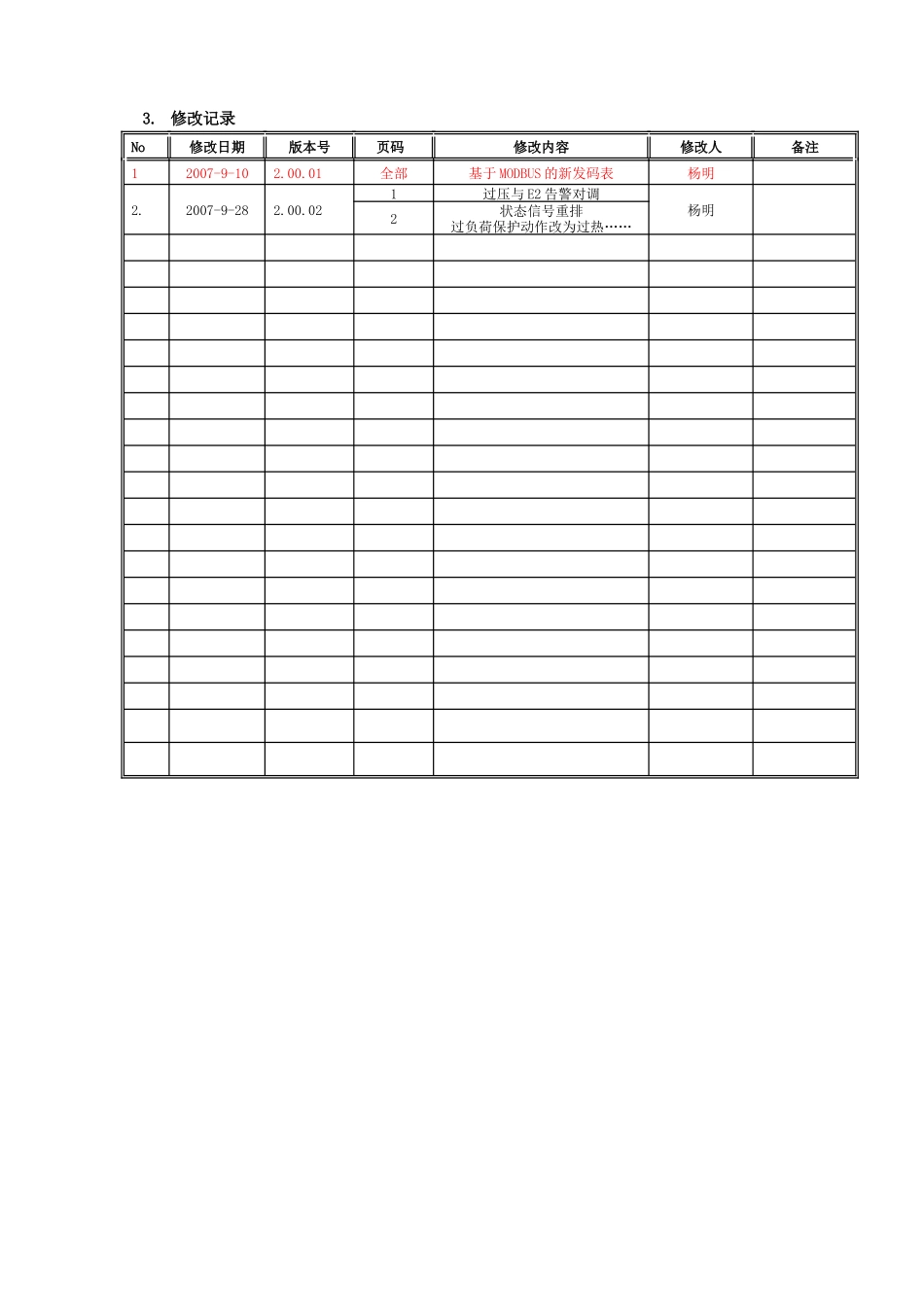

标准MXPR系列低压综合管理单元通讯发码表V20002_第3页
3/11
珠海万力达电气股份有限公司http://www.zhwld.com标准MXPR低压系列通讯发码表(V2.00.02)文件编号:WLD[K]-JF-401-2007版本号:V2.00.02编写:校核:批准:当前状态:[]草稿文件[√]正式文件[]更改正式文件归口单位:研发中心完成日期:2007年9月28日发放范围:研发中心工厂部前言1.适用范围1.1MMPR-301N型微机电动机保护装置1.2MMPR-310N型微机电动机保护装置2.换版说明2.0版为基于MODBUS协议的通讯方式,与1.0版本系列不兼容。只用于低压二型产品系列中。3.修改记录No修改日期版本号页码修改内容修改人备注12007-9-102.00.01全部基于MODBUS的新发码表杨明2.2007-9-282.00.021过压与E2告警对调杨明2状态信号重排过负荷保护动作改为过热……第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共11页1.总则1.1根据JB/T10613-2006国家标准,采用MODBUS通讯规约,具体说明管理机与低压二型系列保护装置的通讯报文格式。2.报文格式下行报文:地址功能码起始地址高位起始地址低位数据个数高位数据个数低位CRC低位CRC高位上行报文:地址功能码数据长度数据1--N两字节,高位在前CRC低位CRC高位应答报文:地址功能码高位置1应答代码CRC低位CRC高位说明:当下行报文无返回数据,或者下行报文出现非校验错误时,子机回送应答报文(广播除外)。应答代码定义如下:01H----下行报文非法功能代码。02H----下行报文非法起始地址。03H----下行报文非法数据。05H----从机处理请求时间过长07H----从机未能完成主机所要求的操作3.Modbus通信协议地址类别地址(十六进制)名称单位访问规则功能码读写只读参数开入量0000开关量输入1R020001开关量输入2R020002开关量输入3R020003开关量输入4R020004开关量输入5R020005开关量输入6R020006开关量输入7R020007~000F备用告警信号0010过电压告警R020011过负荷告警R020012EEPROM出错R020013~002F备用故障信号0030速断保护动作R020031启动超时保护动作R020032堵转保护动作R020033过负荷保护动作R020034Te保护动作R020035过热保护动作R020036不平衡保护动作R020037零序保护动作R02第2页共11页第1页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共11页类别地址(十六进制)名称单位访问规则功能码读写0038断相保护动作R020039相序保护动作R02003A欠功率保护动作R02003B欠压保护动作R02003C过压保护动作R02003D工艺联锁保护动作R02003E~005F备用状态信号0060远方/就地R020061运行状态R020062停车状态R020063欠失压自启动状态R020064上电自启动状态0065~006F备用遥测量10070A相电流R040071B相电流R040072C相电流R040073UAB线电压R040074UBC线电压R040075零序电流R040076功率因数R040077有功功率KWR040078无功功率KvarR040079频率HzR04007A~009F备用遥测量200A0+有功电度高16位R/W0406/1600A1+有功电度低16位WhR/W0406/1600A2+无功电度高16位R/W0406/1600A3+无功电度低16位varhR/W0406/1600A4-有功电度高16位R/W0406/1600A5-有功电度低16位WhR/W0406/1600A6-无功电度高16位R/W0406/1600A7-无功电度低16位varhR/W0406/1600A8~00FF备用运行信息量0100SOE事件R040101~010F备用控制信息遥控信号0110在Ⅰ方式下启停电动机FF00/0000W050111在Ⅱ方式下启停电动机FF00/0000W050112执行或取消启停操作FF00/0000W050113遥控复归FF00W050114~011F备用读/写参数状态信号0120速断超时保护投退R/W0105/150121启动超时保护投退R/W0105/150122堵转保护投退R/W0105/150123过负荷保护投退R/W0105/150124TE保护投退R/W0105/150125过热保护投退R/W0105/150126不平衡保护投退R/W0105/150127零序保护投退R/W0105/150128断相保护投退R/W0105/150129相序保护投退R/W0105/15第3页共11页第2页共11页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共11页类别地址(十六进制)名称单位访问规则功能码读写012A欠功率保护投退R/W0105/15012B低电压保护投退R/W0105/15012C过电压保护投退R/W0105/15012D工艺联所保护投退R/W0105/15012E~013F备用定值配置0140电机启动时间SR/W0306/160141启动内速断电流0.01倍IeR...
