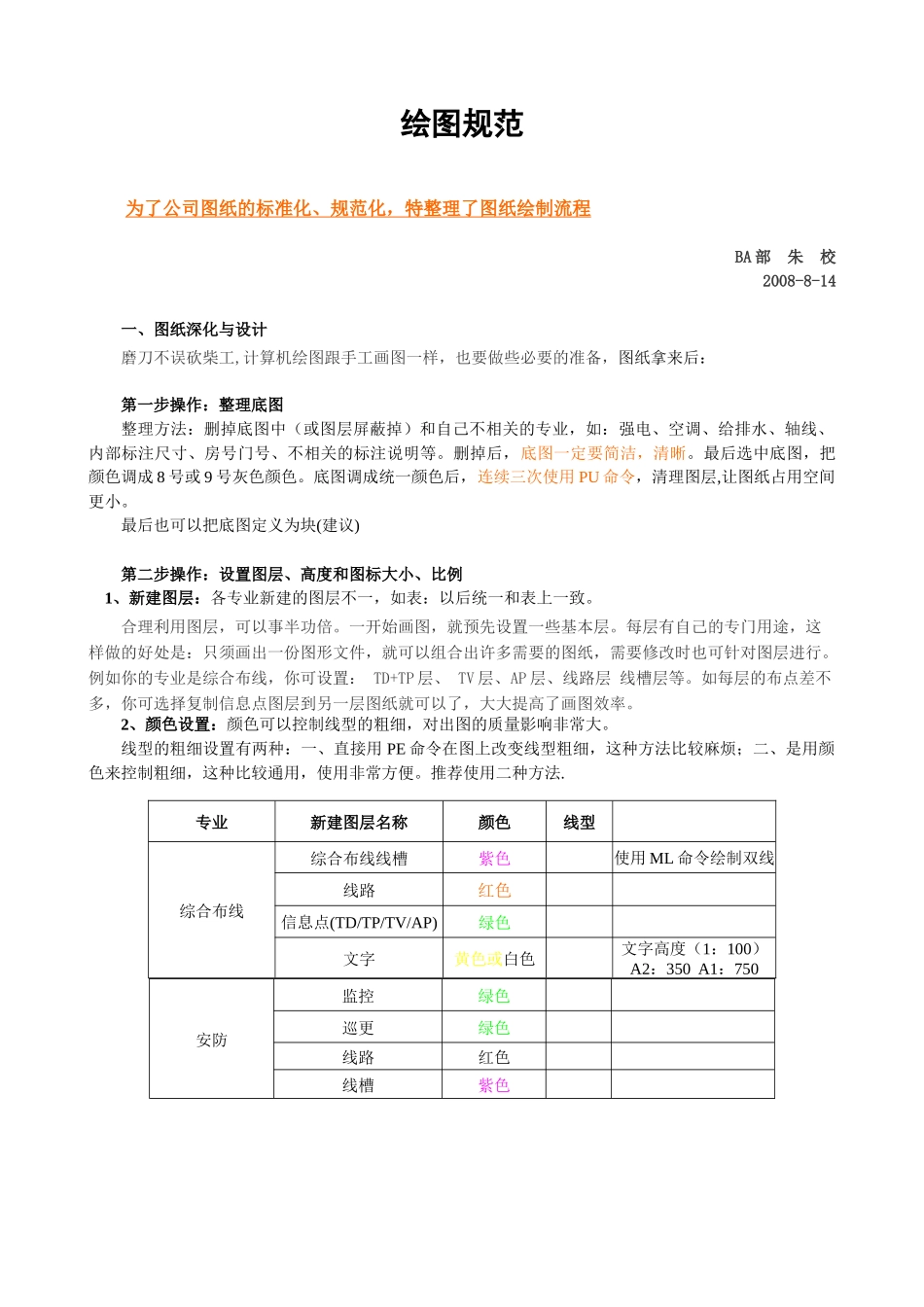

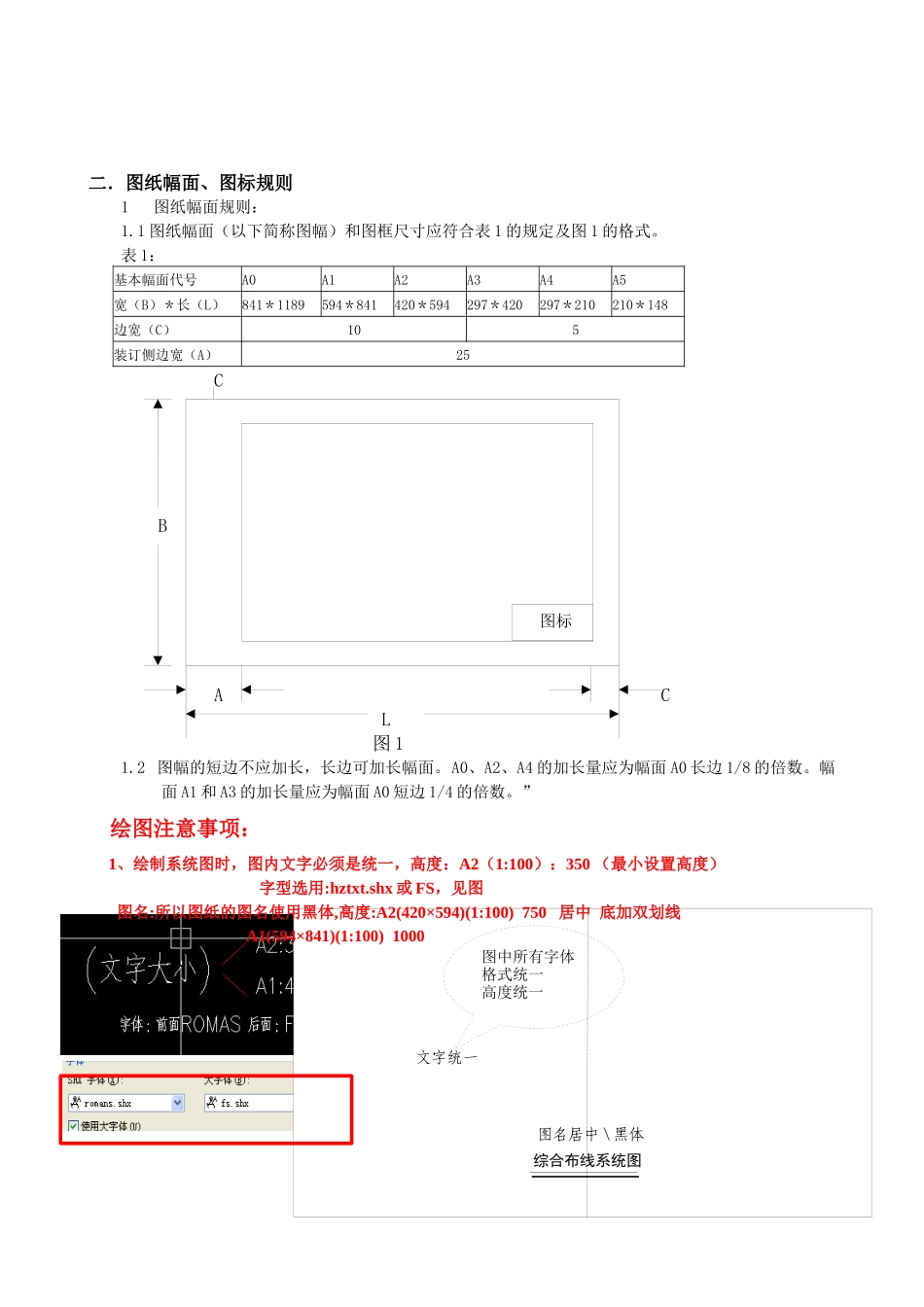

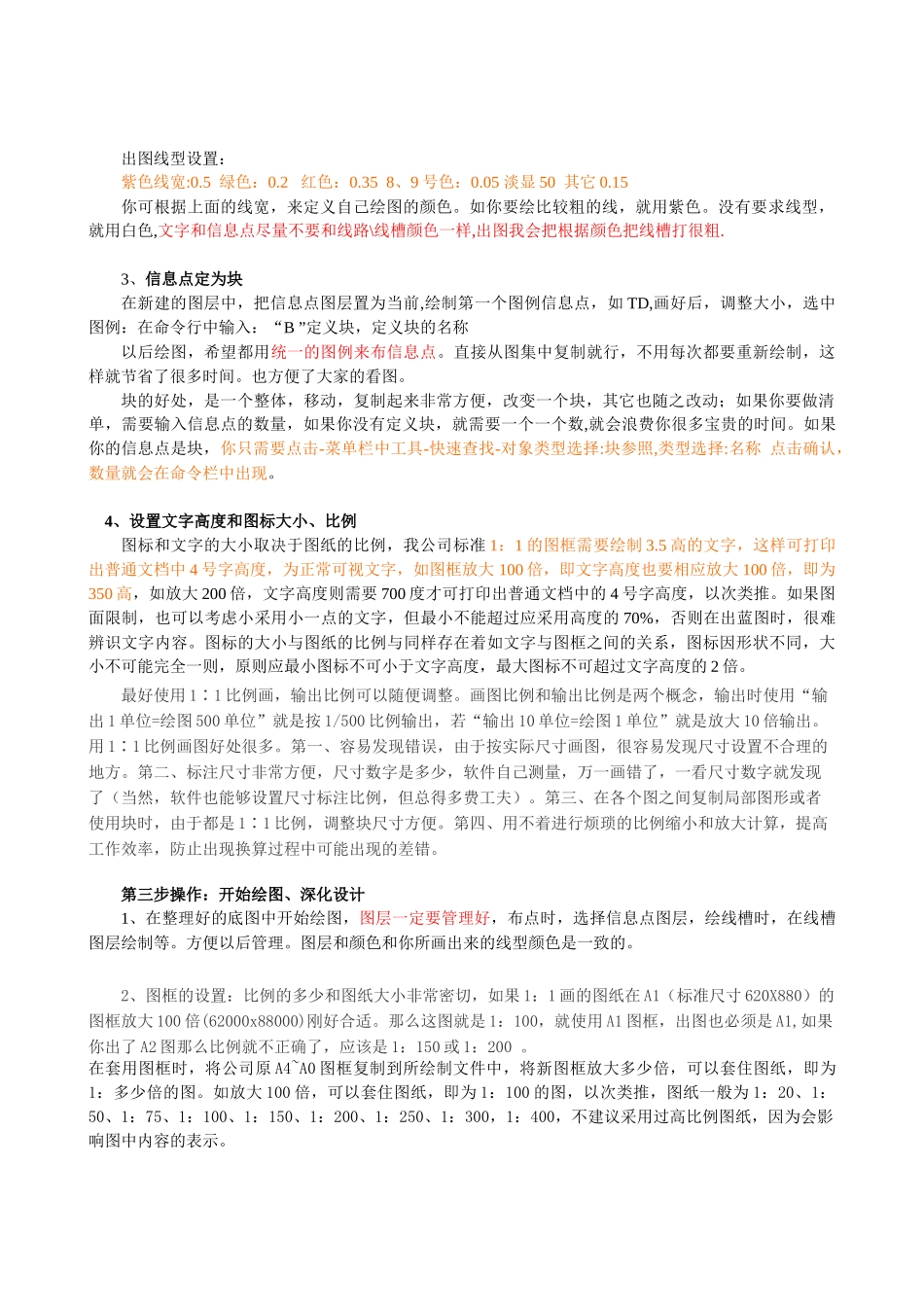

绘图规范为了公司图纸的标准化、规范化，特整理了图纸绘制流程BA部朱校2008-8-14一、图纸深化与设计磨刀不误砍柴工,计算机绘图跟手工画图一样，也要做些必要的准备，图纸拿来后：第一步操作：整理底图整理方法：删掉底图中（或图层屏蔽掉）和自己不相关的专业，如：强电、空调、给排水、轴线、内部标注尺寸、房号门号、不相关的标注说明等。删掉后，底图一定要简洁，清晰。最后选中底图，把颜色调成8号或9号灰色颜色。底图调成统一颜色后，连续三次使用PU命令，清理图层,让图纸占用空间更小。最后也可以把底图定义为块(建议)第二步操作：设置图层、高度和图标大小、比例1、新建图层：各专业新建的图层不一，如表：以后统一和表上一致。合理利用图层，可以事半功倍。一开始画图，就预先设置一些基本层。每层有自己的专门用途，这样做的好处是：只须画出一份图形文件，就可以组合出许多需要的图纸，需要修改时也可针对图层进行。例如你的专业是综合布线，你可设置：TD+TP层、TV层、AP层、线路层线槽层等。如每层的布点差不多，你可选择复制信息点图层到另一层图纸就可以了，大大提高了画图效率。2、颜色设置：颜色可以控制线型的粗细，对出图的质量影响非常大。线型的粗细设置有两种：一、直接用PE命令在图上改变线型粗细，这种方法比较麻烦；二、是用颜色来控制粗细，这种比较通用，使用非常方便。推荐使用二种方法.专业新建图层名称颜色线型综合布线综合布线线槽紫色使用ML命令绘制双线线路红色信息点(TD/TP/TV/AP)绿色文字黄色或白色文字高度（1：100）A2：350A1：750安防监控绿色巡更绿色线路红色线槽紫色出图线型设置：紫色线宽:0.5绿色：0.2红色：0.358、9号色：0.05淡显50其它0.15你可根据上面的线宽，来定义自己绘图的颜色。如你要绘比较粗的线，就用紫色。没有要求线型，就用白色,文字和信息点尽量不要和线路\线槽颜色一样,出图我会把根据颜色把线槽打很粗.3、信息点定为块在新建的图层中，把信息点图层置为当前,绘制第一个图例信息点，如TD,画好后，调整大小，选中图例：在命令行中输入：“B”定义块，定义块的名称以后绘图，希望都用统一的图例来布信息点。直接从图集中复制就行，不用每次都要重新绘制，这样就节省了很多时间。也方便了大家的看图。块的好处，是一个整体，移动，复制起来非常方便，改变一个块，其它也随之改动；如果你要做清单，需要输入信息点的数量，如果你没有定义块，就需要一个一个数,就会浪费你很多宝贵的时间。如果你的信息点是块，你只需要点击-菜单栏中工具-快速查找-对象类型选择:块参照,类型选择:名称点击确认，数量就会在命令栏中出现。4、设置文字高度和图标大小、比例图标和文字的大小取决于图纸的比例，我公司标准1：1的图框需要绘制3.5高的文字，这样可打印出普通文档中4号字高度，为正常可视文字，如图框放大100倍，即文字高度也要相应放大100倍，即为350高，如放大200倍，文字高度则需要700度才可打印出普通文档中的4号字高度，以次类推。如果图面限制，也可以考虑小采用小一点的文字，但最小不能超过应采用高度的70%，否则在出蓝图时，很难辨识文字内容。图标的大小与图纸的比例与同样存在着如文字与图框之间的关系，图标因形状不同，大小不可能完全一则，原则应最小图标不可小于文字高度，最大图标不可超过文字高度的2倍。最好使用1∶1比例画，输出比例可以随便调整。画图比例和输出比例是两个概念，输出时使用“输出1单位=绘图500单位”就是按1/500比例输出，若“输出10单位=绘图1单位”就是放大10倍输出。用1∶1比例画图好处很多。第一、容易发现错误，由于按实际尺寸画图，很容易发现尺寸设置不合理的地方。第二、标注尺寸非常方便，尺寸数字是多少，软件自己测量，万一画错了，一看尺寸数字就发现了（当然，软件也能够设置尺寸标注比例，但总得多费工夫）。第三、在各个图之间复制局部图形或者使用块时，由于都是1∶1比例，调整块尺寸方便。第四、用不着进行烦琐的比例缩小和放大计算，提高工作效率，防止出现换算过程中可能出现的差错。第三步操作：开始绘图、深化设计1、在整理好的底图中开始绘图，图层一定要管理好，布点时，...
