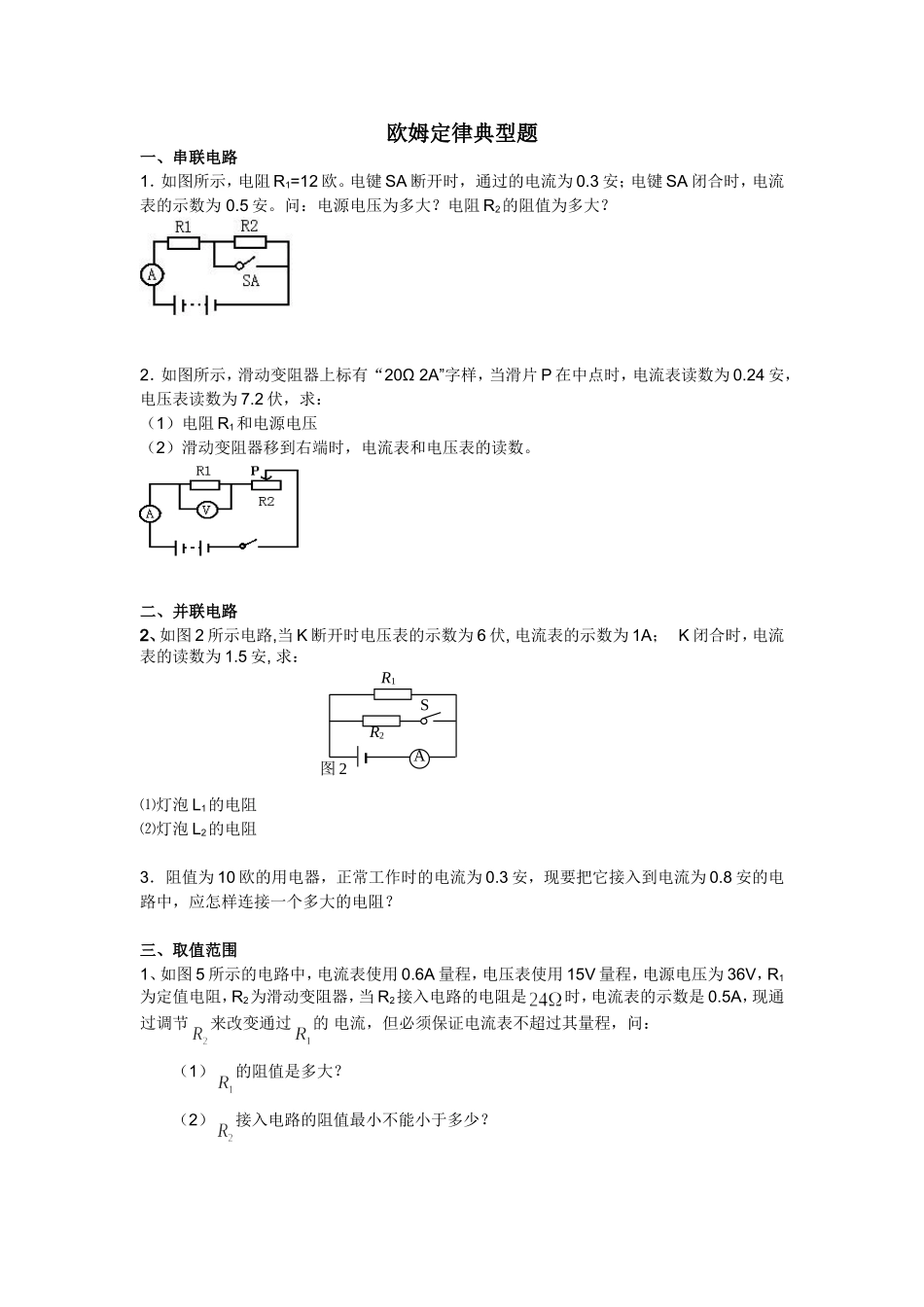

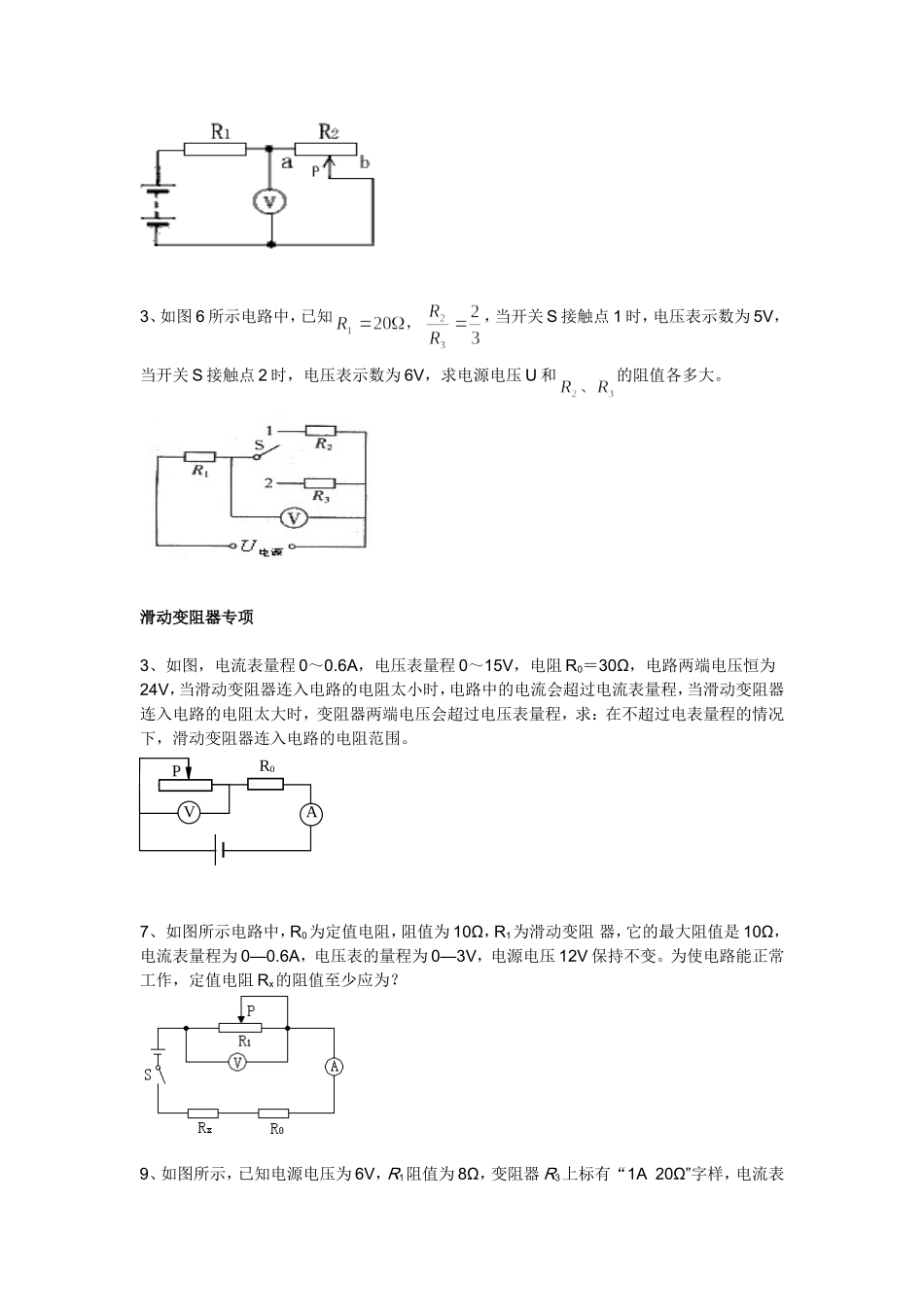

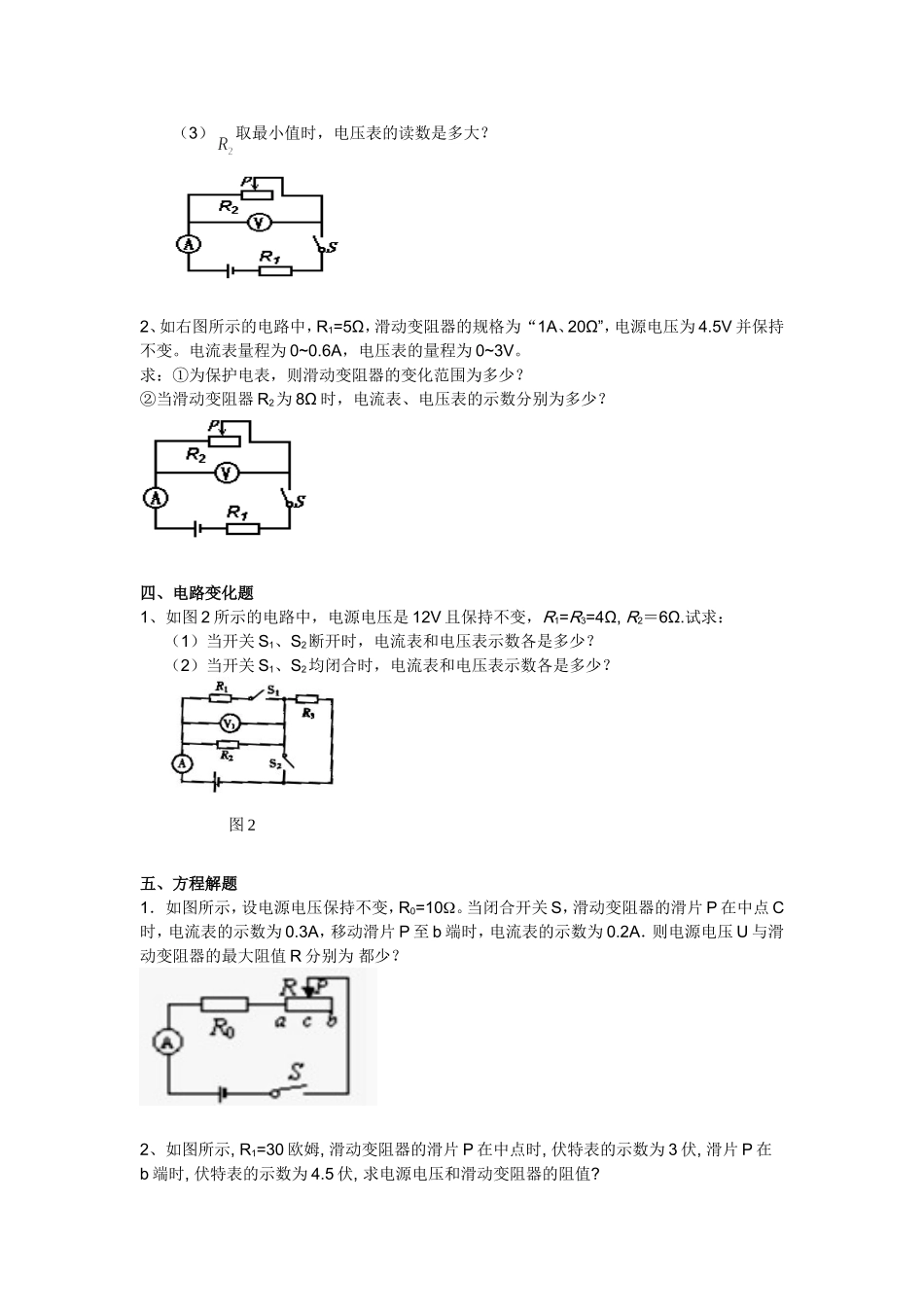

欧姆定律典型题一、串联电路1．如图所示，电阻R1=12欧。电键SA断开时，通过的电流为0.3安；电键SA闭合时，电流表的示数为0.5安。问：电源电压为多大？电阻R2的阻值为多大？2．如图所示，滑动变阻器上标有“20Ω2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：（1）电阻R1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。二、并联电路2、如图2所示电路,当K断开时电压表的示数为6伏,电流表的示数为1A；K闭合时，电流表的读数为1.5安,求：⑴灯泡L1的电阻⑵灯泡L2的电阻3．阻值为10欧的用电器，正常工作时的电流为0.3安，现要把它接入到电流为0.8安的电路中，应怎样连接一个多大的电阻？三、取值范围1、如图5所示的电路中，电流表使用0.6A量程，电压表使用15V量程，电源电压为36V，R1为定值电阻，R2为滑动变阻器，当R2接入电路的电阻是时，电流表的示数是0.5A，现通过调节来改变通过的电流，但必须保证电流表不超过其量程，问：（1）的阻值是多大？（2）接入电路的阻值最小不能小于多少？图2SR2R1A（3）取最小值时，电压表的读数是多大？2、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。求：①为保护电表，则滑动变阻器的变化范围为多少？②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？四、电路变化题1、如图2所示的电路中，电源电压是12V且保持不变，R1=R3=4Ω,R2＝6Ω.试求：（1）当开关S1、S2断开时，电流表和电压表示数各是多少？（2）当开关S1、S2均闭合时，电流表和电压表示数各是多少？五、方程解题1．如图所示，设电源电压保持不变，R0=10W。当闭合开关S，滑动变阻器的滑片P在中点C时，电流表的示数为0.3A，移动滑片P至b端时，电流表的示数为0.2A．则电源电压U与滑动变阻器的最大阻值R分别为都少？2、如图所示,R1=30欧姆,滑动变阻器的滑片P在中点时,伏特表的示数为3伏,滑片P在b端时,伏特表的示数为4.5伏,求电源电压和滑动变阻器的阻值?图23、如图6所示电路中，已知，当开关S接触点1时，电压表示数为5V，当开关S接触点2时，电压表示数为6V，求电源电压U和的阻值各多大。滑动变阻器专项3、如图，电流表量程0～0.6A，电压表量程0～15V，电阻R0＝30Ω，电路两端电压恒为24V，当滑动变阻器连入电路的电阻太小时，电路中的电流会超过电流表量程，当滑动变阻器连入电路的电阻太大时，变阻器两端电压会超过电压表量程，求：在不超过电表量程的情况下，滑动变阻器连入电路的电阻范围。7、如图所示电路中，R0为定值电阻，阻值为10Ω，R1为滑动变阻器，它的最大阻值是10Ω，电流表量程为0—0.6A，电压表的量程为0—3V，电源电压12V保持不变。为使电路能正常工作，定值电阻Rx的阻值至少应为？9、如图所示，已知电源电压为6V，R1阻值为8Ω，变阻器R3上标有“1A20Ω”字样，电流表VR0PAA选取的量程为0~0.6A，电压表V选取的量程是0~3V.（1）当S1和S2均闭合时，电流表的示数为0.5A，通过R1的电流是0.4A，则R2的电阻值是多大？（2）当S1闭合S2断开时，请通过分析计算说明，变阻器R3允许的取值范围．比值问题:1．如图1所示电路，电源电压保持不变，当开关断开与闭合时，电路中电流表的示数比是1∶3，则可知电阻和的阻值之比是（）A、1∶3B、1∶2C、2∶1D、3∶12．如图2所示电路，电源电压保持不变。定值电阻的阻值为4欧姆，定值电阻的阻值为20欧姆，电路中电压表和电压表的示数分别为5伏特和9伏特，则电阻是（）A、4欧姆B、8欧姆C、12欧姆D、16欧姆4．如图4所示电路，电源电压保持不变。当滑动变阻器的滑片在变阻器端，且只闭合开关时，电路中电压表、的示数比为1：1。当开关和都闭合时，电路中电流表R2AVS1R3R1S2、的示数之比为2：1。若将滑动变阻器的滑片固定在变阻器中央时，则以下说法中错误的是（）A、只闭合开关时，电压表、的示数之比为2：1B、只闭合开关时，电压表、的示数之比为4：1C、开关和都闭合时，电流表、的示数比为2：1D、开关和都闭合时，电流表、的示数比为1：2。
