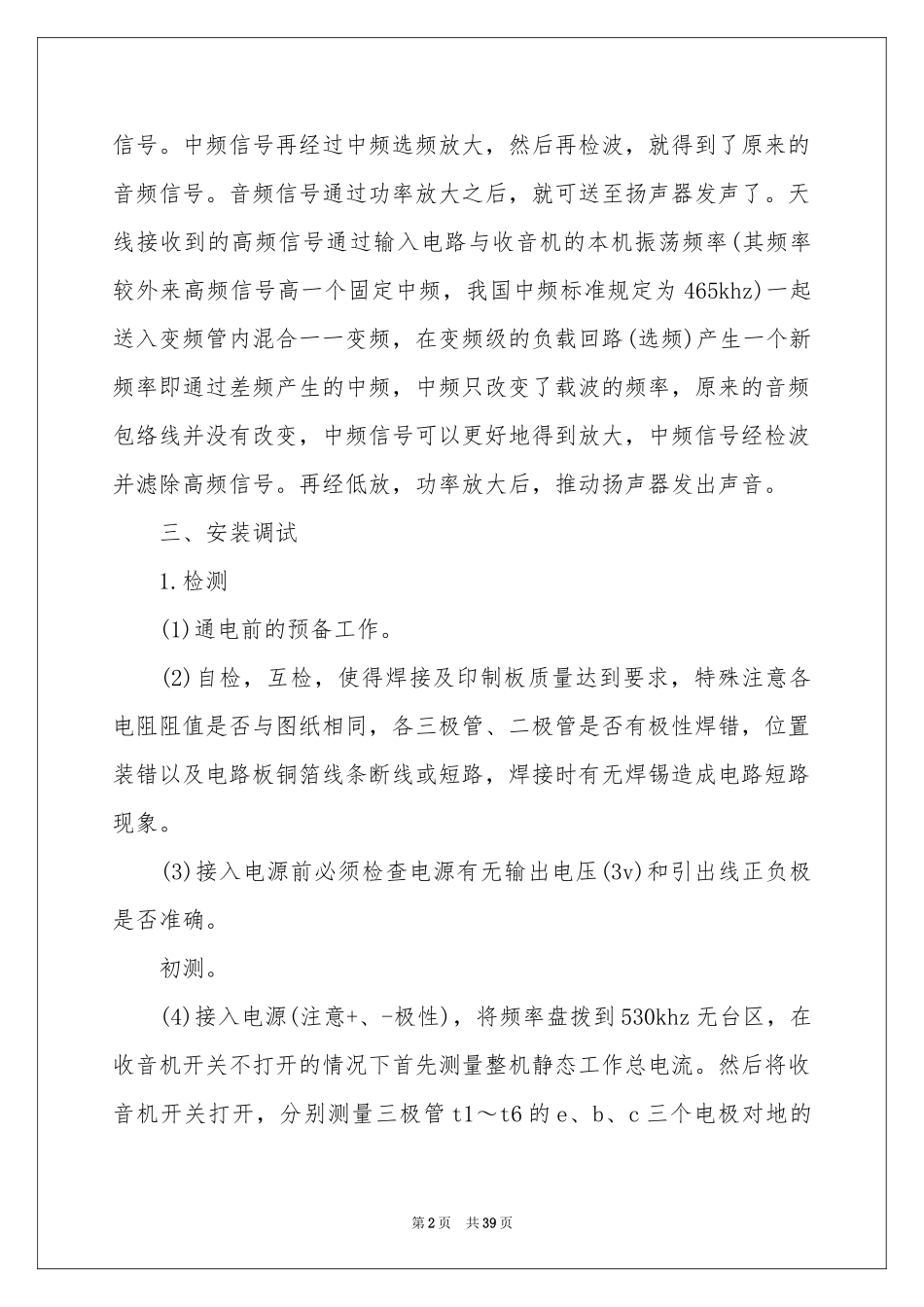

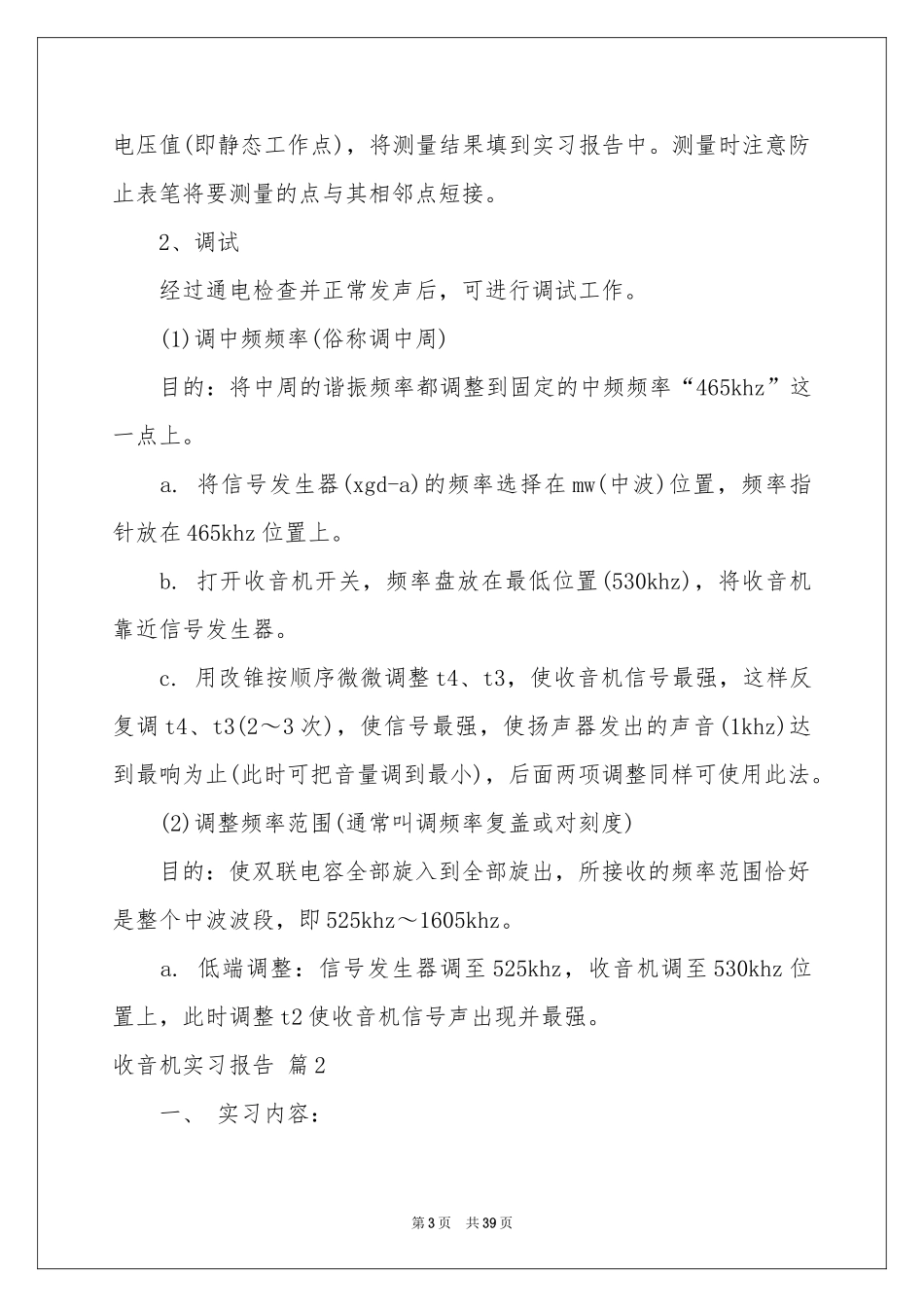

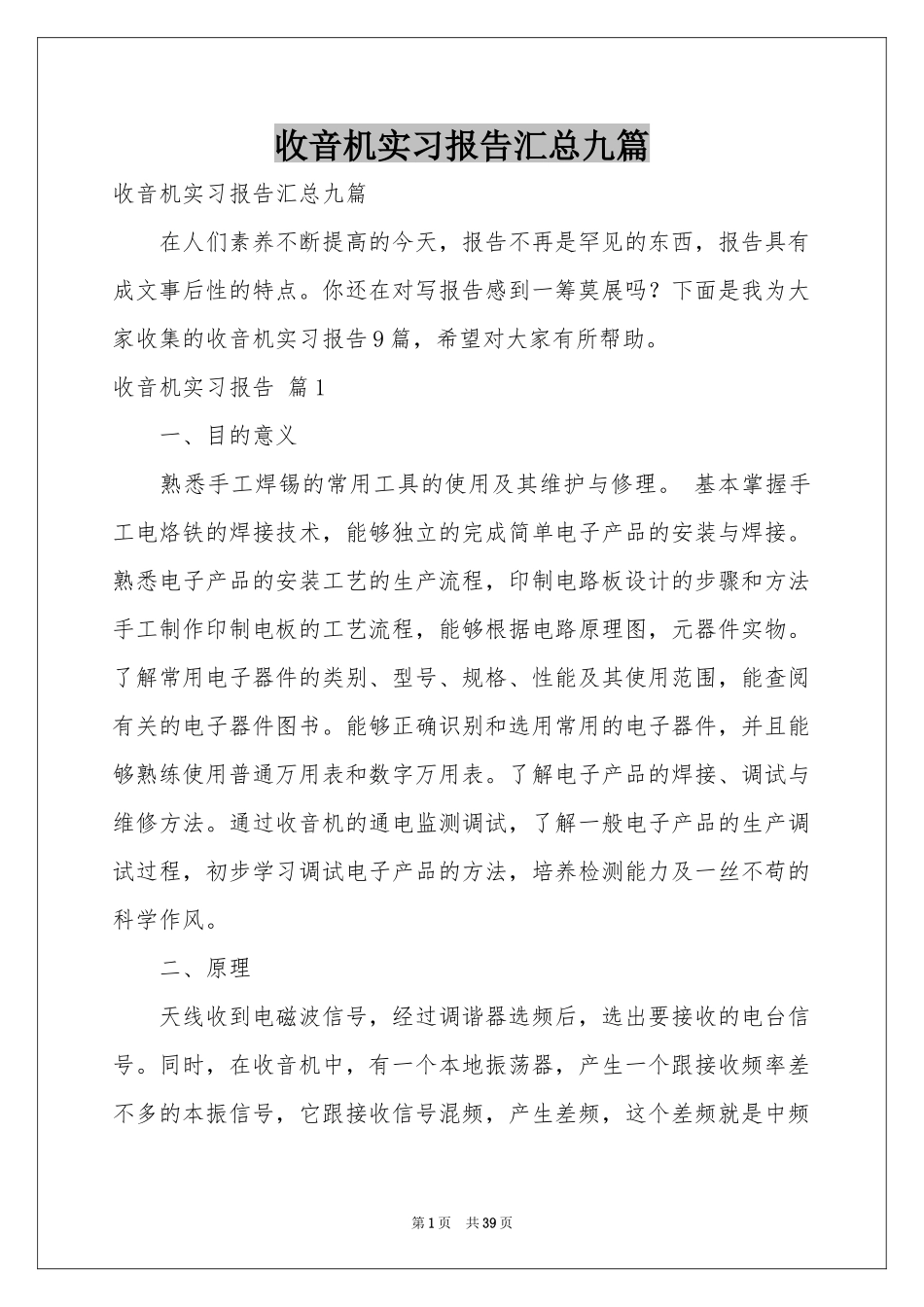

收音机实习报告汇总九篇收音机实习报告汇总九篇在人们素养不断提高的今天，报告不再是罕见的东西，报告具有成文事后性的特点。你还在对写报告感到一筹莫展吗？下面是我为大家收集的收音机实习报告9篇，希望对大家有所帮助。收音机实习报告篇1一、目的意义熟悉手工焊锡的常用工具的使用及其维护与修理。基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程，印制电路板设计的步骤和方法手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物。了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。了解电子产品的焊接、调试与维修方法。通过收音机的通电监测调试，了解一般电子产品的生产调试过程，初步学习调试电子产品的方法，培养检测能力及一丝不苟的科学作风。二、原理天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频第1页共39页信号。中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合一一变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。再经低放，功率放大后，推动扬声器发出声音。三、安装调试1.检测(1)通电前的预备工作。(2)自检，互检，使得焊接及印制板质量达到要求，特殊注意各电阻阻值是否与图纸相同，各三极管、二极管是否有极性焊错，位置装错以及电路板铜箔线条断线或短路，焊接时有无焊锡造成电路短路现象。(3)接入电源前必须检查电源有无输出电压(3v)和引出线正负极是否准确。初测。(4)接入电源(注意+、-极性)，将频率盘拨到530khz无台区，在收音机开关不打开的情况下首先测量整机静态工作总电流。然后将收音机开关打开，分别测量三极管t1～t6的e、b、c三个电极对地的第2页共39页电压值(即静态工作点)，将测量结果填到实习报告中。测量时注意防止表笔将要测量的点与其相邻点短接。2、调试经过通电检查并正常发声后，可进行调试工作。(1)调中频频率(俗称调中周)目的：将中周的谐振频率都调整到固定的中频频率“465khz”这一点上。a.将信号发生器(xgd-a)的频率选择在mw(中波)位置，频率指针放在465khz位置上。b.打开收音机开关，频率盘放在最低位置(530khz)，将收音机靠近信号发生器。c.用改锥按顺序微微调整t4、t3，使收音机信号最强，这样反复调t4、t3(2～3次)，使信号最强，使扬声器发出的声音(1khz)达到最响为止(此时可把音量调到最小)，后面两项调整同样可使用此法。(2)调整频率范围(通常叫调频率复盖或对刻度)目的：使双联电容全部旋入到全部旋出，所接收的频率范围恰好是整个中波波段，即525khz～1605khz。a.低端调整：信号发生器调至525khz，收音机调至530khz位置上，此时调整t2使收音机信号声出现并最强。收音机实习报告篇2一、实习内容：第3页共39页(1)学习识别简单的电子元件与电子线路；(2)学习并掌握收音机的工作原理；(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。(2)螺丝刀、镊子等必备工具。(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。(4)两节5号电池。三、实习目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关...
