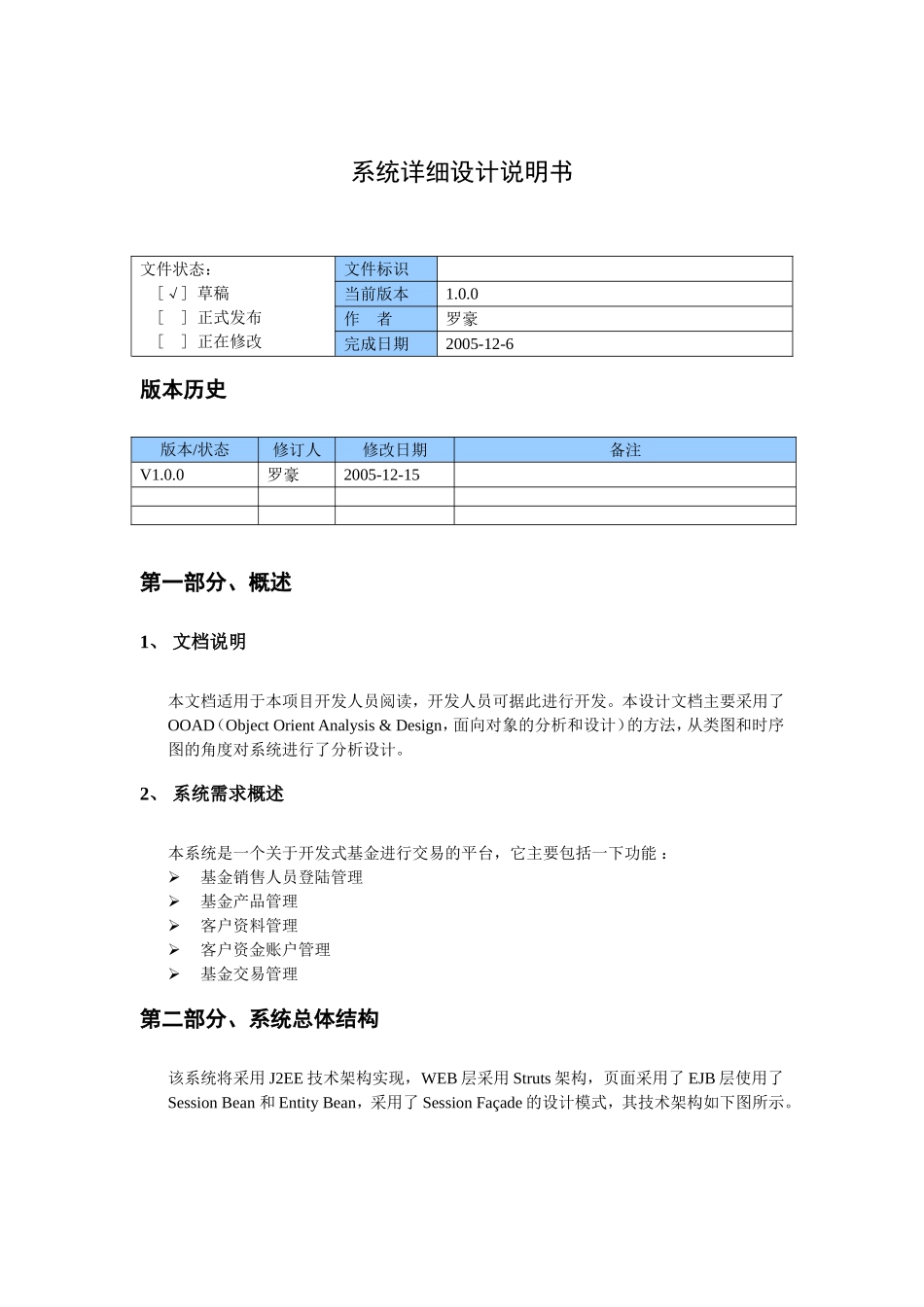

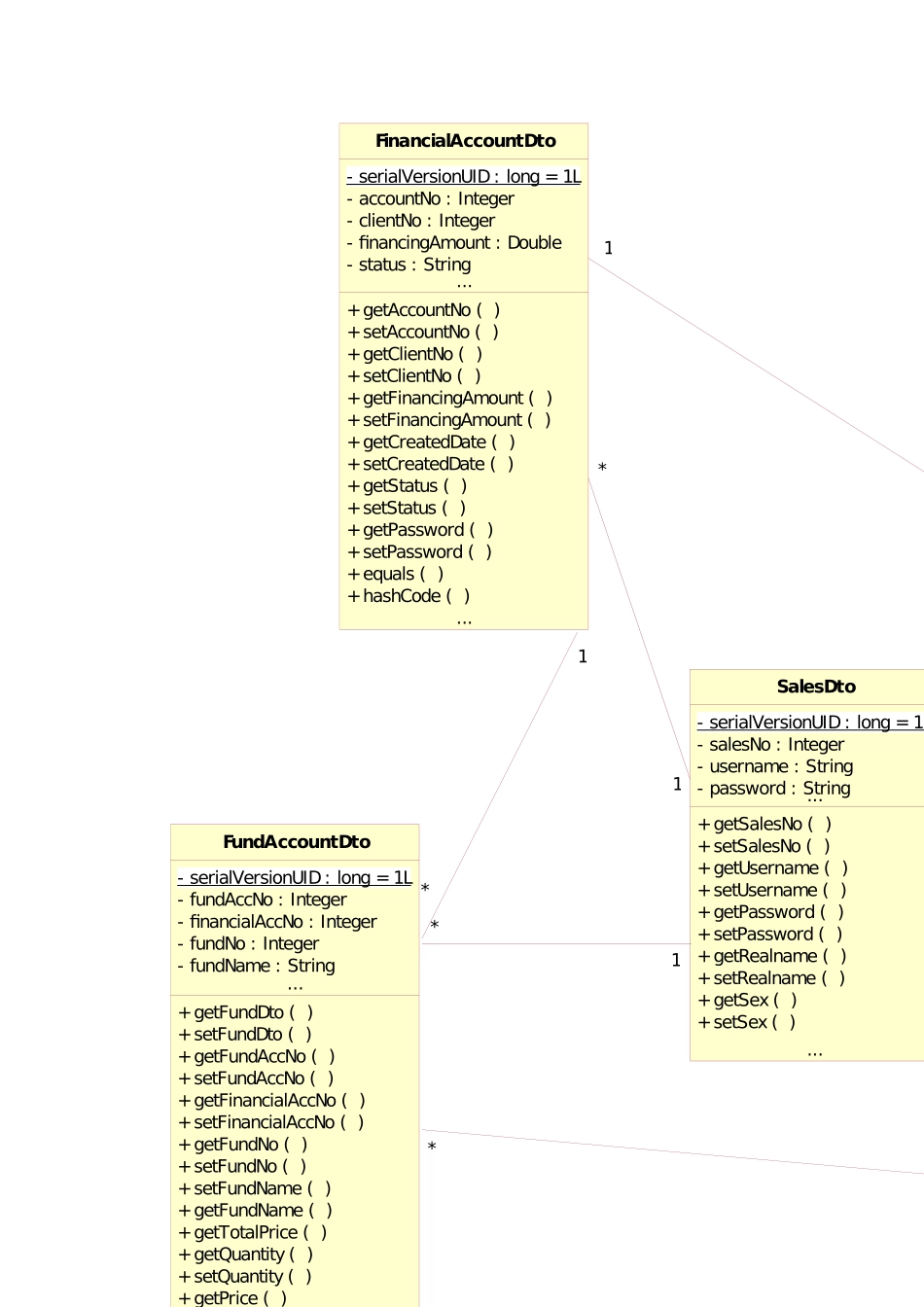

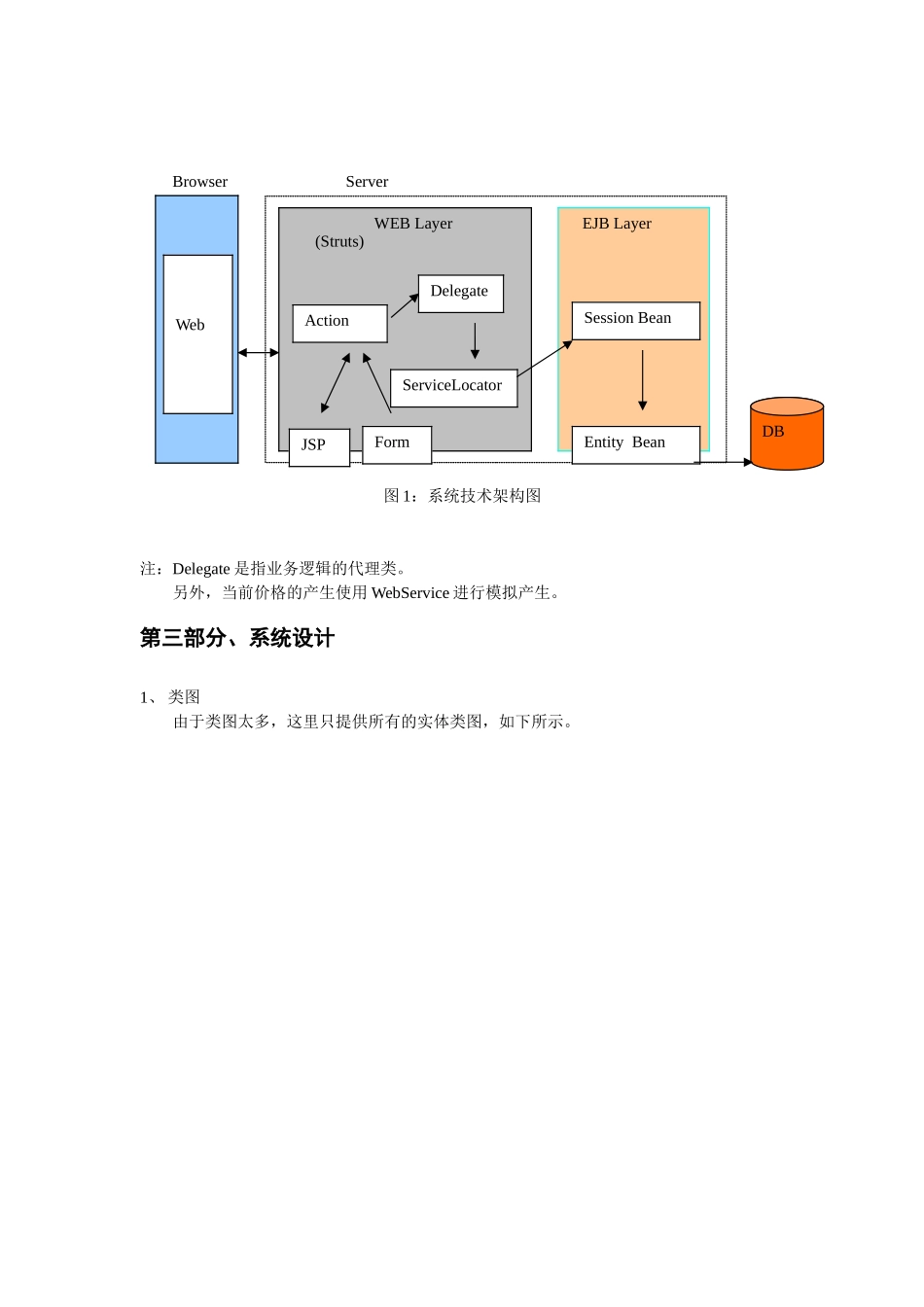

系统详细设计说明书文件状态：[√]草稿[]正式发布[]正在修改文件标识当前版本1.0.0作者罗豪完成日期2005-12-6版本历史版本/状态修订人修改日期备注V1.0.0罗豪2005-12-15第一部分、概述1、文档说明本文档适用于本项目开发人员阅读，开发人员可据此进行开发。本设计文档主要采用了OOAD（ObjectOrientAnalysis&Design，面向对象的分析和设计）的方法，从类图和时序图的角度对系统进行了分析设计。2、系统需求概述本系统是一个关于开发式基金进行交易的平台，它主要包括一下功能：基金销售人员登陆管理基金产品管理客户资料管理客户资金账户管理基金交易管理第二部分、系统总体结构该系统将采用J2EE技术架构实现，WEB层采用Struts架构，页面采用了EJB层使用了SessionBean和EntityBean，采用了SessionFaçade的设计模式，其技术架构如下图所示。BrowserServer图1：系统技术架构图注：Delegate是指业务逻辑的代理类。另外，当前价格的产生使用WebService进行模拟产生。第三部分、系统设计1、类图由于类图太多，这里只提供所有的实体类图，如下所示。WEBLayer(Struts)WebEJBLayerDBActionFormJSPSessionBeanEntityBeanDelegateServiceLocatorClientDto-serialVersionUID:long=1L-clientNo:Integer-clientName:String-idCardNo:String-sex:String-phone:String-address:String...+getClientNo()+setClientNo()+getClientName()+setClientName()+getIdCardNo()+setIdCardNo()+getSex()+setSex()+getPhone()+setPhone()+getAddress()+setAddress()+getEmail()+setEmail()+getHobby()+setHobby()+getCreatedDate()+setCreatedDate()...FundDto-serialVersionUID:long=1L-fundNo:Integer-fundName:String-price:Double...+getFundNo()+setFundNo()+getFundName()+setFundName()+getPrice()+getCurrentPrice()-pickNumberInRange()+setPrice()+getDescription()+setDescription()+getStatus()+setStatus()+getCreatedDate()+setCreatedDate()...SalesDto-serialVersionUID:long=1L-salesNo:Integer-username:String-password:String...+getSalesNo()+setSalesNo()+getUsername()+setUsername()+getPassword()+setPassword()+getRealname()+setRealname()+getSex()+setSex()...FinancialAccountDto-serialVersionUID:long=1L-accountNo:Integer-clientNo:Integer-financingAmount:Double-status:String...+getAccountNo()+setAccountNo()+getClientNo()+setClientNo()+getFinancingAmount()+setFinancingAmount()+getCreatedDate()+setCreatedDate()+getStatus()+setStatus()+getPassword()+setPassword()+equals()+hashCode()...FundAccountDto-serialVersionUID:long=1L-fundAccNo:Integer-financialAccNo:Integer-fundNo:Integer-fundName:String...+getFundDto()+setFundDto()+getFundAccNo()+setFundAccNo()+getFinancialAccNo()+setFinancialAccNo()+getFundNo()+setFundNo()+setFundName()+getFundName()+getTotalPrice()+getQuantity()+setQuantity()+getPrice()+setPrice()...*11*11*1*1*1*1注册用例实现A、时序图:Sales:ServiceLocator:registration.jsp:SalesAction.java:SalesDelegate.java:SalesSessionFacade:基金柜台操作人员:login.jsp1:\输入注册资料\2:\获取注册资料\3:\委托注册\4:\获取SessionBean接口\5:\注册\6:\保存注册信息\7:\返回结果\B、描述1）输入注册资料输入用户、密码、确认密码和性别。资料必须输入，不能为空。2）获取注册资料在Action里通过Form表单获取用户输入的注册资料。校验两次密码是否一致，并检验用户名是否存在。3）委托注册委托代理类SalesDelegate进行注册。4）获取SessionBean接口SalesDelegate类获取SalesSessionFacade接口，以便调用SalesSessionFacade关于注册的方法。5）注册调用会话BeanSalesSessionFacade的业务逻辑方法进行注册。6）保存注册信息通过实体BeanSales把注册数据保存到数据库中。7）返回结果注册成功后，通过findForward方法返回到系统登录页面login.jsp。登录用例实现A、时序图:基金柜台操作人员:ServiceLocat...
