串联和并联电路中电流的规律课件VIP免费

串联和并联电路中电流的规律课件_第1页
1/27
串联和并联电路中电流的规律课件_第2页
2/27
串联和并联电路中电流的规律课件_第3页
3/27

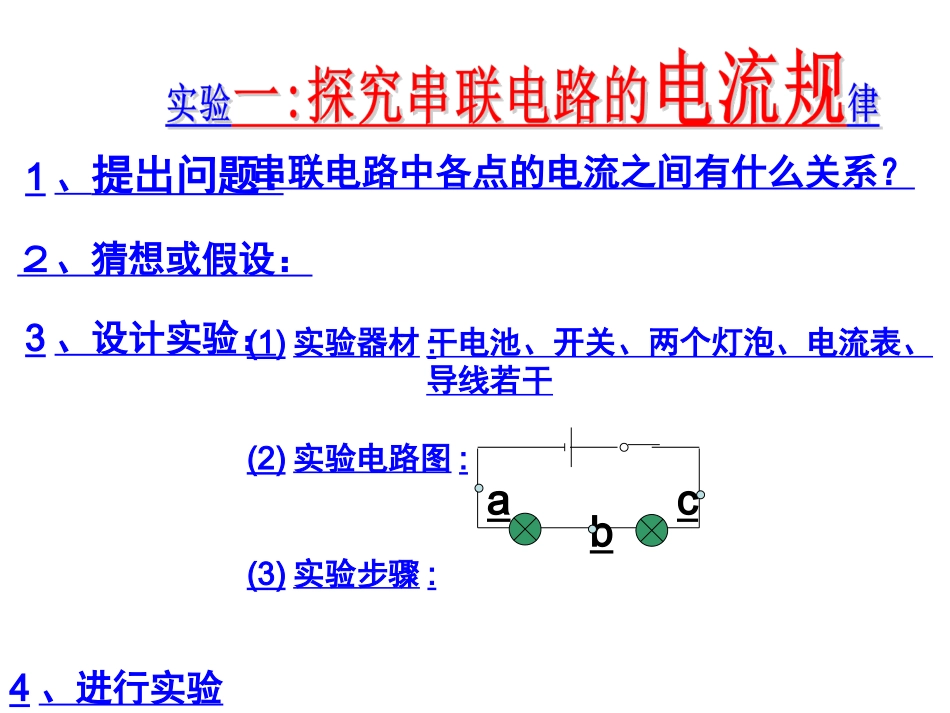

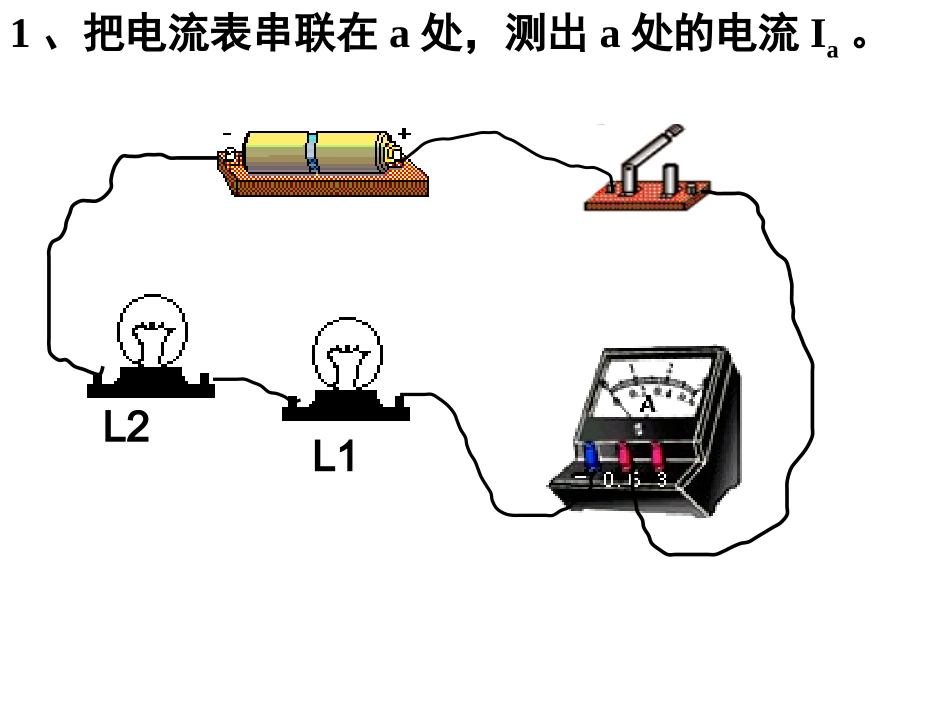

1、提出问题:串联电路中各点的电流之间有什么关系?2、猜想或假设:3、设计实验:4、进行实验(1)实验器材:(2)实验电路图:(3)实验步骤:abc干电池、开关、两个灯泡、电流表、导线若干L2L11、把电流表串联在a处,测出a处的电流Ia。2、把电流表串联在b处,测出b处的电流Ib。L1L23、把电流表串联在C处,测出C处的电流IC。L1L2电流电流Ia/A电流Ib/A电流Ic/A12L1L2IaIbIc次数结论:串联电路中各处的电流是______的。即:Ia=Ib=Ic=I相等L1L2aabbcc1、有一串节日彩灯,连接着20只小灯泡。如果电源插头处的电流为200mA,那么,通过每只小灯泡的电流是________。练习:200mAL1L2A1A22、如图所示的电路中当闭合开关后,电流表A1的示数为0.25A。通过灯L1的电流为____A,电流表A2的示数为____A,通过灯L2的电流为____A。0.250.250.25猜一猜:并联电路干路中的电流IA和各支路中的电流IB、IC有什么关系?S1L1L2IBICIA活动:探究并联电路中的电流S1L1L2IBICIA1、把电流表联在B、C处,测出支路电流IB、IC,再测出干路电流IA.把数据填入表格中。2、换上不同的灯泡,再做一次实验(排除偶然性)。电流电流IA/A(干路电流)电流IB/A(支路电流)电流IC/A(支路电流)12次数L1L2把电流表串联在L1处,测出L1的电流I1。L1L2把电流表串联在L2处,测出L2的电流I2。L1L2把电流表连在干路,测出干路电流I。结论:并联电路干路中的电流等于各并联支路中的电流之和。即:I=I1+I2S1L1L2AAA1.串联电路的电流:处处相等总结:串联电路和并联电路的电流规律I=I1=I2=I3=….2.并联电路的电流:干路上的电流等于各个支路上的电流之和I=I1+I2+I3+….1、两只灯泡L1、L2连接在同一电路中,分析下列判断:(1)L1的电流为0.3A,L2的电流也是0.3A,则两灯的连接方式一定是串联。(2)L1的电流为1.3A,L2的电流也是0.8A,则两灯的连接方式一定是并联。2、如图所示,串联电路中,把电流表分别连接在a,b,c处,闭合开关,测得的电流分别为Ia、Ib、Ic,这三个电流之间的关系是IaIbIc2、如图所示,并联电路中,把电流表分别连接在a,b,c处,闭合开关,测得的电流分别为Ia、Ib、Ic,这三个电流之间的关系是IaIbIcabc===+abc3、某同学家中有一台电视机、一台洗衣机、两盏照明灯。工作时的电流分别为200mA、1A、300mA、和250mA。如果干路中的电流不许超过3A,这些用电器是否可以同时使用?4,如图所示,用电流表测量电流时,发现两个电流表的指针在同一个位置,则电流表A1的示数为,A2的示数为,灯L1中的电流是.L1L21.8A0.36A1.44AASAL1L2A1A25、如图所示,A1的示数0.9A,A2的示数为0.5A,通过灯L1和L2的电流各是____A和____A。0.40.56.如图所示电路中灯泡L1和L2是以联方式联入电路的,电流表测量的是中的电流.L1并联7.甲、乙、丙三位同学在做“用电流表测电流”的分组实验中,闭合开关前,他们的电流表指针均指在零刻度处.当闭合开关试触时,发现电流表指针摆动分别出现了如图甲、乙、丙所示的三种情况.请分析他们在电流表的使用上分别存在什么问题,并写出来。8.如图(a)所示,当开关S闭合时,两只电流表的示数分别由(b),(c)两图读得,则电灯L1中的电流是()A.0.8AB.0.16AC.0.52AD.1.28AD9.在做“用电流表测电流”的实验中,为了测量并联电路流过灯泡L1的电流,可采用的电路图是()BDCBA10.如图所示电路,闭合开关后,比较a、b、c、d四处电流的大小,其中不正确的是()A.Ia=IdB.Ia>IdC.Ia>IbD.Id>IcB11.在下图甲中,闭合开关后,通过灯泡Ll的电流为0.5A,通过灯泡L2的电流为0.4A.试根据图甲将图乙中的实物用铅笔线表示导线连接起来.
