35KV架线专项施工方案VIP免费

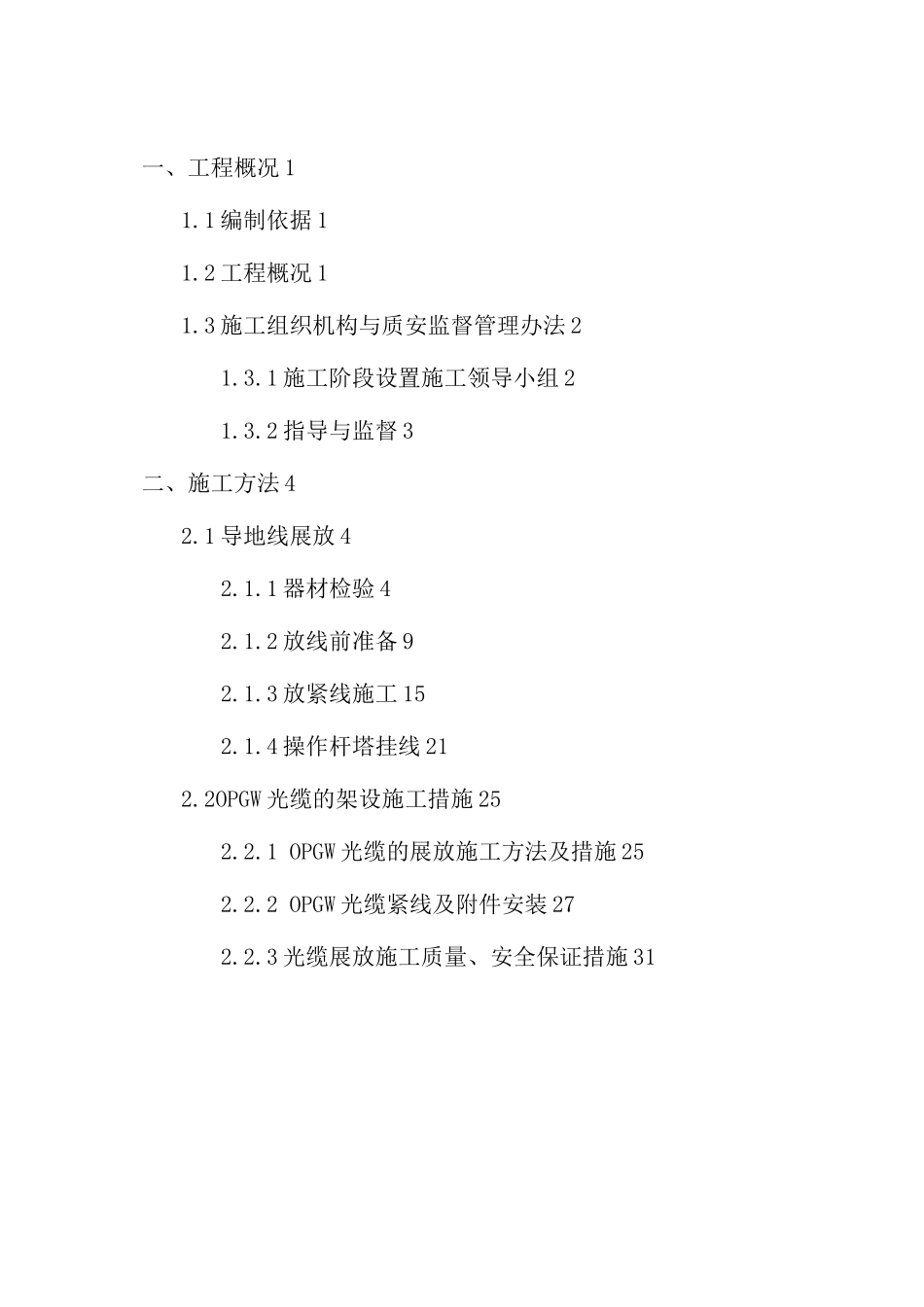

35KV架线专项施工方案_第1页
1/33
35KV架线专项施工方案_第2页
2/33
35KV架线专项施工方案_第3页
3/33
一、工程概况11.1编制依据11.2工程概况11.3施工组织机构与质安监督管理办法21.3.1施工阶段设置施工领导小组21.3.2指导与监督3二、施工方法42.1导地线展放42.1.1器材检验42.1.2放线前准备92.1.3放紧线施工152.1.4操作杆塔挂线212.2OPGW光缆的架设施工措施252.2.1OPGW光缆的展放施工方法及措施252.2.2OPGW光缆紧线及附件安装272.2.3光缆展放施工质量、安全保证措施31大唐新能源龙感湖风电场工程35KV线路架线工程施工方案一、工程概况1.1编制依据1、《电力建设工程施工技术管理制度》(GB/T50326-2001)。2、《110〜500KV架空送电线路施工及验收规范》(GB50233-2005)3、《跨越电力线路架线施工规程》(DL/T5106-1999)。4、《电网建设安全健康与环境管理办法实施细则》(中国南方电网计[2004]27号)。5、《电力建设安全工作规程(架空电力线路部分)》DL5009・2-946、《大唐湖北龙感湖风电工程施工组织设计》7、现行国家(或部)颁发的规范、规程和标准8、施工现场的具体环境、气候、地质、水文实际情况。1.2工程概况本工程总长26.495km,其中单回路15.727km,同塔双回10.768km。本工程导线采用LGJ-240/30钢芯铝绞线,地线采用一根24芯G.652OPGW,OPGW随每基电缆下线塔接入风机后上塔。导线是电源的输送通道,避雷线是导线与杆塔的保护设备。为了保证供电的可靠与安全,导地线的架设是一项只能做好不能做坏的工作。因此,本工序必须按照设计要求和《110〜500KV架空送电线路施工及验收规范》(GB50233-2005)精心组织施工,严格做到质量的优良性。同时放紧线施工又是线路施工中危险程度较高的分部工作,我们每一个同志都必须以严肃认真和一丝不苟的态度严格地按操作程序办事。我们的管理工作者要做过细的工作,把好每一道安全关。要做到有布置、有落实、有监督、有检查以确保本工序的施工安全与质量处于绝对的受控状态。1.3施工组织机构与质安监督管理办法1.3.1施工阶段设置施工领导小组施工管理机构安全管理机构1.3.2指导与监督①在放紧线作业前,由项目总工组织放紧线工程作业人员认真学习《安规》,熟悉施工图纸,交代作业要点和安全注意事项,分析在放紧线作业中可能出现的困难。预见性地提出解决问题的办法和措施,以确保本工序施工的安全与质量的优良。②项目部的技术员,安监员对施工进行全过程的指导与监督,发现问题及时提出纠偏方案,受监督者必须接受和改正。③各施工队长是本施工区域内的质安第一负责人,既要承担其施工指挥调度责任,又要承担安全与质量责任。④各队的质检员,安全员必须对本队的施工质量和安全进行全方位监督和检查,发现问题要及时处理和纠正。必要时须及时汇报给各自的队长,以便采取强有力的措施予以修正。⑤各队在完成放紧线的工作后,要通过自检消缺补正,上报项目总工和技术员验收。⑥项目总工认为已完成的质量、数量可以报请监理单位进行单项工程验收。⑦只有在监理工程师已确认本道工序的施工质量合格以后才能进入下一道工序的施工。⑧各队上报项目部对已完成工作进行验收,若在验收时发现有不合格情况必须返工至合格。对问题较多的施工队,项目部将对施工队处以200〜500元罚款。⑨总之放紧线工作的施工要做到方法正确,措施恰当,工作有序、监督有力、有章可循、有案可稽。二、施工方法2.1导地线展放2.1.1器材检验架线施工材料检验有三类:架空线线材,金具及绝缘子。(1)线材型号是否与设计要求相同,有无毛刺、散股、断股,钢芯铝绞线是否有碰焊接头等。(2)各类金具型号是否与设计要求相同,金具有无锈蚀破损和缺销等。(3)各类绝缘子型号是否与设计要求相同,绝缘子有无破损,斑点,是否缺弹簧销等。(4)线材的质量要求铝绞线及钢芯铝绞线应符合GB/T1179-1999《圆线同心绞架空导线》的技术规定。其外观质量应符合下列要求。①电线为同心式绞合,各相邻居的交制方向应相反,外层的绞制方向为右向。②同一层的绞制节径必须均匀一致,相邻层的外层节径比应不大于内层。③电线应紧密整齐地绞合,不得有缺线、断线、跳线或松股现象。④电线中铝单股允许焊接,单各的焊接处应圆整。铝单股焊接区的抗拉强度应不低于75MPa同一根单线两焊接处之间的距离应不小于1...
