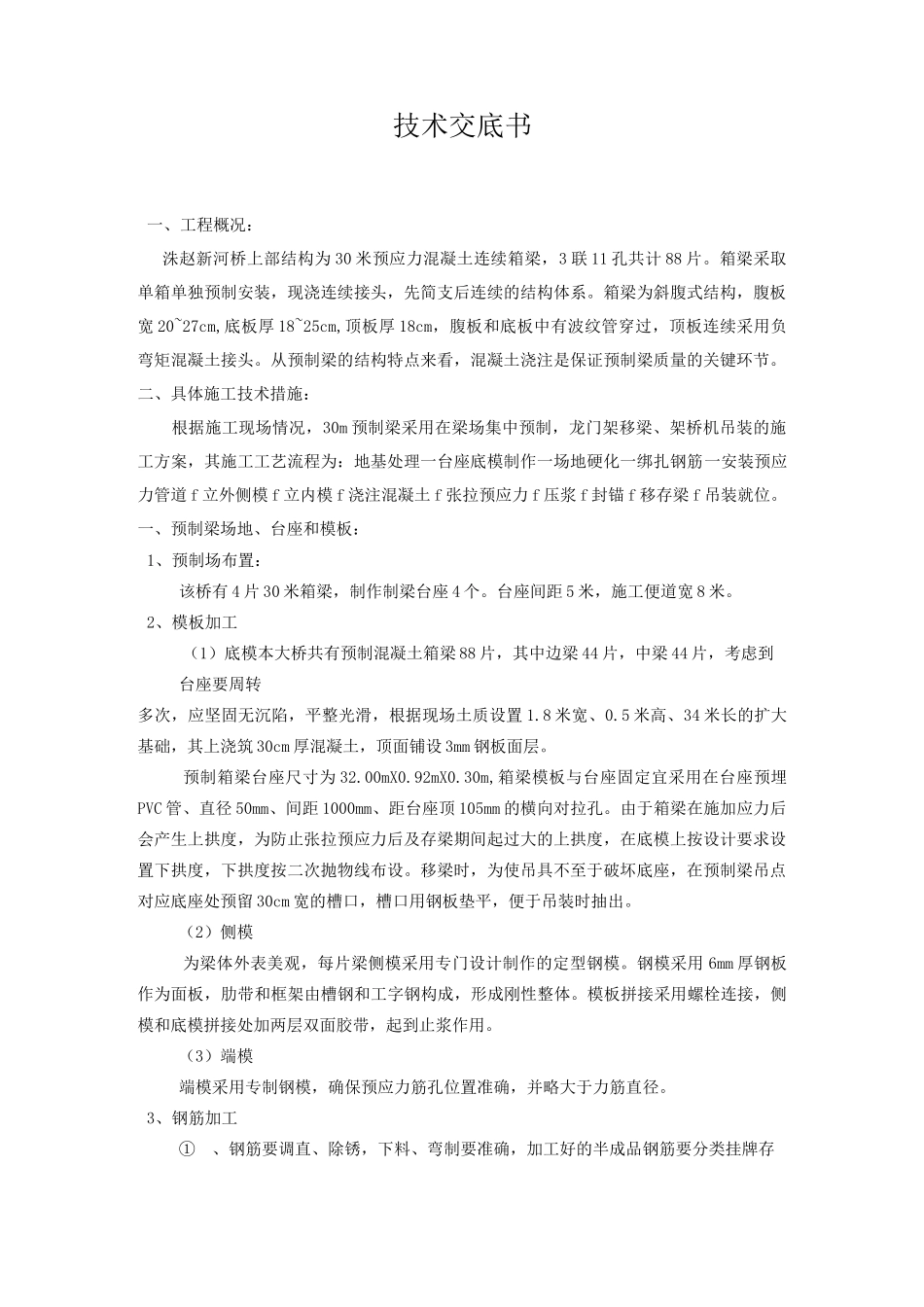

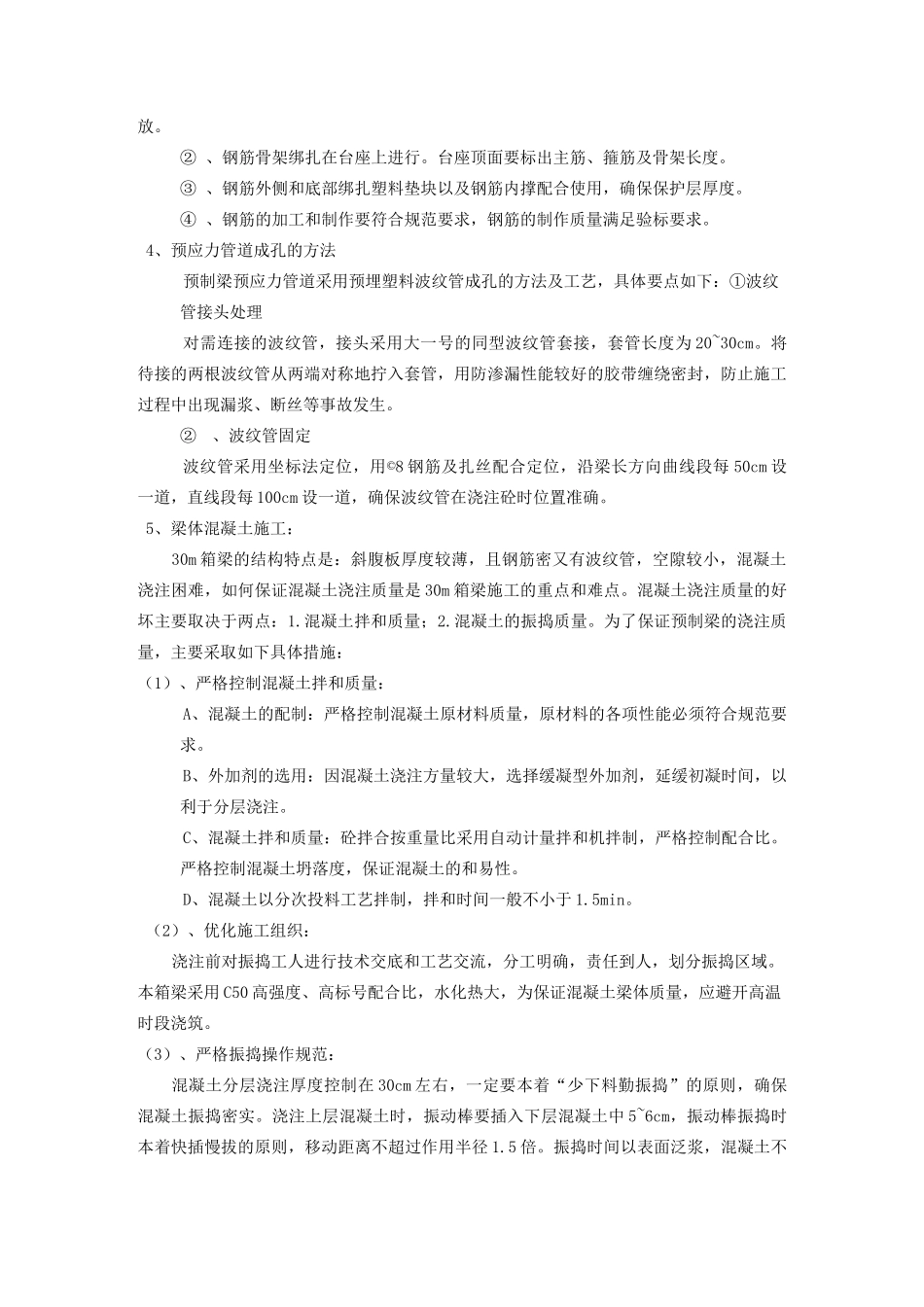

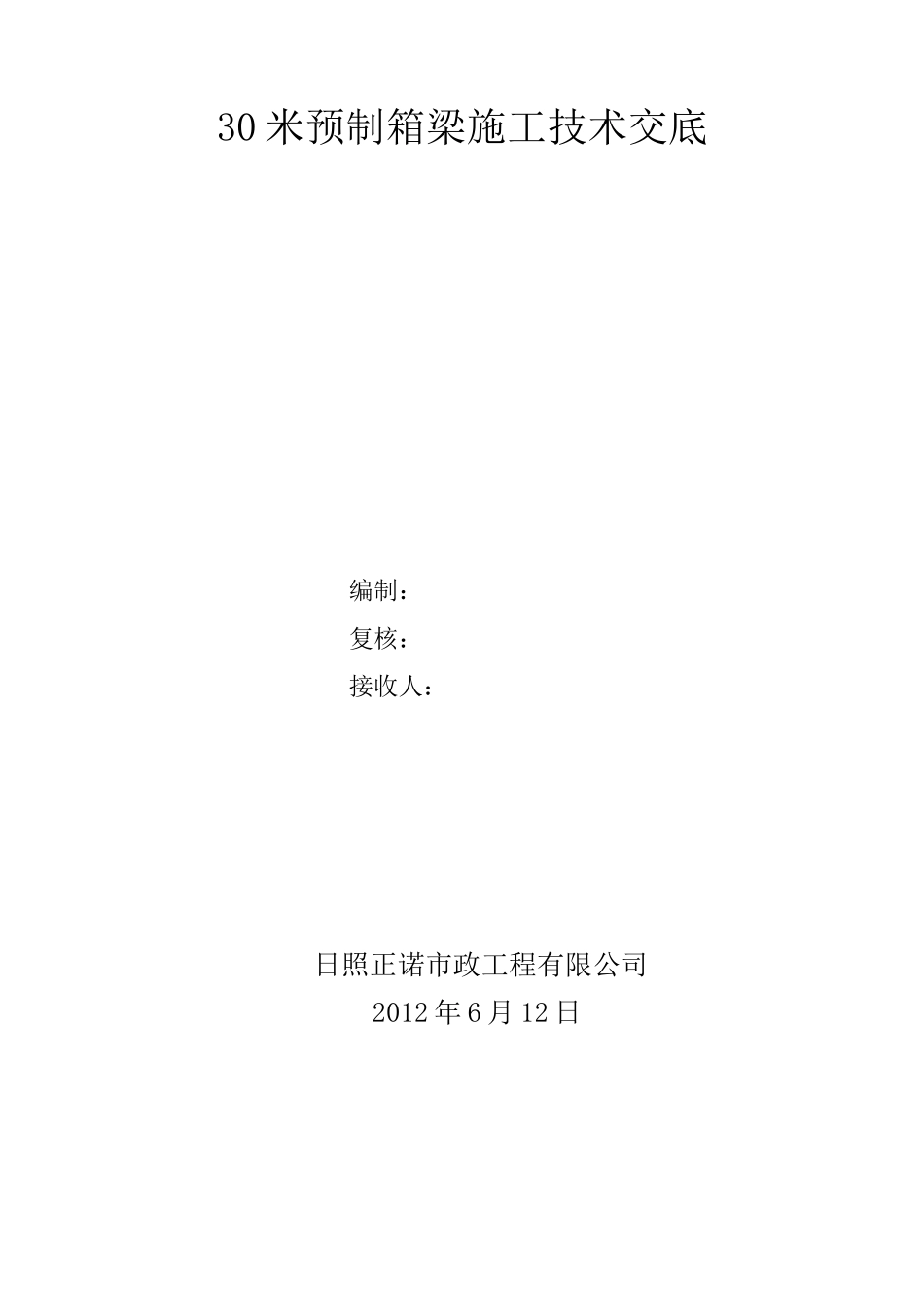

30米预制箱梁施工技术交底编制：复核：接收人：日照正诺市政工程有限公司2012年6月12日技术交底书一、工程概况：洙赵新河桥上部结构为30米预应力混凝土连续箱梁，3联11孔共计88片。箱梁采取单箱单独预制安装，现浇连续接头，先简支后连续的结构体系。箱梁为斜腹式结构，腹板宽20~27cm,底板厚18~25cm,顶板厚18cm，腹板和底板中有波纹管穿过，顶板连续采用负弯矩混凝土接头。从预制梁的结构特点来看，混凝土浇注是保证预制梁质量的关键环节。二、具体施工技术措施：根据施工现场情况，30m预制梁采用在梁场集中预制，龙门架移梁、架桥机吊装的施工方案，其施工工艺流程为：地基处理一台座底模制作一场地硬化一绑扎钢筋一安装预应力管道f立外侧模f立内模f浇注混凝土f张拉预应力f压浆f封锚f移存梁f吊装就位。一、预制梁场地、台座和模板：1、预制场布置：该桥有4片30米箱梁，制作制梁台座4个。台座间距5米，施工便道宽8米。2、模板加工（1）底模本大桥共有预制混凝土箱梁88片，其中边梁44片，中梁44片，考虑到台座要周转多次，应坚固无沉陷，平整光滑，根据现场土质设置1.8米宽、0.5米高、34米长的扩大基础，其上浇筑30cm厚混凝土，顶面铺设3mm钢板面层。预制箱梁台座尺寸为32.00mX0.92mX0.30m,箱梁模板与台座固定宜采用在台座预埋PVC管、直径50mm、间距1000mm、距台座顶105mm的横向对拉孔。由于箱梁在施加应力后会产生上拱度，为防止张拉预应力后及存梁期间起过大的上拱度，在底模上按设计要求设置下拱度，下拱度按二次抛物线布设。移梁时，为使吊具不至于破坏底座，在预制梁吊点对应底座处预留30cm宽的槽口，槽口用钢板垫平，便于吊装时抽出。（2）侧模为梁体外表美观，每片梁侧模采用专门设计制作的定型钢模。钢模采用6mm厚钢板作为面板，肋带和框架由槽钢和工字钢构成，形成刚性整体。模板拼接采用螺栓连接，侧模和底模拼接处加两层双面胶带，起到止浆作用。（3）端模端模采用专制钢模，确保预应力筋孔位置准确，并略大于力筋直径。3、钢筋加工①、钢筋要调直、除锈，下料、弯制要准确，加工好的半成品钢筋要分类挂牌存放。②、钢筋骨架绑扎在台座上进行。台座顶面要标出主筋、箍筋及骨架长度。③、钢筋外侧和底部绑扎塑料垫块以及钢筋内撑配合使用，确保保护层厚度。④、钢筋的加工和制作要符合规范要求，钢筋的制作质量满足验标要求。4、预应力管道成孔的方法预制梁预应力管道采用预埋塑料波纹管成孔的方法及工艺，具体要点如下：①波纹管接头处理对需连接的波纹管，接头采用大一号的同型波纹管套接，套管长度为20~30cm。将待接的两根波纹管从两端对称地拧入套管，用防渗漏性能较好的胶带缠绕密封，防止施工过程中出现漏浆、断丝等事故发生。②、波纹管固定波纹管采用坐标法定位，用©8钢筋及扎丝配合定位，沿梁长方向曲线段每50cm设一道，直线段每100cm设一道，确保波纹管在浇注砼时位置准确。5、梁体混凝土施工：30m箱梁的结构特点是：斜腹板厚度较薄，且钢筋密又有波纹管，空隙较小，混凝土浇注困难，如何保证混凝土浇注质量是30m箱梁施工的重点和难点。混凝土浇注质量的好坏主要取决于两点：1.混凝土拌和质量；2.混凝土的振捣质量。为了保证预制梁的浇注质量，主要采取如下具体措施：（1）、严格控制混凝土拌和质量：A、混凝土的配制：严格控制混凝土原材料质量，原材料的各项性能必须符合规范要求。B、外加剂的选用：因混凝土浇注方量较大，选择缓凝型外加剂，延缓初凝时间，以利于分层浇注。C、混凝土拌和质量：砼拌合按重量比采用自动计量拌和机拌制，严格控制配合比。严格控制混凝土坍落度，保证混凝土的和易性。D、混凝土以分次投料工艺拌制，拌和时间一般不小于1.5min。（2）、优化施工组织：浇注前对振捣工人进行技术交底和工艺交流，分工明确，责任到人，划分振捣区域。本箱梁采用C50高强度、高标号配合比，水化热大，为保证混凝土梁体质量，应避开高温时段浇筑。（3）、严格振捣操作规范：混凝土分层浇注厚度控制在30cm左右，一定要本着“少下料勤振捣”的原则，确保混凝土振捣密实。浇注上层混凝土时，振动棒要插入下层混凝土中5~6cm，振动棒振捣时本着快插慢拔的原...
