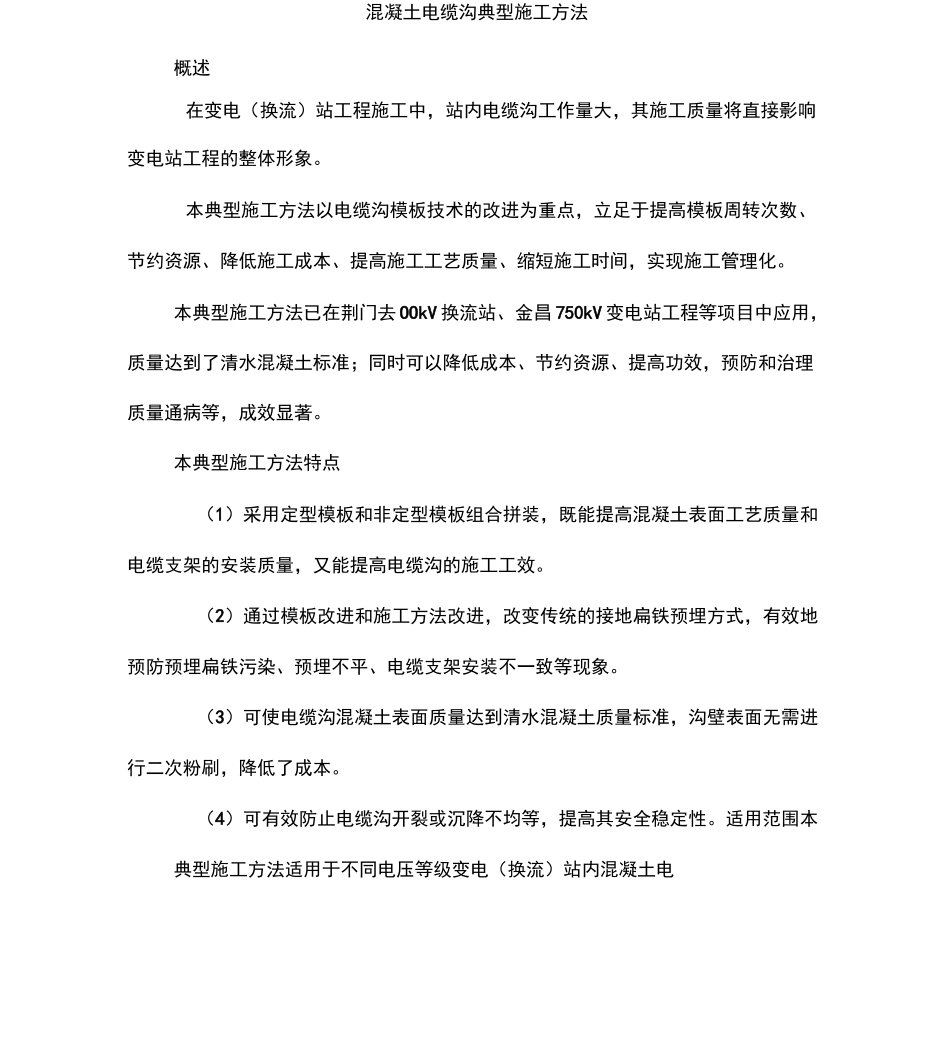

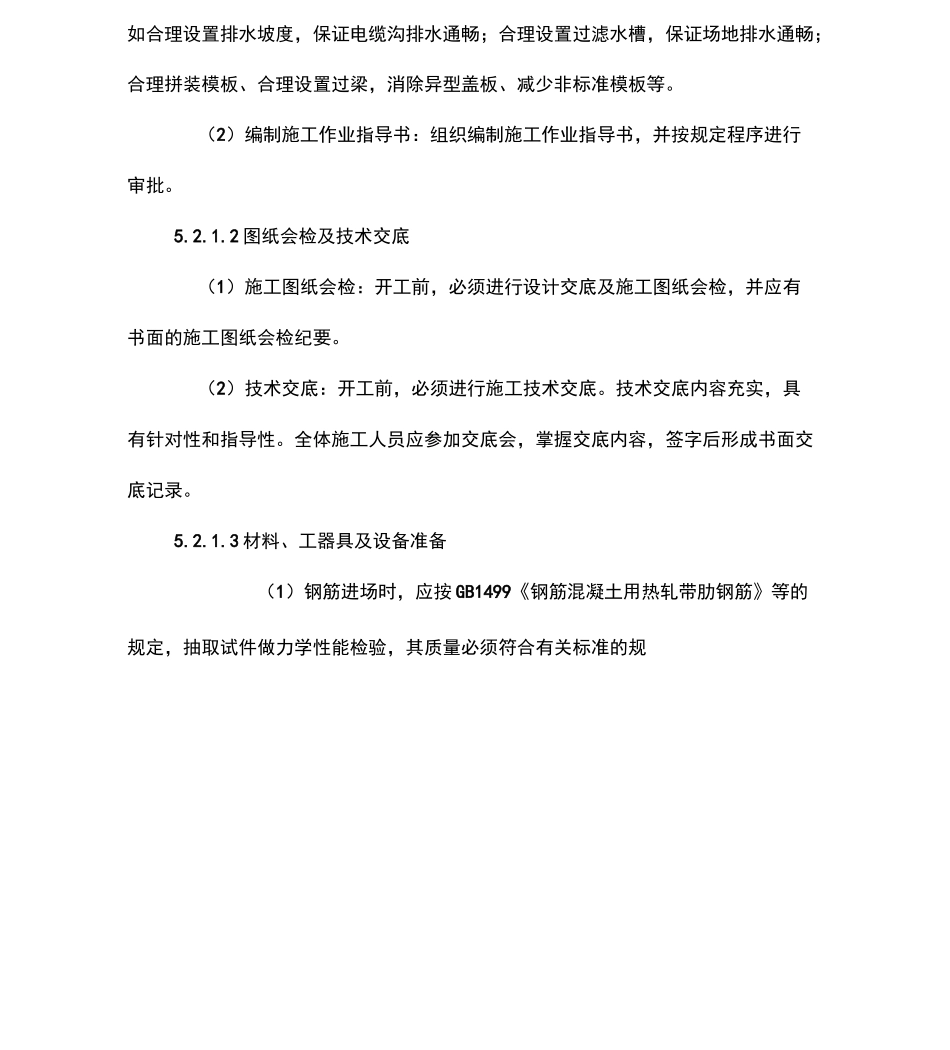

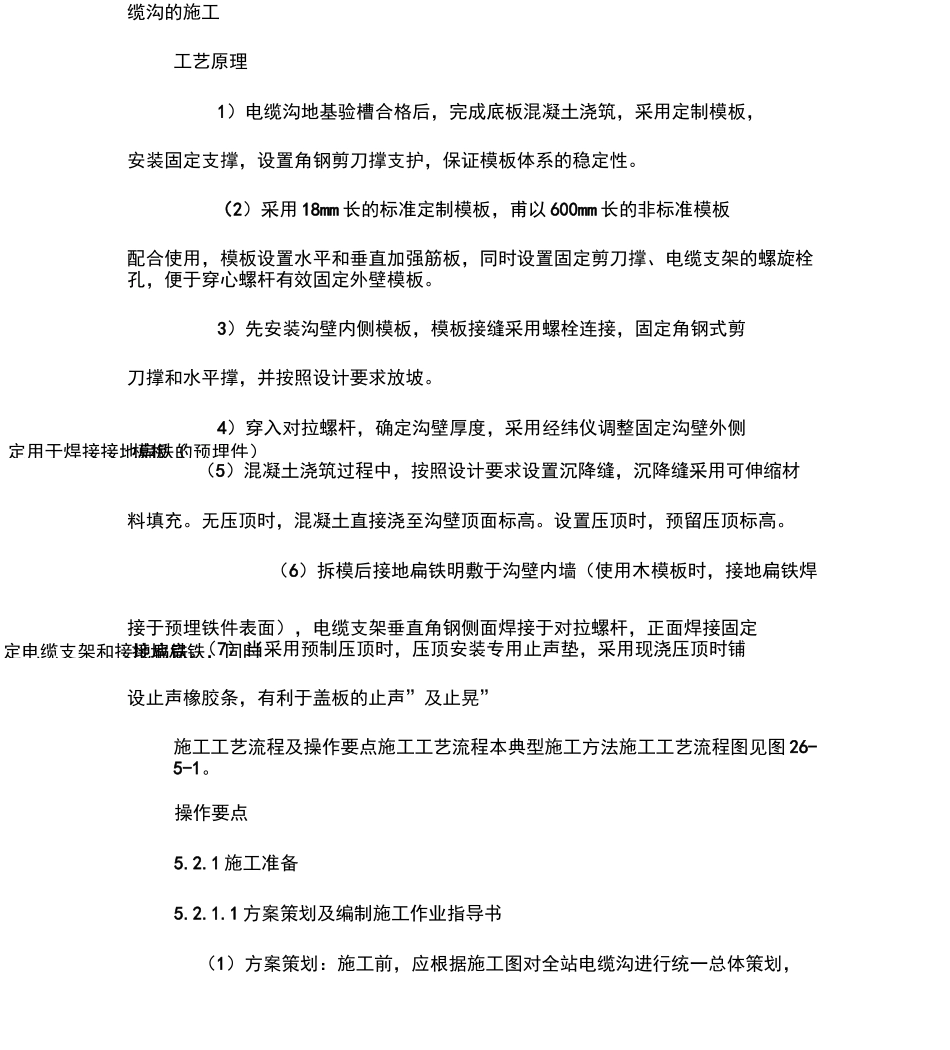

混凝土电缆沟典型施工方法概述在变电（换流）站工程施工中，站内电缆沟工作量大，其施工质量将直接影响变电站工程的整体形象。本典型施工方法以电缆沟模板技术的改进为重点，立足于提高模板周转次数、节约资源、降低施工成本、提高施工工艺质量、缩短施工时间，实现施工管理化。本典型施工方法已在荆门去OOkV换流站、金昌750kV变电站工程等项目中应用，质量达到了清水混凝土标准；同时可以降低成本、节约资源、提高功效，预防和治理质量通病等，成效显著。本典型施工方法特点（1）采用定型模板和非定型模板组合拼装，既能提高混凝土表面工艺质量和电缆支架的安装质量，又能提高电缆沟的施工工效。（2）通过模板改进和施工方法改进，改变传统的接地扁铁预埋方式，有效地预防预埋扁铁污染、预埋不平、电缆支架安装不一致等现象。（3）可使电缆沟混凝土表面质量达到清水混凝土质量标准，沟壁表面无需进行二次粉刷，降低了成本。（4）可有效防止电缆沟开裂或沉降不均等，提高其安全稳定性。适用范围本典型施工方法适用于不同电压等级变电（换流）站内混凝土电模板（定用于焊接接地扁铁的预埋件）接地扁铁，同时定电缆支架和接地扁铁。缆沟的施工工艺原理1）电缆沟地基验槽合格后，完成底板混凝土浇筑，采用定制模板，安装固定支撑，设置角钢剪刀撑支护，保证模板体系的稳定性。（2）采用18mm长的标准定制模板，甫以600mm长的非标准模板配合使用，模板设置水平和垂直加强筋板，同时设置固定剪刀撑、电缆支架的螺旋栓孔，便于穿心螺杆有效固定外壁模板。3）先安装沟壁内侧模板，模板接缝采用螺栓连接，固定角钢式剪刀撑和水平撑，并按照设计要求放坡。4）穿入对拉螺杆，确定沟壁厚度，采用经纬仪调整固定沟壁外侧（5）混凝土浇筑过程中，按照设计要求设置沉降缝，沉降缝采用可伸缩材料填充。无压顶时，混凝土直接浇至沟壁顶面标高。设置压顶时，预留压顶标高。（6）拆模后接地扁铁明敷于沟壁内墙（使用木模板时，接地扁铁焊接于预埋铁件表面），电缆支架垂直角钢侧面焊接于对拉螺杆，正面焊接固定（7）当采用预制压顶时，压顶安装专用止声垫，采用现浇压顶时铺设止声橡胶条，有利于盖板的止声”及止晃”施工工艺流程及操作要点施工工艺流程本典型施工方法施工工艺流程图见图26-5-1。操作要点5.2.1施工准备5.2.1.1方案策划及编制施工作业指导书（1）方案策划：施工前，应根据施工图对全站电缆沟进行统一总体策划，如合理设置排水坡度，保证电缆沟排水通畅；合理设置过滤水槽，保证场地排水通畅；合理拼装模板、合理设置过梁，消除异型盖板、减少非标准模板等。（2）编制施工作业指导书：组织编制施工作业指导书，并按规定程序进行审批。5.2.1.2图纸会检及技术交底（1）施工图纸会检：开工前，必须进行设计交底及施工图纸会检，并应有书面的施工图纸会检纪要。（2）技术交底：开工前，必须进行施工技术交底。技术交底内容充实，具有针对性和指导性。全体施工人员应参加交底会，掌握交底内容，签字后形成书面交底记录。5.2.1.3材料、工器具及设备准备（1）钢筋进场时，应按GB1499《钢筋混凝土用热轧带肋钢筋》等的规定，抽取试件做力学性能检验，其质量必须符合有关标准的规67（2）水泥进场时，应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验,其质量必须符合GB175《硅酸盐水泥、普通硅酸盐水泥》等的规定。当在使用中对水泥质量有疑问或水泥出场超过3个月（快硬硅酸盐水泥超过1个月）时，应进行复验，并按复验结果使用。（3）混凝土中掺用外加剂的质量及应用技术，应符合GB8076《混凝土外加剂》、GB50119《混凝土外加剂应用技术规范》和有关环境保护的规定。（4）普通混凝土所用的粗、细骨料的质量，应符合JGJ53《普通混凝土用碎石或卵石质量标准及检验方法》、JGJ52《普通混凝土用砂质量标准及检验方法》的规定。混凝土所用砂、石应有复试报告。（5）拌制混凝土水质应符合JGJ63《混凝土用水标准》的规定。接地扁铁、预埋对拉螺杆、电缆支架等应用采取防腐措施，如采用热镀锌防腐或刷防腐涂料等。如果采用热镀锌防腐，其锌层厚度...
