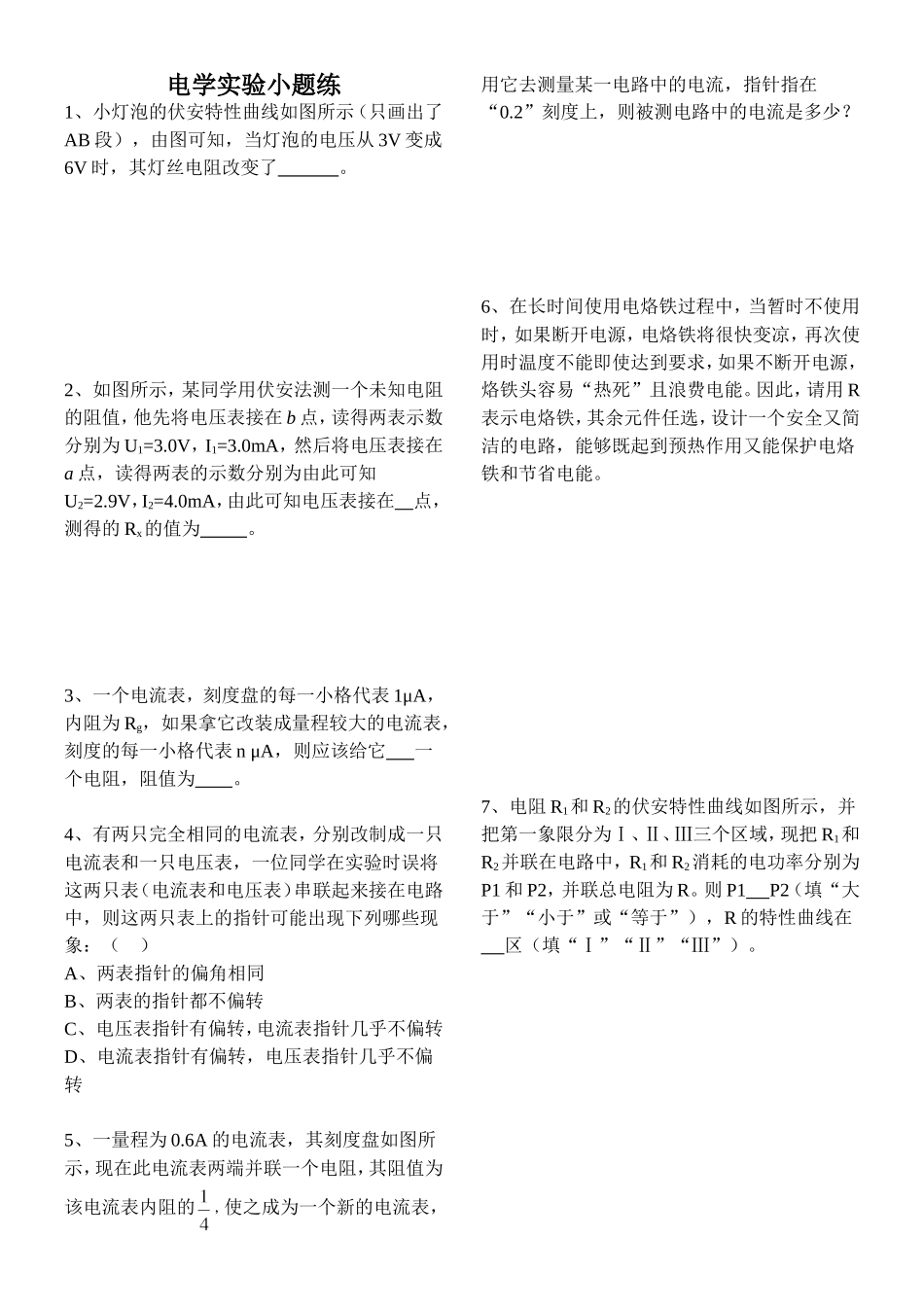

电学实验小题练1、小灯泡的伏安特性曲线如图所示（只画出了AB段），由图可知，当灯泡的电压从3V变成6V时，其灯丝电阻改变了。2、如图所示，某同学用伏安法测一个未知电阻的阻值，他先将电压表接在b点，读得两表示数分别为U1=3.0V，I1=3.0mA，然后将电压表接在a点，读得两表的示数分别为由此可知U2=2.9V，I2=4.0mA，由此可知电压表接在点，测得的Rx的值为。3、一个电流表，刻度盘的每一小格代表1μA，内阻为Rg，如果拿它改装成量程较大的电流表，刻度的每一小格代表nμA，则应该给它一个电阻，阻值为。4、有两只完全相同的电流表，分别改制成一只电流表和一只电压表，一位同学在实验时误将这两只表（电流表和电压表）串联起来接在电路中，则这两只表上的指针可能出现下列哪些现象：（）A、两表指针的偏角相同B、两表的指针都不偏转C、电压表指针有偏转，电流表指针几乎不偏转D、电流表指针有偏转，电压表指针几乎不偏转5、一量程为0.6A的电流表，其刻度盘如图所示，现在此电流表两端并联一个电阻，其阻值为该电流表内阻的，使之成为一个新的电流表，用它去测量某一电路中的电流，指针指在“0.2”刻度上，则被测电路中的电流是多少？6、在长时间使用电烙铁过程中，当暂时不使用时，如果断开电源，电烙铁将很快变凉，再次使用时温度不能即使达到要求，如果不断开电源，烙铁头容易“热死”且浪费电能。因此，请用R表示电烙铁，其余元件任选，设计一个安全又简洁的电路，能够既起到预热作用又能保护电烙铁和节省电能。7、电阻R1和R2的伏安特性曲线如图所示，并把第一象限分为Ⅰ、Ⅱ、Ⅲ三个区域，现把R1和R2并联在电路中，R1和R2消耗的电功率分别为P1和P2，并联总电阻为R。则P1P2（填“大于”“小于”或“等于”），R的特性曲线在区（填“Ⅰ”“Ⅱ”“Ⅲ”）。伏安法测电阻1、(2016·高考浙江卷)某同学用伏安法测量导体的电阻，现有量程为3V、内阻约为3kΩ的电压表和量程为0.6A、内阻约为0.1Ω的电流表．采用分压电路接线，图1是实物的部分连线图，待测电阻为图2中的R1，其阻值约为5Ω.(1)测R1阻值的最优连接方式为导线①连接________(填a或b)、导线②连接________(填c或d)．(2)正确接线测得实验数据如表，用作图法求得R1的阻值为________Ω.(3)已知图2中R2与R1是材料相同、厚度相等、表面为正方形的两导体，R2的边长是R1的110，若测R2的阻值，则最优的连线应选________(填选项)．A．①连接a，②连接cB．①连接a，②连接dC．①连接b，②连接cD．①连接b，②连接d伏伏法测电阻(电压表的灵活选用)2、用以下器材可测量电阻Rx的阻值．待测电阻Rx，阻值约为600Ω；电源E，电动势约为6.0V，内阻可忽略不计；电压表V1，量程为0～500mV，内阻r1＝1000Ω；电压表V2，量程为0～6V，内阻r2约为10kΩ；电流表A，量程为0～0.6A，内阻r3约为1Ω；定值电阻R0，R0＝60Ω；滑动变阻器R，最大阻值为150Ω；单刀单掷开关S一个，导线若干．(1)测量中要求两只电表的读数都不小于其量程的1/3，并能测量多组数据，请在虚线框中画出测量电阻Rx的实验电路图．(2)若选择测量数据中的一组来计算Rx，则由已知量和测量物理量计算Rx的表达式为Rx＝________，式中各符号的意义是__________________________________．(所有物理量用题中代表符号表示)U/V0.400.801.201.602.002.40I/A0.090.190.270.350.440.53安法测电阻(电流表的灵活选用)3、用伏安法测定一个待测电阻Rx的阻值(阻值约为200Ω)，实验室提供如下器材：电池组E：电动势3V，内阻不计电流表A1：量程0～15mA，内阻约为100Ω电流表A2：量程0～300μA，内阻1000Ω滑动变阻器R1：阻值范围0～20Ω，额定电流2A电阻箱R2：阻值范围0～9999Ω，额定电流1A开关S、导线若干要求实验中尽可能准确地测量Rx的阻值，请回答下面问题：(1)为了测量待测电阻两端的电压，可以将电流表________(填写器材代号)与电阻箱串联，并将电阻箱阻值调到______________Ω，这样可以改装成一个量程为3.0V的电压表；(2)在虚线框中画出完整测量Rx阻值的电路图，并在图中标明器材代号；(3)调节滑动变阻器R1，两表的示数如图所示，可读出电流表A1的示数是________mA，电流表A2的示数是________μA...
