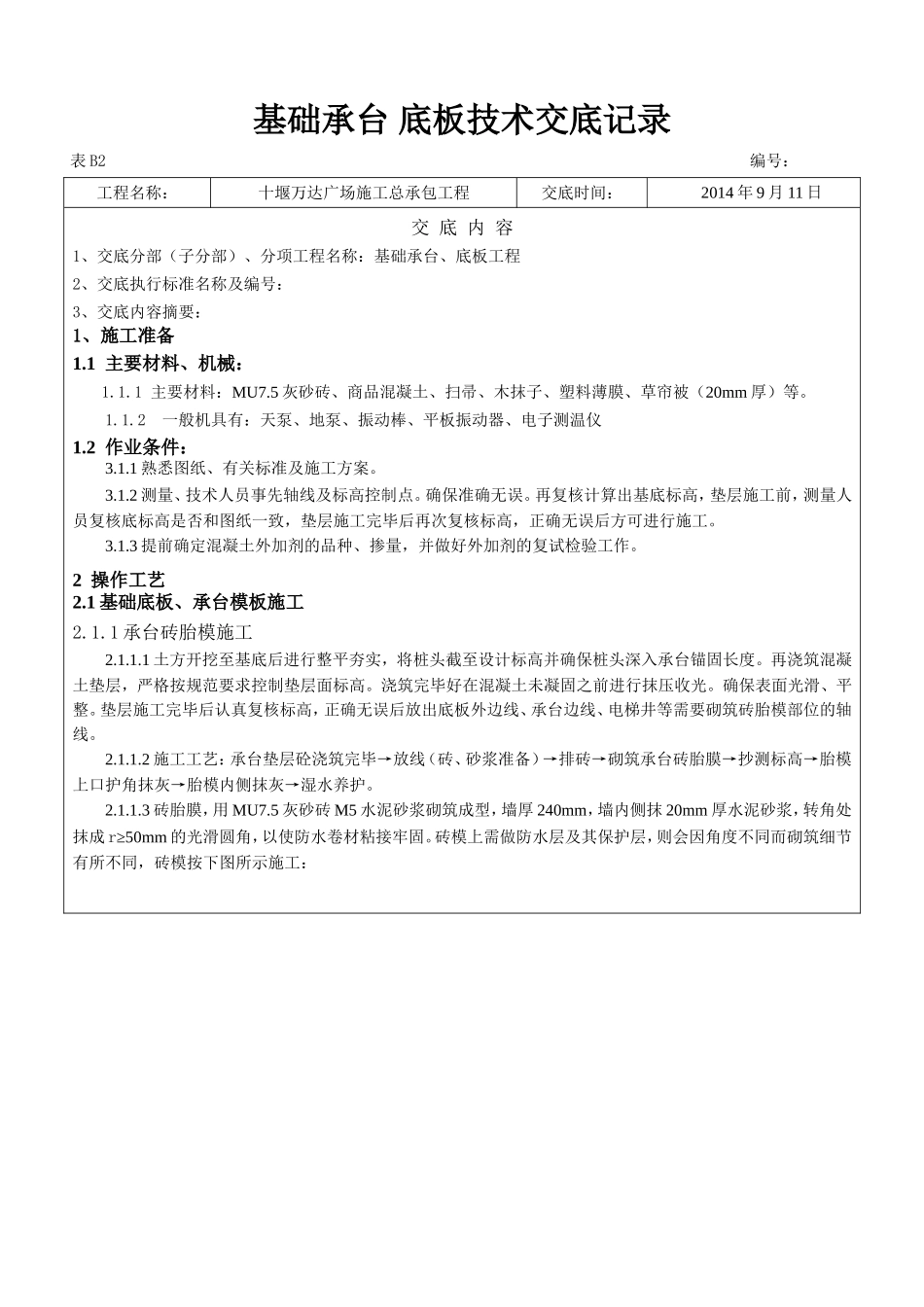

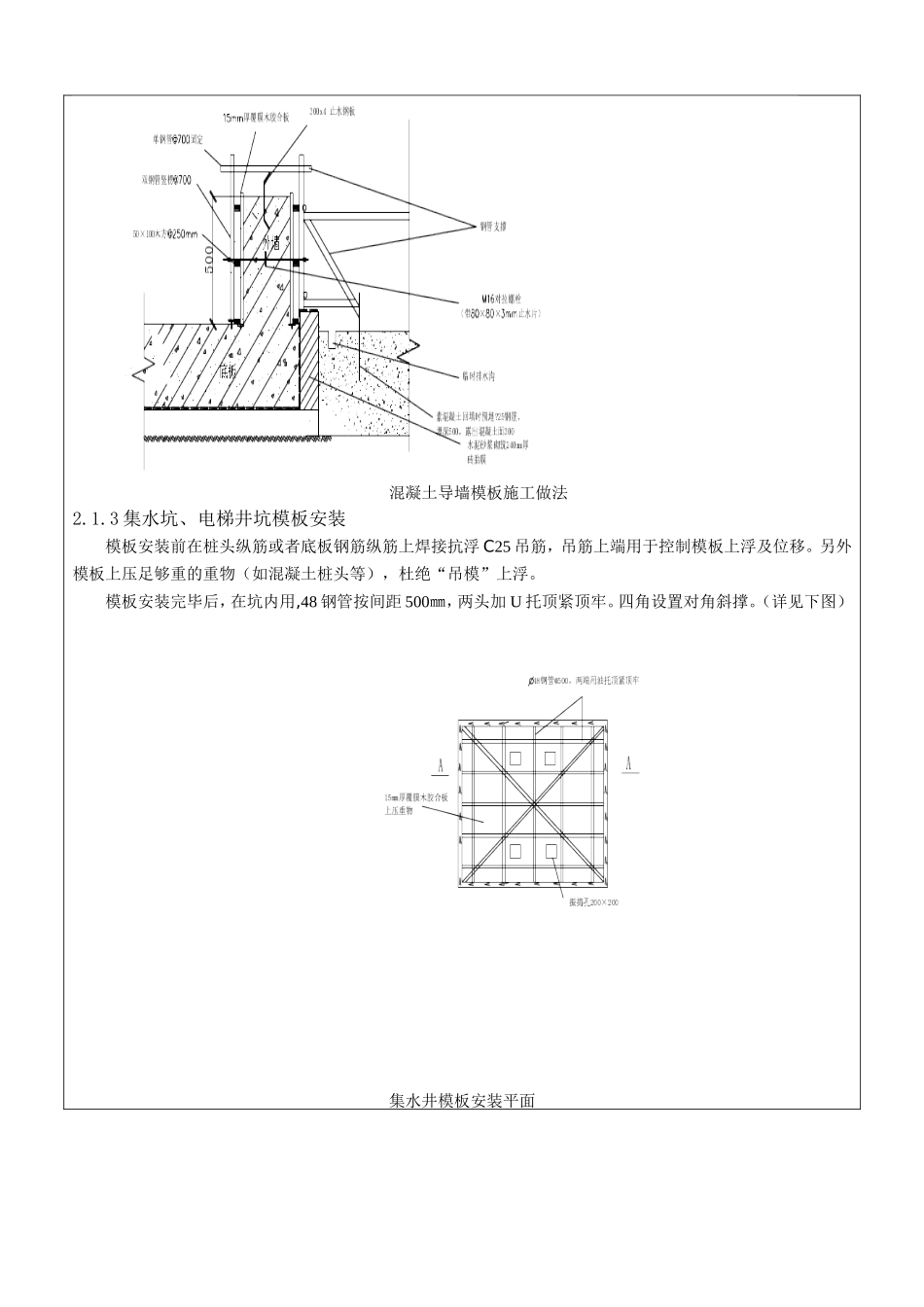

基础承台底板技术交底记录表B2编号：工程名称：十堰万达广场施工总承包工程交底时间：2014年9月11日交底内容1、交底分部（子分部）、分项工程名称：基础承台、底板工程2、交底执行标准名称及编号：3、交底内容摘要：1、施工准备1.1主要材料、机械：1.1.1主要材料：MU7.5灰砂砖、商品混凝土、扫帚、木抹子、塑料薄膜、草帘被（20mm厚）等。1.1.2一般机具有：天泵、地泵、振动棒、平板振动器、电子测温仪1.2作业条件：3.1.1熟悉图纸、有关标准及施工方案。3.1.2测量、技术人员事先轴线及标高控制点。确保准确无误。再复核计算出基底标高，垫层施工前，测量人员复核底标高是否和图纸一致，垫层施工完毕后再次复核标高，正确无误后方可进行施工。3.1.3提前确定混凝土外加剂的品种、掺量，并做好外加剂的复试检验工作。2操作工艺2.1基础底板、承台模板施工2.1.1承台砖胎模施工2.1.1.1土方开挖至基底后进行整平夯实，将桩头截至设计标高并确保桩头深入承台锚固长度。再浇筑混凝土垫层，严格按规范要求控制垫层面标高。浇筑完毕好在混凝土未凝固之前进行抹压收光。确保表面光滑、平整。垫层施工完毕后认真复核标高，正确无误后放出底板外边线、承台边线、电梯井等需要砌筑砖胎模部位的轴线。2.1.1.2施工工艺：承台垫层砼浇筑完毕→放线（砖、砂浆准备）→排砖→砌筑承台砖胎膜→抄测标高→胎模上口护角抹灰→胎模内侧抹灰→湿水养护。2.1.1.3砖胎膜，用MU7.5灰砂砖M5水泥砂浆砌筑成型，墙厚240mm，墙内侧抹20mm厚水泥砂浆，转角处抹成r≥50mm的光滑圆角，以使防水卷材粘接牢固。砖模上需做防水层及其保护层，则会因角度不同而砌筑细节有所不同，砖模按下图所示施工：承台砖胎模大样图（直角）承台斜面放坡做法2.1.1.4砖胎模施工完后，承台坑土对称回填，回填前用木方或钢管临时固定，回填土必须分层夯实，分层厚度不大于250mm，压实系数≥0.94。不得采用淤泥质土及建筑垃圾回填。2.1.2基础底板外模施工基础底板外模采用240厚灰砂砖墙，砌筑高度高出基础底板顶面两皮砖（墙内侧抹20mm厚水泥砂浆，直角部位要求抹成r≥50mm的光滑圆角，以使防水卷材粘接牢固）。导墙高度500mm,浇筑混凝土之前要做“吊模”，导墙两侧模板用对拉螺杆固定，外侧增加钢管顶紧顶牢。具体措施如下图：混凝土导墙模板施工做法2.1.3集水坑、电梯井坑模板安装模板安装前在桩头纵筋或者底板钢筋纵筋上焊接抗浮C25吊筋，吊筋上端用于控制模板上浮及位移。另外模板上压足够重的重物（如混凝土桩头等），杜绝“吊模”上浮。模板安装完毕后，在坑内用,48钢管按间距500㎜，两头加U托顶紧顶牢。四角设置对角斜撑。（详见下图）集水井模板安装平面A-A剖面图2.1.4基础梁砖胎模施工2.1.4.1土方开挖至基础梁底后进行整平夯实，再浇筑混凝土垫层，严格按规范要求控制垫层面标高。浇筑完毕好在混凝土未凝固之前进行抹压收光。确保表面光滑、平整。垫层施工完毕后认真复核标高，正确无误后放出基础梁轴线、外边线。2.1..4.2施工工艺：基础梁垫层砼浇筑完毕→放线（砖、砂浆准备）→排砖→砌筑基础梁砖胎膜→抄测标高→胎模上口护角抹灰→胎模内侧抹灰→湿水养护。2.1.4.3砖胎膜，用MU7.5灰砂砖M5水泥砂浆砌筑成型，墙厚240mm，墙内侧抹20mm厚水泥砂浆，转角处抹成r≥50mm的光滑圆角，以使防水卷材粘接牢固。砖胎模砌筑时两端要和基础砖胎模事先预留的斜槎咬合密实。砖模按下图所示施工：基础梁砖胎模砌筑示意图基础梁砖胎模砌筑断面2.1.4.4基础梁砖胎模施工完后，基础梁两侧土对称回填，回填前用木方或钢管临时固定，回填土必须分层夯实，分层厚度不大于250mm，压实系数≥0.94。不得采用淤泥质土及建筑垃圾回填。2.2．基础底板、承台钢筋施工2.2.1钢筋保护层表2-1钢筋保护层厚度构件名称地下室外墙及水池侧壁地下室底板底桩基筏板、承台基础梁外墙外侧与水池内侧外墙内侧与水池外侧板底板面板底板面梁底、梁侧梁面混凝土保护层厚度5030503050305030注：除满足表中规定外，混凝土保护层厚度尚不应小于钢筋的公称直径。本工程钢筋保护层竖向构件（墙、柱、梁侧）采用标准塑料垫块，间距为1000mm×1000mm，水平构件（筏板、承台）钢筋保...
