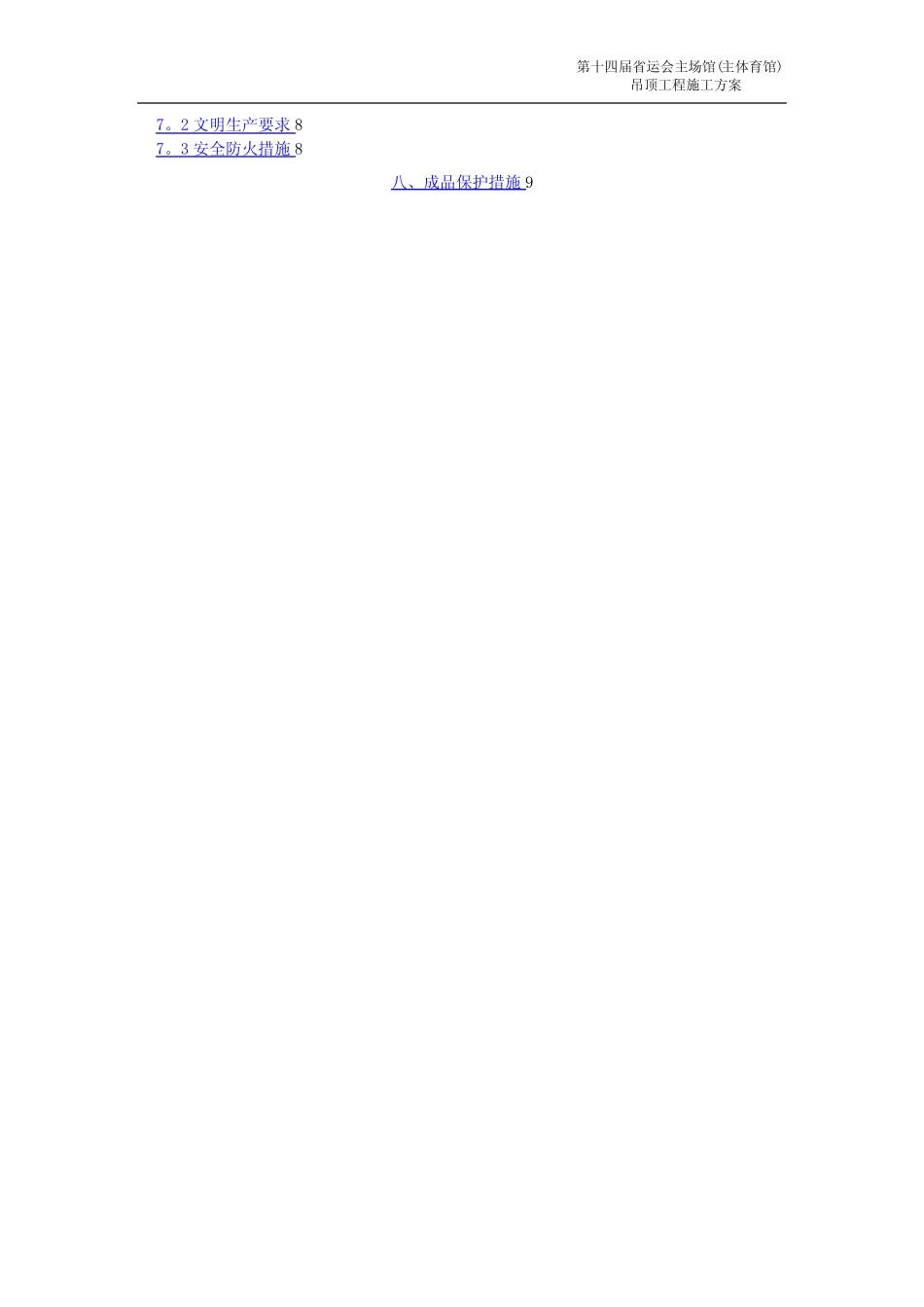

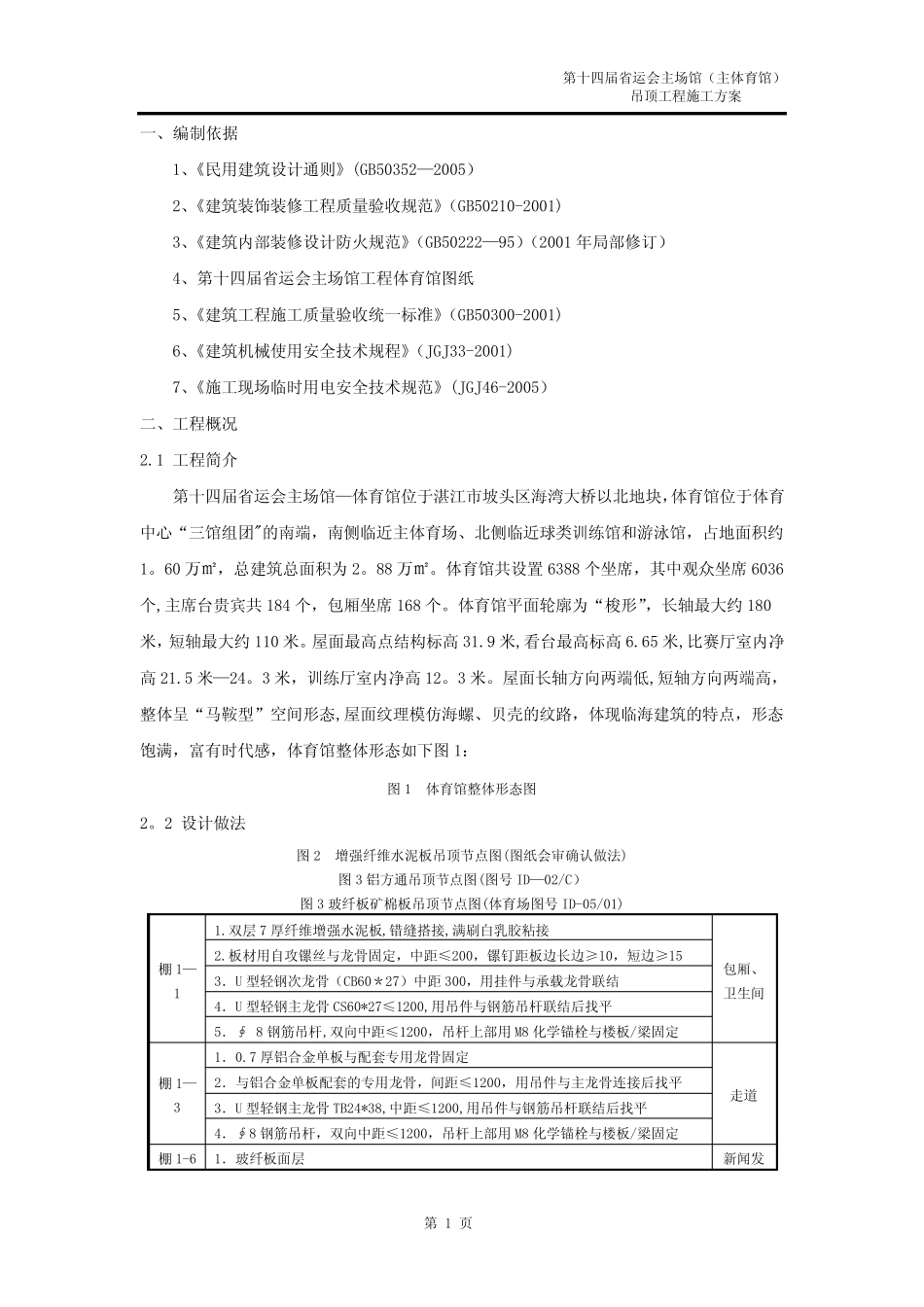

第十四届省运会主场馆(主体育馆)吊顶工程施工方案目录一、编制依据1二、工程概况12.1工程简介12。2设计做法1三、施工准备23。1技术准备23。2人员配备23.3材料准备23。4机具准备23。5施工条件3四、施工部署34。1施工组织34.2施工流程34。3人员及机具投入34。4施工计划工期3五、施工方法45.1基面处理45.2增强纤维水泥板施工工艺45.2。1施工流程45.2。2施工要点45.3玻纤板、矿棉板施工工艺55。3。1施工流程55。3。2施工要点55。4铝方通施工工艺65.4。1施工流程65.4.2施工要点6六、质量控制76。1增强纤维水泥板76。1。1主控项目76.1.2一般项目76。2玻纤板、矿棉板吊顶76。2。1主控项目76.2.2一般项目76.3铝方通吊顶76.3.1主控项目86.3。2一般项目8七、安全文明施工87.1安全施工措施8第十四届省运会主场馆(主体育馆)吊顶工程施工方案7。2文明生产要求87。3安全防火措施8八、成品保护措施9第十四届省运会主场馆(主体育馆)吊顶工程施工方案第1页一、编制依据1、《民用建筑设计通则》(GB50352—2005)2、《建筑装饰装修工程质量验收规范》(GB50210-2001)3、《建筑内部装修设计防火规范》(GB50222—95)(2001年局部修订)4、第十四届省运会主场馆工程体育馆图纸5、《建筑工程施工质量验收统一标准》(GB50300-2001)6、《建筑机械使用安全技术规程》(JGJ33-2001)7、《施工现场临时用电安全技术规范》(JGJ46-2005)二、工程概况2.1工程简介第十四届省运会主场馆—体育馆位于湛江市坡头区海湾大桥以北地块,体育馆位于体育中心“三馆组团"的南端,南侧临近主体育场、北侧临近球类训练馆和游泳馆,占地面积约1。60万㎡,总建筑总面积为2。88万㎡。体育馆共设置6388个坐席,其中观众坐席6036个,主席台贵宾共184个,包厢坐席168个。体育馆平面轮廓为“梭形”,长轴最大约180米,短轴最大约110米。屋面最高点结构标高31.9米,看台最高标高6.65米,比赛厅室内净高21.5米—24。3米,训练厅室内净高12。3米。屋面长轴方向两端低,短轴方向两端高,整体呈“马鞍型”空间形态,屋面纹理模仿海螺、贝壳的纹路,体现临海建筑的特点,形态饱满,富有时代感,体育馆整体形态如下图1:图1体育馆整体形态图2。2设计做法图2增强纤维水泥板吊顶节点图(图纸会审确认做法)图3铝方通吊顶节点图(图号ID—02/C)图3玻纤板矿棉板吊顶节点图(体育场图号ID-05/01)棚1—11.双层7厚纤维增强水泥板,错缝搭接,满刷白乳胶粘接包厢、卫生间2.板材用自攻镙丝与龙骨固定,中距≤200,镙钉距板边长边≥10,短边≥153.U型轻钢次龙骨(CB60*27)中距300,用挂件与承载龙骨联结4.U型轻钢主龙骨CS60*27≤1200,用吊件与钢筋吊杆联结后找平5.∮8钢筋吊杆,双向中距≤1200,吊杆上部用M8化学锚栓与楼板/梁固定棚1—31.0.7厚铝合金单板与配套专用龙骨固定走道2.与铝合金单板配套的专用龙骨,间距≤1200,用吊件与主龙骨连接后找平3.U型轻钢主龙骨TB24*38,中距≤1200,用吊件与钢筋吊杆联结后找平4.∮8钢筋吊杆,双向中距≤1200,吊杆上部用M8化学锚栓与楼板/梁固定棚1-61.玻纤板面层新闻发第十四届省运会主场馆(主体育馆)吊顶工程施工方案第2页2.T型轻钢横撑龙骨TB24*28,间距600,与次龙骨插接布会厅、休息室3.T型轻钢次龙骨TB24*28,间距600,与主龙骨插接4.U型轻钢主龙骨TB24*38,中距1200,用吊件与钢筋吊杆联结后找平5.∮8钢筋吊杆,双向中距≤1200,吊杆上部用M8化学锚栓与楼板/梁固定三、施工准备3.1技术准备1、学习和审查图纸,核对平面尺寸和标高;掌握设计内容及各项工序技术要求,了解工程规模、特点、工程量和质量要求。2、查勘施工现场,摸清工程现场情况,收集施工需要的各项资料,主要的是吊顶的放线情况及结构完成现状.3、研究学习施工方案,确定施工路线、顺序、范围等。由于吊顶的装饰质量为难点及重点,特别是平整度的控制,测量人员需做好测量放线工作.4、根据施工方案编制技术交底,并向参加施工人员进行详细的技术和安全技术交底。3.2人员配备1、各工序根据工序的特点做好人员安排(包括人员数量、业务素质),将人员分成若干个小组,并配备好相应的电工机械工等,测量放线人员由项目部统一配备。2、施工前...
