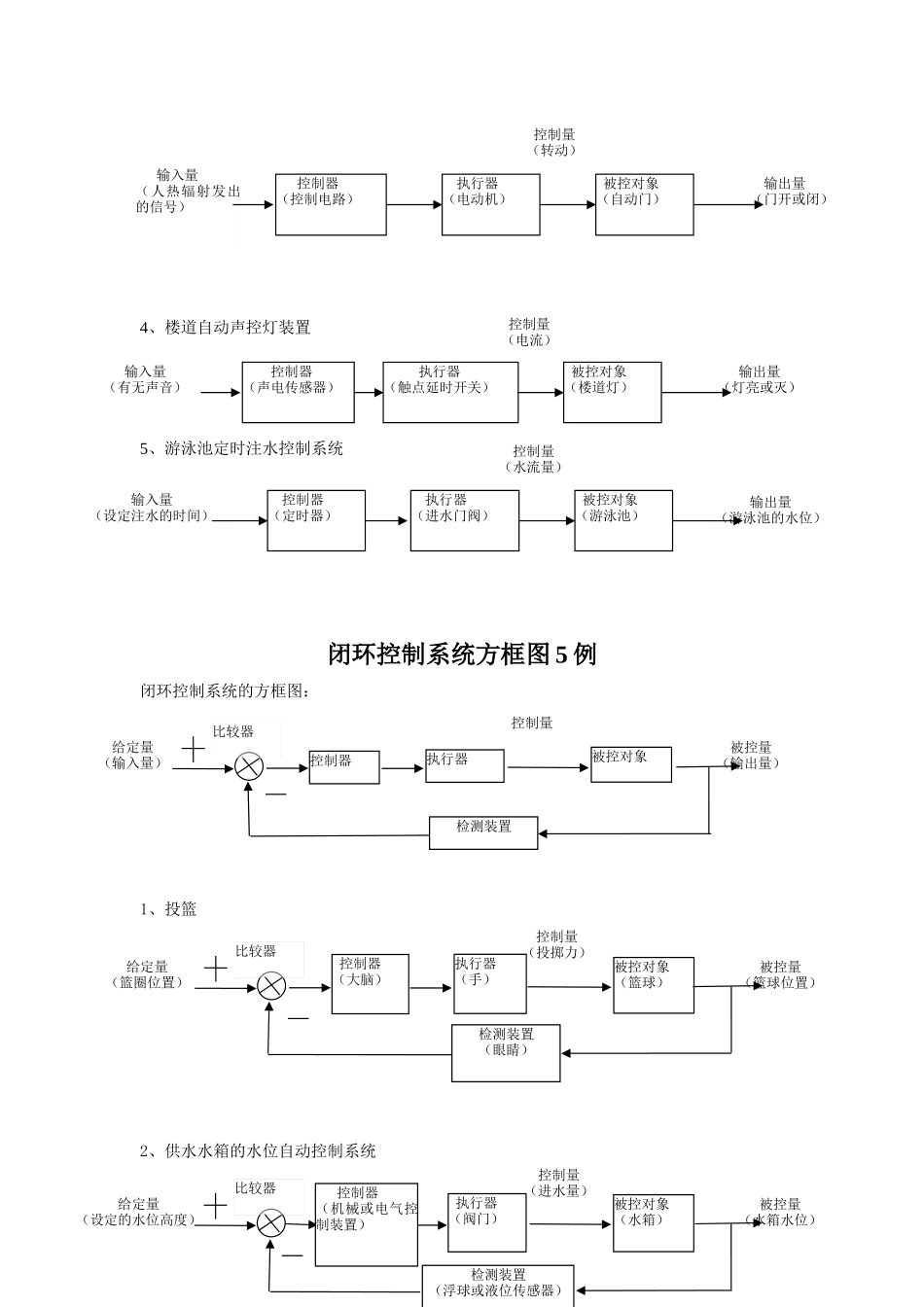

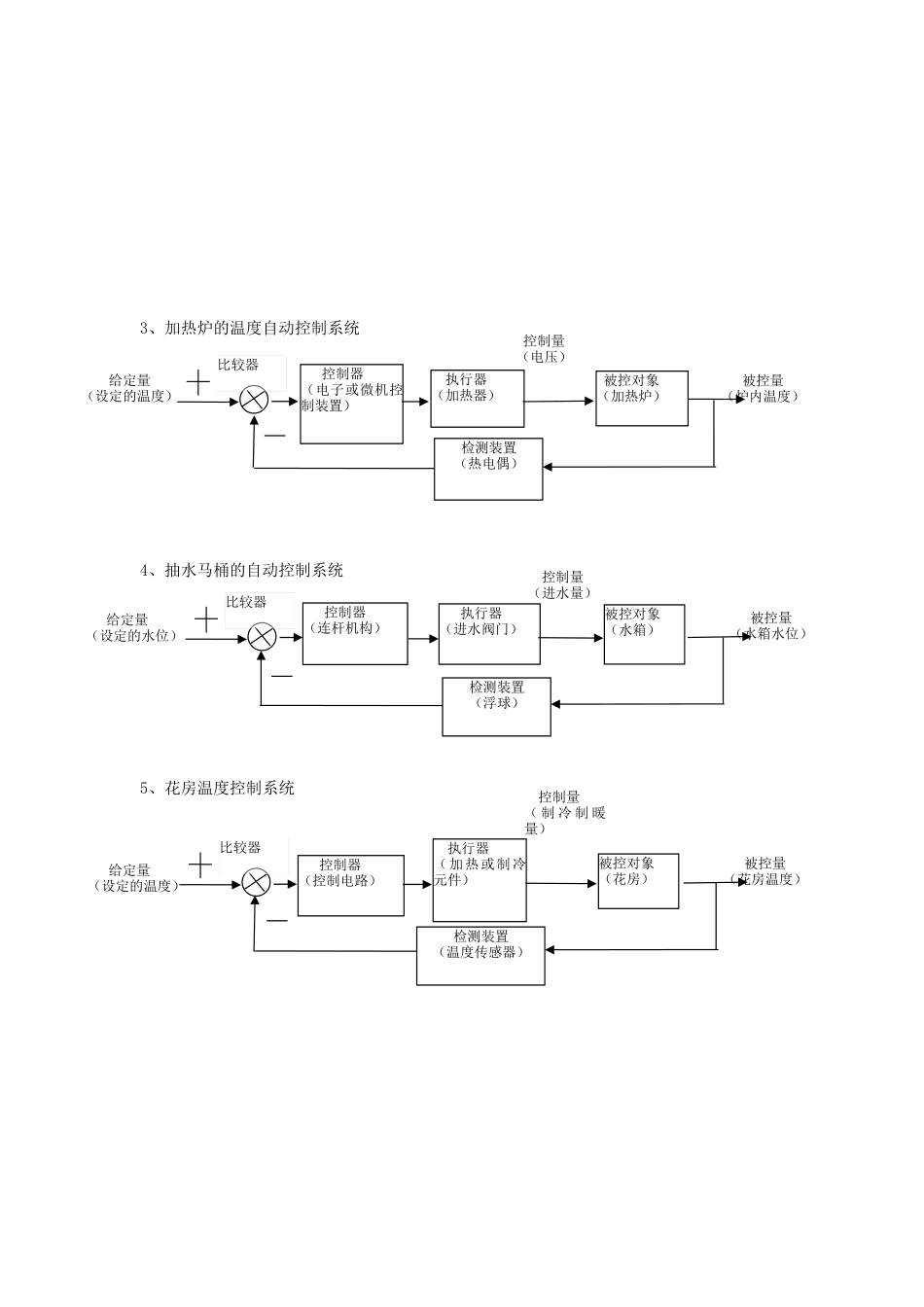

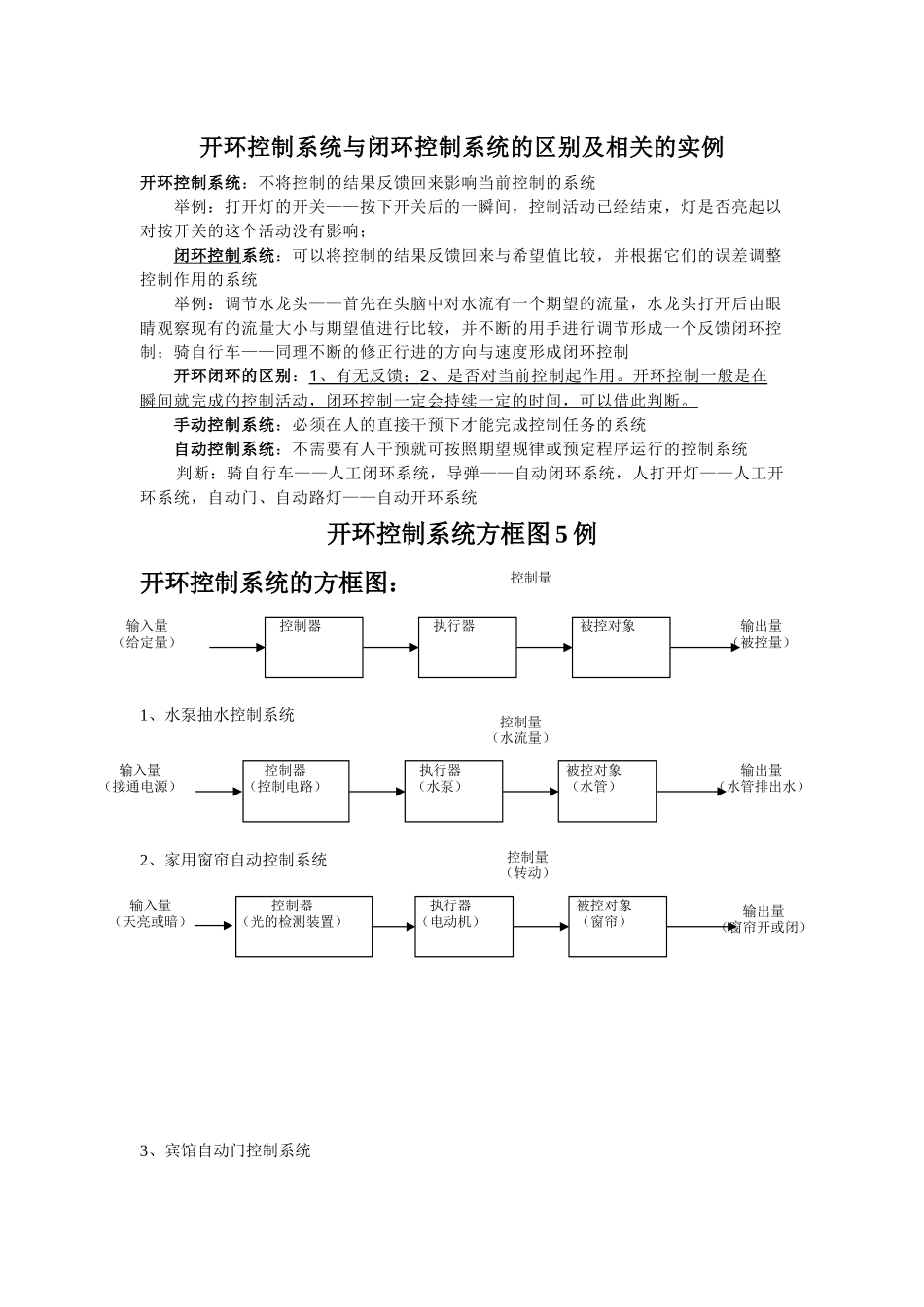

开环控制系统与闭环控制系统的区别及相关的实例开环控制系统:不将控制的结果反馈回来影响当前控制的系统举例:打开灯的开关——按下开关后的一瞬间,控制活动已经结束,灯是否亮起以对按开关的这个活动没有影响;闭环控制系统:可以将控制的结果反馈回来与希望值比较,并根据它们的误差调整控制作用的系统举例:调节水龙头——首先在头脑中对水流有一个期望的流量,水龙头打开后由眼睛观察现有的流量大小与期望值进行比较,并不断的用手进行调节形成一个反馈闭环控制;骑自行车——同理不断的修正行进的方向与速度形成闭环控制开环闭环的区别:1、有无反馈;2、是否对当前控制起作用。开环控制一般是在瞬间就完成的控制活动,闭环控制一定会持续一定的时间,可以借此判断。手动控制系统:必须在人的直接干预下才能完成控制任务的系统自动控制系统:不需要有人干预就可按照期望规律或预定程序运行的控制系统判断:骑自行车——人工闭环系统,导弹——自动闭环系统,人打开灯——人工开环系统,自动门、自动路灯——自动开环系统开环控制系统方框图5例开环控制系统的方框图:1、水泵抽水控制系统2、家用窗帘自动控制系统3、宾馆自动门控制系统控制量输出量(被控量)被控对象执行器控制器输入量(给定量)控制量(水流量)输出量(水管排出水)被控对象(水管)执行器(水泵)控制器(控制电路)输入量(接通电源)控制量(转动)输出量(窗帘开或闭)被控对象(窗帘)执行器(电动机)控制器(光的检测装置)输入量(天亮或暗)4、楼道自动声控灯装置5、游泳池定时注水控制系统闭环控制系统方框图5例闭环控制系统的方框图:1、投篮2、供水水箱的水位自动控制系统控制量(水流量)输出量(游泳池的水位)被控对象(游泳池)执行器(进水门阀)控制器(定时器)输入量(设定注水的时间)控制量(电流)输出量(灯亮或灭)被控对象(楼道灯)执行器(触点延时开关)控制器(声电传感器)输入量(有无声音)控制量(转动)输出量(门开或闭)被控对象(自动门)执行器(电动机)控制器(控制电路)输入量(人热辐射发出的信号)比较器控制量检测装置给定量(输入量)被控量(输出量)被控对象执行器控制器比较器控制量(投掷力)检测装置(眼睛)给定量(篮圈位置)被控量(篮球位置)被控对象(篮球)执行器(手)控制器(大脑)比较器控制量(进水量)检测装置(浮球或液位传感器)给定量(设定的水位高度)被控量(水箱水位)被控对象(水箱)执行器(阀门)控制器(机械或电气控制装置)3、加热炉的温度自动控制系统4、抽水马桶的自动控制系统5、花房温度控制系统比较器控制量(电压)检测装置(热电偶)给定量(设定的温度)被控量(炉内温度)被控对象(加热炉)执行器(加热器)控制器(电子或微机控制装置)比较器控制量(进水量)检测装置(浮球)给定量(设定的水位)被控量(水箱水位)被控对象(水箱)执行器(进水阀门)控制器(连杆机构)比较器控制量(制冷制暖量)检测装置(温度传感器)被控量(花房温度)被控对象(花房)执行器(加热或制冷元件)控制器(控制电路)给定量(设定的温度)
