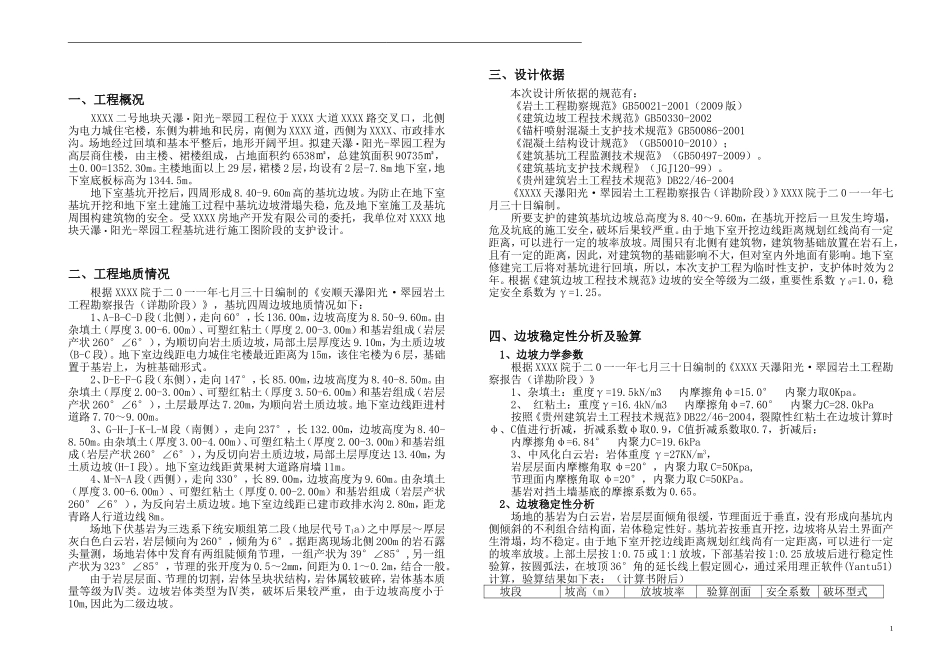

1/4
基坑边坡支护设计_第2页

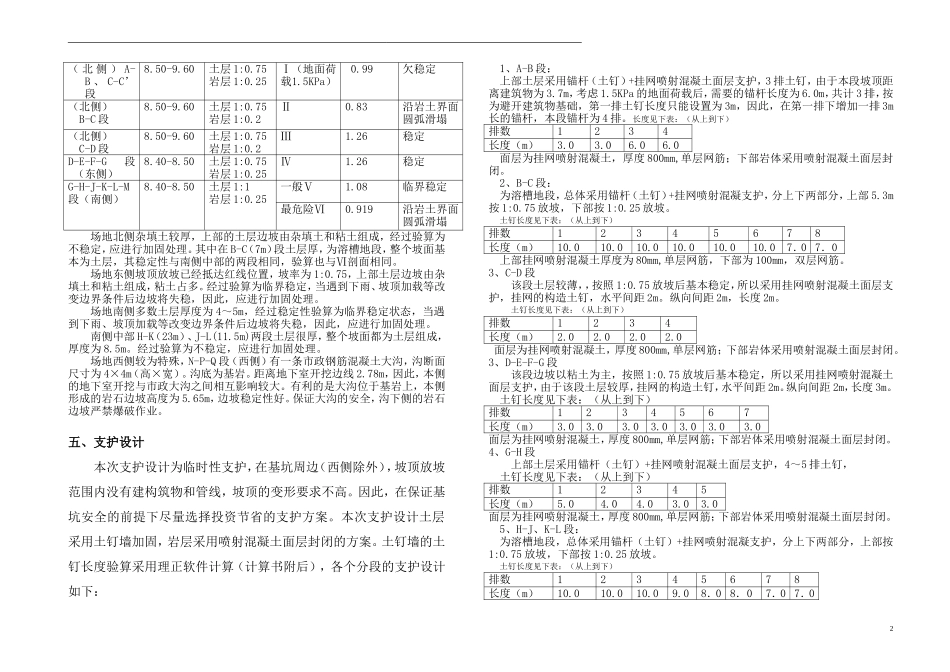

2/4
基坑边坡支护设计_第3页

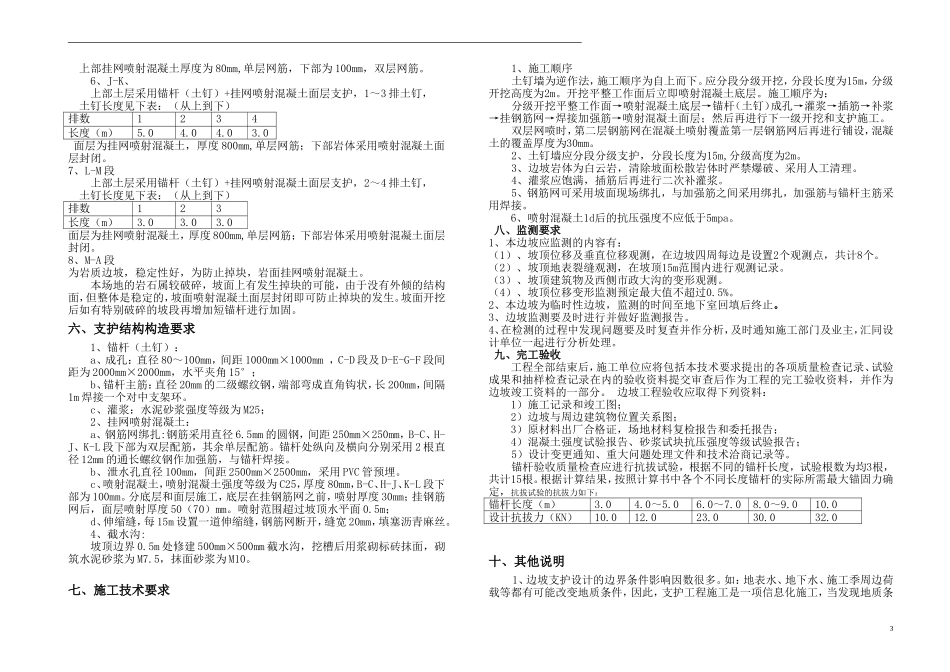

3/4
一、工程概况XXXX二号地块天瀑·阳光-翠园工程位于XXXX大道XXXX路交叉口,北侧为电力城住宅楼,东侧为耕地和民房,南侧为XXXX道,西侧为XXXX、市政排水沟。场地经过回填和基本平整后,地形开阔平坦。拟建天瀑·阳光-翠园工程为高层商住楼,由主楼、裙楼组成,占地面积约6538㎡,总建筑面积90735㎡,±0.00=1352.30m。主楼地面以上29层,裙楼2层,均设有2层-7.8m地下室,地下室底板标高为1344.5m。地下室基坑开挖后,四周形成8.40-9.60m高的基坑边坡。为防止在地下室基坑开挖和地下室土建施工过程中基坑边坡滑塌失稳,危及地下室施工及基坑周围构建筑物的安全。受XXXX房地产开发有限公司的委托,我单位对XXXX地块天瀑·阳光-翠园工程基坑进行施工图阶段的支护设计。二、工程地质情况根据XXXX院于二0一一年七月三十日编制的《安顺天瀑阳光·翠园岩土工程勘察报告(详勘阶段)》,基坑四周边坡地质情况如下:1、A-B-C-D段(北侧),走向60°,长136.00m,边坡高度为8.50-9.60m。由杂填土(厚度3.00-6.00m)、可塑红粘土(厚度2.00-3.00m)和基岩组成(岩层产状260°∠6°),为顺切向岩土质边坡,局部土层厚度达9.10m,为土质边坡(B-C段)。地下室边线距电力城住宅楼最近距离为15m,该住宅楼为6层,基础置于基岩上,为桩基础形式。2、D-E-F-G段(东侧),走向147°,长85.00m,边坡高度为8.40-8.50m。由杂填土(厚度2.00-3.00m)、可塑红粘土(厚度3.50-6.00m)和基岩组成(岩层产状260°∠6°),土层最厚达7.20m,为顺向岩土质边坡。地下室边线距进村道路7.70~9.00m。3、G-H-J-K-L-M段(南侧),走向237°,长132.00m,边坡高度为8.40-8.50m。由杂填土(厚度3.00-4.00m)、可塑红粘土(厚度2.00-3.00m)和基岩组成(岩层产状260°∠6°),为反切向岩土质边坡,局部土层厚度达13.40m,为土质边坡(H-I段)。地下室边线距黄果树大道路肩墙11m。4、M-N-A段(西侧),走向330°,长89.00m,边坡高度为9.60m。由杂填土(厚度3.00-6.00m)、可塑红粘土(厚度0.00-2.00m)和基岩组成(岩层产状260°∠6°),为反向岩土质边坡。地下室边线距已建市政排水沟2.80m,距龙青路人行道边线8m。场地下伏基岩为三迭系下统安顺组第二段(地层代号T1a)之中厚层~厚层灰白色白云岩,岩层倾向为260°,倾角为6°。据距离现场北侧200m的岩石露头量测,场地岩体中发育有两组陡倾角节理,一组产状为39°∠85°,另一组产状为323°∠85°,节理的张开度为0.5~2mm,间距为0.1~0.2m,结合一般。由于岩层层面、节理的切割,岩体呈块状结构,岩体属较破碎,岩体基本质量等级为Ⅳ类。边坡岩体类型为Ⅳ类,破坏后果较严重,由于边坡高度小于10m,因此为二级边坡。三、设计依据本次设计所依据的规范有:《岩土工程勘察规范》GB50021-2001(2009版)《建筑边坡工程技术规范》GB50330-2002《锚杆喷射混凝土支护技术规范》GB50086-2001《混凝土结构设计规范》(GB50010-2010);《建筑基坑工程监测技术规范》(GB50497-2009)。《建筑基坑支护技术规程》(JGJ120-99)。《贵州建筑岩土工程技术规范》DB22/46-2004《XXXX天瀑阳光·翠园岩土工程勘察报告(详勘阶段)》XXXX院于二0一一年七月三十日编制。所要支护的建筑基坑边坡总高度为8.40~9.60m,在基坑开挖后一旦发生垮塌,危及坑底的施工安全,破坏后果较严重。由于地下室开挖边线距离规划红线尚有一定距离,可以进行一定的坡率放坡。周围只有北侧有建筑物,建筑物基础放置在岩石上,且有一定的距离,因此,对建筑物的基础影响不大,但对室内外地面有影响。地下室修建完工后将对基坑进行回填,所以,本次支护工程为临时性支护,支护体时效为2年。根据《建筑边坡工程技术规范》边坡的安全等级为二级,重要性系数γ0=1.0,稳定安全系数为γ=1.25。四、边坡稳定性分析及验算1、边坡力学参数根据XXXX院于二0一一年七月三十日编制的《XXXX天瀑阳光·翠园岩土工程勘察报告(详勘阶段)》1、杂填土:重度γ=19.5kN/m3内摩擦角φ=15.0°内聚力取0Kpa。2、红粘土:重度γ=16.4kN/m3内摩擦角φ=7.60°内聚力C=28.0kPa按照《贵州建筑岩土工程技术规范》DB22/46-2004,裂隙性红...
