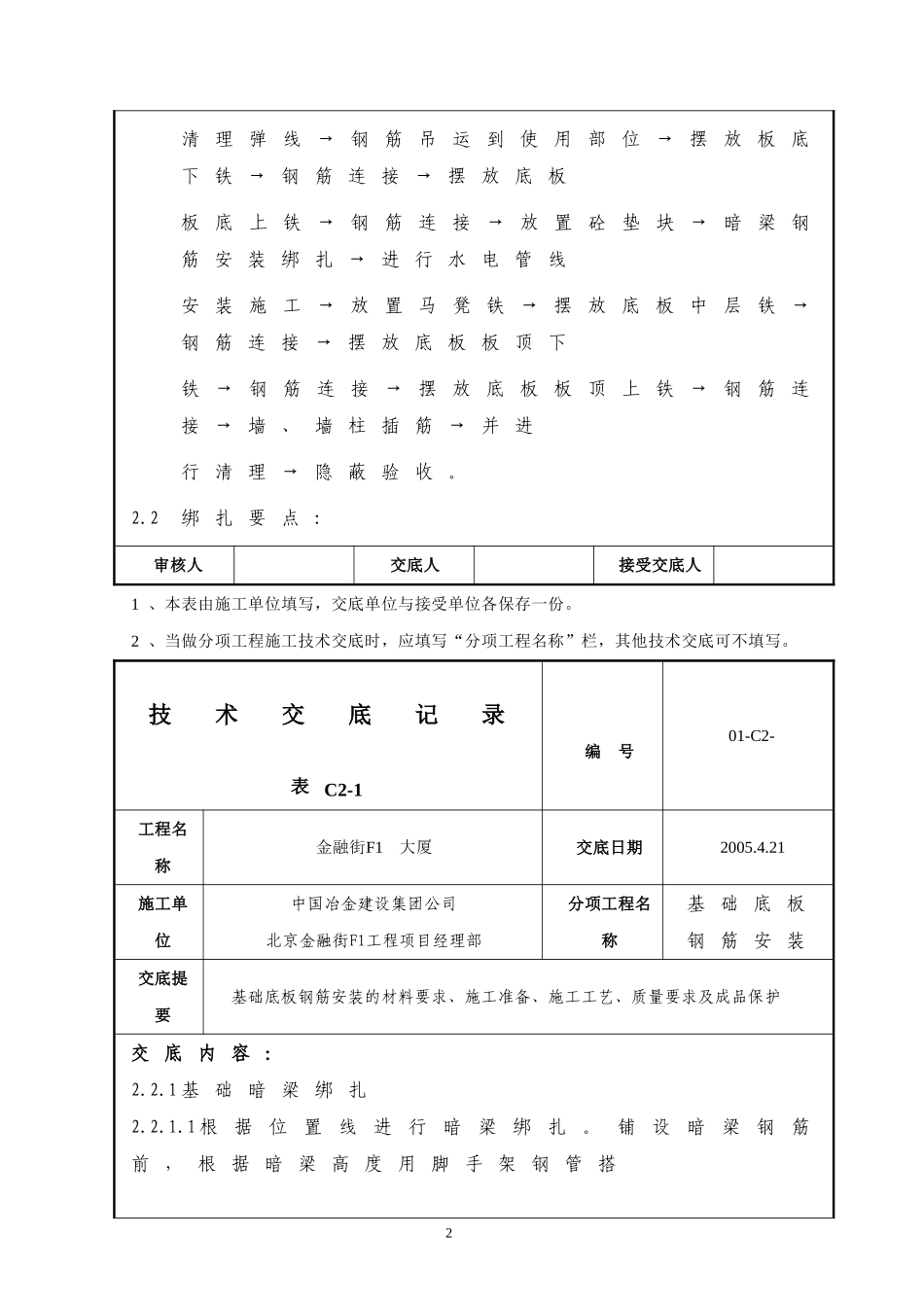

技术交底记录表C2-1编号01-C2-工程名称金融街F1大厦交底日期2005.4.21施工单位中国冶金建设集团公司北京金融街F1工程项目经理部分项工程名称基础底板钢筋安装交底提要基础底板钢筋安装的材料要求、施工准备、施工工艺、质量要求及成品保护交底内容：一、施工准备1.1材料准备1.1.1钢筋成品及半成品符合设计及规范要求。1.1.2钢筋成品及半成品按绑扎顺序分类、分区堆放。存放场地挂标识牌标明：钢筋规格、钢筋编号、使用部位及数量。1.1.220#（镀锌）钢丝1.2主要机具钢筋钩子、撬棍、绑扎架、钢丝刷子、手推车、粉笔、钢卷尺、墨斗、石笔等1.3作业条件1.3.1垫层混凝土浇注完毕，防水工程完毕，验收合格1.3.2熟悉图纸，钢筋下料完成。在垫层上弹出钢筋位置线。1.3.3夜间施工时，应有足够的照明设施。二、钢筋绑扎2.1工艺流程:1清理弹线→钢筋吊运到使用部位→摆放板底下铁→钢筋连接→摆放底板板底上铁→钢筋连接→放置砼垫块→暗梁钢筋安装绑扎→进行水电管线安装施工→放置马凳铁→摆放底板中层铁→钢筋连接→摆放底板板顶下铁→钢筋连接→摆放底板板顶上铁→钢筋连接→墙、墙柱插筋→并进行清理→隐蔽验收。2.2绑扎要点:审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号01-C2-工程名称金融街F1大厦交底日期2005.4.21施工单位中国冶金建设集团公司北京金融街F1工程项目经理部分项工程名称基础底板钢筋安装交底提要基础底板钢筋安装的材料要求、施工准备、施工工艺、质量要求及成品保护交底内容：2.2.1基础暗梁绑扎2.2.1.1根据位置线进行暗梁绑扎。铺设暗梁钢筋前，根据暗梁高度用脚手架钢管搭2设临时钢筋绑扎架；先放置暗梁上铁主筋在临时钢筋绑扎架上，并用直螺纹套筒将主筋连接起来，然后套暗梁箍筋，箍筋开口相互错开。2.2.1.2穿暗梁底铁钢筋，直螺纹套管连接，主筋两端位置固定好后，在上、下主筋上用石笔画出箍筋的间距位置，按照所分出的点进行绑扎，根据图纸控制好主筋间距及层数，暗梁四角要采用兜扣绑法。2.2.1.3箍筋弯钩叠合处，在梁中间应交叉绑扎，箍筋弯钩平直长度需符合设计规定。绑丝头要求在绑扎时丝头朝内。2.2.2底板钢筋2.2.2.1板内满布通长筋遇洞口（坑）时断开，符合设计及相关规范要求，底板内的上下层钢筋在外墙内的弯折长度满足设计及相关规范要求。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。3技术交底记录表C2-1编号01-C2-工程名称金融街F1大厦交底日期2005.4.21施工单位中国冶金建设集团公司北京金融街F1工程项目经理部分项工程名称基础底板钢筋安装交底提要基础底板钢筋安装的材料要求、施工准备、施工工艺、质量要求及成品保护交底内容：2.2.2.2在钢筋下铁上，用粉笔@3m画出底板钢筋的间距分格线。2.2.2.3水电管线安装施工完后摆放垫块，垫块摆完后摆放马凳（马登钢筋同底板钢筋），马凳铁支腿要放在钢筋上。且在马凳铁上划分钢筋上层网南北方向的钢筋间距分格线，并摆放好钢筋，上面保护层为25mm，如下图所示。马凳高度h＝板厚－上下层钢筋直径－保护层厚度。2.2.2.4底板钢筋绑扎采用八字扣，并且所有交叉点全部绑扎牢固。2.2.2.5按标高控制底板厚度，钢筋绑扎时要注意在绑扎下层钢筋时，扎头向上，在绑扎上层时，扎头向下，并及时将扎头扳向钢筋网片内，以保证浇筑混凝土后绑丝不露出混凝土表面。2.2.3墙体、柱插筋2.2.3.1底板、梁的钢筋绑扎完毕后，根据底板上4弹好的内、外墙、柱子位置线进行插筋，并与底板、梁钢筋绑扎牢固。2.2.3.2地下室外墙外侧钢筋为竖筋在外，水平筋在内。2.2.3.3地下室墙体暗柱主筋应锚入底板并与上下铁绑扎牢固。为保证暗柱主筋不偏位，还需在底板内对应放出的位置线绑扎定位箍筋，详见构造要求。2.2.3.4钢板止水带固定：施工缝采用钢板止水带时，为了保持钢板止水带顺直，出现气孔、砂眼而造成漏水隐患。水平方向止水带与垂直方向钢板止水带必在此带两边焊上φ...
