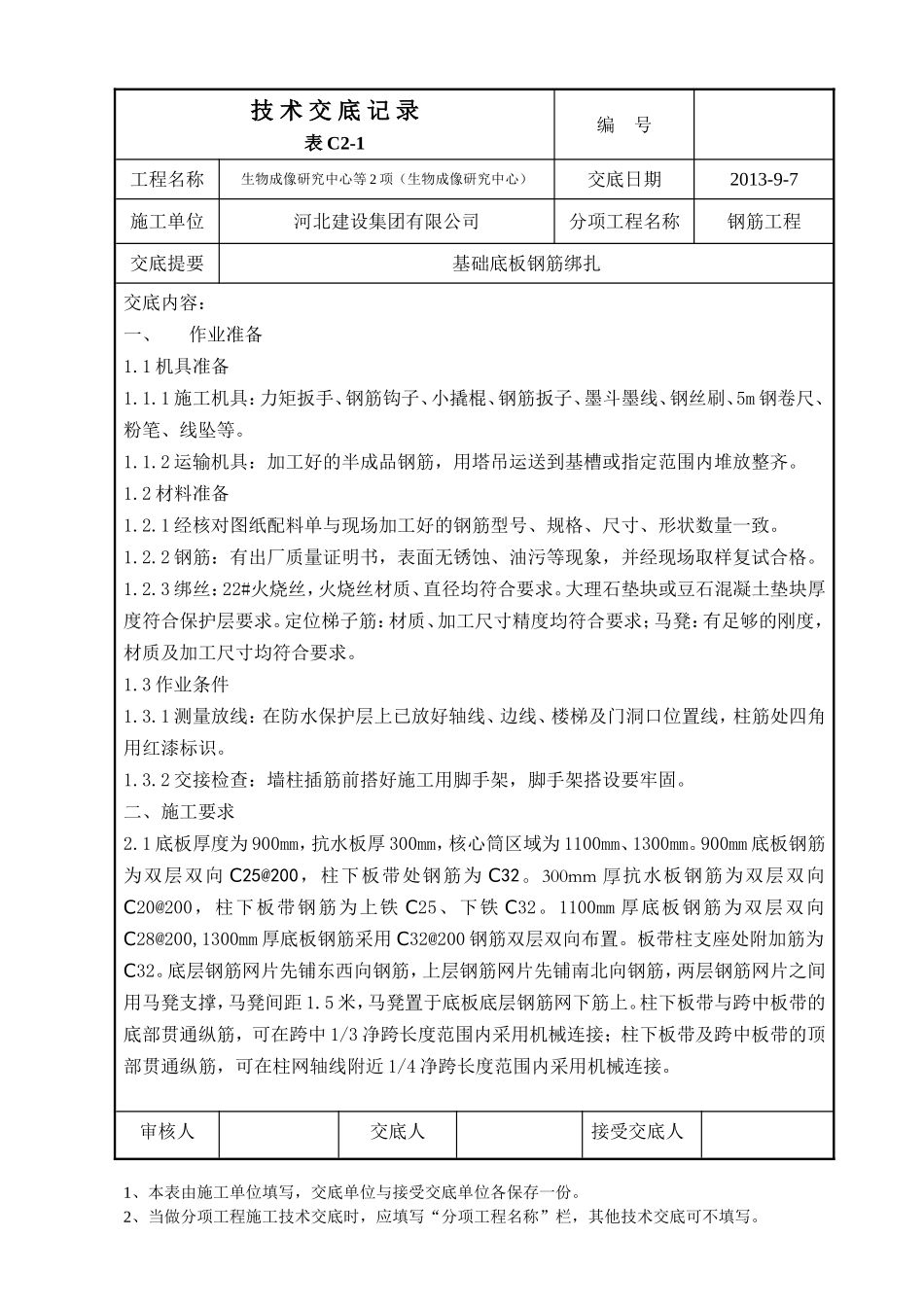

1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称生物成像研究中心等2项（生物成像研究中心）交底日期2013-9-7施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要基础底板钢筋绑扎交底内容：一、作业准备1.1机具准备1.1.1施工机具：力矩扳手、钢筋钩子、小撬棍、钢筋扳子、墨斗墨线、钢丝刷、5m钢卷尺、粉笔、线坠等。1.1.2运输机具：加工好的半成品钢筋，用塔吊运送到基槽或指定范围内堆放整齐。1.2材料准备1.2.1经核对图纸配料单与现场加工好的钢筋型号、规格、尺寸、形状数量一致。1.2.2钢筋：有出厂质量证明书，表面无锈蚀、油污等现象，并经现场取样复试合格。1.2.3绑丝：22#火烧丝，火烧丝材质、直径均符合要求。大理石垫块或豆石混凝土垫块厚度符合保护层要求。定位梯子筋：材质、加工尺寸精度均符合要求；马凳：有足够的刚度，材质及加工尺寸均符合要求。1.3作业条件1.3.1测量放线：在防水保护层上已放好轴线、边线、楼梯及门洞口位置线，柱筋处四角用红漆标识。1.3.2交接检查：墙柱插筋前搭好施工用脚手架，脚手架搭设要牢固。二、施工要求2.1底板厚度为900mm，抗水板厚300mm，核心筒区域为1100mm、1300mm。900mm底板钢筋为双层双向C25@200，柱下板带处钢筋为C32。300mm厚抗水板钢筋为双层双向C20@200，柱下板带钢筋为上铁C25、下铁C32。1100mm厚底板钢筋为双层双向C28@200,1300mm厚底板钢筋采用C32@200钢筋双层双向布置。板带柱支座处附加筋为C32。底层钢筋网片先铺东西向钢筋，上层钢筋网片先铺南北向钢筋，两层钢筋网片之间用马凳支撑，马凳间距1.5米，马凳置于底板底层钢筋网下筋上。柱下板带与跨中板带的底部贯通纵筋，可在跨中1/3净跨长度范围内采用机械连接；柱下板带及跨中板带的顶部贯通纵筋，可在柱网轴线附近1/4净跨长度范围内采用机械连接。审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各保存一份。2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。技术交底记录表C2-1编号工程名称生物成像研究中心等2项（生物成像研究中心）交底日期2013-9-7施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要基础底板钢筋绑扎交底内容：2.2保护层要求：基础底板下铁钢筋40mm，上铁钢筋25mm，保护层垫块间距为1000mm，梅花型布置。2.3钢筋位置控制：底板采用如图示支架（马凳）置于上下层钢筋网片之间，同一水平位置的马凳用绑扎丝连接成整体，必须保证钢筋网架的整体稳定性。2.4钢筋连接要求：直径18及以上钢筋采用直螺纹连接，连接区域内接头百分率不大于50％，且相邻两个接头错开距离大于35d。C25错开875mm、C28错开980mm、C32错开1120mm。2.5地下一层墙、柱插筋锚固至底板钢筋下网片底筋上，并与底板钢筋绑扎牢固。钢筋锚固长度和搭接长度：（La或LaE为锚固长度，LlE为绑扎搭接长度）。a、底板钢筋锚固长度（La）分别为35d：C25为875mm、C28为980mm、C32为1120mm。b、地下室剪力墙（内墙）、外墙、柱竖向分布钢筋底板生根时平直段锚固长度为：墙插至基础板底部支在底板钢筋网上，墙插筋C10弯钩长度60mm、150mm（保护层小于50mm），C12弯钩长度72mm、180mm（保护层小于60mm），C14弯钩长度210mm、C16弯钩长度240mm。审核人交底人接受交底人技术交底记录表C2-1编号工程名称生物成像研究中心等2项（生物成像研究中心）交底日期2013-9-7施工单位河北建设集团有限公司分项工程名称钢筋工程交底提要基础底板钢筋绑扎交底内容：柱插至基础板底部支在底板钢筋网上，条形基础柱插筋C20弯钩直段长度300mm、C22插筋弯钩直段长度380mm、C25插筋直段长度500mm、C32弯钩直段长度780mm。独立基础柱插筋C20弯钩长度300mm、C22弯钩长度330mm。900mm厚基础筏板柱插筋C16弯钩长度150mm、C18弯钩长度150mm、C20弯钩长度150mm、C22弯钩长度150mm、C25弯钩长度150mm、C28弯钩长度168mm、C32弯钩长度192mm、C40弯钩长度240mm。2.6后浇带位置为施工流水段划分线，此部位的钢筋不截断，钢...
