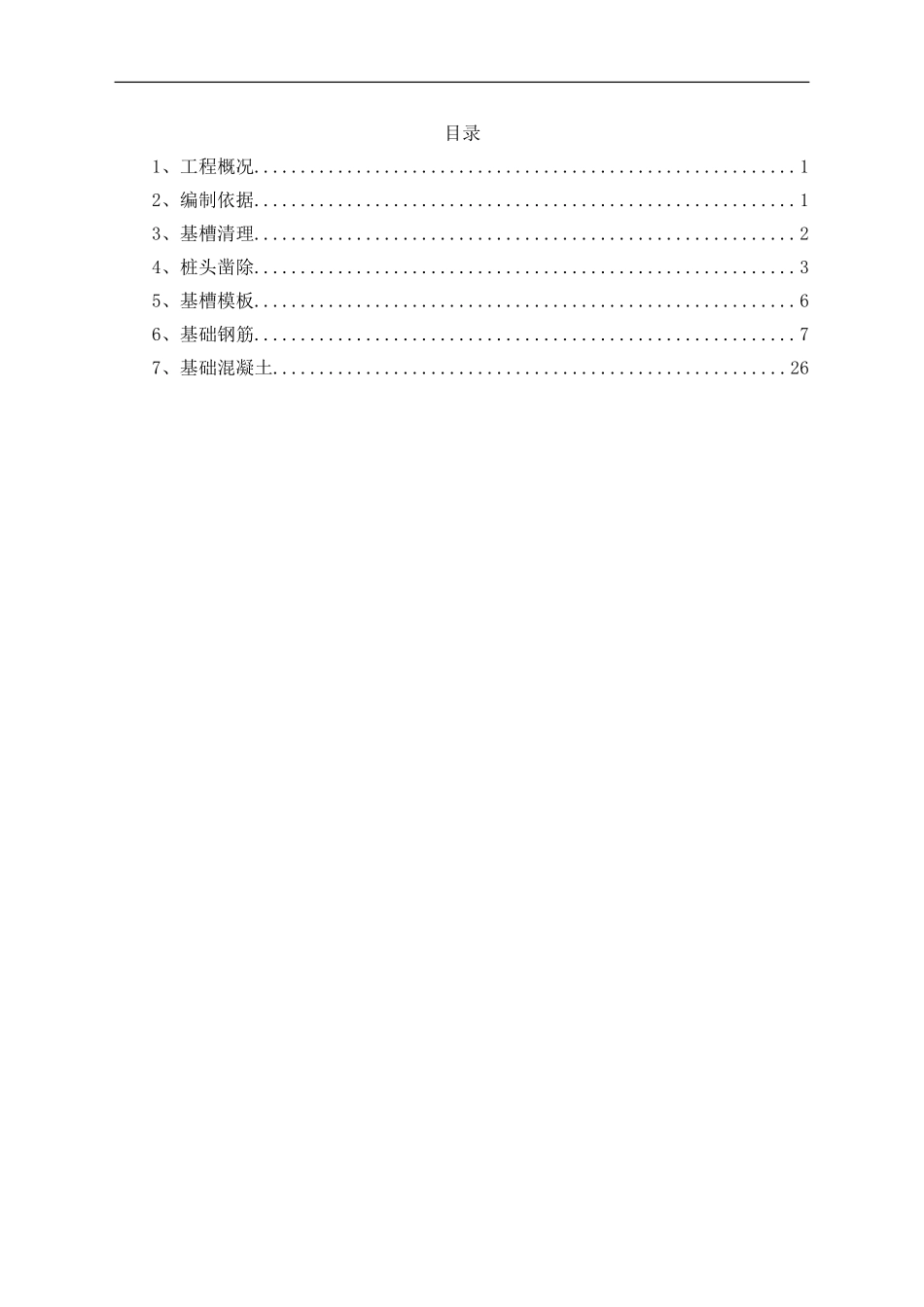

目录1、工程概况..........................................................12、编制依据..........................................................13、基槽清理..........................................................24、桩头凿除..........................................................35、基槽模板..........................................................66、基础钢筋..........................................................77、基础混凝土.......................................................261、工程概况工程名称：中新天津生态城天津医科大学生态城代谢病医院施工及总包管理工程地理位置：中新天津生态城05-04-05地块内，北至和顺路，南至老年社区用地，西至生态谷，东至和畅路。主要功能：甲级医院占地面积：约25000m2建筑面积：总建筑面积68991m2，地上10层，地下2层，地上建筑面积为46569m2，地下建筑面积为22422m2。本工程基坑呈不规则形状，基坑南北长约130m，东西宽约110m，基坑面积约12000m2，现有地坪标高为-0.7m，筏板厚度为500mm、1300mm、1500mm、1800mm不等，承台厚度为1300mm、1500mm，基坑深度11.4m，基础不考虑抗震。2、编制依据a、《混凝土结构工程施工质量验收规范》GB50204-2011b、《建筑工程质量验收统一标准》GBT5824-2008c、《砼外加剂应用技术规范》GB50119-2000d、《砼强度检验评定标准》GB/T50107-2010e、《砼结构试验方法标准》GB50152-92f、《混凝土泵送施工技术规程》JGJ/T-95g、《地下工程防水技术规范》GB50108-2001h、《商品混凝土管理规程》DBJ01-6-99i、《天津市预拌混凝土质量管理规程天津市预拌混凝土质量管理规程》DB-T29-184-2010j、《钢筋混凝土用热轧带肋钢筋》GB1499-2007k、《钢筋机械连接通用技术规程》JGJ107-2010l、《钢筋焊接及验收规范》JGJ18-2003m、《砼结构施工图平面整体表示方法制图规则和构造详图》11G101图集n、《砌体结构设计规范》（GB50003-2001）；o、《砌体工程施工质量验收规范》（GB50203-2002）；p、其它质量、安全及文明施工相关文件和标准。1q、《建筑施工模板安全技术规范》（JGJ162-2008）r、生态城代谢病医院4.18日结构蓝图（未盖章）s、本工程施工组织设计3、基槽清理土方开挖过程中，按照专家论证施工方案、施工图纸、围护设计规定要求的顺序、路线及开挖深度进行挖土，不能错挖、超挖。土方开挖从上到下分层分段依次进行，严禁一次开挖到底，造成滑坡。为避免超挖，开挖到垫层底标高以上100mm，开始人工跟机挖土，由人工挖土至设计标高。3.1、工作流程测量放线→确定清槽顺序→分段开挖清理→整修边坡及清底→组织验收3.2、测量放线a、技术人员首先定出清基槽的控制桩，用经纬仪打出控制轴线，以轴线为基础偏移适当尺寸做为垫层边线，并拉白线，最后洒出白灰线。b、技术人员用钢筋做高程控制点，用水准仪抄好标高，每间距3m设置一个高程控制点，工人清理时在不同方向挂白线，严格按照标高进行清理，严禁超挖，并时随清随用水平仪和卷尺测量清槽的高程和尺寸。3.3、确定清理顺序根据基槽开挖顺序，基槽清理由北向南进行，分为3个流水段进行，详见附图，流水段划分示意图。3.4、分段开挖清理按照预定的清理顺序，已抗震后浇带为分界线，分成第一流水段R-L轴，第二流水段L-F轴，第三流水段F-A轴，分段进行开挖清理a、因本工程集水坑及电梯坑开挖深度较深，最深电梯坑距筏板顶4.1m，比降水井深度深，因此在开挖过程中如出现地下渗漏水现象，将在集水坑及电梯坑内下挖1m，采用无砂管做一临时降水井，应采取有效措施，基坑周边围护桩与外墙之间做降水井,确保基坑降水，保证其他工序进度和质量。b、地梁与围护桩之间按照专家论证意见采取先做混凝土换撑的方式，因此将围护桩与地梁之间土方开挖至梁底，然后将此处用C20混凝土浇筑。c、因本工程围护桩之间间距为300mm，止水帷幕与围护桩之间未紧贴，且在基坑底向上2m范围内有砂层，桩间土易产生漏土，因此我方及时将漏土部位清理完毕，采用沙2袋和砌砖的方式将此处填实，并采用C15混凝土对漏土区域进行喷射。3.5、修整边坡及清...
