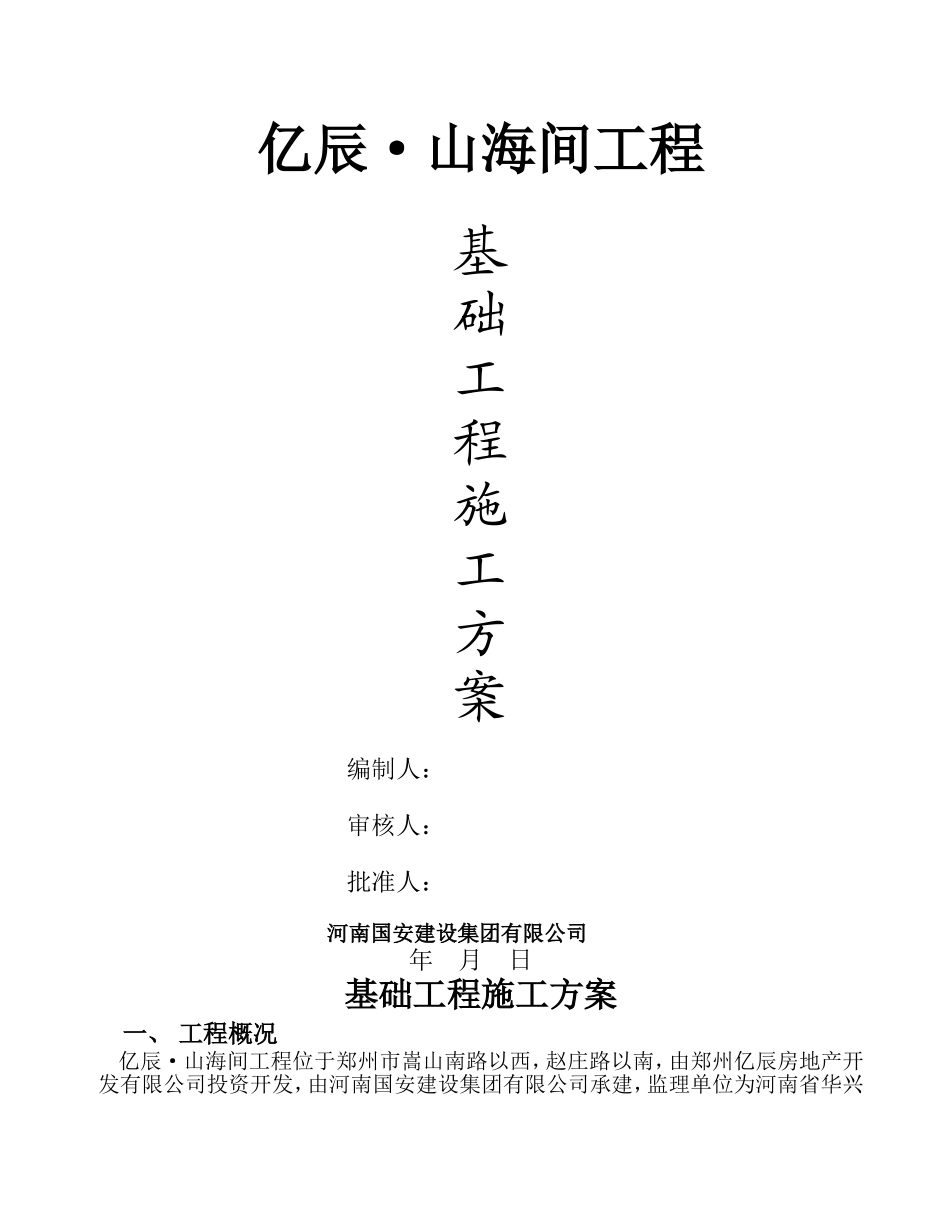

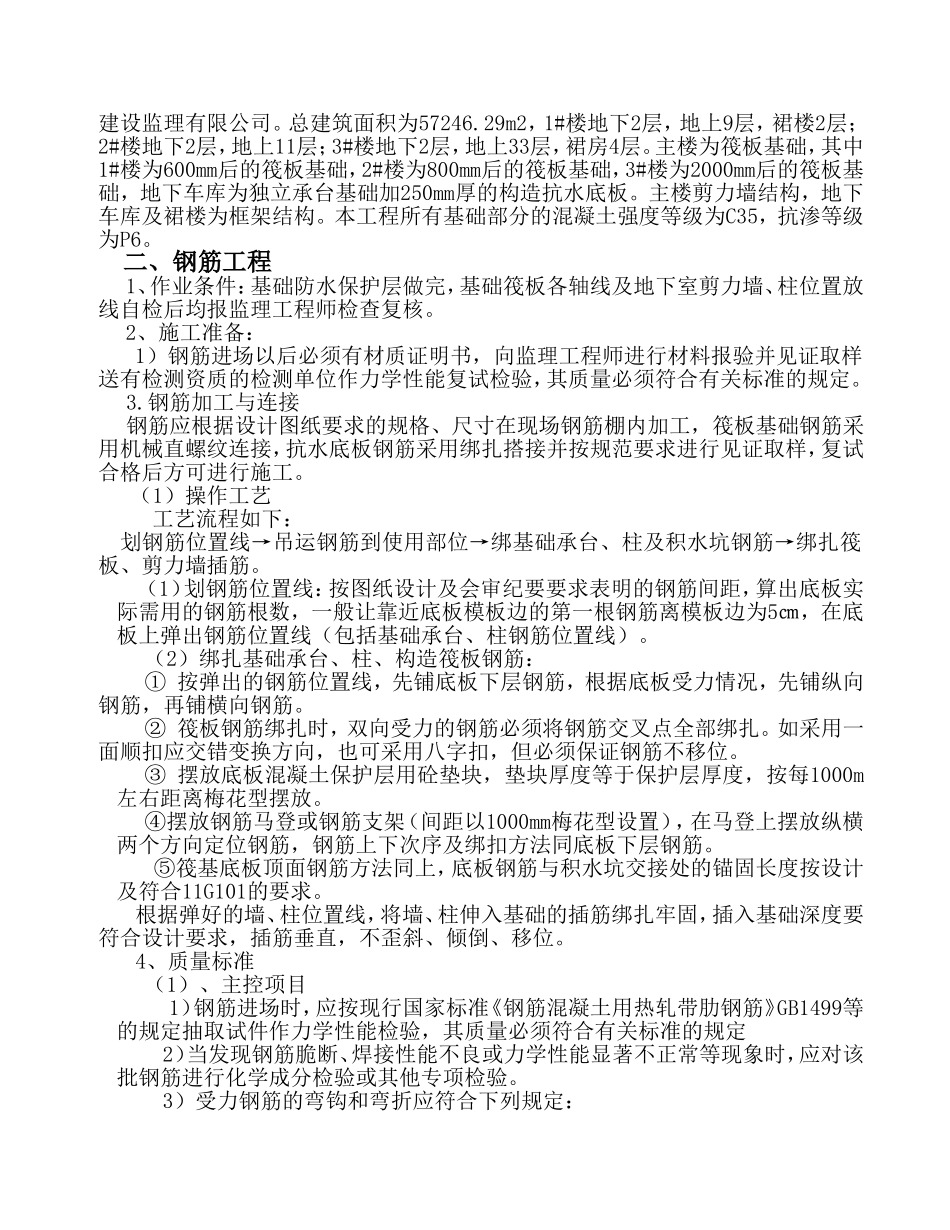

亿辰·山海间工程基础工程施工方案编制人：审核人：批准人：河南国安建设集团有限公司年月日基础工程施工方案一、工程概况亿辰·山海间工程位于郑州市嵩山南路以西，赵庄路以南，由郑州亿辰房地产开发有限公司投资开发，由河南国安建设集团有限公司承建，监理单位为河南省华兴建设监理有限公司。总建筑面积为57246.29m2，1#楼地下2层，地上9层，裙楼2层；2#楼地下2层，地上11层；3#楼地下2层，地上33层，裙房4层。主楼为筏板基础，其中1#楼为600mm后的筏板基础，2#楼为800mm后的筏板基础，3#楼为2000mm后的筏板基础，地下车库为独立承台基础加250mm厚的构造抗水底板。主楼剪力墙结构，地下车库及裙楼为框架结构。本工程所有基础部分的混凝土强度等级为C35，抗渗等级为P6。二、钢筋工程1、作业条件：基础防水保护层做完，基础筏板各轴线及地下室剪力墙、柱位置放线自检后均报监理工程师检查复核。2、施工准备：1）钢筋进场以后必须有材质证明书，向监理工程师进行材料报验并见证取样送有检测资质的检测单位作力学性能复试检验，其质量必须符合有关标准的规定。3.钢筋加工与连接钢筋应根据设计图纸要求的规格、尺寸在现场钢筋棚内加工，筏板基础钢筋采用机械直螺纹连接，抗水底板钢筋采用绑扎搭接并按规范要求进行见证取样，复试合格后方可进行施工。（1）操作工艺工艺流程如下：划钢筋位置线→吊运钢筋到使用部位→绑基础承台、柱及积水坑钢筋→绑扎筏板、剪力墙插筋。（1）划钢筋位置线：按图纸设计及会审纪要要求表明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的第一根钢筋离模板边为5㎝，在底板上弹出钢筋位置线（包括基础承台、柱钢筋位置线）。（2）绑扎基础承台、柱、构造筏板钢筋：①按弹出的钢筋位置线，先铺底板下层钢筋，根据底板受力情况，先铺纵向钢筋，再铺横向钢筋。②筏板钢筋绑扎时，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不移位。③摆放底板混凝土保护层用砼垫块，垫块厚度等于保护层厚度，按每1000m左右距离梅花型摆放。④摆放钢筋马登或钢筋支架（间距以1000mm梅花型设置），在马登上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。⑤筏基底板顶面钢筋方法同上，底板钢筋与积水坑交接处的锚固长度按设计及符合11G101的要求。根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，插筋垂直，不歪斜、倾倒、移位。4、质量标准（1）、主控项目1）钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定2）当发现钢筋脆断、焊接性能不良或力学性能显著不正常等现象时，应对该批钢筋进行化学成分检验或其他专项检验。3）受力钢筋的弯钩和弯折应符合下列规定：基础钢筋末端需作弯钩时，弯钩的弯后平直部分长度应符合设计要求.4）钢筋安装时，受力钢筋的品种、级别、规格和数量必须符合设计要求。当钢筋的品种、级别或规格需作变更时，应办理设计变更手续。（2）一般项目1）钢筋应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状老锈。2）钢筋加工的形状、尺寸应符合设计要求、其偏差应符合表（表2）规定。3）钢筋机械连接接头、焊接接头的外观进行检查，其质量应符合《钢筋机械连接通用技术规程》JGJ107有关规定。钢筋加工的允许偏差表2项目允许偏差（㎜）受力钢筋顺长度方向全长的净尺寸±10弯起钢筋的弯折位置±20箍筋内净尺寸±55）钢筋安装位置的偏差应符合表3的规定。钢筋安装位置的允许偏差表3项目允许偏差（㎜）检验方法受力钢筋间距±10钢尺量两端、中间各一点，取最大值排距±5保护层厚度±10钢尺检查预埋件中心线位置5钢尺检查水平高差+3，0钢尺和塞尺检查三、模板工程1、外墙上翻水平施工缝采用20*30遇水膨胀止水条构造，外墙竖直立面施工缝采用300宽的中埋式橡胶止水带构造，并且剪力墙此次浇筑只有300mm高，所以两边采用模板支护中间用一道止水拉杆螺栓与平形卡加固钢管,最后用钢管与基础筏板加固钢管拉结牢固但拉杆螺栓必须中间...
