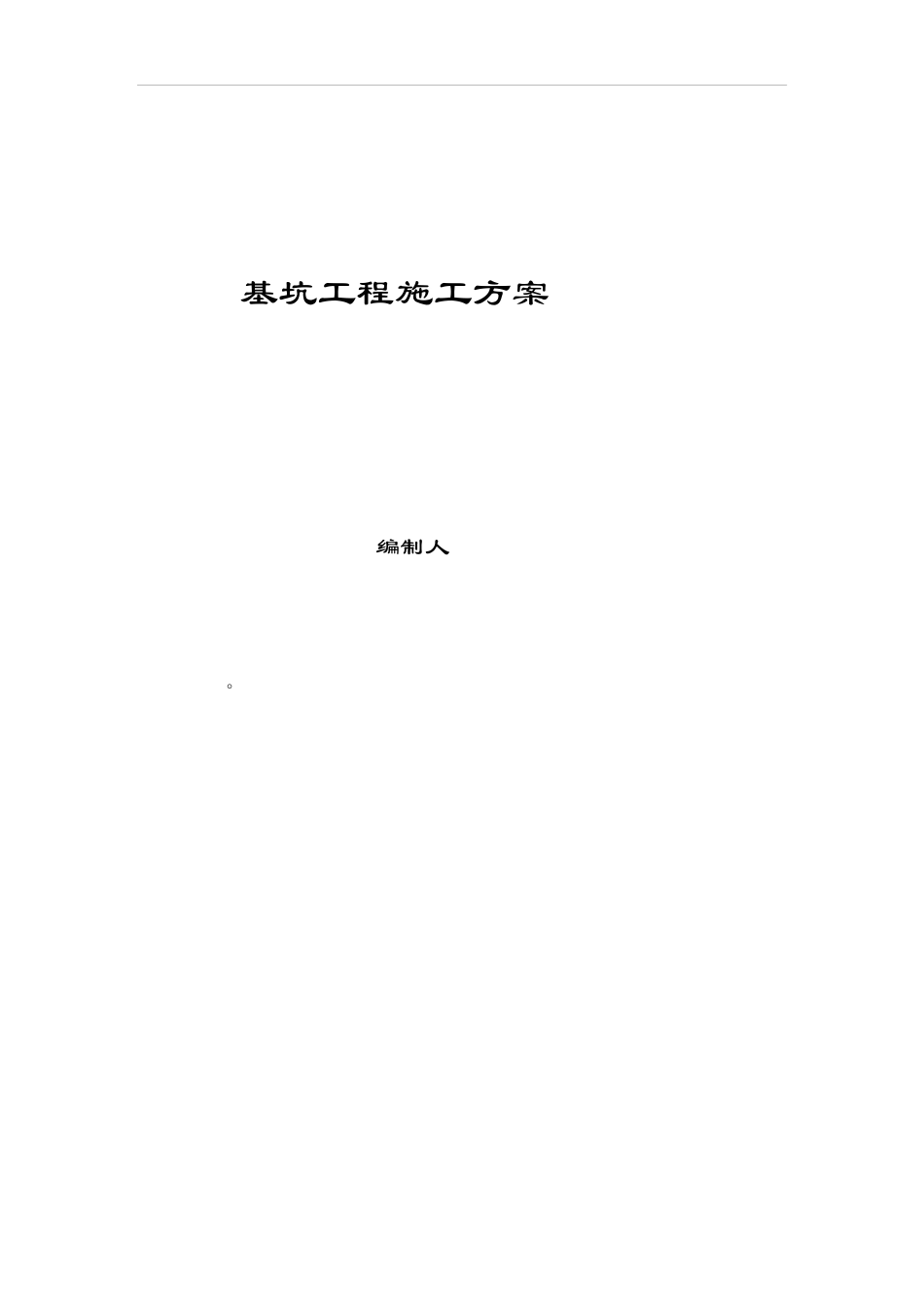

基坑工程施工方案VIP免费

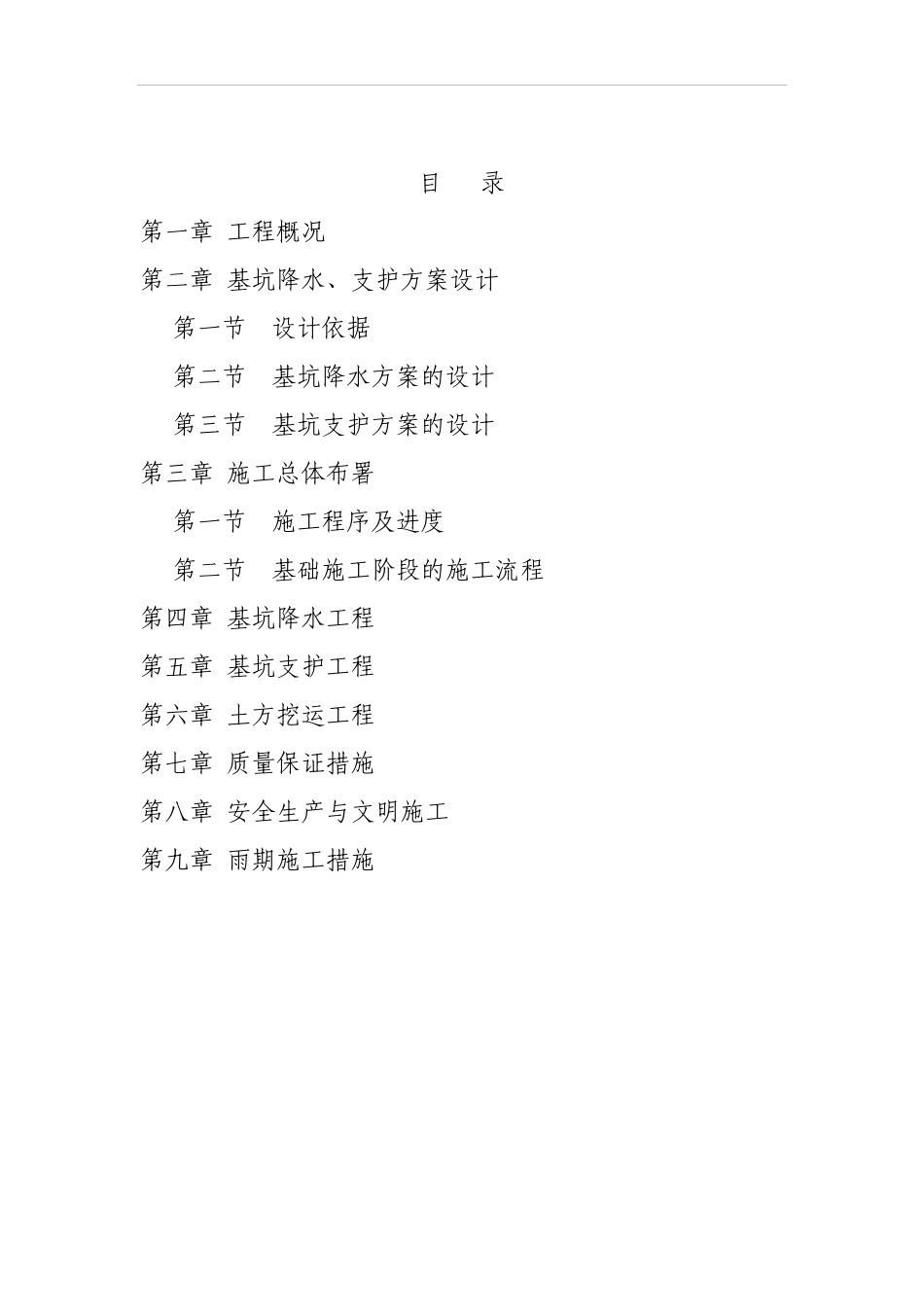

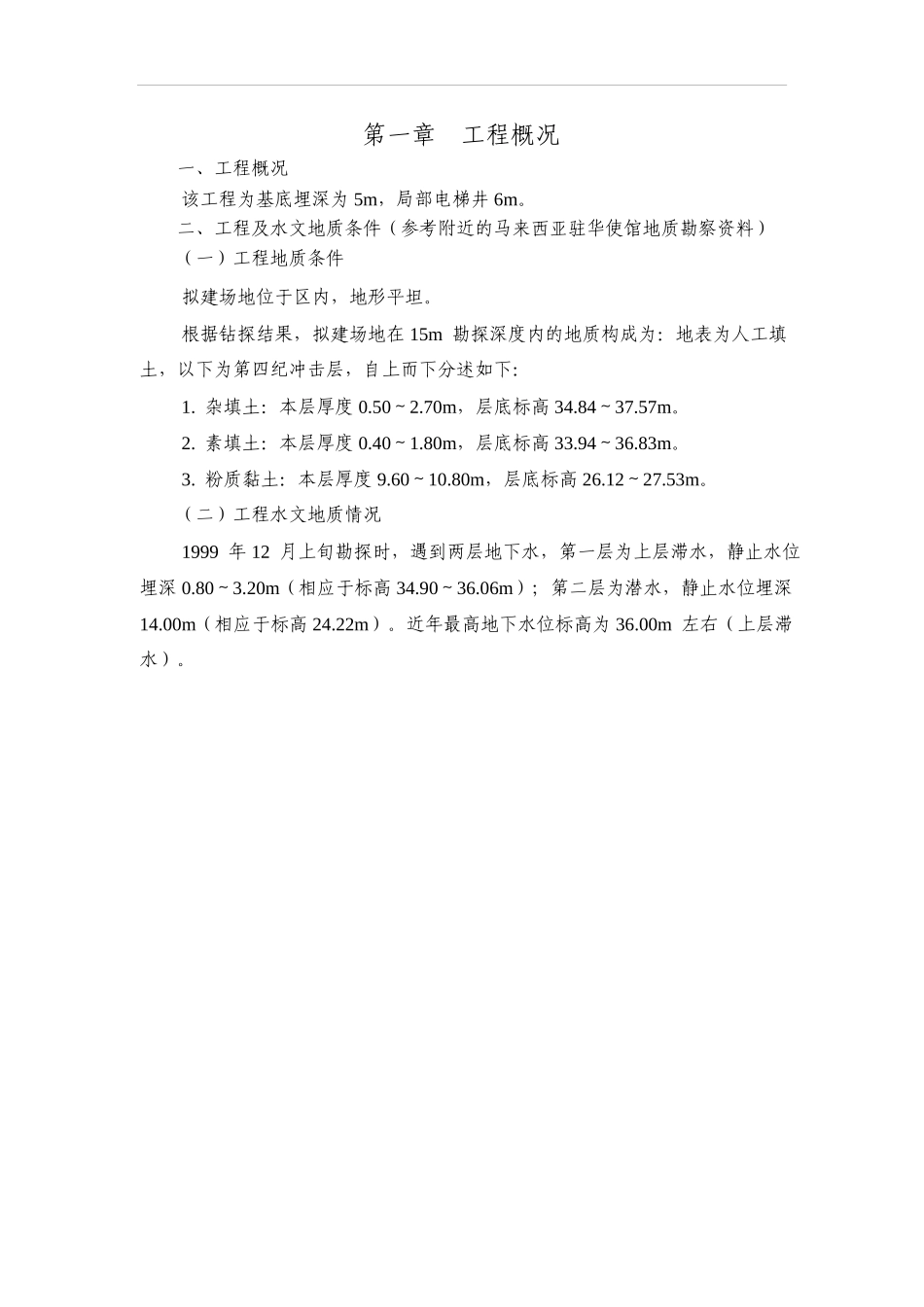

基坑工程施工方案编制人。目录第一章工程概况第二章基坑降水、支护方案设计第一节第二节第三节设计依据基坑降水方案的设计基坑支护方案的设计第三章施工总体布署第一节第二节施工程序及进度基础施工阶段的施工流程第四章基坑降水工程第五章基坑支护工程第六章土方挖运工程第七章质量保证措施第八章安全生产与文明施工第九章雨期施工措施第一章工程概况一、工程概况该工程为基底埋深为5m，局部电梯井6m。二、工程及水文地质条件（参考附近的马来西亚驻华使馆地质勘察资料）（一）工程地质条件拟建场地位于区内，地形平坦。根据钻探结果，拟建场地在15m勘探深度内的地质构成为：地表为人工填土，以下为第四纪冲击层，自上而下分述如下：1.杂填土：本层厚度0.50～2.70m，层底标高34.84～37.57m。2.素填土：本层厚度0.40～1.80m，层底标高33.94～36.83m。3.粉质黏土：本层厚度9.60～10.80m，层底标高26.12～27.53m。（二）工程水文地质情况1999年12月上旬勘探时，遇到两层地下水，第一层为上层滞水，静止水位埋深0.80～3.20m（相应于标高34.90～36.06m）；第二层为潜水，静止水位埋深14.00m（相应于标高24.22m）。近年最高地下水位标高为36.00m左右（上层滞水）。第二章基坑降水、支护方案设计第一节设计依据一、该工程的《岩土工程勘察报告》及部分设计图纸二、《建筑基坑支护技术规程》(JGJ120-99)三、《建筑地基与基础设计规范》（GB50007-2002）四、《混凝土结构设计规范》（GB50010-2002）第二节基坑降水方案的设计一、降水方法的选择根据场地含水层的分布、组织结构和水力性质，结合基坑降水要求，本工程降水目的为上层滞水，由于其颗粒细、埋深浅、渗透性小、且降水深度不大，适用真空井点降水技术，方法比较简单，效果好。二、降水方案设计（一）井点布置为拦截地下水向基坑内涌入，保持基坑无水，保证基坑施工，沿基坑外缘1.5m布置降水管井，井点间距1.5m；在场地内布置1个地下水位观测孔。（二）井点结构1.孔深：12m，观测孔深8m。2.钻孔直径：300mm，观测孔直径300mm。3.井点管：为直径38~50mm的钢管，下部1~2m长为过滤管，观测孔的井点管为直径38~50mm的塑料管。4.滤料：在井管外围填入直径2~4mm的砾石滤料，在砂层部位填入混合滤料。（三）残留滞水的处理基坑侧壁在上层滞水层的底板位置如果局部出现少量残留滞水，可以采用在基坑四周边坡的含水层底部，插入引流管或设置排水沟，将隔水层所托之少量残留滞水引入集水井中排出。（四）地面防渗措施1.在基坑侧壁四周5m范围内不得设置用水点；在场地内所有用水点，均排数123锚筋规格φ20φ20φ20锚筋长度(m)4.54.54.5应设置排水沟，将水引入下水管道。2.在基坑四周边沿设置排水沟（或排水管道），并在3m范围内的地面用水泥抹面，防止降雨和人工用水的入渗。3.基坑边坡坡面应用水泥砂浆抹面，以防雨季降雨入渗引起边坡坍塌。4.堵塞并排出基坑周边附近的人防通道、上下水管道和暖气沟等的积水，防止涌入基坑。第三节基坑支护方案的设计一、基坑支护方案的设计（一）护坡形式为确保边坡安全，并降低成本，东、南坡采取1∶0.1土钉墙支护，西、北坡采取1∶0.4的自然放坡。预留肥槽暂时考虑为1.0m，正式施工时可以根据土建施工方的要求进行预留。（二）结构内力计算：采用启明星基坑支护软件计算综合计算结果，得出如下数据：东、南坡1-1护坡方案设计如下：土钉墙放坡土钉垂直间距土钉水平间距土钉倾角土钉直径土钉水泥浆体强度1∶0.11.5m1.5m10°100mm20MPa土钉水泥浆配比W/C0.5土钉主筋规格及长度（见表1）喷射混凝土：土钉主筋规格及长度表1设计强度：水泥：砂：碎石：8880速凝剂C20＝1∶2∶2∶0.03(此为重量比)序号分项工程工程量1土方2**万m2土钉墙2**m喷射厚度：100mm钢筋网：φ6.5@200mm×200mm，保护层为30～50mm。（三）工程量（估算值、不作为报价用）（见表2）工程量表2第三章施工总体布署第一节施工程序及进度（各工序的综合协调）一、降水该工程中，降水的质量是影响整个工期的关键，因此在降水施工中切不可盲目抢工期，尤其在洗井的工序上必须达到水清砂净，降水井施工及排水干管的铺设计划绝对工期为10天。尽量与护...
