基础防水施工方案VIP免费

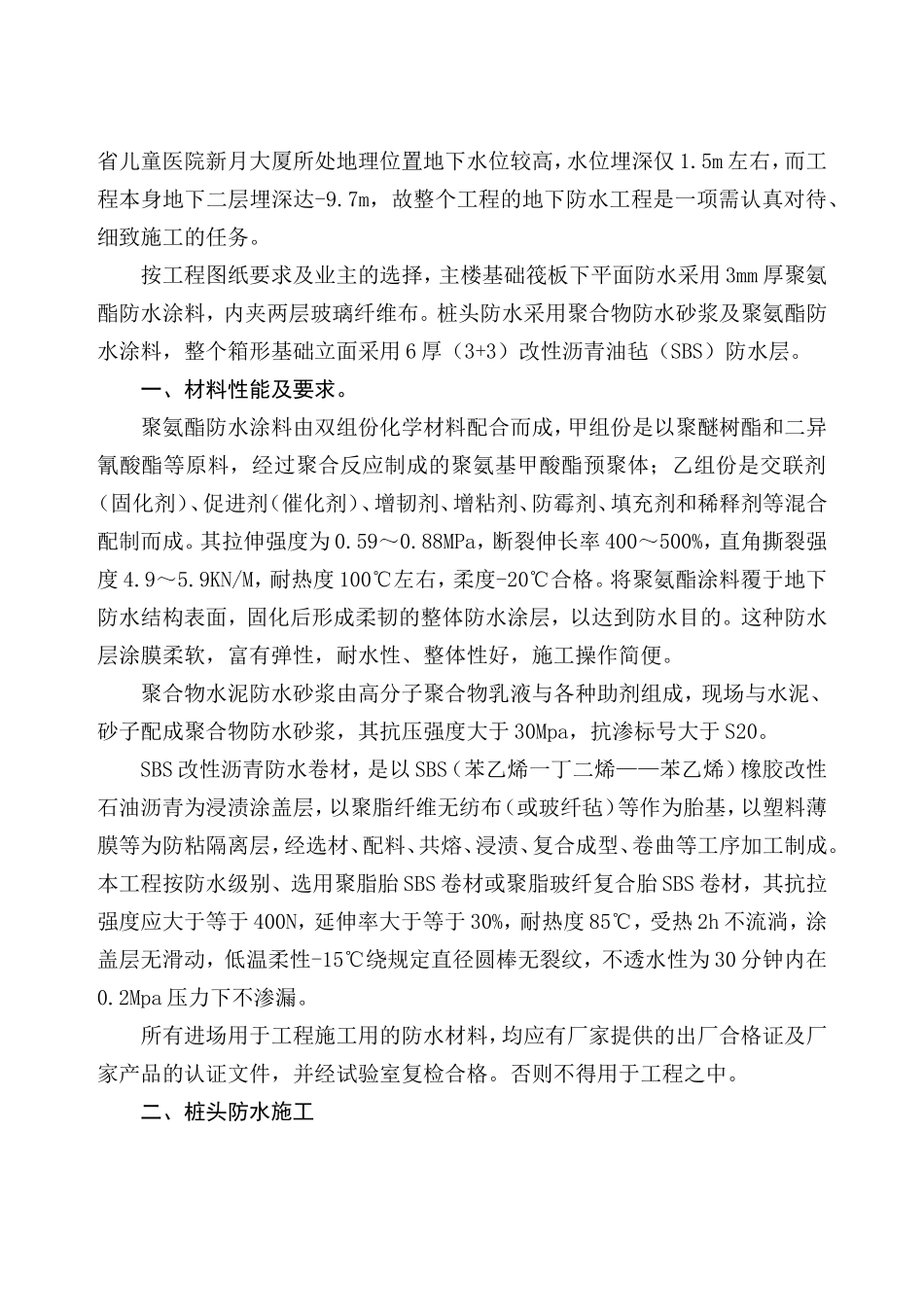

襄汾二中教学楼工程基础防水施工方案编制：审核：批准：国基建设集团有限公司襄汾二中教学楼项目部省儿童医院新月大厦所处地理位置地下水位较高，水位埋深仅1.5m左右，而工程本身地下二层埋深达-9.7m，故整个工程的地下防水工程是一项需认真对待、细致施工的任务。按工程图纸要求及业主的选择，主楼基础筏板下平面防水采用3mm厚聚氨酯防水涂料，内夹两层玻璃纤维布。桩头防水采用聚合物防水砂浆及聚氨酯防水涂料，整个箱形基础立面采用6厚（3+3）改性沥青油毡（SBS）防水层。一、材料性能及要求。聚氨酯防水涂料由双组份化学材料配合而成，甲组份是以聚醚树酯和二异氰酸酯等原料，经过聚合反应制成的聚氨基甲酸酯预聚体；乙组份是交联剂（固化剂）、促进剂（催化剂）、增韧剂、增粘剂、防霉剂、填充剂和稀释剂等混合配制而成。其拉伸强度为0.59～0.88MPa，断裂伸长率400～500%，直角撕裂强度4.9～5.9KN/M，耐热度100℃左右，柔度-20℃合格。将聚氨酯涂料覆于地下防水结构表面，固化后形成柔韧的整体防水涂层，以达到防水目的。这种防水层涂膜柔软，富有弹性，耐水性、整体性好，施工操作简便。聚合物水泥防水砂浆由高分子聚合物乳液与各种助剂组成，现场与水泥、砂子配成聚合物防水砂浆，其抗压强度大于30Mpa，抗渗标号大于S20。SBS改性沥青防水卷材，是以SBS（苯乙烯一丁二烯——苯乙烯）橡胶改性石油沥青为浸渍涂盖层，以聚脂纤维无纺布（或玻纤毡）等作为胎基，以塑料薄膜等为防粘隔离层，经选材、配料、共熔、浸渍、复合成型、卷曲等工序加工制成。本工程按防水级别、选用聚脂胎SBS卷材或聚脂玻纤复合胎SBS卷材，其抗拉强度应大于等于400N，延伸率大于等于30%，耐热度85℃，受热2h不流淌，涂盖层无滑动，低温柔性-15℃绕规定直径圆棒无裂纹，不透水性为30分钟内在0.2Mpa压力下不渗漏。所有进场用于工程施工用的防水材料，均应有厂家提供的出厂合格证及厂家产品的认证文件，并经试验室复检合格。否则不得用于工程之中。二、桩头防水施工图11.防水保护层；2.平面防水层；3.水泥砂浆找平层；4.C15砼垫层；5.聚氨酯涂料防水层；6.聚合物水泥防水砂浆桩头防水施工采用《地下工程防水技术规范》5.6.1条中5.6.1-2图示细部作法施工。根据工程桩桩头现有标高为-9.45m及基槽底标高为-9.72m等情况，所选细部作法与现有工程状况在标高上发生矛盾，经与业主协商并征得设计单位同意，±0.00绝对档高由789.45m调整为789.57m。±0.00调整后，现有桩头标高变为-9.57m，槽底标高变为-9.84m。在砼垫层下铺设12cm厚2～4石子压实，使原设计各种结构的标高不作调整。因现有工程桩桩身极其粗糙，防水施工前，桩身立面要先用钢丝刷、水洗等方法清洗干净，然后在桩头、桩身及桩周围凹槽处抹聚合物防水砂浆，抹灰厚度要大于2cm。聚合物防水砂浆验收后，再在聚合物防水砂浆外涂刷聚氨酯防水涂料，成品厚度不小于3mm，内夹两层玻纤网格布，在桩身与桩头平面及桩身与桩周围凹坑相交处，要用优质玻纤网格布及聚氨酯涂料做防水加强层一道。桩头平面仅桩外周5cm范围内刷聚氨酯涂料，其余桩中心部分不再做柔性防水，以免影响桩身与砼底板的结合。细部作法见图1。三、基础平面施工平面防水施工在桩头聚合物防水砂浆施工结束后开始。平面聚氨酯施工时，应先施工基础放大脚处的防水加强层及平面防水层与立面防水层的搭接部分。加强层采用4mm厚SBS。施工时，将SBS分割成500mm的长度，然后以基础放大脚线与筏板砖模相交处为SBS中心线，用热熔法将SBS与基础平面及砖模立面粘贴牢固。立面SBS防水要与平面防水层相互搭接并粘贴牢固，立面第一层3mm厚SBS切割成1.75m的长度，以基础放大脚边线以内35cm处开始热熔粘贴，粘贴至砖模上标高处，其余未粘贴的SBS待基础施工结束后，粘贴于基础立面上。立面第二层SBS等平面聚氨酯施工结束后方能施工。将SBS切割成2.15m-1-的长度，从基础放大脚边线以内20cm处开始，热熔粘贴至基础砖模上标高处。未粘贴部分基础墙板施工结束后，用热熔法粘贴于剪力墙立面上。放大脚处防水加强层及立面第一道SBS与平面搭接部分施工后，开始平面聚氨酯的大面积施工，因本工程工程桩周围为凹槽型，故整...
