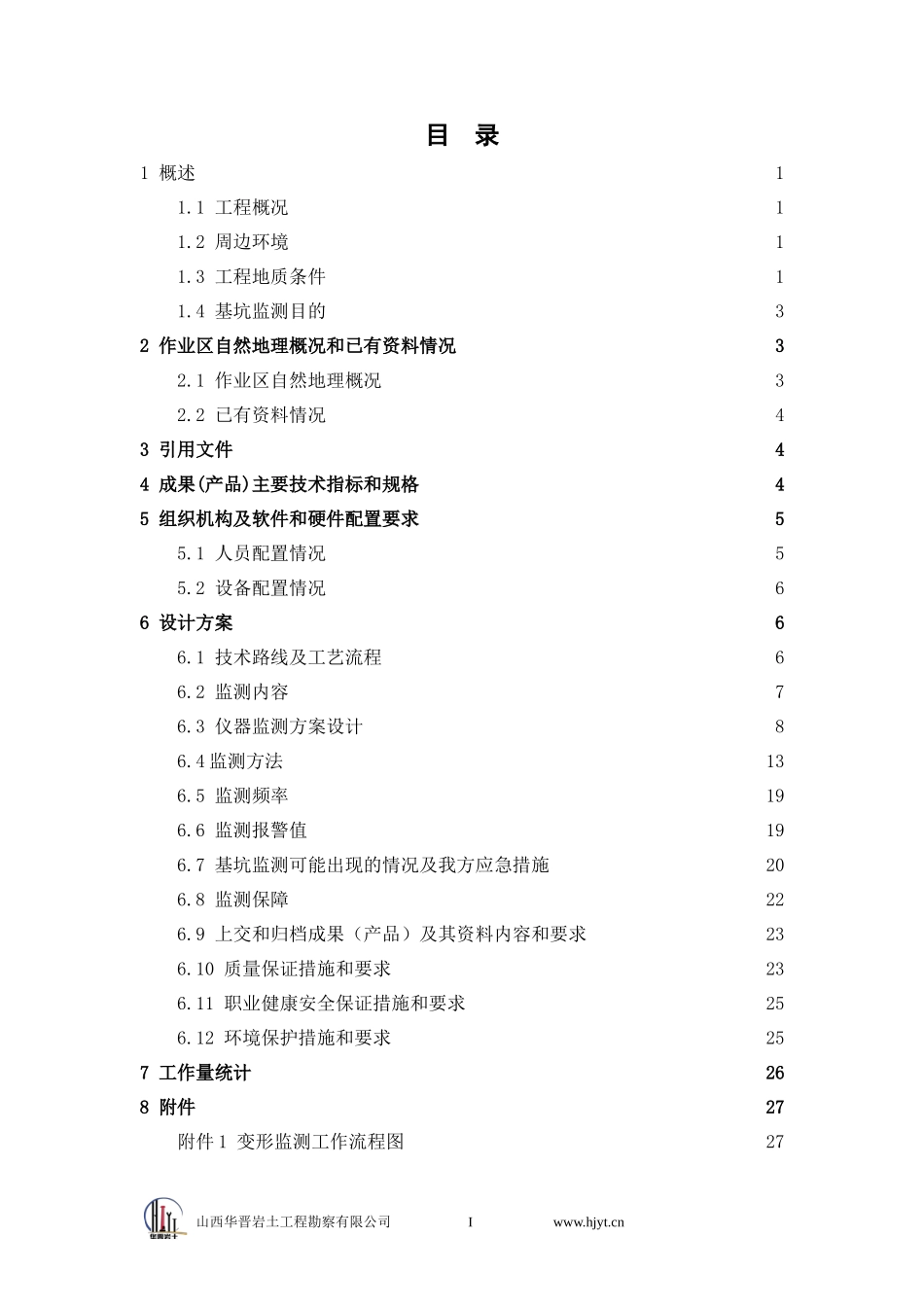

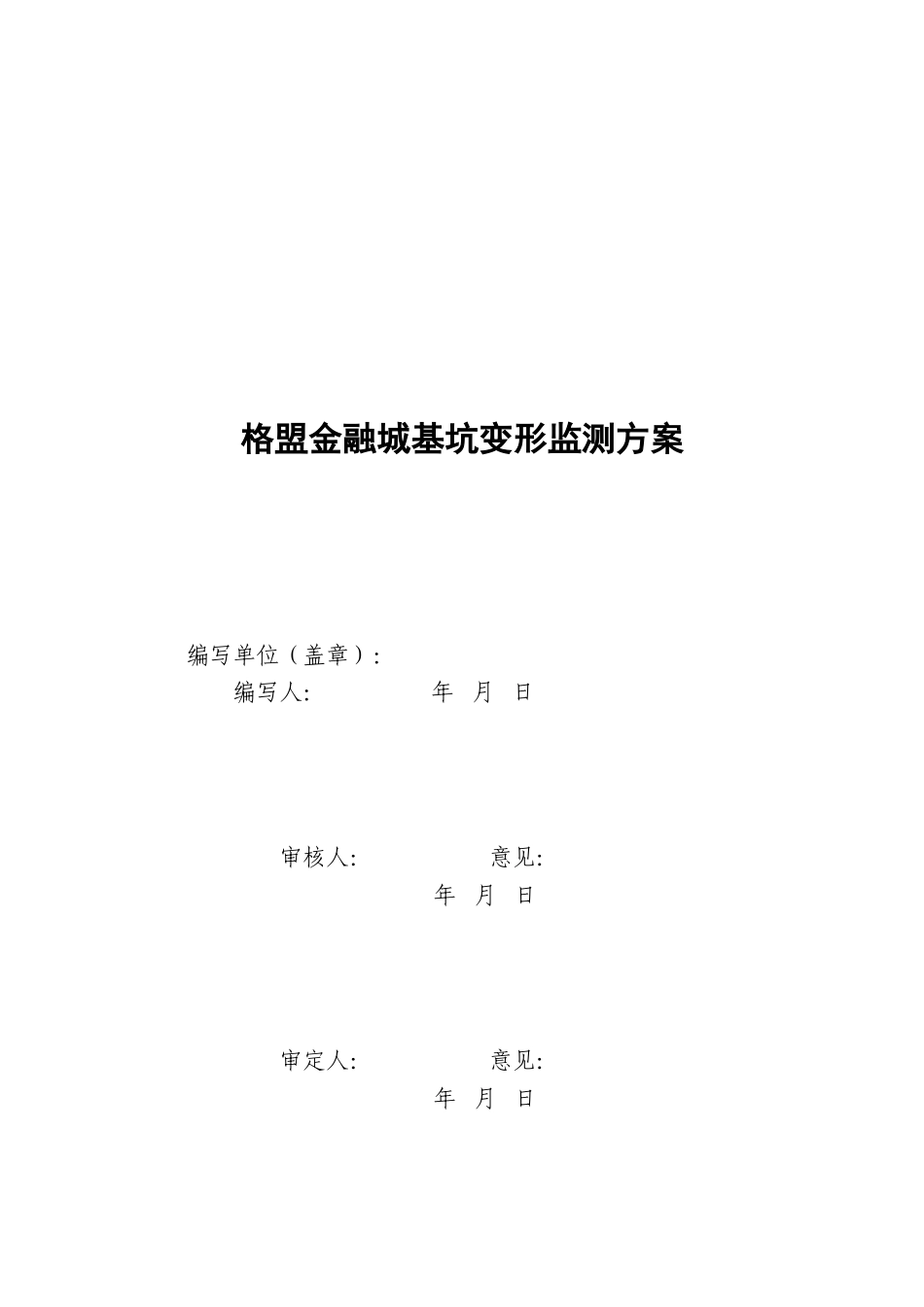

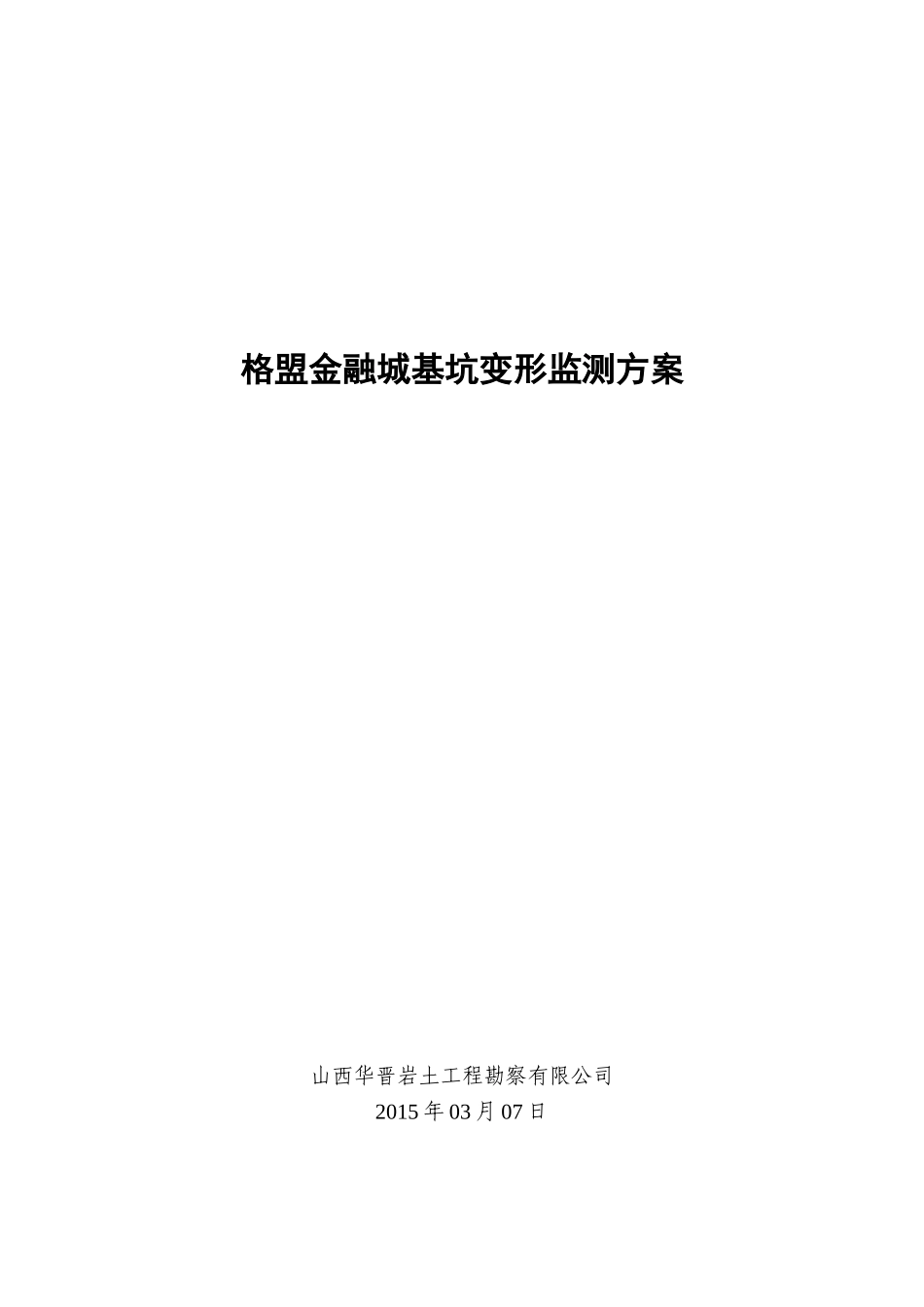

格盟金融城基坑变形监测方案山西华晋岩土工程勘察有限公司2015年03月07日格盟金融城基坑变形监测方案编写单位（盖章）：编写人：年月日审核人：意见：年月日审定人：意见：年月日目录1概述11.1工程概况11.2周边环境11.3工程地质条件11.4基坑监测目的32作业区自然地理概况和已有资料情况32.1作业区自然地理概况32.2已有资料情况43引用文件44成果(产品)主要技术指标和规格45组织机构及软件和硬件配置要求55.1人员配置情况55.2设备配置情况66设计方案66.1技术路线及工艺流程66.2监测内容76.3仪器监测方案设计86.4监测方法136.5监测频率196.6监测报警值196.7基坑监测可能出现的情况及我方应急措施206.8监测保障226.9上交和归档成果（产品）及其资料内容和要求236.10质量保证措施和要求236.11职业健康安全保证措施和要求256.12环境保护措施和要求257工作量统计268附件27附件1变形监测工作流程图27山西华晋岩土工程勘察有限公司Iwww.hjyt.cn附件2竖向位移监测报表28附件3水平位移监测报表29附件4锚索内力监测报表30附件5水位监测报表31附件6巡视检查日报表32附件7附图33山西华晋岩土工程勘察有限公司IIwww.hjyt.cn格盟金融城基坑变形监测方案1概述1.1工程概况(1)地理位置：本工程位于太原市西南部，长风文化商务区东南地块。地块北邻市府南街，西抱商务东环路，南邻南中环街，东为滨河西路。(2)主要建筑物：1#-4#办公楼，5#-8#公寓楼及商铺，3层地下室。(3)围护结构：该项目基坑外轮廓尺寸南北长约330m，东西宽约150m。基坑设计深度西侧为16.7m，东、南、北侧为14.2m。本基坑支护采取如下支护形式：基坑东、西测侧采用钢筋混凝土灌注桩加3排预应力锚索，基坑南、北侧为2、3期开发用地，进行分级放坡支护。止水帷幕均采用三轴水泥搅拌桩。降水采用坑内管井降水，坑外延基坑周围布设减压井。(4)本基坑监测等级：综合本基坑开挖深度、周边环境条件和地基土性质，确定本工程的基坑监测等级为一级，基坑使用年限为两年。(5)工期：基坑开挖至主体出±0.00完成施工监测周期约为8个月。(6)本工程相关单位建设单位：山西国际电力集团房地产开发有限公司基坑围护设计单位：山西省建筑设计研究院基坑围护施工单位：监理单位：第三方监测单位：1.2周边环境(1)地块北邻市府南街，西抱商务东环路，南邻南中环街，东为滨河西路。(2)受本工程施工影响的主要周边环境为：商务东环路及地下管线。1.3工程地质条件依据勘察报告，支护范围内主要是杂填土、粉砂、细砂、粉土、以及粘性土。第二层粉砂及第三层细砂为主要含水层，地下水类型为潜水，水位标高约-7.5~-4.0（773.19~776.66m.）下层承压水以第五层、第七层、第九层砂层为主要含水层，山西华晋岩土工程勘察有限公司1www.hjyt.cn以粉土、粉质粘土为相对隔水层。基坑西侧地基土的粘聚力C和内摩擦角如下：分层土质分类平均厚度(m)重度(KN/m3)粘聚力C(KPa)内摩擦角(φ0)勘察提供设计取值勘察提供设计取值1杂填土1.018.010152粉砂8.019.0032303细砂6.020.0033304粉土4.020.0171720205细砂4.520.00033306粉土4.020.0161622227细砂10.020.0033328粉质粘土8.020.024241919基坑东侧地基土的粘聚力C和内摩擦角如下：分层土质分类平均厚度(m)重度(KN/m3)粘聚力C(KPa)内摩擦角(φ0)勘察提供设计取值勘察提供设计取值1杂填土1.018.010152粉砂6.019.0032303细砂5.020.0033304粉土4.020.0171720205细砂4.520.0033306粉土4.020.0161622227细砂10.020.0033328粉质粘土8.020.024241919基坑南侧地基土的粘聚力C和内摩擦角如下：分层土质分类平均厚度(m)重度(KN/m3)粘聚力C(KPa)内摩擦角(φ0)勘察提供设计取值勘察提供设计取值1杂填土1.018.010152粉砂6.019.0032303细砂6.020.0033304粉土4.020.017172020山西华晋岩土工程勘察有限公司2www.hjyt.cn5细砂2.520.0033306粉土4.020.0161622227细砂10.020.0033328粉质粘土8.020.024241919基坑北侧地基土的粘聚力C和内摩擦角如下：分层土质分类平均厚度(m)重度(KN/m3)粘聚力C(KPa)内摩擦角(φ0)勘察提供设计取值勘察提供设计取值1杂填土1.018.010152粉砂5.019.0032303细砂5.020.0033304粉土4.020.0171720205细砂3.520.0033306粉土4...
