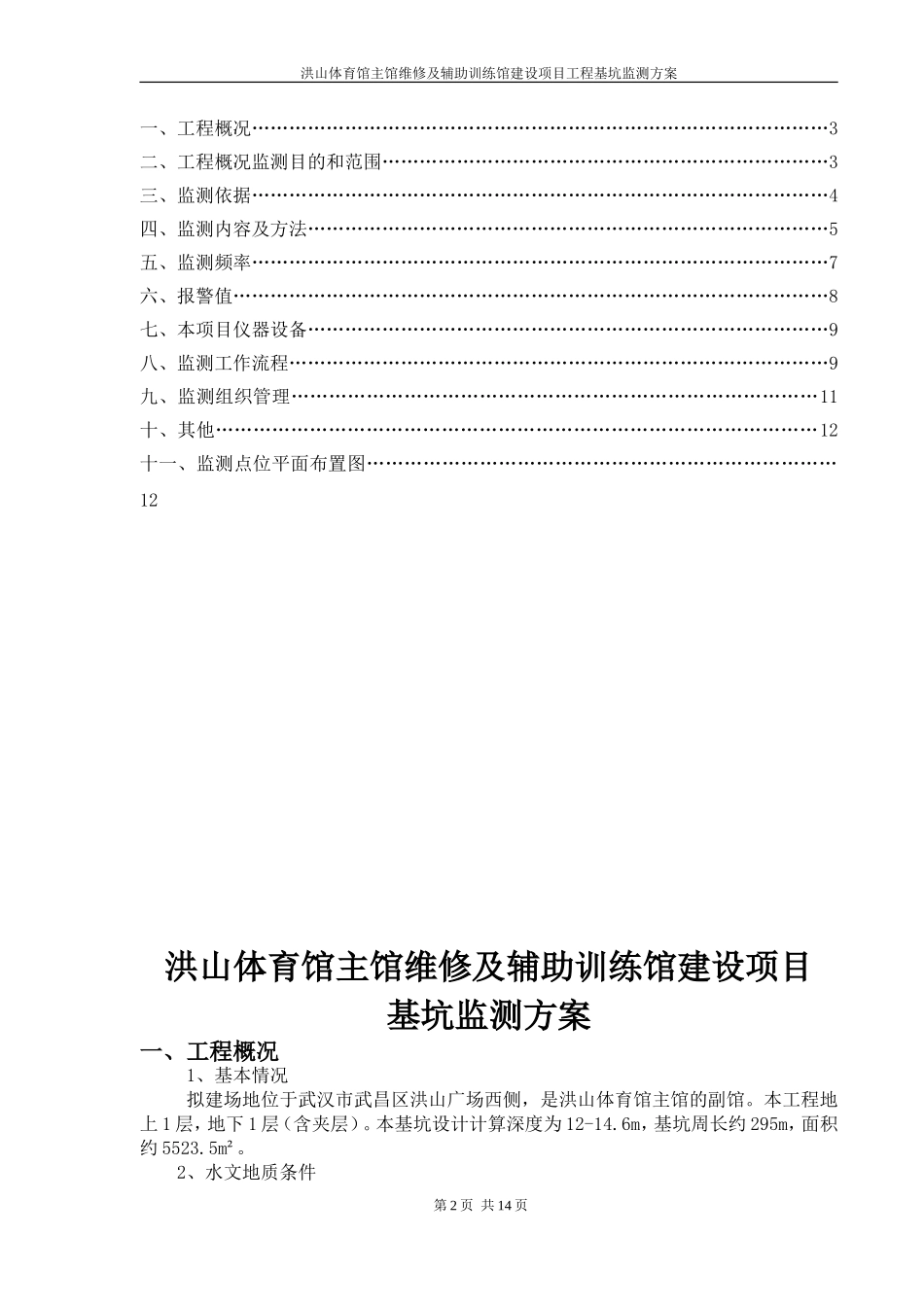

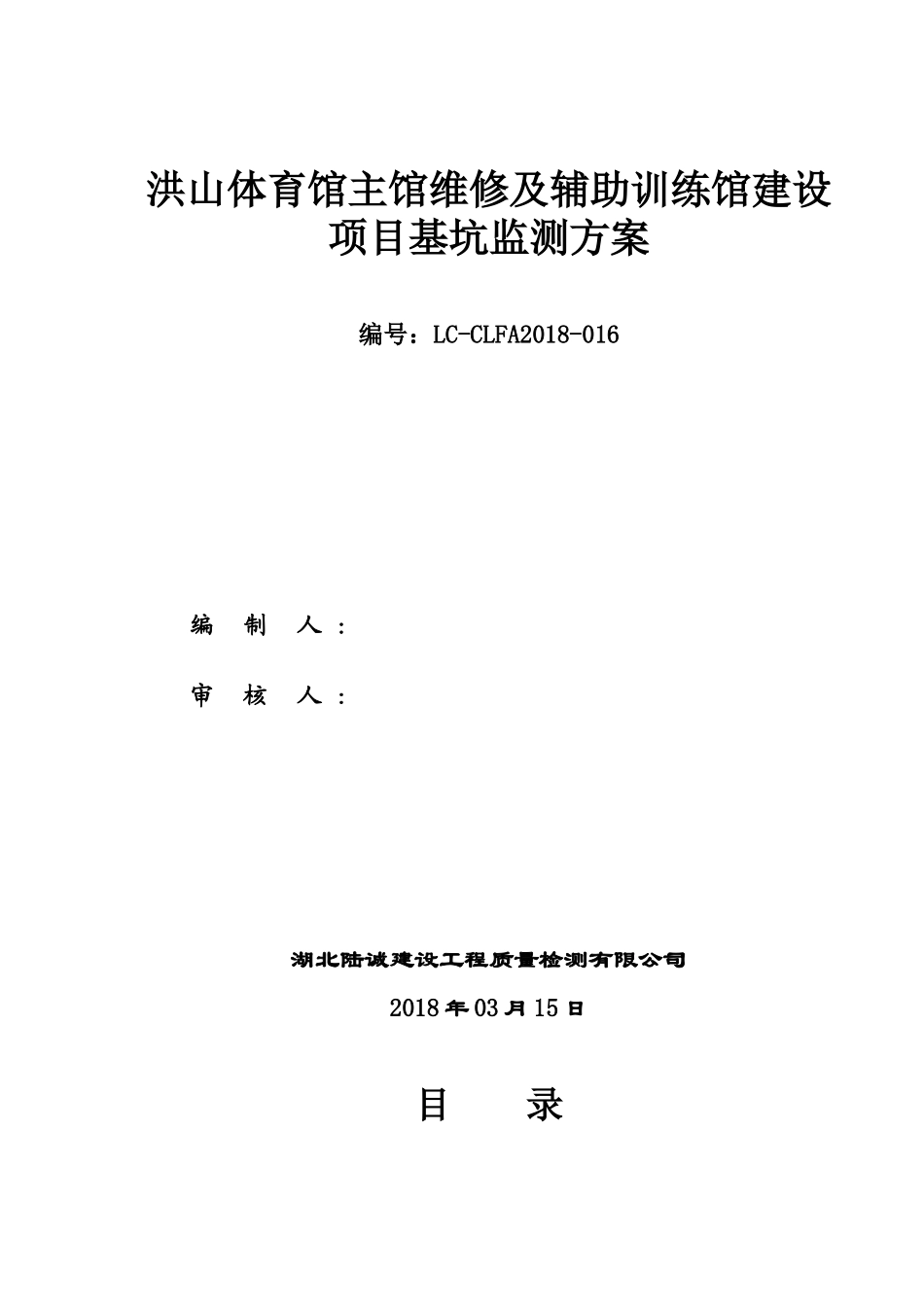

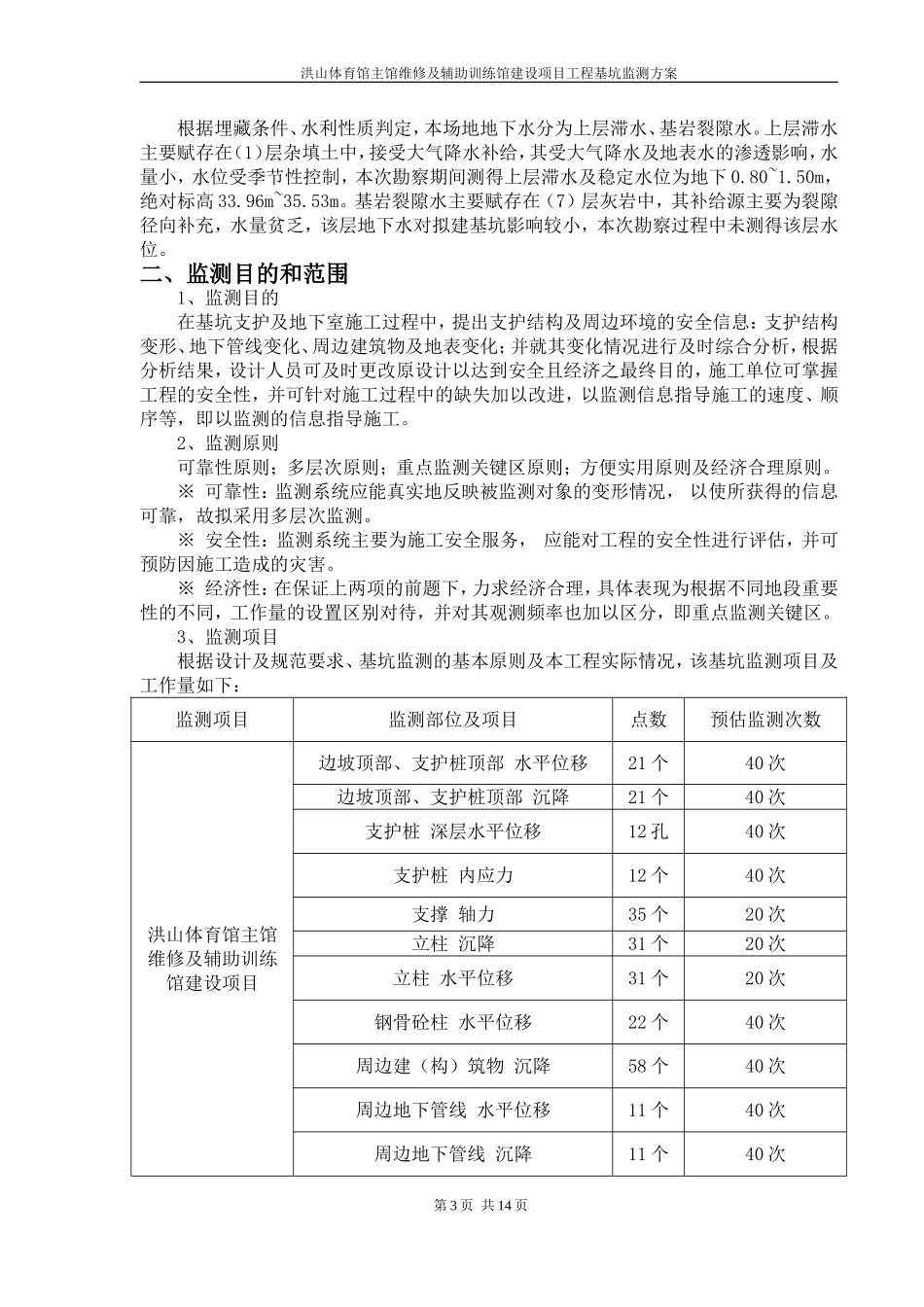

洪山体育馆主馆维修及辅助训练馆建设项目基坑监测方案编号：LC-CLFA2018-016编制人:审核人:湖北陆诚建设工程质量检测有限公司2018年03月15日目录洪山体育馆主馆维修及辅助训练馆建设项目工程基坑监测方案一、工程概况…………………………………………………………………………………3二、工程概况监测目的和范围………………………………………………………………3三、监测依据…………………………………………………………………………………4四、监测内容及方法…………………………………………………………………………5五、监测频率…………………………………………………………………………………7六、报警值……………………………………………………………………………………8七、本项目仪器设备…………………………………………………………………………9八、监测工作流程……………………………………………………………………………9九、监测组织管理…………………………………………………………………………11十、其他……………………………………………………………………………………12十一、监测点位平面布置图…………………………………………………………………12洪山体育馆主馆维修及辅助训练馆建设项目基坑监测方案一、工程概况1、基本情况拟建场地位于武汉市武昌区洪山广场西侧，是洪山体育馆主馆的副馆。本工程地上1层，地下1层（含夹层）。本基坑设计计算深度为12-14.6m，基坑周长约295m，面积约5523.5m²。2、水文地质条件第2页共14页洪山体育馆主馆维修及辅助训练馆建设项目工程基坑监测方案根据埋藏条件、水利性质判定，本场地地下水分为上层滞水、基岩裂隙水。上层滞水主要赋存在（1）层杂填土中，接受大气降水补给，其受大气降水及地表水的渗透影响，水量小，水位受季节性控制，本次勘察期间测得上层滞水及稳定水位为地下0.80~1.50m，绝对标高33.96m~35.53m。基岩裂隙水主要赋存在（7）层灰岩中，其补给源主要为裂隙径向补充，水量贫乏，该层地下水对拟建基坑影响较小，本次勘察过程中未测得该层水位。二、监测目的和范围1、监测目的在基坑支护及地下室施工过程中，提出支护结构及周边环境的安全信息：支护结构变形、地下管线变化、周边建筑物及地表变化；并就其变化情况进行及时综合分析，根据分析结果，设计人员可及时更改原设计以达到安全且经济之最终目的，施工单位可掌握工程的安全性，并可针对施工过程中的缺失加以改进，以监测信息指导施工的速度、顺序等，即以监测的信息指导施工。2、监测原则可靠性原则；多层次原则；重点监测关键区原则；方便实用原则及经济合理原则。※可靠性：监测系统应能真实地反映被监测对象的变形情况，以使所获得的信息可靠，故拟采用多层次监测。※安全性：监测系统主要为施工安全服务，应能对工程的安全性进行评估，并可预防因施工造成的灾害。※经济性：在保证上两项的前题下，力求经济合理，具体表现为根据不同地段重要性的不同，工作量的设置区别对待，并对其观测频率也加以区分，即重点监测关键区。3、监测项目根据设计及规范要求、基坑监测的基本原则及本工程实际情况，该基坑监测项目及工作量如下：监测项目监测部位及项目点数预估监测次数洪山体育馆主馆维修及辅助训练馆建设项目边坡顶部、支护桩顶部水平位移21个40次边坡顶部、支护桩顶部沉降21个40次支护桩深层水平位移12孔40次支护桩内应力12个40次支撑轴力35个20次立柱沉降31个20次立柱水平位移31个20次钢骨砼柱水平位移22个40次周边建（构）筑物沉降58个40次周边地下管线水平位移11个40次周边地下管线沉降11个40次第3页共14页洪山体育馆主馆维修及辅助训练馆建设项目工程基坑监测方案监测基准点基准点6个40次备注：周边建（构）筑物变形监测点及周边管线变形监测点的最终数量根据现场实际情况而定。4、周边环境的目测巡视，观测暂定40次。三、监测依据本方案编制的依据:1、《基坑工程技术规程》（DB42/T159-2012)；2、《建筑基坑工程监测技术规范》（GB50497－2009)；3、《建筑变形测量规范》（JGJ8-2016）；4、《工程测量规范》（GB50026-200...
