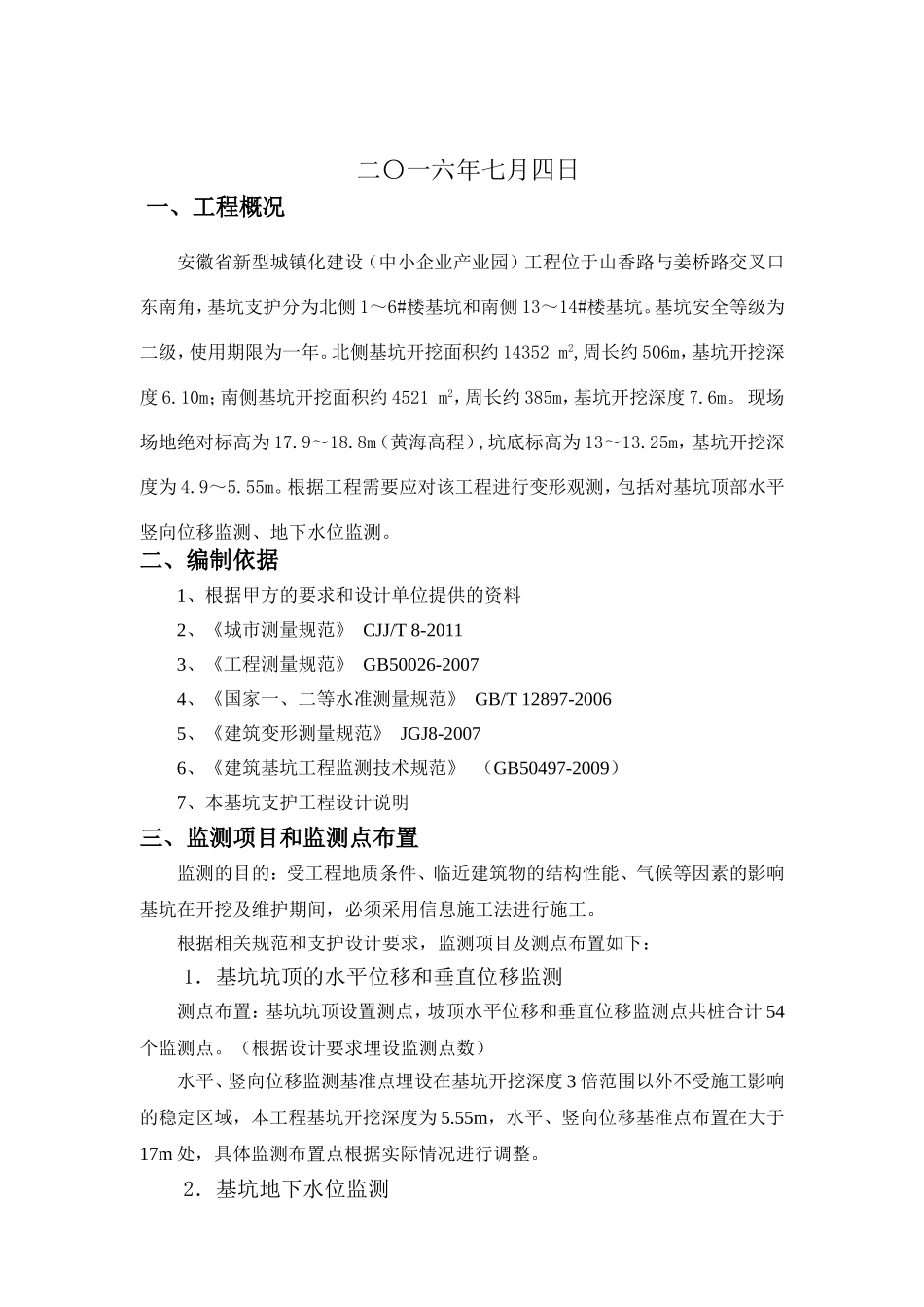

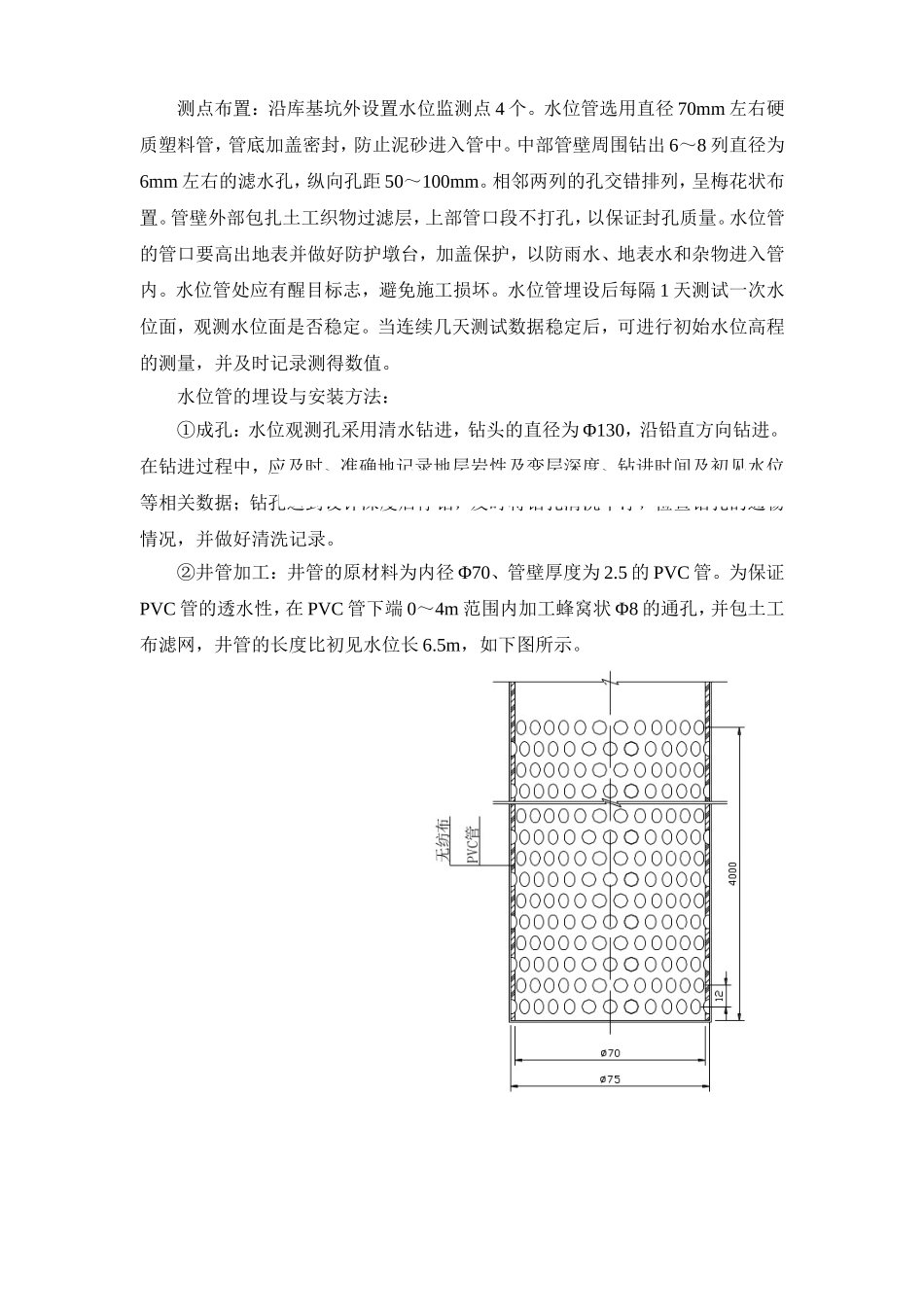

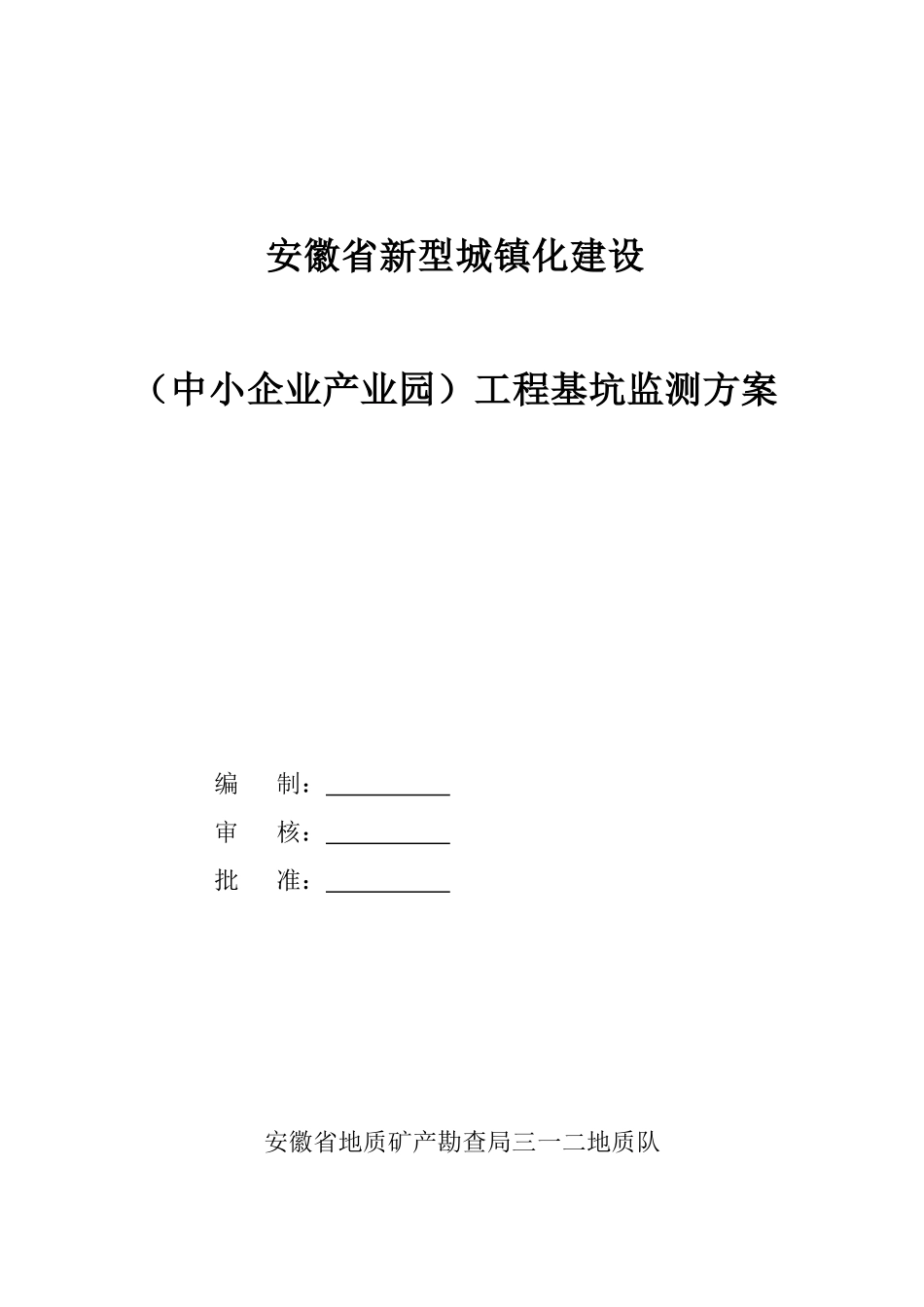

安徽省新型城镇化建设(中小企业产业园)工程基坑监测方案编制:审核:批准:安徽省地质矿产勘查局三一二地质队二〇一六年七月四日一、工程概况安徽省新型城镇化建设(中小企业产业园)工程位于山香路与姜桥路交叉口东南角,基坑支护分为北侧1~6#楼基坑和南侧13~14#楼基坑。基坑安全等级为二级,使用期限为一年。北侧基坑开挖面积约14352m2,周长约506m,基坑开挖深度6.10m;南侧基坑开挖面积约4521m2,周长约385m,基坑开挖深度7.6m。现场场地绝对标高为17.9~18.8m(黄海高程),坑底标高为13~13.25m,基坑开挖深度为4.9~5.55m。根据工程需要应对该工程进行变形观测,包括对基坑顶部水平竖向位移监测、地下水位监测。二、编制依据1、根据甲方的要求和设计单位提供的资料2、《城市测量规范》CJJ/T8-20113、《工程测量规范》GB50026-20074、《国家一、二等水准测量规范》GB/T12897-20065、《建筑变形测量规范》JGJ8-20076、《建筑基坑工程监测技术规范》(GB50497-2009)7、本基坑支护工程设计说明三、监测项目和监测点布置监测的目的:受工程地质条件、临近建筑物的结构性能、气候等因素的影响基坑在开挖及维护期间,必须采用信息施工法进行施工。根据相关规范和支护设计要求,监测项目及测点布置如下:1.基坑坑顶的水平位移和垂直位移监测测点布置:基坑坑顶设置测点,坡顶水平位移和垂直位移监测点共桩合计54个监测点。(根据设计要求埋设监测点数)水平、竖向位移监测基准点埋设在基坑开挖深度3倍范围以外不受施工影响的稳定区域,本工程基坑开挖深度为5.55m,水平、竖向位移基准点布置在大于17m处,具体监测布置点根据实际情况进行调整。2.基坑地下水位监测测点布置:沿库基坑外设置水位监测点4个。水位管选用直径70mm左右硬质塑料管,管底加盖密封,防止泥砂进入管中。中部管壁周围钻出6~8列直径为6mm左右的滤水孔,纵向孔距50~100mm。相邻两列的孔交错排列,呈梅花状布置。管壁外部包扎土工织物过滤层,上部管口段不打孔,以保证封孔质量。水位管的管口要高出地表并做好防护墩台,加盖保护,以防雨水、地表水和杂物进入管内。水位管处应有醒目标志,避免施工损坏。水位管埋设后每隔1天测试一次水位面,观测水位面是否稳定。当连续几天测试数据稳定后,可进行初始水位高程的测量,并及时记录测得数值。水位管的埋设与安装方法:①成孔:水位观测孔采用清水钻进,钻头的直径为Φ130,沿铅直方向钻进。在钻进过程中,应及时、准确地记录地层岩性及变层深度、钻进时间及初见水位等相关数据;钻孔达到设计深度后停钻,及时将钻孔清洗干净,检查钻孔的通畅情况,并做好清洗记录。②井管加工:井管的原材料为内径Φ70、管壁厚度为2.5的PVC管。为保证PVC管的透水性,在PVC管下端0~4m范围内加工蜂窝状Φ8的通孔,并包土工布滤网,井管的长度比初见水位长6.5m,如下图所示。图1水位观测井管结构图图2电测水位仪工作原理图③井管放置:成孔后,经校验孔深无误后吊放经加工且检验合格的内径Φ70的PVC井管,确保有滤孔端向下;水位观测孔应高出地面0.5m,在孔口设置固定测点标志,并用保护套保护;④回填砾料:在地下水位观测孔井管吊入孔后,应立即在井管的外围填粒径不大于5mm的米石;⑤洗井:在下管、回填砾料结束后,应及时采用清水进行洗井。洗井的质量应符合现行行业标准《供水水文地质钻探与凿井操作规程》(CJJ13)的有关规定。并做好洗井记录。地下水位具体监测方法:地下水位观测设备采用电测水位仪,观测精度为0.5cm,其工作原理图如下图所示为:水为导体,当测头接触到地下水时,报警器发出报警信号,此时读取与测头连接的标尺刻度,此读数为水位与固定测定的垂直距离,再通过固定测点的标高及与地面的相对位置换算成从地面算起的水位埋深及水位标高。四、监测的具体措施1.基准点距基坑最短距离大于基坑开挖深度3倍范围以外不受施工影响的稳定区域。2.根据现场条件,建筑物的变形观测采用由基准点直接观测各监测点沉降。在施工现场周边的稳定处布设水准基点和平面位置基点。3.基坑周边顶面上所有观测点位置埋设观测墩,观测墩均采用方形截面,边长为100mm,由于现...
