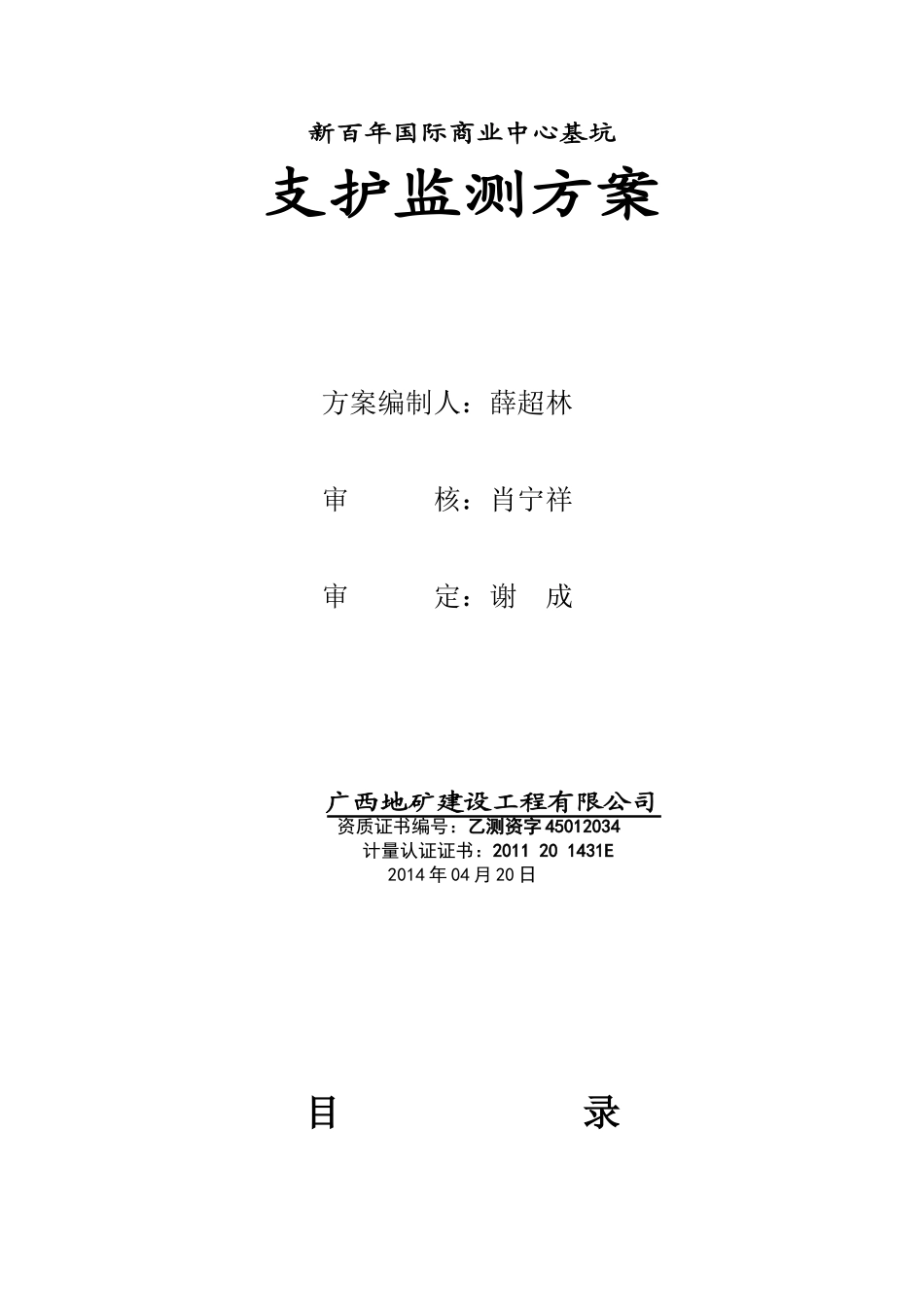

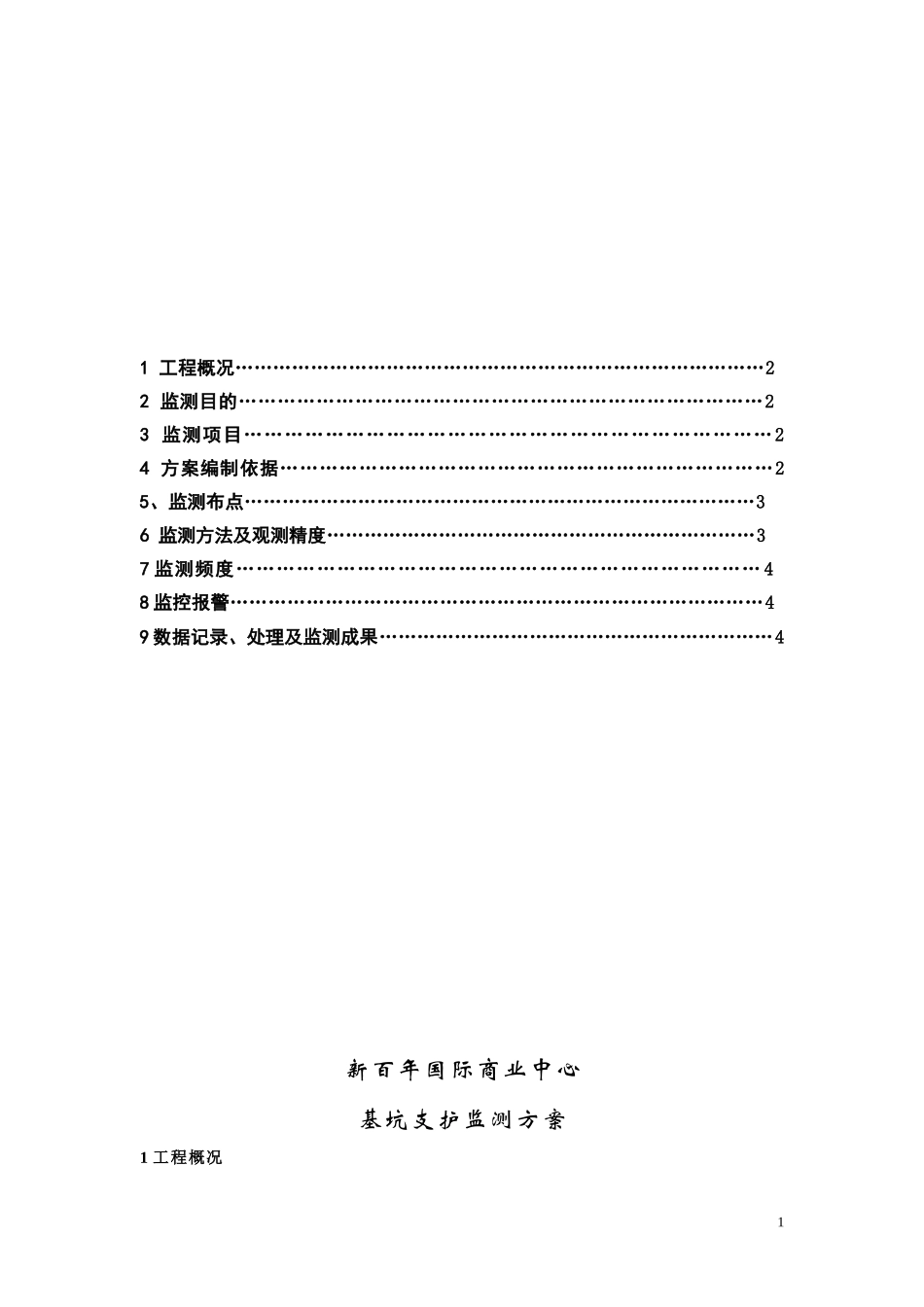

新百年国际商业中心基坑支护监测方案方案编制人：薛超林审核：肖宁祥审定：谢成广西地矿建设工程有限公司资质证书编号：乙测资字45012034计量认证证书：2011201431E2014年04月20日目录1工程概况…………………………………………………………………………22监测目的………………………………………………………………………23监测项目……………………………………………………………………24方案编制依据…………………………………………………………………25、监测布点………………………………………………………………………36监测方法及观测精度……………………………………………………………37监测频度……………………………………………………………………48监控报警…………………………………………………………………………49数据记录、处理及监测成果………………………………………………………4新百年国际商业中心基坑支护监测方案1工程概况1本工程基坑开挖深度为14.3米～17.4米，基坑周长约700米。属于临时性基坑支护工程，基坑边坡采用桩锚支护形式，基坑安全等级为一级，使用年限为1年。2监测目的1）为基坑周围环境进行及时、有效的保护提供依据。2）验证支护结构设计，及时反馈信息，指导基坑开挖和支护结构的施工。3）将监测结果反馈设计，为其它区的优化设计提供依据。3监测项目1）基坑周边建筑物沉降监测；2）基坑周边道路沉降监测3）基坑支护结构水平位移和沉降监测。4）地下水位监测。5）基坑护坡顶土体深层位移监测。主要要包括以下内容：①边坡有无塌陷、裂缝及滑移。②开挖后暴露的土质情况与岩土工程勘察报告有无差异。③基坑开挖有无超深开挖。④基坑周围地面堆载是否有超载情况。⑤基坑周边建筑物、道路及地表有无裂缝出现。4方案编制依据1）《建筑地基基础设计规范》（GB50007-2002）；2）《建筑地基基础工程施工质量验收规范》（GB50202-2002）；3）《建筑基坑工程监测技术规范》GB50497-20094）《工程测量规范》GB50026-20075）《建筑变形测量规范》JGJ8-20076）委托方提供的图纸。5测点布置1）基准点：基准点应设在基坑开挖变形影响范围以外，通视条件良好并便于保存的稳定位置。对于本工程，在距基坑边缘50m外的路边设置三个位移观测基准点，在距基坑边缘50m外的旧有建筑物上设置三个水准观测基准点。2）观测点：基坑坡顶的水平位移和垂直位移观测点沿基坑周边布置，考虑到本基坑较大，观测路线较长，若过多布置观测点，则使当天的工作量过大，在定人定仪器的要求下，势必会影响监测的质量，同时也增大了监测费用。综合考虑，观测点间距取20m，水平位移观测点同2时作为垂直唯一的观测点。观测点采用钢钉设置在基坑边的返坡上。在基坑每侧布置测斜管，共设10个。测斜管应保持垂直，并使一对测斜管的定向槽与基坑边线垂直。本工程共布设：周边建筑物沉降监测点31点；基坑周边道路沉降监测点34点；基坑支护结构水平位移和沉降监测点34点；水位监测点18点；深层水平位移监测点10点。观测点布置详见（观测点布置图）6监测方法及观测精度1）监测方法及精度要求：①初始值：基坑工程监测工作的准备工作应在基坑开挖前完成。应在至少连续三次测得的数值基本一致后，才能将其确定为该项目的初始值。②坡顶垂直位移及保留保留办公室沉降观测:观测仪器采用苏一光DS05水准仪＋铟瓦水准标尺。采用二级水准测量进行观测，其精度指标为：观测点测站高差中误差≤±0.5mm；附合闭合差≤±0.3mm(n为测站点)。③坡顶水平位移：莱卡全站仪建立坐标系统，通过直接观测点位坐标值来确定水平位移。观测点坐标中误差不大于±1.0mm。④地下水位变化：通过水位观测井用水位计观测。水位计标尺最小读数不大于10mm。⑤坡体深层水平位移：在坡顶外土体中预埋测斜管，观测前测定管顶水平位移，然后以测斜管上部管口为相对基准点用测斜仪观测各深度处侧向位移。观测点精度不低于1mm。2）观测要求：同一项目每次观测时，宜符合下列要求：①采用相同的观测路线和观测方法；②使用同一监测仪器和设备；③固定观测人员。7监测频度1）坡顶水平位移监测：基坑开挖前3步深度在5m以内...
