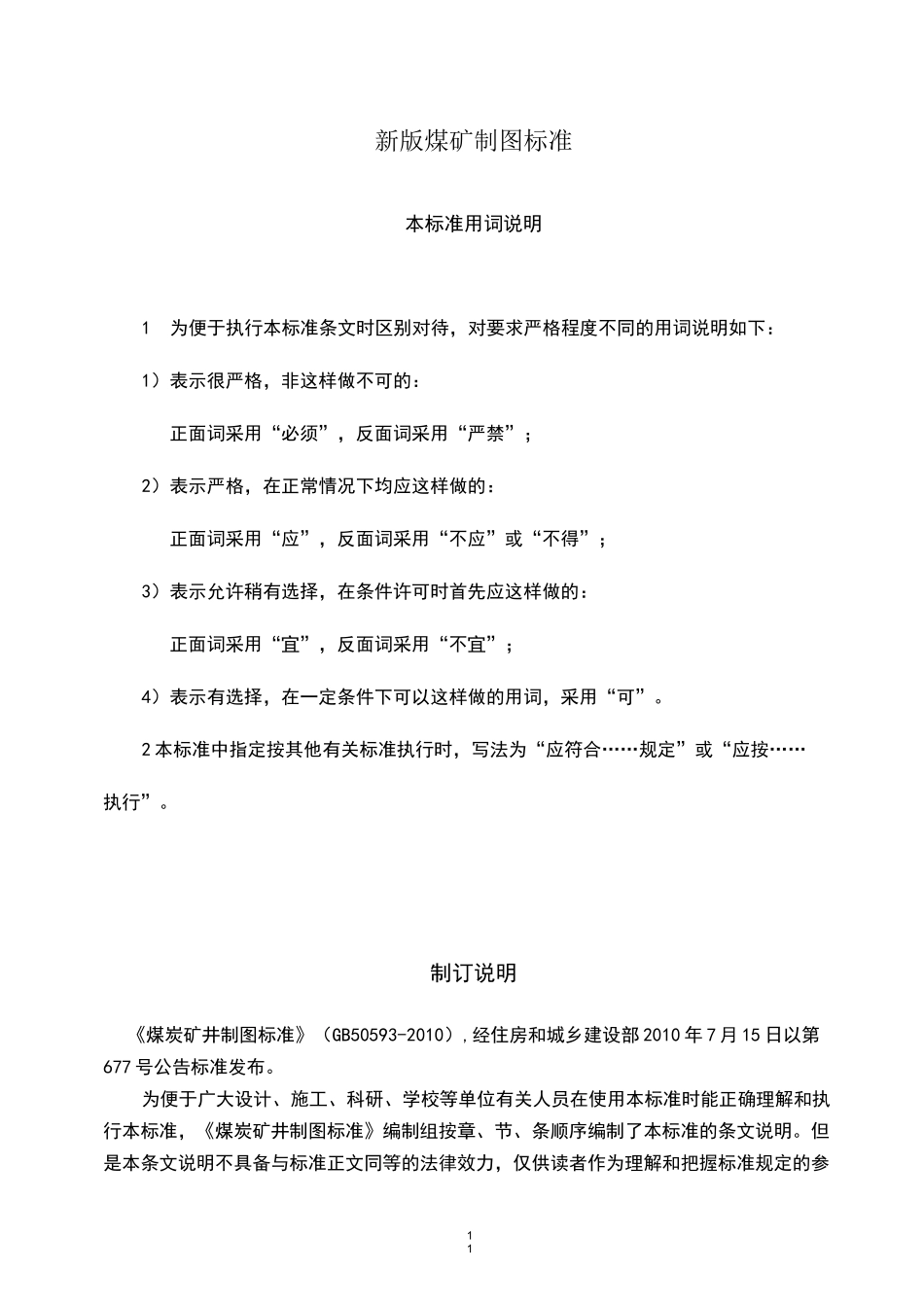

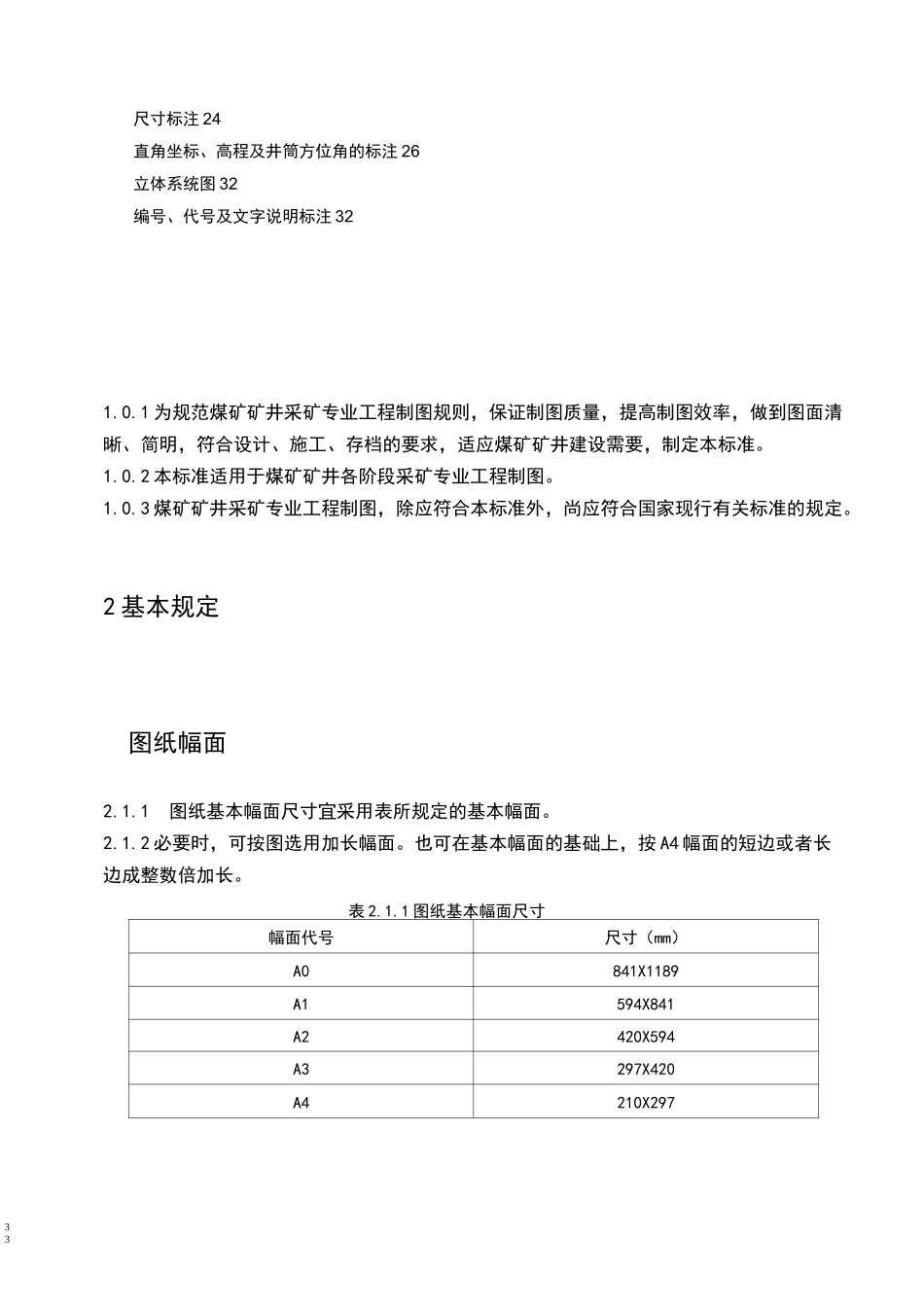

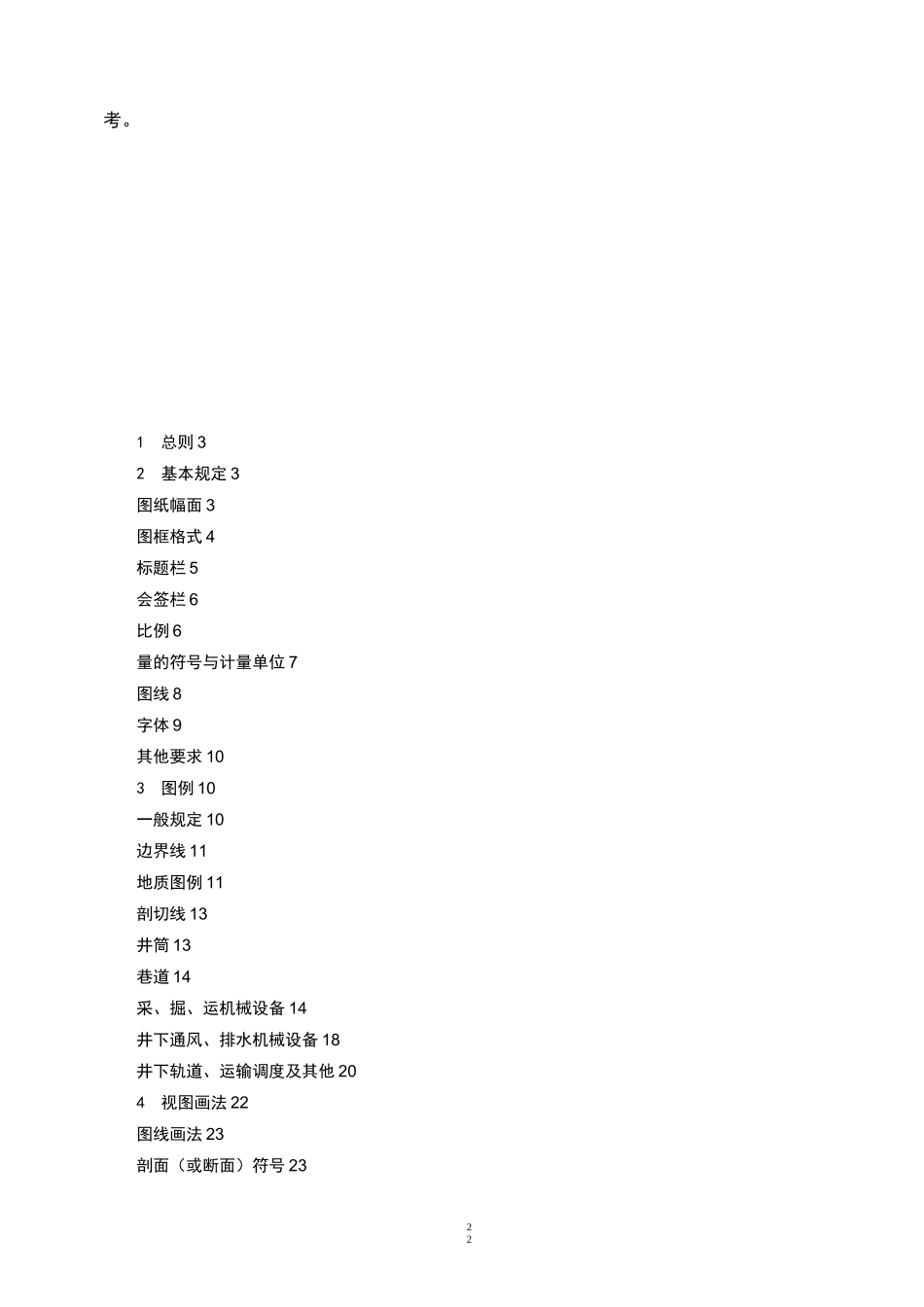

11新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。制订说明《煤炭矿井制图标准》（GB50593-2010）,经住房和城乡建设部2010年7月15日以第677号公告标准发布。为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参22考。1总则32基本规定3图纸幅面3图框格式4标题栏5会签栏6比例6量的符号与计量单位7图线8字体9其他要求103图例10一般规定10边界线11地质图例11剖切线13井筒13巷道14采、掘、运机械设备14井下通风、排水机械设备18井下轨道、运输调度及其他204视图画法22图线画法23剖面（或断面）符号2333尺寸标注24直角坐标、高程及井筒方位角的标注26立体系统图32编号、代号及文字说明标注321.0.1为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。1.0.2本标准适用于煤矿矿井各阶段采矿专业工程制图。1.0.3煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。2基本规定图纸幅面2.1.1图纸基本幅面尺寸宜采用表所规定的基本幅面。2.1.2必要时，可按图选用加长幅面。也可在基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。表2.1.1图纸基本幅面尺寸幅面代号尺寸（mm）A0841X1189A1594X841A2420X594A3297X420A4210X29744注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面图框格式2.2.1在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（图），装订边宜位于图框左侧。基本幅面图框尺寸应符合表规定。图2.1.2图纸幅面55（a）X型（b）Y型（图中1应为5）图2.2.1图框格式1—纸边界线；2—图框线；3—周边；4—会签栏；5--标题栏表2.2.1基本幅面图框尺寸幅面代号AOA1A2A3A4尺寸BXL(mm)841X1189594X841420X594297X420210X297c105a252.2.2加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。标题栏2.3.1图纸应设置标题栏（图）。标题栏宜由更改区、签字区、名称区、代号及其他区组成。也可按实际需要增加或减少，并应符合下列规定：1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。2签字区宜由设计、审核、审定签名和年月等组成。3名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。4代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。2.3.2标题栏的位置应位于图纸的右下角。2.3.3标题栏格式宜符合图的规定。1為隶站般二鮮称或文朱隸11151（单朮工程翎老）(■>舟i一1t茧«1221■用JC-6iJ-60-图2.3.1标题栏格式2.3.4必要时，可在图纸左上侧设置图号栏。2.3.5复制的地质图应采用本标准规定的标题栏。66会签栏2.4.1会签栏应设于首图中，会签栏的位置应位于标题栏的左侧。2.4.2会签栏格式宜符合图的规定，会签栏行数可由参加会签的专业多少确定图2.4.2会签栏格式比例2.5.1采矿制图常用比例宜符合表的规定。表2.5.1采矿制图常用比例图名常用比例矿区井田划分及开发方式图平面1:100001:200001:500001:5000剖面1:20001:5000井田开拓方式图'开拓巷道工程图平面1:50001:100001:2000断面：1:50剖面1：20001：5000续表2.5.1图名常用比例采区巷道布置及机械配备图平面1：20001：50001：10000断面：1:50剖面1：2000井底车场布置图平面1：5001：2001：1000断面：1:50剖面1：50井底车场线路及水沟坡度图水平1:5...
