室外管网技术交底VIP免费

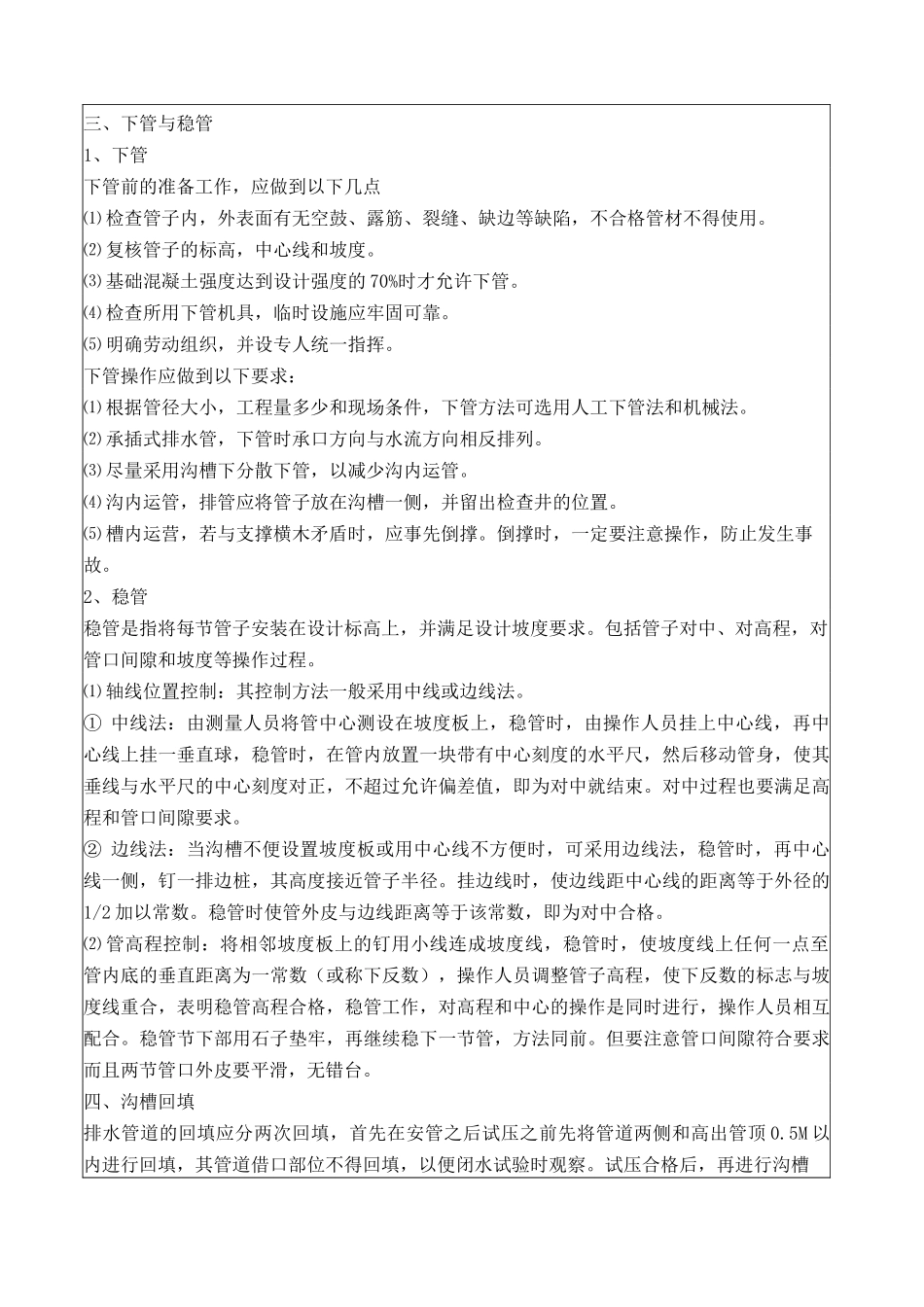

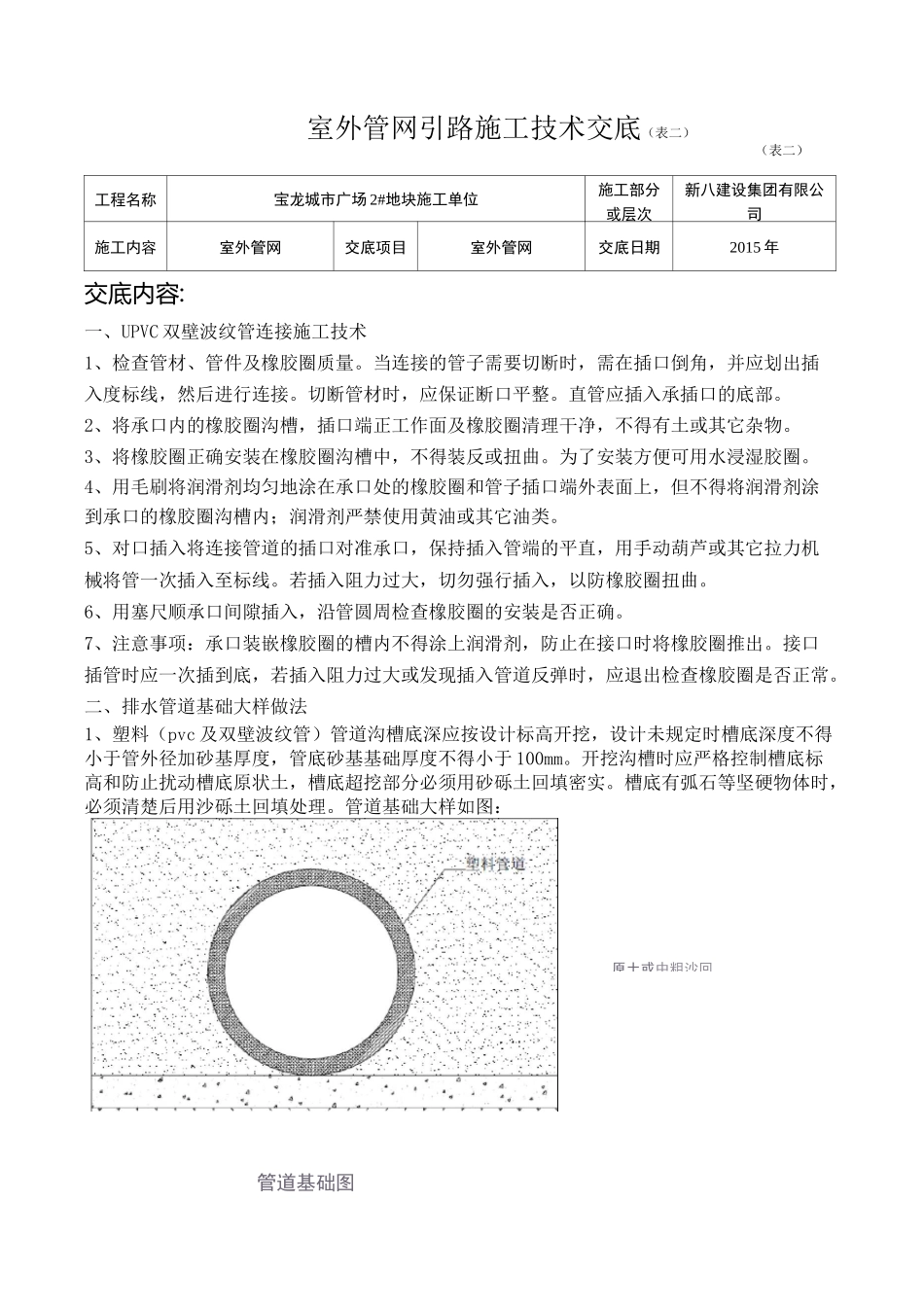

原土或中粗沙回室外管网引路施工技术交底（表二）（表二）工程名称宝龙城市广场2#地块施工单位施工部分或层次新八建设集团有限公司施工内容室外管网交底项目室外管网交底日期2015年交底内容:一、UPVC双壁波纹管连接施工技术1、检查管材、管件及橡胶圈质量。当连接的管子需要切断时，需在插口倒角，并应划出插入度标线，然后进行连接。切断管材时，应保证断口平整。直管应插入承插口的底部。2、将承口内的橡胶圈沟槽，插口端正工作面及橡胶圈清理干净，不得有土或其它杂物。3、将橡胶圈正确安装在橡胶圈沟槽中，不得装反或扭曲。为了安装方便可用水浸湿胶圈。4、用毛刷将润滑剂均匀地涂在承口处的橡胶圈和管子插口端外表面上，但不得将润滑剂涂到承口的橡胶圈沟槽内；润滑剂严禁使用黄油或其它油类。5、对口插入将连接管道的插口对准承口，保持插入管端的平直，用手动葫芦或其它拉力机械将管一次插入至标线。若插入阻力过大，切勿强行插入，以防橡胶圈扭曲。6、用塞尺顺承口间隙插入，沿管圆周检查橡胶圈的安装是否正确。7、注意事项：承口装嵌橡胶圈的槽内不得涂上润滑剂，防止在接口时将橡胶圈推出。接口插管时应一次插到底，若插入阻力过大或发现插入管道反弹时，应退出检查橡胶圈是否正常。二、排水管道基础大样做法1、塑料（pvc及双壁波纹管）管道沟槽底深应按设计标高开挖，设计未规定时槽底深度不得小于管外径加砂基厚度，管底砂基基础厚度不得小于100mm。开挖沟槽时应严格控制槽底标高和防止扰动槽底原状土，槽底超挖部分必须用砂砾土回填密实。槽底有弧石等坚硬物体时，必须清楚后用沙砾土回填处理。管道基础大样如图：管道基础图三、下管与稳管1、下管下管前的准备工作，应做到以下几点⑴检查管子内，外表面有无空鼓、露筋、裂缝、缺边等缺陷，不合格管材不得使用。⑵复核管子的标高，中心线和坡度。⑶基础混凝土强度达到设计强度的70%时才允许下管。⑷检查所用下管机具，临时设施应牢固可靠。⑸明确劳动组织，并设专人统一指挥。下管操作应做到以下要求：⑴根据管径大小，工程量多少和现场条件，下管方法可选用人工下管法和机械法。⑵承插式排水管，下管时承口方向与水流方向相反排列。⑶尽量采用沟槽下分散下管，以减少沟内运管。⑷沟内运管，排管应将管子放在沟槽一侧，并留出检查井的位置。⑸槽内运营，若与支撑横木矛盾时，应事先倒撑。倒撑时，一定要注意操作，防止发生事故。2、稳管稳管是指将每节管子安装在设计标高上，并满足设计坡度要求。包括管子对中、对高程，对管口间隙和坡度等操作过程。⑴轴线位置控制：其控制方法一般采用中线或边线法。①中线法：由测量人员将管中心测设在坡度板上，稳管时，由操作人员挂上中心线，再中心线上挂一垂直球，稳管时，在管内放置一块带有中心刻度的水平尺，然后移动管身，使其垂线与水平尺的中心刻度对正，不超过允许偏差值，即为对中就结束。对中过程也要满足高程和管口间隙要求。②边线法：当沟槽不便设置坡度板或用中心线不方便时，可采用边线法，稳管时，再中心线一侧，钉一排边桩，其高度接近管子半径。挂边线时，使边线距中心线的距离等于外径的1/2加以常数。稳管时使管外皮与边线距离等于该常数，即为对中合格。⑵管高程控制：将相邻坡度板上的钉用小线连成坡度线，稳管时，使坡度线上任何一点至管内底的垂直距离为一常数（或称下反数），操作人员调整管子高程，使下反数的标志与坡度线重合，表明稳管高程合格，稳管工作，对高程和中心的操作是同时进行，操作人员相互配合。稳管节下部用石子垫牢，再继续稳下一节管，方法同前。但要注意管口间隙符合要求而且两节管口外皮要平滑，无错台。四、沟槽回填排水管道的回填应分两次回填，首先在安管之后试压之前先将管道两侧和高出管顶0.5M以内进行回填，其管道借口部位不得回填，以便闭水试验时观察。试压合格后，再进行沟槽其余部位的回填。沟槽回填要求见下表：沟槽回填要求回填部位压实度管道两侧回填压实度应达到95%管顶以上以内压实度应达到85%管顶以上O.5M至地面当年條路时压实度应达到巧％当年不修路时压实度应达到90%回填部位回填要求管道两侧回填K回填淸理沟内...
