地震数据处理VIP免费

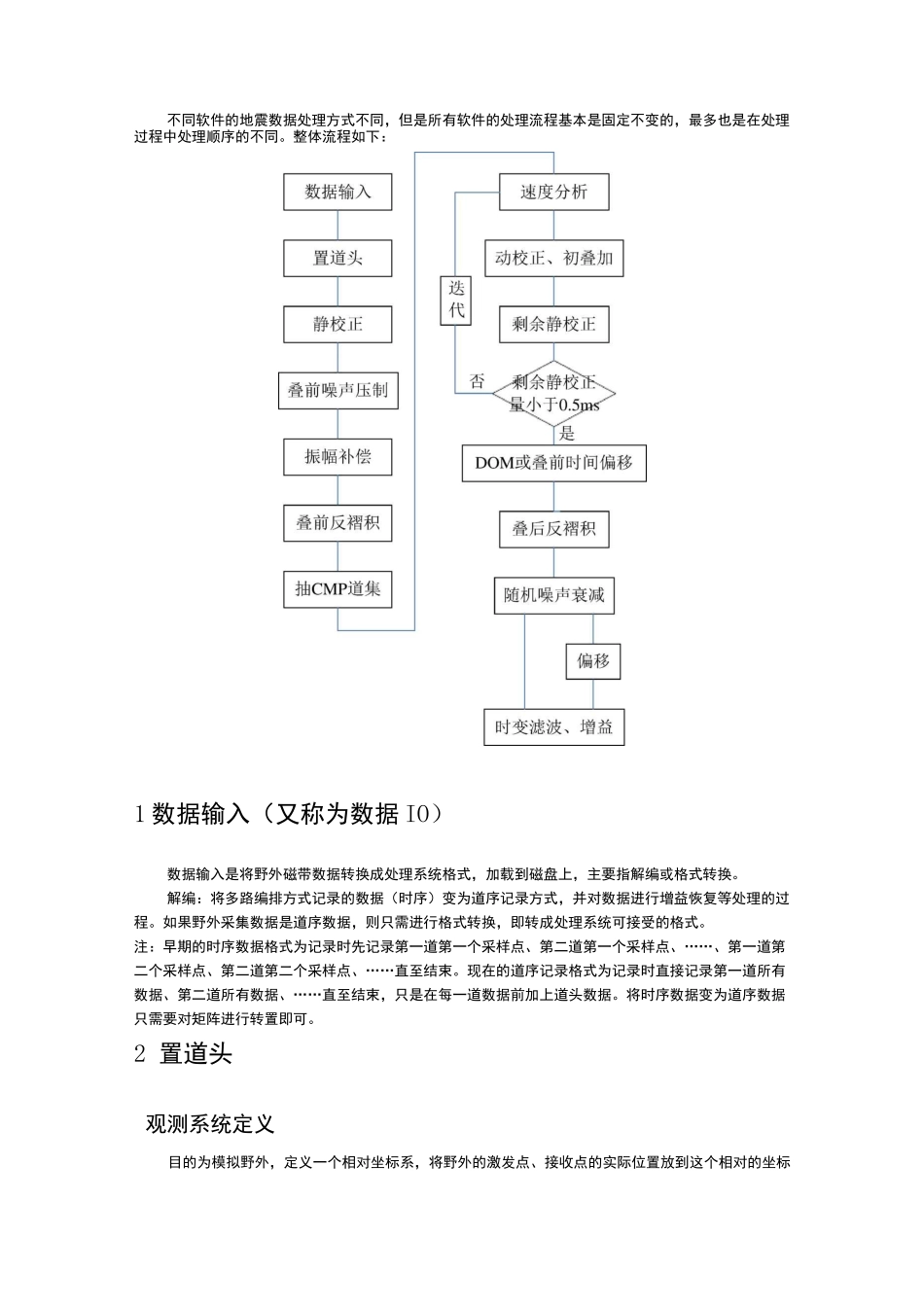

不同软件的地震数据处理方式不同，但是所有软件的处理流程基本是固定不变的，最多也是在处理过程中处理顺序的不同。整体流程如下：1数据输入（又称为数据IO）数据输入是将野外磁带数据转换成处理系统格式，加载到磁盘上，主要指解编或格式转换。解编：将多路编排方式记录的数据（时序）变为道序记录方式，并对数据进行增益恢复等处理的过程。如果野外采集数据是道序数据，则只需进行格式转换，即转成处理系统可接受的格式。注：早期的时序数据格式为记录时先记录第一道第一个采样点、第二道第一个采样点、……、第一道第二个采样点、第二道第二个采样点、……直至结束。现在的道序记录格式为记录时直接记录第一道所有数据、第二道所有数据、……直至结束，只是在每一道数据前加上道头数据。将时序数据变为道序数据只需要对矩阵进行转置即可。2置道头观测系统定义目的为模拟野外，定义一个相对坐标系，将野外的激发点、接收点的实际位置放到这个相对的坐标系中。即将SPS文件转换为GE-Lib文件，包括1）物理点间距2）总共有多少个物理点3）炮点位置4）每炮第一道位置5）排列图形。置道头观测系统定义完成后，处理软件中置道头模块，可以根据定义的观测系统，计算出各个需要的道头字的值并放入地震数据的道头中。当道头置入了内容后，我们任取一道都可以从道头中了解到这一道属于哪一炮、哪一道？CMP号是多少？炮间距是多少？炮点静校正量、检波点静校正量是多少？等等。后续处理的各个模块都是从道头中获取信息，进行相应的处理，如抽CMP道集，只要将数据道头中CMP号相同的道排在一起就可以了。因此道头如果有错误，后续工作也是错误的。GOEAST软件有128个道头，1个道头占4个字节，关键的为2（炮号）、4（CMP号）、17（道号）、18（物理点号）、19（线号）、20（炮检距）等。观测系统检查利用置完道头的数据，绘制炮、检波点位置图、线性动校正图。3静校正（野外静校正）静校正为利用测得的表层参数或利用地震数据计算静校正量，对地震道进行时间校正，以消除地形、风化层等表层因素变化时对地震波旅行时的影响。静校正是实现共中心点叠加的一项最主要的基础工作。直接影响叠加效果，决定叠加剖面的信噪比和垂向分辨率，同时影响叠加速度分析的质量。静校正方法：1）高程静校正2）微测井静校正-利用微测井得到的表层厚度、速度信息，计算静校正量3）初至折射波法4）微测井（模型法）低频+初至折射波法高频4叠前噪音压制干扰波严重影响叠加剖面效果。在叠前对各种干扰进行去除，为后续资料处理打好基础。常见干扰有：面波、折射波、直达波、多次波、50Hz工业电干扰及高能随机干扰等多种情况。不同干扰波有不同特点和产生原因，根据干扰波和一次反射波性质（如频率、相位、视速度等）上的不同，把干扰和有效波分离，从而达到干扰波的去除，提高地震资料叠加效果。常用的方法有：F-K变换、t-P变换、SVD变换等5振幅补偿（真振幅恢复）由于震源激发产生的能量，在向下传播时能量总量逐渐损耗，同时能量覆盖球面面积越来越大，单位面积上能量分布越来越小。采用的方法有：球面扩散补偿、地表一致性补偿6叠前反褶积受大地滤波作用的影响，地震波在地下介质传播过程中，随着传播路径的增加，分辨率逐渐下降。反褶积目的：消除大地滤波作用的影响，恢复反射系数，提高地震记录地下岩层刻画能力。主要作用：压缩地震反射脉冲的长度，提高反射地震记录的分辨率，并进一步估算反射界面的反射系数。另外还可消除多次波反褶积使我们能更细致地观察地下物性的纵向变化。主要方法有：预测反褶积、脉冲反褶积、地表一致性反褶积7CMP道集分选（抽道集）CMP道集又称共中心点道集，当地震数据置完道头以后，每个地震道的CMP号、线号、炮间距等各种信息就已经存在了，因此，分选就是利用道头信息，按照要求将地震道排列到一起。即将共炮点道集CSP转换为共中心点道集CMP。CMP分选一般按CMP号从小到大，使用两级分选或三级分选：CMP、炮检具（站号）CMP、线号、炮间距（站号）CMP道集经过动校正后，就可以将道集内各道求和，形成叠加道。每个CMP都进行求和,就形成了叠加剖面。8速度分析由正常时差计算叠加速度...
