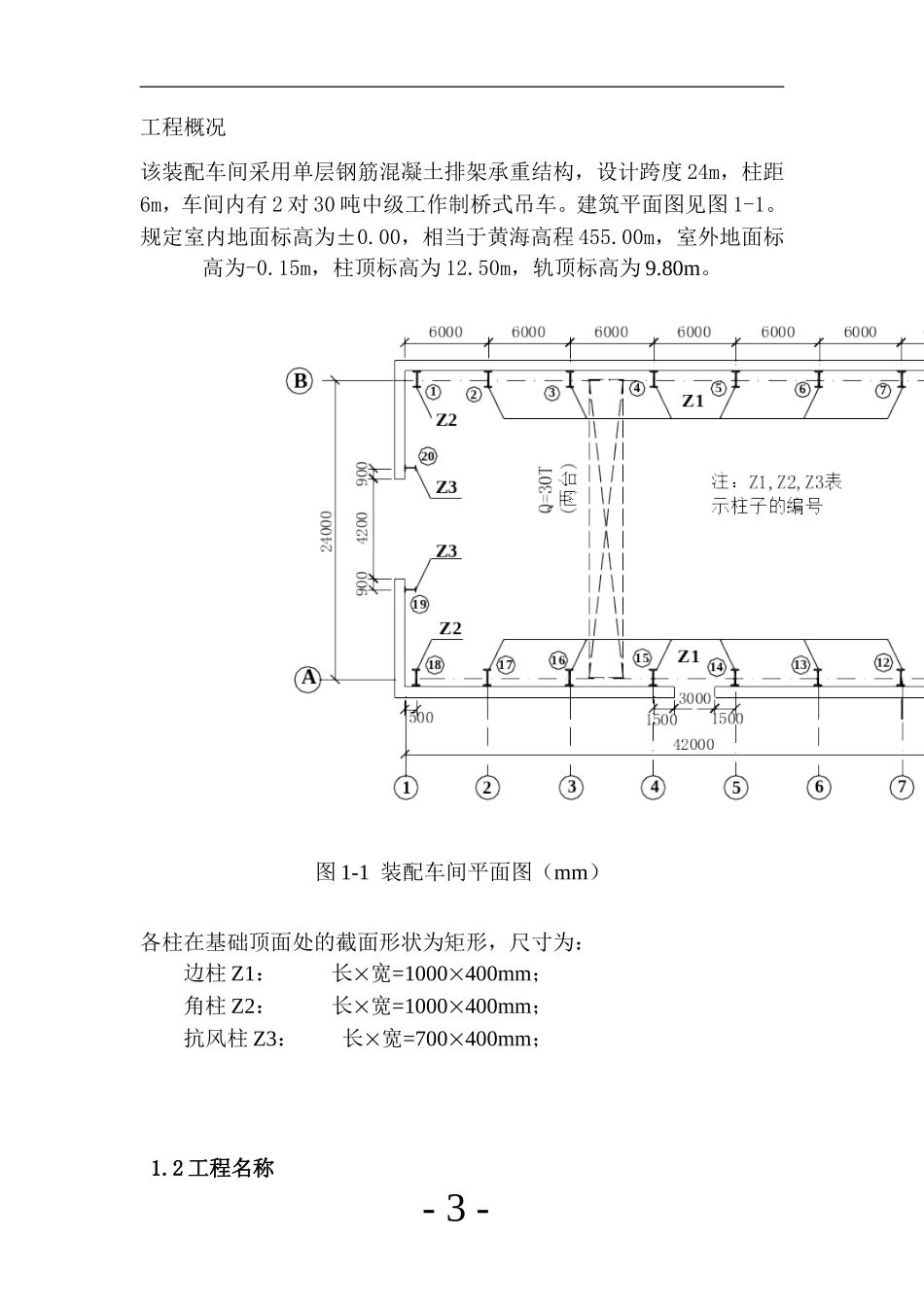

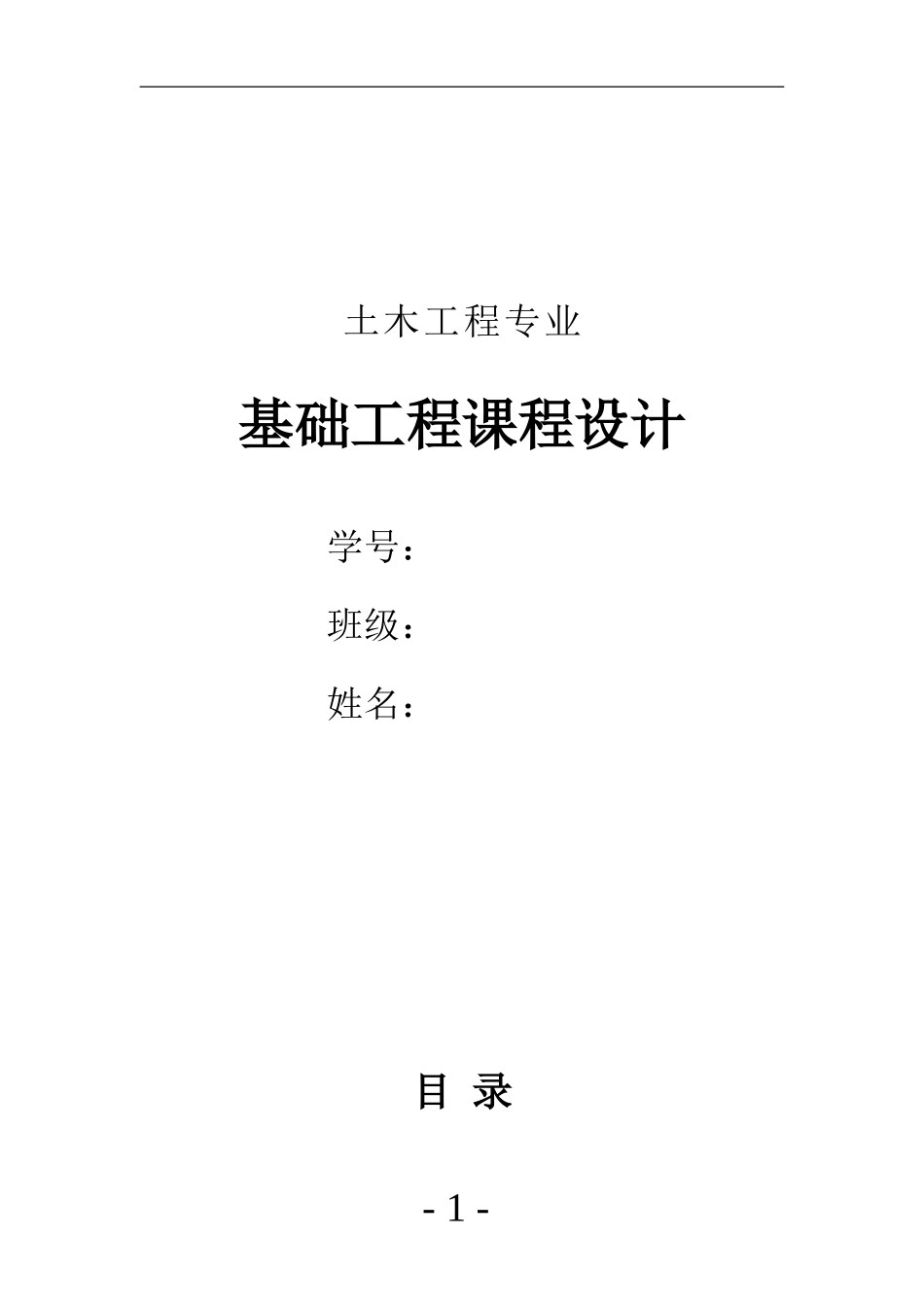

土木工程专业基础工程课程设计学号：班级：姓名：目录-1-第一章：总体概述…………………………………………1第二章：浅基础设计与计算I.二十号桩………………………………………………7II.七号桩………………………………………………9III.一号桩……………………………………………11※※※※※※※※※※※※※※※※※※※※※※※※※第三章：桩基础设计与计算I.十七号桩……………………………………………12II．十八号桩…………………………………………16※※※※※※※※※※※※※※※※※※※※※※※※※附件：1.浅基础和桩基础总平面布置图2.浅基础结构图3.桩基础结构图第一章概述设计任务1、设计题目：某单层厂房柱下基础设计-2-工程概况该装配车间采用单层钢筋混凝土排架承重结构，设计跨度24m，柱距6m，车间内有2对30吨中级工作制桥式吊车。建筑平面图见图1-1。规定室内地面标高为±0.00，相当于黄海高程455.00m，室外地面标高为-0.15m，柱顶标高为12.50m，轨顶标高为9.80m。图1-1装配车间平面图（mm）各柱在基础顶面处的截面形状为矩形，尺寸为：边柱Z1：长宽=1000400mm；角柱Z2：长宽=1000400mm；抗风柱Z3：长宽=700400mm；1.2工程名称-3-某机械厂的装配车间，建筑场地位于该机械厂厂区内。1.3场地位置厂房位于城郊地区，附近建筑较少，地势较平坦。场区地下水属潜水，初见水位在2.5～3.1m深处，稳定水位在2.9～3.9m深处。地下水补给来源为大气降水，水位随季节变化，无侵蚀性。1.4上部结构的类型、尺寸厂房基础顶面以上部分的建筑和结构设计工作已经完成。装配车间采用单层钢筋混凝土排架承重结构，设计跨度24m，柱距6m，车间内有2对30吨中级工作制桥式吊车。建筑平面图见图1-1。规定室内地面标高为±0.00，相当于黄海高程455.00m，室外地面标高为-0.15m，柱顶标高为12.50m，轨顶标高为9.80m。基础梁的横截面尺寸如图1-1，梁与柱（或杯口外壁）之间的净距为20mm，置于柱子外侧的基础顶面上。2502525200300图1-1基础梁的横截面尺寸示意图（单位：mm）设计中纵向受力钢筋选用HRB335,fy=300Mpa。基础混凝土采用C30，其fC=13.4Mpa。1.5场地描述拟建工程为XX机械厂的装配车间，建筑场地位于该机械厂厂区-4-内，厂房平面尺寸为42m24m，采用钢筋混凝土排架结构，结构的设计跨度为24m，柱距为6m。1.6土层描述场地处地面平坦。据钻探揭露，各地层的情况如下：第①层：人工填土。分布于场地表面，以灰黑色粉土为主，伴有碎砖，炉渣等杂物的填土层。厚约0.5～1.2m，结构疏松，土质不均，平均天然重度为17.1kN/m3。第②层：粉质粘土。呈棕红色。除1#孔外各孔均有，厚度9.5～10.1m。硬塑～可塑，土质较均匀。第③层：粉土。呈褐黄色。仅在1#孔可见到，厚约3.3m，流塑。第④层：淤泥。呈黑色，流塑。含大量有机质，有臭味。仅在1#孔见到，厚度约8.0m。第⑤层：粉质粘土。呈灰黄色，仅在1#孔见到，厚约3.6m，夹有粉砂薄层，流塑。第⑥层：粘土。呈黄黑色，各孔均可见到，没有钻透，据调查厚度在10m以上。土质均匀，可塑~硬塑。场区地下水属潜水，初见水位在2.5~3.1m深处，稳定水位在2.9~3.9m深处。地下水补给来源为大气降水，水位随季节变化，无侵蚀性。根据钻探及室内土工实验的情况分析，第①层杂填土不宜用作建筑物地基。建议把基础埋置在强度较高的第②层粉质粘土或第⑥层粘性土中。其地基承载力标准值分别为：第②层：fk=180kPa第⑥层：fk=220kPa建议：受古河道影响的几个柱基采用桩基础；其余基础可采用柱下现浇独立基础。土性指标，见表1-1。-5-图1-2地质钻孔平面布置图-6-图1-3I-I地质剖面图-7-图1-4II—II地质剖面-8-图1—5III–III地质剖面图第二章，浅基础设计与计算I.二十号桩设计(抗风桩)尺寸为：700mm×400mm位于III——III地质剖面图，持力层定在粉质粘土层。标准组合：Fn=600KnMN=27KN·MHK=38KN各粉质粘土层GSWWPWL的平均值GS=（2.74+2.7+2.71+2.71+2.73+2.72）÷6=2.72W=（29.06+24.4+25.35+23.08+22.94+26.64）÷6=25.25%=(19.4+20.1+20.3+20.1+19.9+20.1)÷6=20KN/M3==0.671WP=（20.17+21.31+21+20.04+23.96+19.27）÷6=21%WL=（30.49+33.8...
