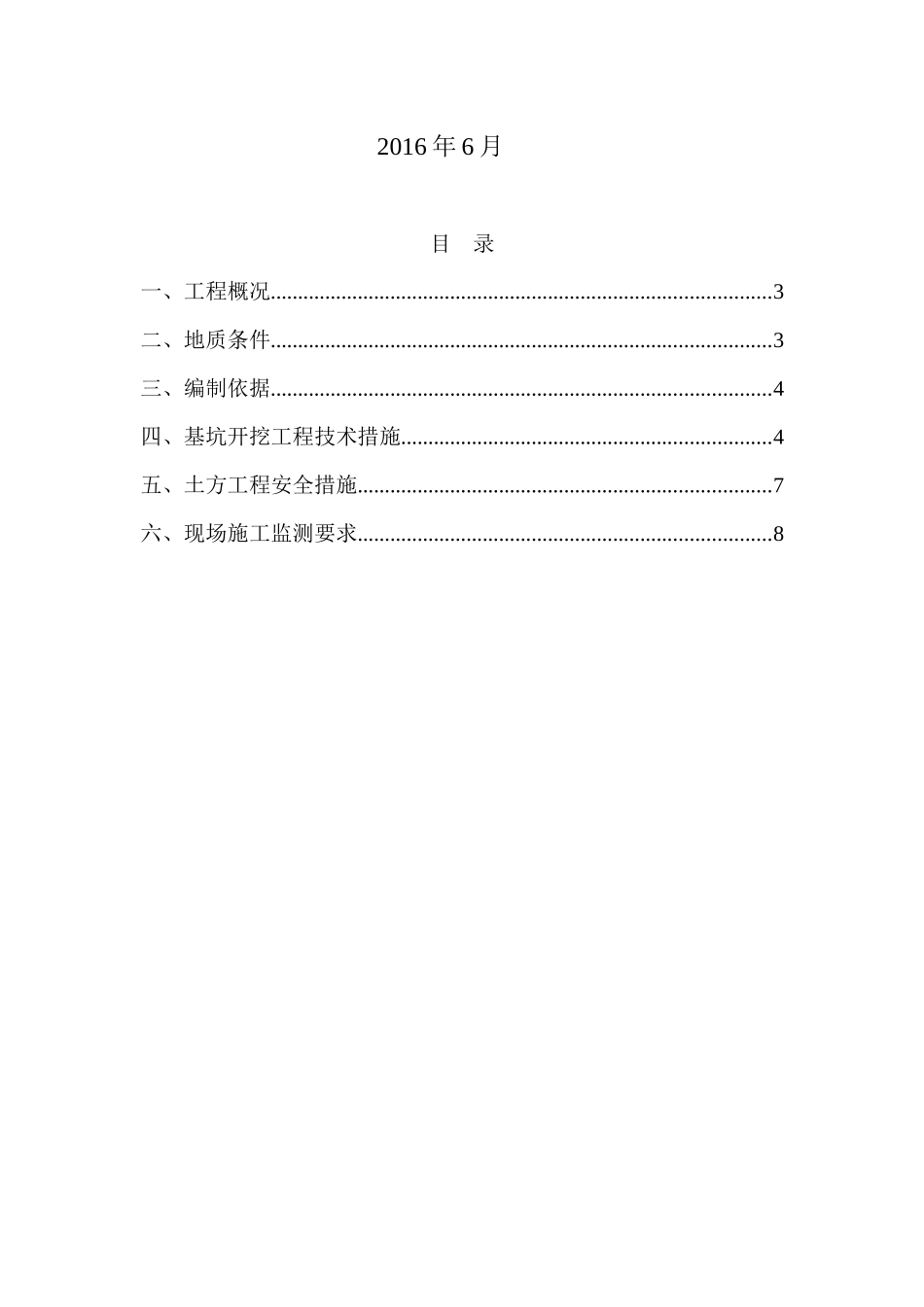

莆田市宁海闸导流工程结合江东水闸迁建项目基坑开挖专项方案莆田市水利水电工程局有限公司莆田宁海闸导流工程结合江东水闸迁建项目部2016年6月目录一、工程概况............................................................................................3二、地质条件............................................................................................3三、编制依据............................................................................................4四、基坑开挖工程技术措施....................................................................4五、土方工程安全措施............................................................................7六、现场施工监测要求............................................................................8基坑开挖开挖一、工程概况江东水闸为木兰溪防洪工程右岸堤防的穿堤水闸之一，承担木兰溪右岸南洋片的防洪和排涝任务，现有水闸位于宁海古桥下游约500m处的右岸，闸室总净宽为3×2.5m。本次结合宁海闸导流工程布置，将水闸迁移至现有闸址下游约500m处新建。建成后水闸在宁海闸工程枯水期导流时，承担导流节制调蓄的任务。江东水闸迁建项目主要建设内容含闸室、内引港、外引港和下游堤防连接段工程等。新建江东水闸闸室总净宽根据莆田市南北洋排涝规划要求确定为30.0m，闸底板顶高程为0.0m，潜孔式布置，胸墙底高程为4.0m，布置3孔10.0m×4.0m（宽×高）的泄洪孔；每孔闸室各布置1扇工作闸门，共3扇。工作闸门的上游布置1道检修门槽，配备1扇检修闸门，3孔闸室共用1扇检修闸门。闸室基坑开挖原地面线高程3.2m，闸底板高程为0.0m，C35海工砼底板厚度1.3m，C10素砼垫层0.2m，基坑底高程-1.5m。基坑开挖深度4.7m。基坑尺寸长度30m、宽度45m。开挖坡度定为1:1~1：2。开挖工程量约为6500m3。外引港开挖原地面线高程2.5m，基坑底高程-1.65至-1.7m，开挖深度4.15至4.2m。开挖坡度定为1:1~1：2。开挖工程量约为108050m3。内引港开挖原地面线高程2.6m，基坑底高程-1.1m至0.5m，开挖深度3.7m至2.1m。开挖坡度定为1:1~1：2。开挖工程量约为128000m3。二、地质条件⑴基础工程地质条件场地地基自上而下土层分别有人工填土、淤泥、中细砂、砂质粘土、淤泥质粉质粘土、粉质粘土、砂卵石等。⑵工程地质闸址地基土中存在软弱土层淤泥、中细砂层。水闸引港挡墙地基土上部存在软土层淤泥。堤防堤基上部为淤泥层，且厚度较大。水闸下游河床分布淤泥土层，土的抗冲能力弱。三、编制依据1、合同文件；2、施工总进度计划；3、施工组织设计；4、相关施工图纸；5、《水利水电建设工程验收规范》SL223-20086、《建筑地基处理技术规范》JGJ79-2012四、基坑开挖工程技术措施（一）、根据基础实际情况及文明工地施工要求，土方工程挖出土运往业主指定位置堆放（二）、挖土深度挖土净深不大于5.0米。（三）、土方开挖分两次分层开挖，从中间向四周开挖，第一层挖深约1.0m深（粉质粘土层），第二层直接到坑底。具体流程：开挖线放样——第一步土方开挖——第一步修坡（缓台宽1500mm）——开挖下一步土方——下一步修坡——直至基坑底。1、采用2台挖土机进行土方开挖，边挖边修坡。2、开挖过程中遵循顺序开挖，并预留好汽车运土通道。3、边坡及坑底留300mm人工清底，以减少对土层的扰动。4、开挖过程中应时时测量挖深，通过放坡系数计算该挖深处的下边缘位置，并由测量人员撒出白灰线进行控制。5、如果到达坑底后发现基底土层与地勘资料不一致应立即通知建设、监理、设计单位，以便采取措施。土方开挖机械表序号名称规格数量备注1反铲挖掘机1m34台2自卸汽车10m38辆3钢板2×6m50块（四）、土方开挖至设计高程后，进行基础换填，浇筑混凝土垫层。为严格控制坑底回弹，垫层和人工挖土密切配合，浇注混凝土垫层，尽可以缩短坑底露时间；坡底设排水沟，在基坑每50米设集水井集中抽水。（五）、在整个基坑开挖过程中，对周边环境，特别是场内施工道路进行全过程，全方位的施工监测。同时根据监测数据，认真分析，合理安排挖土的顺...
