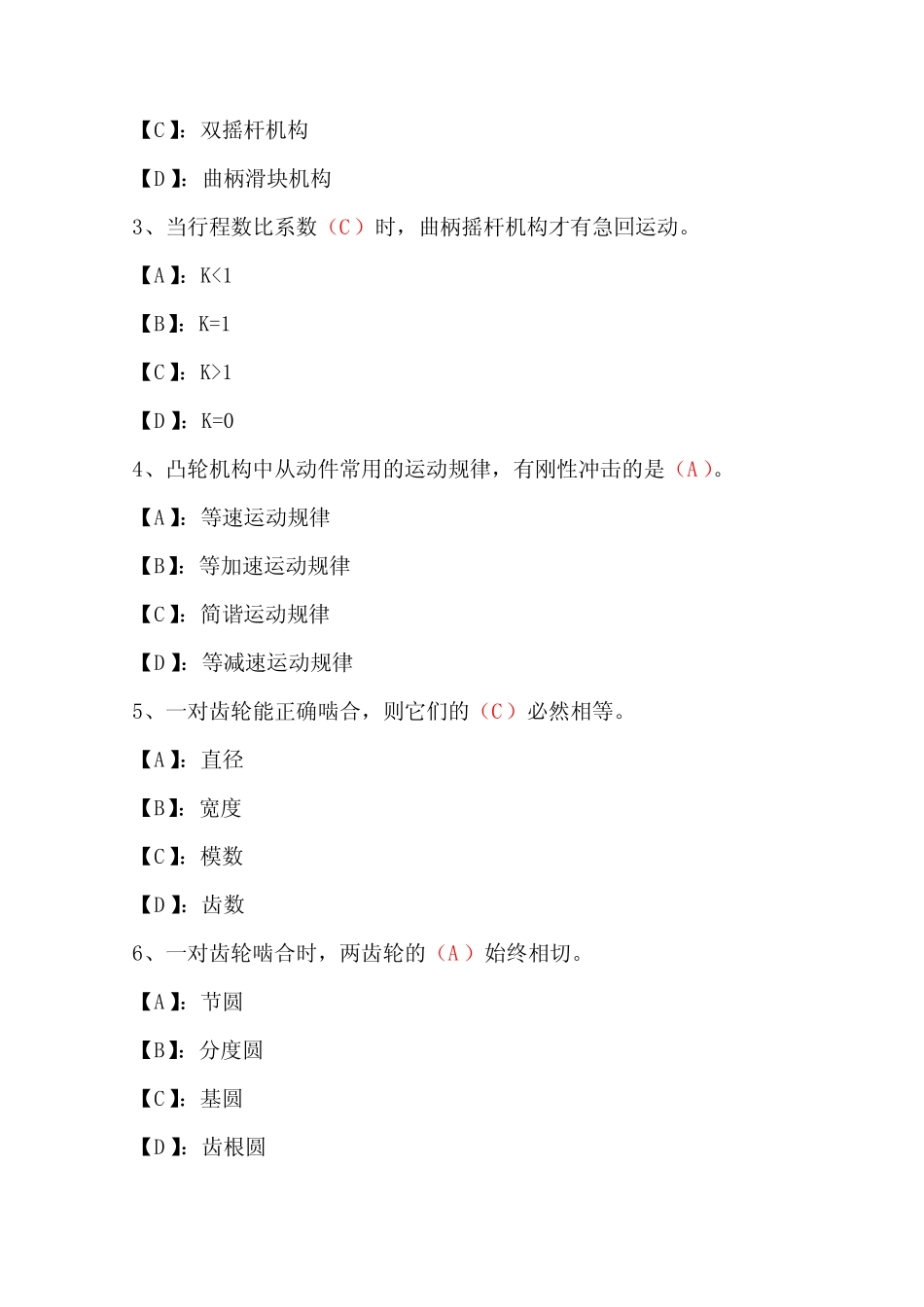

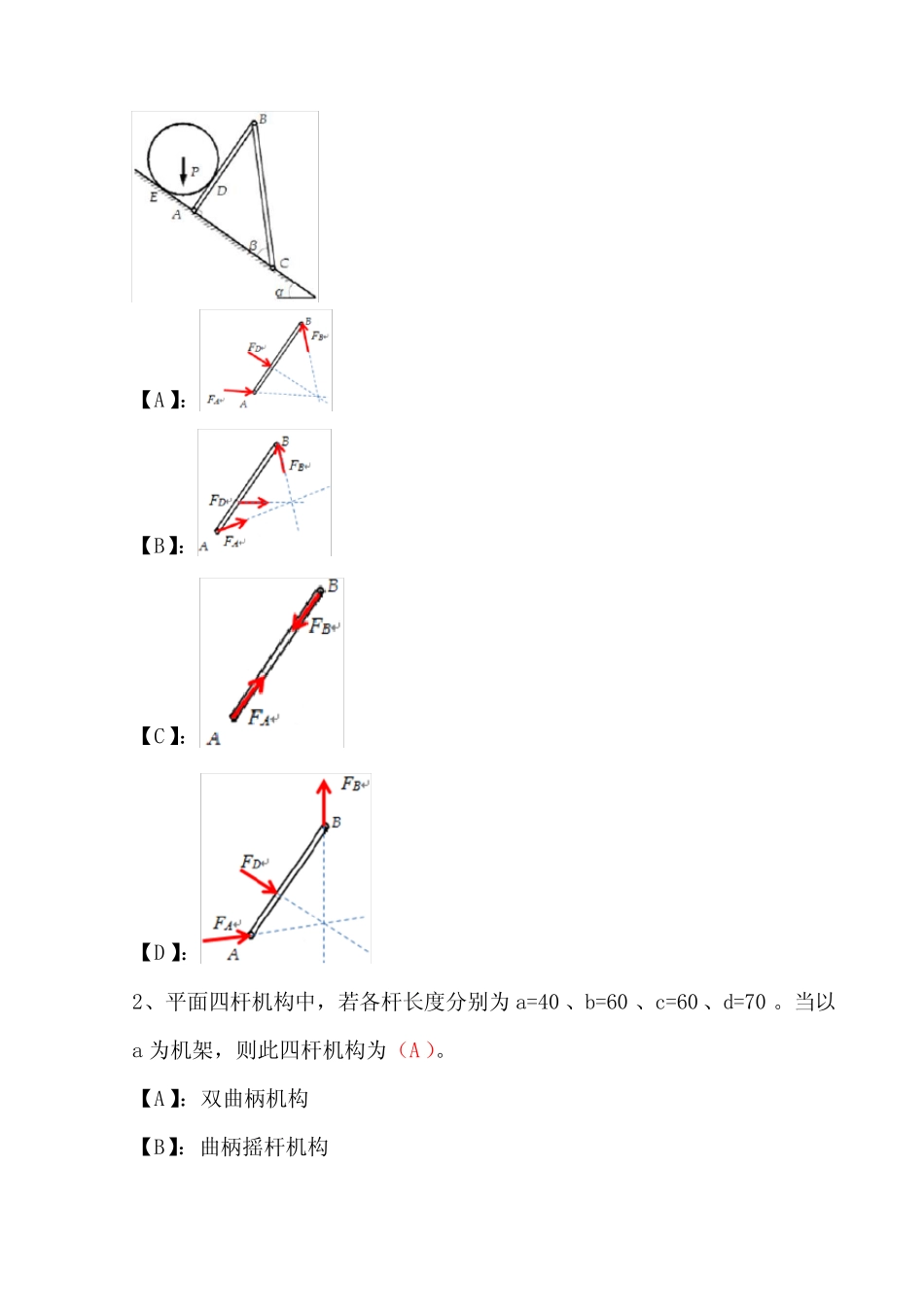

国开期末考试《机械设计基础》机考试题及答案(第5套)（试卷号2414，整套相同，祝同学们取得优异成绩！）一、判断正误题（共11题，共22分）1、机构都是可动的。（√）2、在两个力作用下处于平衡状态的构件称为二力构件。（√）3、运动副的作用，是用来限制或约束构件的自由运动的。（√）4、曲柄滑块机构是由曲柄摇杆机构演化而来的。（√）5、在曲柄摇杆机构中，摇杆的回程速度一定比工作行程的速度要快。（×）6、构件的刚度要求，就是构件有足够的抵抗变形的能力。（√）7、齿数z、压力角a、齿顶高系数ha*和顶隙系数c*都是标准值的齿轮是标准齿轮。（×）8、用展成法加工齿轮时，同一模数和同一压力角，但不同齿数的两个齿轮，可以使用一把齿轮刀具进行加工。（√）9、行星轮系的自由度为1。（√）10、带传动中弹性滑动现象是不可避免的。（√）11、一个平键联接能传递的最大扭矩为T，则安装一对平键能传递的最大扭矩为T。（√）二、单项选择题（共10题，共30分）1、下图所示的受力系统中，杆AB的正确受力图为（A）。【A】：【B】：【C】：【D】：2、平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。当以a为机架，则此四杆机构为（A）。【A】：双曲柄机构【B】：曲柄摇杆机构【C】：双摇杆机构【D】：曲柄滑块机构3、当行程数比系数（C）时，曲柄摇杆机构才有急回运动。【A】：K<1【B】：K=1【C】：K>1【D】：K=04、凸轮机构中从动件常用的运动规律，有刚性冲击的是（A）。【A】：等速运动规律【B】：等加速运动规律【C】：简谐运动规律【D】：等减速运动规律5、一对齿轮能正确啮合，则它们的（C）必然相等。【A】：直径【B】：宽度【C】：模数【D】：齿数6、一对齿轮啮合时，两齿轮的（A）始终相切。【A】：节圆【B】：分度圆【C】：基圆【D】：齿根圆7、阿基米德圆柱蜗杆的（C）模数，应符合标准数值。【A】：端面【B】：法面【C】：轴面【D】：无8、带传动在工作时，假定小带轮为主动轮，则带内应力的最大值发生在带（B）。【A】：进入大带轮处【B】：紧边进入小带轮处【C】：离开大带轮处【D】：离开小带轮处9、普通螺纹的公称直径是指螺纹的（A）。【A】：大径【B】：小径【C】：底径【D】：顶径10、自行车车轮的前轴属于轴（C）。【A】：传动轴【B】：转轴【C】：固定心轴【D】：转动心轴三、计算选择题（共4题，共48分）1、如图所示，已知一重量G=10N的物体放在水平面上，水平面和物体间的摩擦系数∫S=0.3。请分析下列情况：(1)、（4分）当作用在物体上的水平力F=1N时，（B）。【A】：摩擦力为0，物体处于平衡状态【B】：摩擦力为1N，物体处于平衡状态【C】：摩擦力为2N，物体处于平衡状态【D】：摩擦力为3N，物体滑动(2)、（4分）当作用在物体上的水平力F=2N时，（C）。【A】：摩擦力为0，物体处于平衡状态【B】：摩擦力为1N，物体处于平衡状态【C】：摩擦力为2N，物体处于平衡状态【D】：摩擦力为3N，物体滑动(3)、（4分）当作用在物体上的水平力F=4N时，（D）。【A】：摩擦力为0，物体处于平衡状态【B】：摩擦力为1N，物体处于平衡状态【C】：摩擦力为2N，物体处于平衡状态【D】：摩擦力为3N，物体滑动1、计算图示机构的自由度：(1)、（3分）图示机构的活动构件数为（D）。【A】：5【B】：6【C】：7【D】：8(2)、（3分）图示机构的低副数为（D）。【A】：8【B】：9【C】：10【D】：11(3)、（3分）图示机构的高副数为（B）。【A】：0【B】：1【C】：2【D】：3(4)、（3分）图示机构的自由度数为（B）。【A】：0【B】：1【C】：2【D】：31、简支梁如图所示。已知F=10KN，作用点为梁的中点C，梁的长度l=4m，梁所用材料的许用应力[]=160MPa。求：(1)、(3分)梁A端的约束力FAY=（D）。【A】：0N【B】：5N【C】：10kN【D】：5kN(2)、(3分)梁B端的约束力FBY=（D）。【A】：0N【B】：5N【C】：10kN【D】：5kN(3)、（3分）最大弯矩为（B）。【A】：5kN•m，位于A点【B】：10kN•m，位于梁的中点【C】：10kN•m，位于B点【D】：10N•m，位于梁的中点(4)、(3分)梁的尺寸a（C）。(提示：正方形截面轴的抗弯截面系数，a为正方形边长。)【A】：≥36.05mm【B】：≥36.05m【C...
