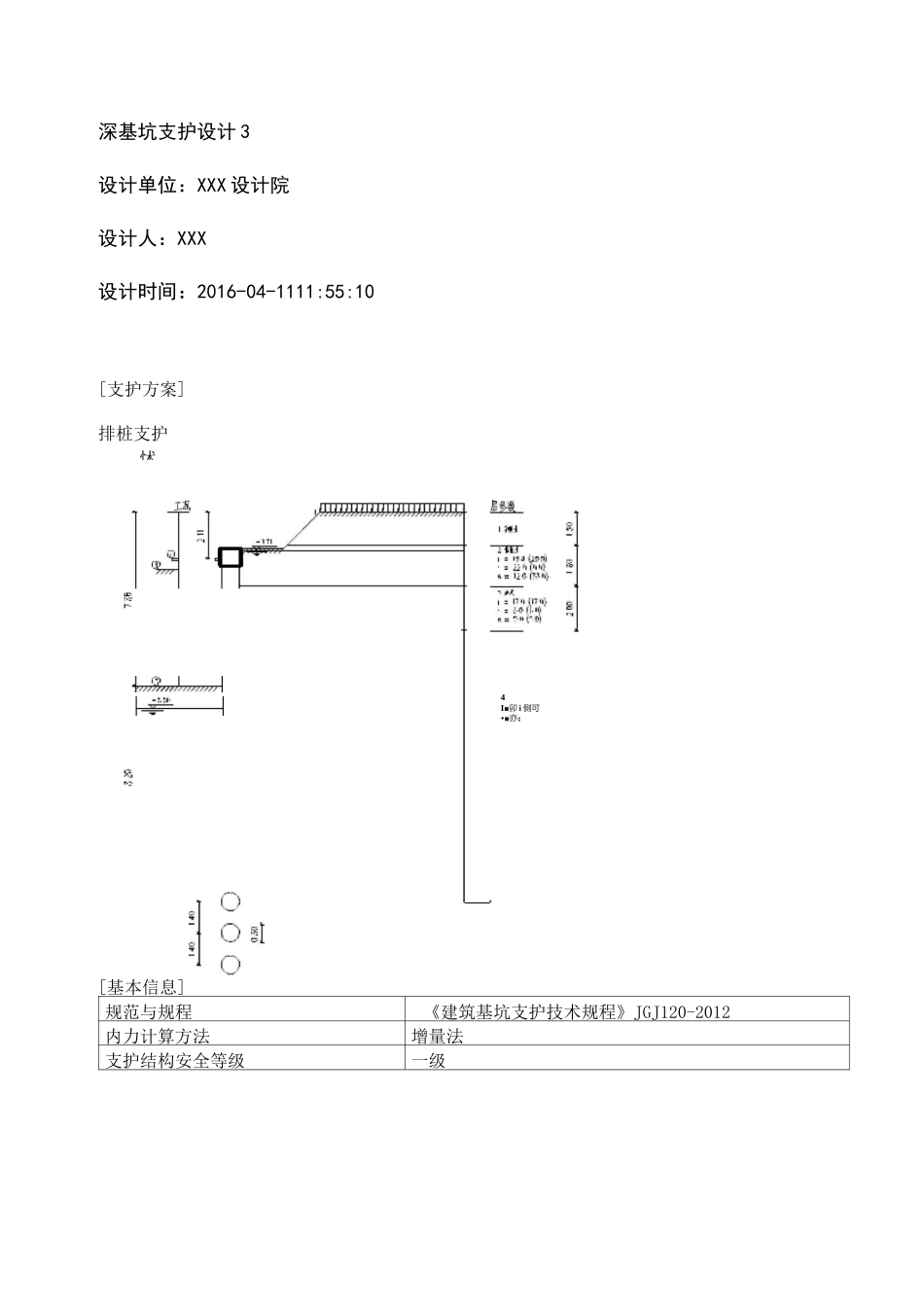

深基坑支护设计3设计单位：XXX设计院设计人：XXX设计时间：2016-04-1111:55:10[支护方案]排桩支护[基本信息]规范与规程《建筑基坑支护技术规程》JGJ120-2012内力计算方法增量法支护结构安全等级一级4I■卯i側可•■亦：怵支护结构重要性系数Y01.10基坑深度H(m)7.860嵌固深度(m)8.200桩顶标高(m)-1.660桩材料类型钢筋混凝土混凝土强度等级C25桩截面类型圆形匚桩直径(m)0.800桩间距(m)1.400有无冠梁有卜冠梁宽度(m)1.000卜冠梁高度(m)0.800匚水平侧向刚度(MN/m)89.600放坡级数1超载个数1支护结构上的水平集中力0[放坡信息]坡号台宽(m)坡高(m)坡度系数12.0001.6601.000[超载信息]超载序号类型超载值(kPa,kN/m)作用深度(m)作用宽度(m)距坑边距(m)形式长度(m)1UIUU20.000—————[附加水平力信息]水平力作用类型水平力值作用深度是否参与是否参与序号(kN)(m)倾覆稳定整体稳定[土层信息]土层数5坑内加固土否内侧降水最终深度(m)&860外侧水位深度(m)1.710内侧水位是否随开挖过程变化否内侧水位距开挖面距离(m)—弹性计算方法按土层指定乂弹性法计算方法m法基坑外侧土压力计算方法主动弹性法土压力模型:经典法土压力模型:[土层参数]层号土类名称层厚(m)重度(kN/m3)浮重度(kN/m3)粘聚力(kPa)内摩擦角(度)1杂填土1.5019.0—10.0010.002粘性土1.8019.410.022.0012.003淤泥2.0017.07.08.005.004强风化岩16.4020.010.030.0021.005中风化岩2.2023.013.0——层号与锚固体摩擦阻力(kPa)粘聚力水下(kPa)内摩擦角水下(度)水土计算方法m,c,K值抗剪强度(kPa)130.0———m法12.00—260.00.0033.00合算m法28.00—320.0&005.00合算m法10.80—4120.030.0021.00分算m法19.00—5200.035.0025.00分算m法30.00—[支锚信息]支锚道数1支锚道号支锚类型水平间距(m)竖向间距(m)入射角(°)总长(m)锚固段长度(m)1内撑2.8002.110———支锚预加力支锚刚度锚固体工况锚固力材料抗力材料抗力道号(kN)(MN/m)直径(mm)号调整系数(kN)调整系数1300.0015.00—2〜—423.001.00[土压力模型及系数调整]吉\\X.\层号土类名称水土水压力调整系数外侧土压力调整系数1外侧土压力调整系数2内侧土压力调整系数内侧土压力最大值(kPa)1杂填土合算1.0001.0001.0001.00010000.0002粘性土合算1.0001.0001.0001.00010000.0003淤泥合算1.0001.0001.0001.00010000.0004强风化岩分算1.0001.0001.0001.00010000.0005中风化岩分算1.0001.0001.0001.00010000.000[工况信息]工况号工况类型深度(m)支锚道号1开挖2.610—2加撑—1.内撑3开挖7.860—[设计结果][结构计算]各工况：MoHIUwa_1,VvV.i」皿」；i1般分布工况1——计抵i261rn工况1——计抵i261rn工况1——计抵i261rn:-好?>■■—；i265朋：■-G'4卜--E5?■'：I-^71)—i用2A'>(-77虻卜--(了？汕,；•(-S1fG7—；i.lhi眉[0finX[-r：心:■—：111?.：-—；'i:-门i:}>-?r：-——■:C-DC-；[G；n—I'kO}玷贸一72心朝')卜型,4—：11^鮒i-216■■'?—：-■：1454J)i-Rl";——:'C-??'：f-日巧26'—：-!20?■$?'.(■-E乃6C?—(1^9過(■?:>?)—-i0；"I}{-2鹽如1---门厂阳:[-JI■>防卜一-■：1*ri日4)"66rni内力位移包络图：地表沉降图：As3As2钢筋级别选筋AslHRB3352D16As2HRB3352D16As3HRB335D16@2[环梁选筋结果]钢筋级别选筋AslHPB3001d12As2HPB3001d12As3As2■■•■■•[冠梁选筋结果]|HPB30dl2@[截面计算]钢筋类型对应关系：d-HPB300,D-HRB335,E-HRB400,F-RRB400,G-HRB500,P-HRBF335,Q-HRBF400,R-HRBF500[截面参数]桩是否均匀配筋是混凝土保护层厚度(mm)35桩的纵筋级别HRB400桩的螺旋箍筋级别HRB335桩的螺旋箍筋间距(mm)200弯矩折减系数0.85剪力折减系数1.00荷载分项系数1.25配筋分段数一段各分段长度(m)14.40[内力取值]段号内力类型弹性法计算值经典法计算值内力设计值内力实用值基坑内侧最大弯矩(kN.m)435.28288.94508.74508.741基坑外侧最大弯矩(kN.m)205.83397.09240.56240.56最大剪力(kN)223.80216.95307.73307.73段号选筋类型级别钢筋实配值实配[计算]面积(mm2或mm2/m)1纵筋HRB40018E184580[4521]箍筋HRB335D12@2001131[715]加强箍筋HRB335D14@2000154[整体稳定验算]计算方法：瑞典条分法应力状...
