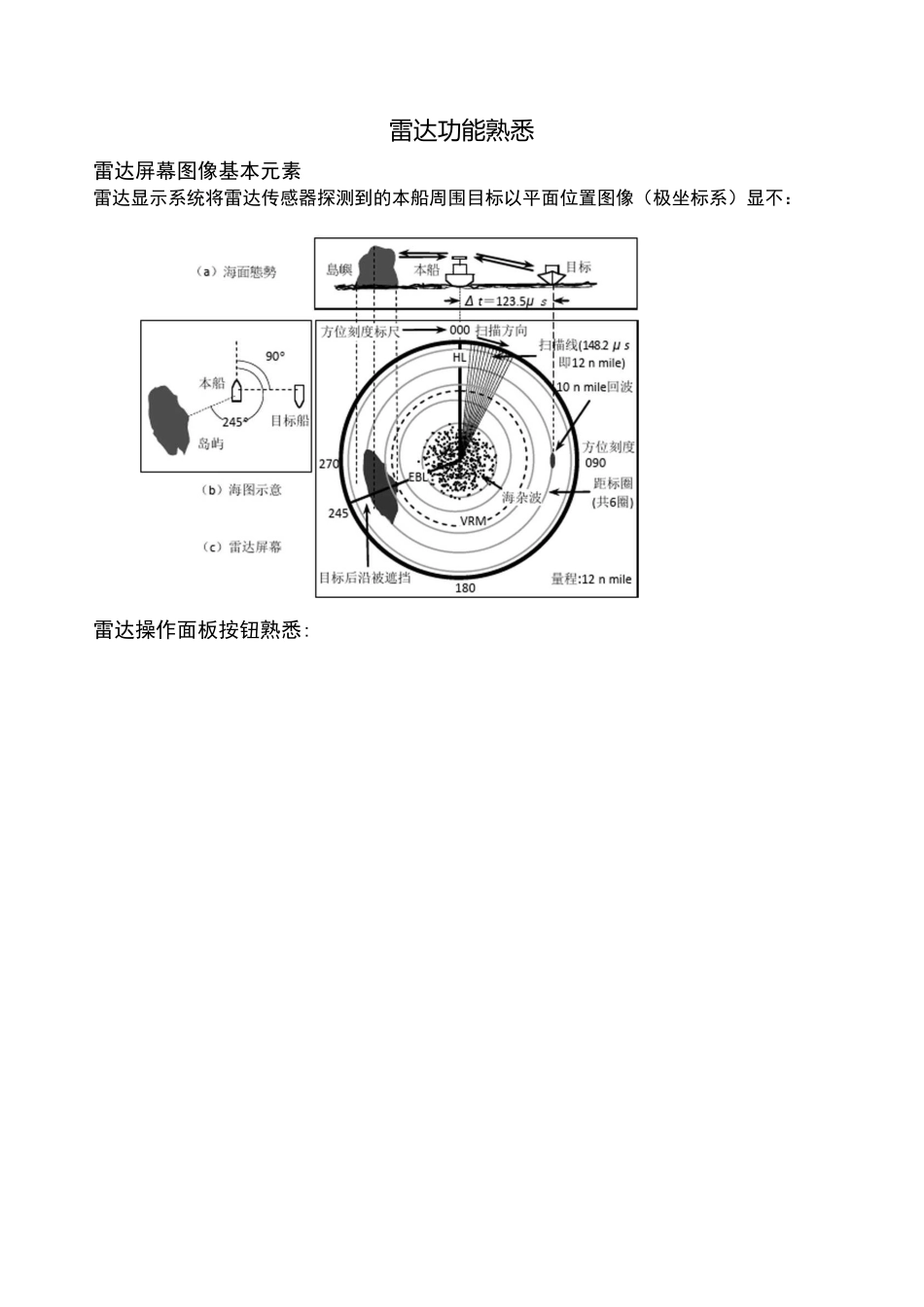

雷达功能熟悉雷达屏幕图像基本元素雷达显示系统将雷达传感器探测到的本船周围目标以平面位置图像(极坐标系)显不:雷达操作面板按钮熟悉:34561819201POWER雷达没开机的时候,按下POWER即开始预热,预热完才能进入Standby状态;如果雷达正在使用或者Standby时按下POWER,雷达立即断电关机。2RUN/STBY按下这个按钮雷达进入工作扫描状态或Standby状态;雷达屏幕左上角的Transmit/Standby一样功能。3TUNE雷达接收机调谐可以选择自动或者手动两种方式,一般情况下都是自动模式,只有因为磁控管损耗的原因使自动模式无法达到最佳的情况下才选择手动模式。按一下旋钮即可轮换选择手动或者自动模式,通过确认点击雷达屏幕左下角Tune后边MAN/AUTO也可以。不管哪种模式下旋转旋钮都可调节。910RAIN/SEA杂波抑制很4EBL电子方位线可显示出物标真方位或者相对方位;也可以判断物标过我船头或是船m;还可以判断协助避碰等等,通常与活动距标圈VRM—起使用。按下按钮即会在雷达屏幕出现EBL,按住2秒不动进入EBL设置菜单,有两条EBL可供选择,旋转旋钮即可调整EBL方向,按下旋钮即可调整EBL中心位置。雷达屏幕右上角同样可以选择操作。VRM活动距标圈用以测定物标距离,也可以作为本船的安全警示圈,通常与电子方位线搭配使用,旋转调节距离。按下旋钮进入PI平行线模式,该状态下旋转按钮调整平行线宽度。雷达屏幕右上角同样可以选择操作RANGE+/-调整雷达量程,最大96nm,最小0.125nm,一般常用6nm和12nm量程,也可通过雷达屏幕左上角调节。AcquiringTarget目标捕获910AcquiringTarget目标捕获有两种方式,手动和自动,两种方式可以同时釆用。自动捕获:需要启动AZ(acquisition/activationzone),启动后进入AZ的物标都会被捕获,AIS物标会显示AIS信息,被捕获的物标会按顺序以数字标示,物标太多自动捕获功能会取消。手动捕获:将光标移动到需要捕获的物标上去,按下ACQ按钮即可,同样被捕获的物标会按顺序以数字标示,捕获的物标数量超过设置则不能再捕获。11ACQCNCL取消捕获的物标有需要可以将捕获的物标取消掉,只需要将光标放到需要取消不活的物标上,按下ACQCNCL按钮即可;按住ACQCNCL按钮超过5秒的话,屏幕所有捕获的物标都会被取消掉。12AISAIS的启动和关闭按钮,屏幕上也可操作。13TGTDATA物标信息将光标放到之前捕获的物标上,按下TGTDATA按钮,屏幕上就会显示物标的详细信息。14PANEL雷达操作面板亮度显示调节按下此键可以调节雷达操作面板的按钮亮度。15USER快捷键按下此键可以切换雷达的FUNCTION,分为FUNCOFF,FUNCI,FUNC2,FUNC3,FUNC4;鼠标点击雷达屏幕左下角的FUNC处也可调节。所谓FUNCTION就是根据航行可能遇到情况将相关雷达的设置调整好,像干扰抑制,图像处理,物标放大,脉冲宽度,物标轨迹以及其他的一些雷达设置等等都可以FUNCTION中设定,这样需要时就可以快速调出需要的雷达设置,出厂设定为:FUNCI:Coast,近岸航行FUNC2:Deepsea,远洋航行FUNC3:Storm,恶劣天气FUNC4:Rain,雨天(海况较好)按住此键2秒就可以进入USERFUNCTIONSETTING进行设定,也可以在雷达屏幕右下角菜单栏中MAIN-RADARMENU-*1.PROCESSSETTING-8.USERFUNCTIONSETTING进行设定。通常情况下一般保持FUNCOFF,根据航行情况适时调整雷达设定。16VECTT/R物标运动矢量线显示方式分为真运动(T)和相对运动(R)两种显示方式,相对运动为矢量合成。雷达屏幕右上角也可以选择,还可以调整时间。17ACKalarmacknowledge警报确认按钮当雷达有警报产生时,按下此按钮可以消除警报。18ENT确认键19CNCL取消键20光标控制球可以控制屏幕光标移动,和鼠标一个效果。12Rings2NMRM(T)NUMP6ND1.雷达屏幕扫描范围,最大96nm,最小0.125nm,一般常用6nm和12nm量程,12nm时一圈2nmo4.雳达显示方式,TM真运动,RM相对Cursor(AUTOF063.11°□_1296N|>c6°2695°14£97fE麺丫0IVRM2」厂PIICC1.Cursor,MARK的一类2.光3.4.5.6.置。EBL,电子方位线,2条VRM,活动距标圈,2条PI,平行方位线的关闭或开启CCRP,本船位置即扫描中心好好学习天天向雷达屏幕功能熟悉:・MapMapShiftDatalHL|CPA1.Ma1.菜单栏,包括Target物标信息显示视窗,Main主菜单,PI...
