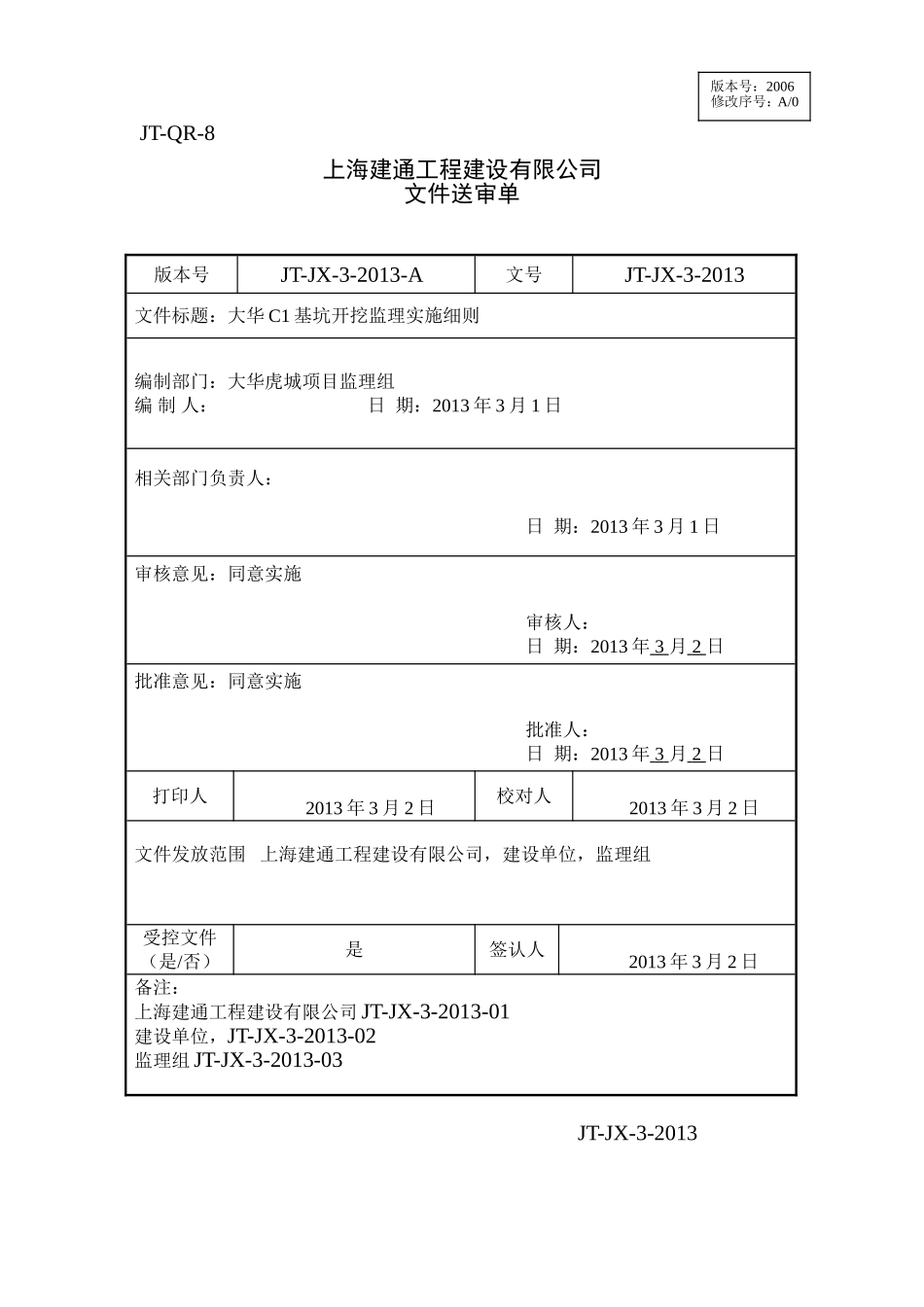

JT-QR-8上海建通工程建设有限公司文件送审单版本号JT-JX-3-2013-A文号JT-JX-3-2013文件标题：大华C1基坑开挖监理实施细则编制部门：大华虎城项目监理组编制人：日期：2013年3月1日相关部门负责人：日期：2013年3月1日审核意见：同意实施审核人：日期：2013年3月2日批准意见：同意实施批准人：日期：2013年3月2日打印人2013年3月2日校对人2013年3月2日文件发放范围上海建通工程建设有限公司，建设单位，监理组受控文件（是/否）是签认人2013年3月2日备注：上海建通工程建设有限公司JT-JX-3-2013-01建设单位，JT-JX-3-2013-02监理组JT-JX-3-2013-03JT-JX-3-2013版本号：2006修改序号：A/0大华虎城C1地块项目基坑土方开挖监理实施细则编制：审核：上海建通工程建设有限公司一、工程概况建设单位：上海申新（集团）有限公司设计单位：同济大学建筑设计研究院监理单位：上海建通工程建设有限公司施工单位：上海桐柏建筑有限公司工程的地理位置和周围环境本工程位于上海市宝山区大华路以西，大华一路以北，地上13、10层，地下2层，建筑面积67203平方，基坑为不规则的蝴蝶形状，开挖深度9.8米。地下面积24098m²,南侧有紧邻C2商业楼，东侧紧邻大华路，西侧距原河道10-15米。基坑采用2道混凝土支撑，围护采用止水帷幕加排桩围护，桩间采用压密注浆二、监理依据1、建筑基坑支护技术规程JGJ120-99。2、上海市基坑工程监督实施细则：沪建安质监[2008]第065号。3、上海市深基坑工程管理规定（沪建交[2006]105号）。4、《危险性较大的分部分项工程安全管理办法》建质[2009]87号。5、基坑工程技术规范DG/TJ08-61-2010、J11577-2010。三、专业工程特点1、本基坑工程呈不规则形状。2、采用2道钢筋混凝土支撑，支撑截面大部分为80*90、80*70、80*120厘米3、第一道支撑完成后采用轻型井点降水，降至第二道支撑下50厘米后，开始挖第二层土，二层土以下采用深井降水4、开挖时采用盆式开挖，土方有东北侧大门运出四、监理工作流程否否处理措施发现问题五、监理工作的控制要点及目标值1、目标值：1）安全目标：无监理责任安全事故。2）质量目标：合格。2、监理工作的控制要点1）、降水施工：1.1、审查施工单位的降水方案，本工程采用20套轻型井点降水。1.2、井点管水平间距为0.8—1.6m，成孔深度应大于过滤器后端0.5m。1.3、滤料应回填密实，滤料回填顶面与地面高差不宜小于1.0m，滤料顶层至地审查方案降水检查降水效果审查土方开挖条件基坑开挖条件验收开挖令施工监测、检查下道工序业主、设计面之间须采用黏土密实，滤料应采用粗砂。1.4、过滤器长度不小于1m，过滤器外壁采用双层滤网包裹。1.5、每套井点设置完成后应试抽水，检查管路连接的密封质量，抽出的地下水应为清水。1.6、在抽水过程中真空泵的真空度应保持在55Kpa以上，主要检查真空表的读数。1.7、每天测量观测井水位变化情况，并如实记录水位情况，降水必须到基底一下0.5-1米。2）、支撑开挖前的准备工作：2.1、审查支撑混凝土试块报告，混凝土强度必须达到80%。2.2、检查支撑是否有裂缝。2.3、审查基坑开挖专项方案，分包单位资质及总包对分包单位的质量、安全管理措施。2.4、审查挖土机械操作人员资格证书。2.5、检查土方运输道路是否与施工方案一至。2.6、检查施工单位应急物资准备情况，人员准备情况。2.7、检查土方开挖后建材的进场情况，试验情况。2.8、审查施工单位应急预案的编制、审批。2.9、检查施工场地布置和安全设施的落实情况，主要包括：用电布置、用电安全基坑四周维护等情况。2.10、参加各参建单位组成的开挖条件验收，主要验收内容：按上海市基坑工程监督实施细则（沪建安质监[2008]第069号）的规定内容。3）、开挖：3.1、土方开挖条件验收通过后，由总监理工程师发布土方开挖令。3.2、开挖过程中要求监测单位对监测情况实施信息化管理，监理人员必须对监测数据认真查看，施工单位据监测数据的变化进行施工，如基坑周边环境出现报警应立即通知建设单位，由设计单位到现场查看处理，根据设计意见再行施工3.3、基坑开挖采用分层开挖的方式，分层厚度不大于4m，开挖过程中的临时边坡坡度不大于1:1.5。3.4、土方开挖顺序、方法...
