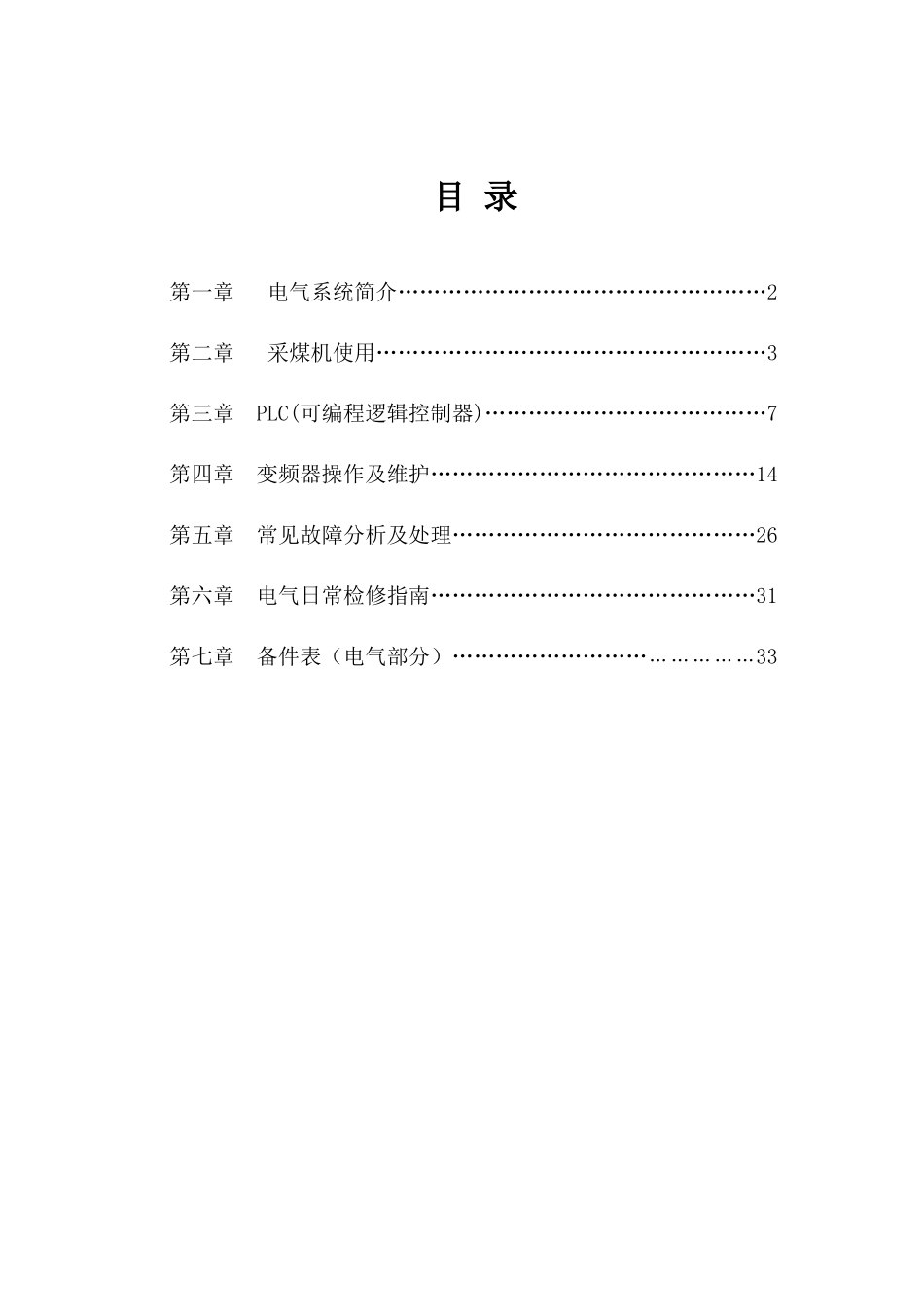

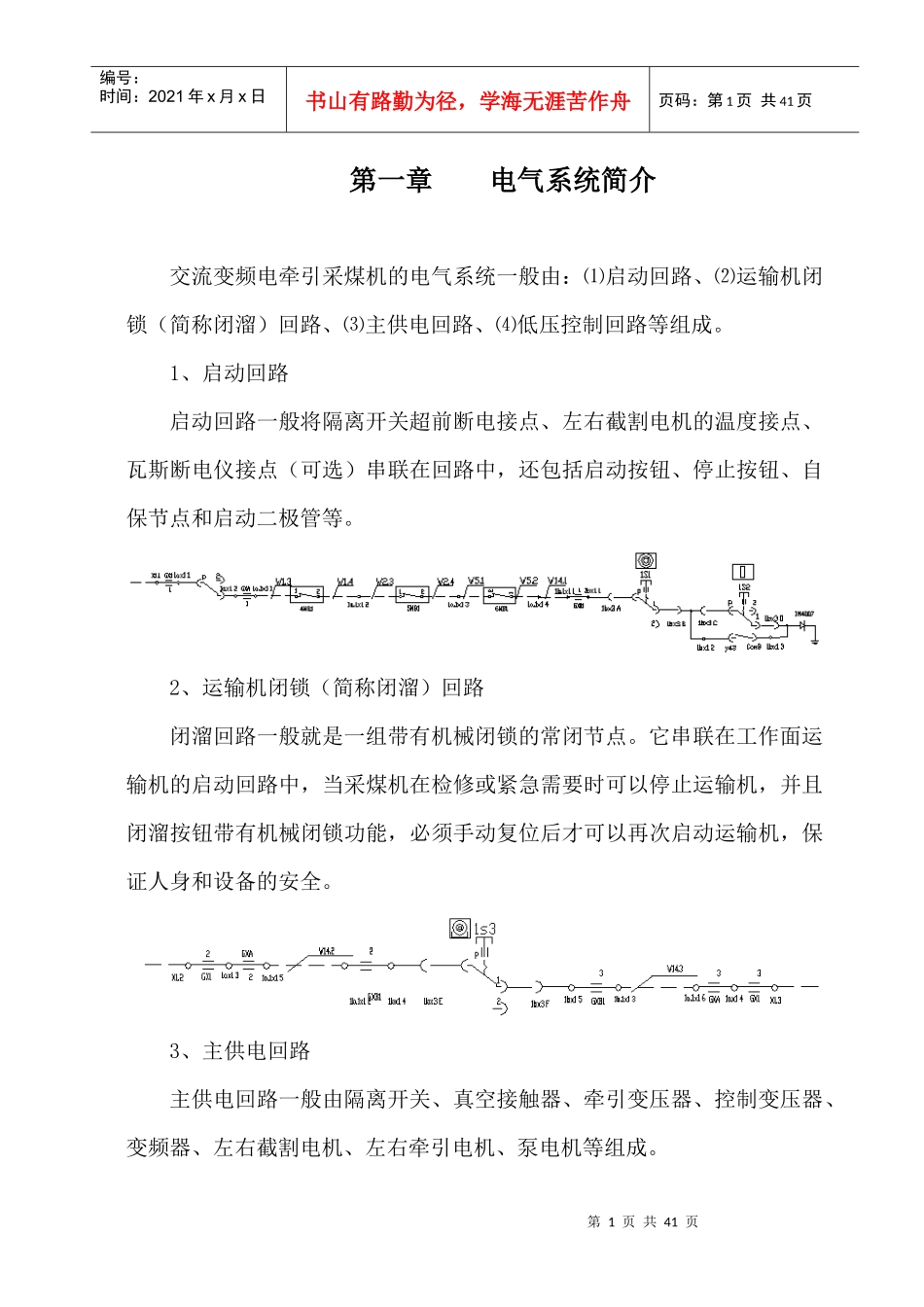

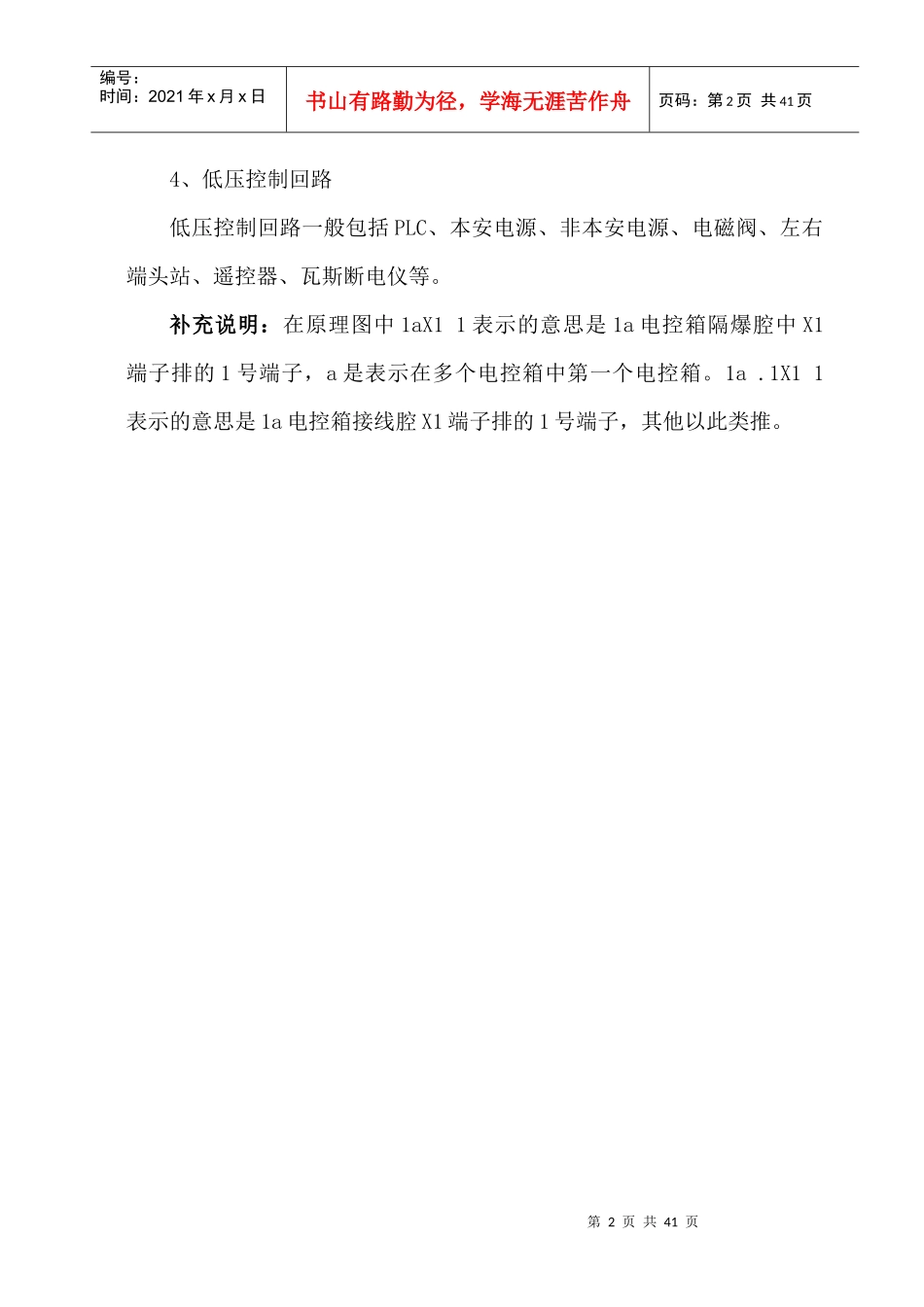

目录第一章电气系统简介……………………………………………2第二章采煤机使用………………………………………………3第三章PLC(可编程逻辑控制器)…………………………………7第四章变频器操作及维护………………………………………14第五章常见故障分析及处理……………………………………26第六章电气日常检修指南………………………………………31第七章备件表（电气部分）……………………………………33第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页第一章电气系统简介交流变频电牵引采煤机的电气系统一般由：⑴启动回路、⑵运输机闭锁（简称闭溜）回路、⑶主供电回路、⑷低压控制回路等组成。1、启动回路启动回路一般将隔离开关超前断电接点、左右截割电机的温度接点、瓦斯断电仪接点（可选）串联在回路中，还包括启动按钮、停止按钮、自保节点和启动二极管等。2、运输机闭锁（简称闭溜）回路闭溜回路一般就是一组带有机械闭锁的常闭节点。它串联在工作面运输机的启动回路中，当采煤机在检修或紧急需要时可以停止运输机，并且闭溜按钮带有机械闭锁功能，必须手动复位后才可以再次启动运输机，保证人身和设备的安全。3、主供电回路主供电回路一般由隔离开关、真空接触器、牵引变压器、控制变压器、变频器、左右截割电机、左右牵引电机、泵电机等组成。第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页4、低压控制回路低压控制回路一般包括PLC、本安电源、非本安电源、电磁阀、左右端头站、遥控器、瓦斯断电仪等。补充说明：在原理图中1aX11表示的意思是1a电控箱隔爆腔中X1端子排的1号端子，a是表示在多个电控箱中第一个电控箱。1a.1X11表示的意思是1a电控箱接线腔X1端子排的1号端子，其他以此类推。第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页第二章采煤机的使用一、注意事项1、交流变频电牵引采煤机启动时，应按起动按钮3—5秒钟，待起动后，观察中文显示屏的电压、电流、温度等信息一切正常后，方可左右牵引。2、按牵引按钮时，禁止按住不松。初牵引速度控制在1米/分钟内，待行走稳定后方可加速，一般控制在5米/分钟。（初采期间，运行速度≤2米/分钟）以内3、需要改变牵引方向时，应先将牵引速度降到“0”米附近，按下牵停按钮，再反向牵引，同时观察中文显示屏的电压、电流、温度等信息是否正常，如正常，再调整运行速度。4、采煤机停机后，严禁立即开机，必须经过不低于3分钟的等待，（等待变频器显示屏黑屏后指示灯灭）才能重新开动采煤机，以保证变频器得到充分的放电时间。5、开机前必须先供水，严禁无水开机；停机时，应先停机，后停水。6、牵引变压器、牵引电机的所有的绝缘测试必须在断开变频器电缆连接的情况下进行。否则会引起变频器损坏。7、当第一次试运行采煤机或再次连接变频器、牵引电机电缆时，应检查相序是否正确。以防由于相序错而导致机器两牵引电机对拉或顶牛，第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页牵引不能正常行走。8、请使用单位认真阅读相关型号交流变频电牵引采煤机产品说明书，严格按说明书规定操作。二、操作前检查在首次操作采煤机之前，应该对设备进行调整。修正和调整应由有资格的维护人员来进行。1、确保所有液压和电气控制处于停止OFF位或中性位置。2、确保所有电气连接牢固，且机架接地。3、检查所有液压和润滑油位，如有必要加油。4、确保煤机的供电电压正确。5、检查电机的正确相序，保证正确转向。启动泵电机和按住遥控器上的摇臂升按钮来检查相序。如果泵电机的相序不正确，则摇臂不能升起。应立即停机，倒相序。6、在没有水循环通过电机和电控箱的情况下，操作采煤机不要超过15分钟。这些部件无冷却水将会严重缩短其命。7、参看维护手册的润滑图纸和说明，润滑所有润滑点。8、检查所有的截齿已安装并可用。如有必要维修。第5页共41页第4页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共41...
