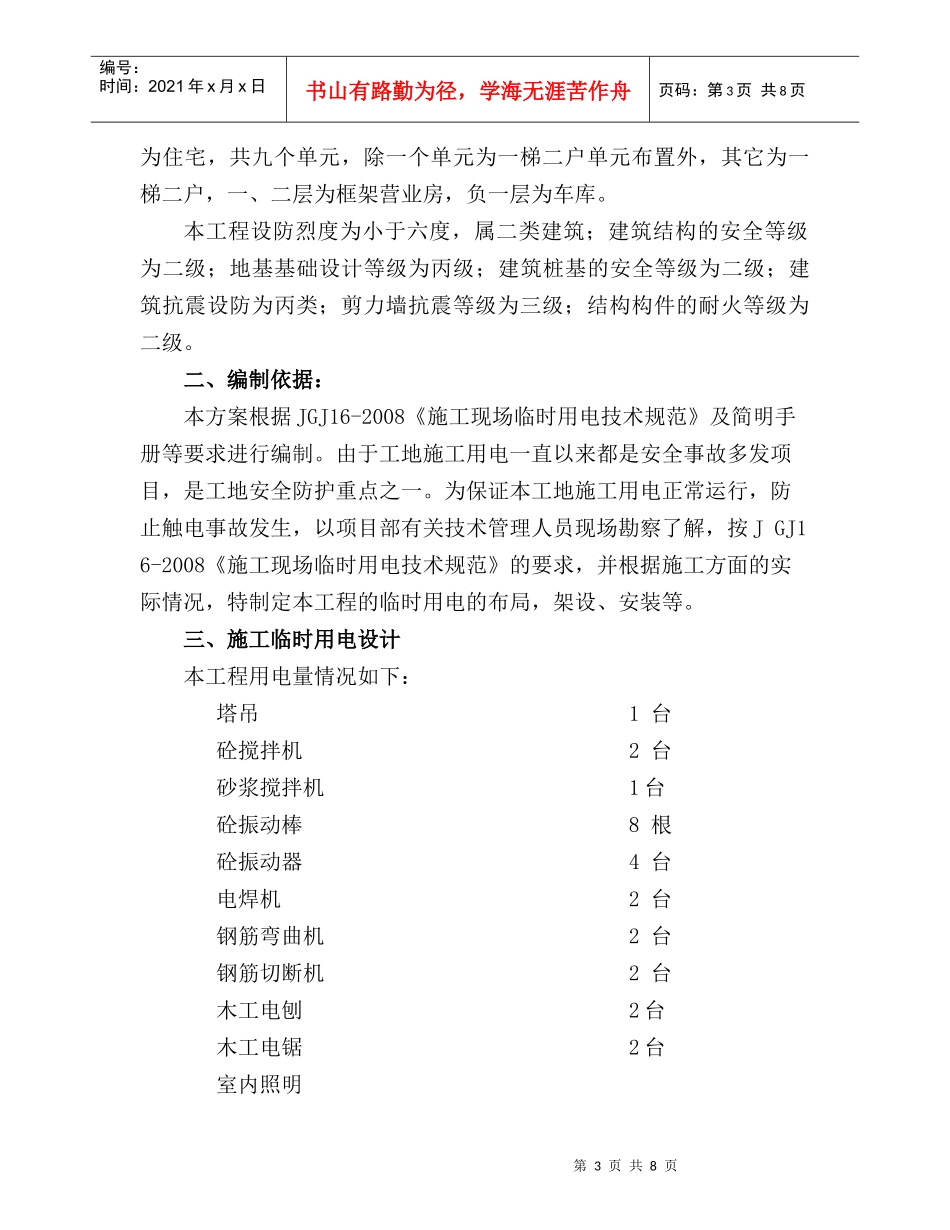

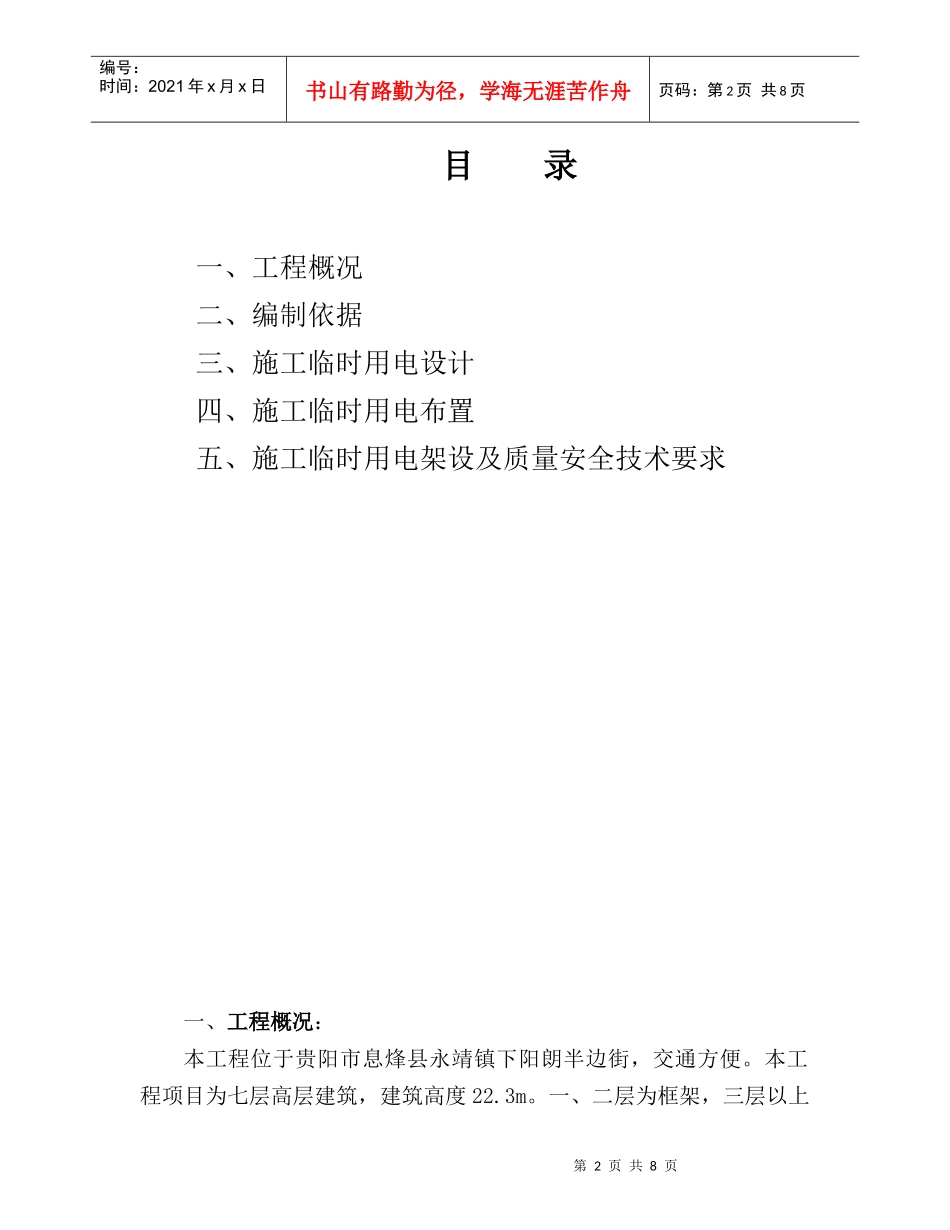

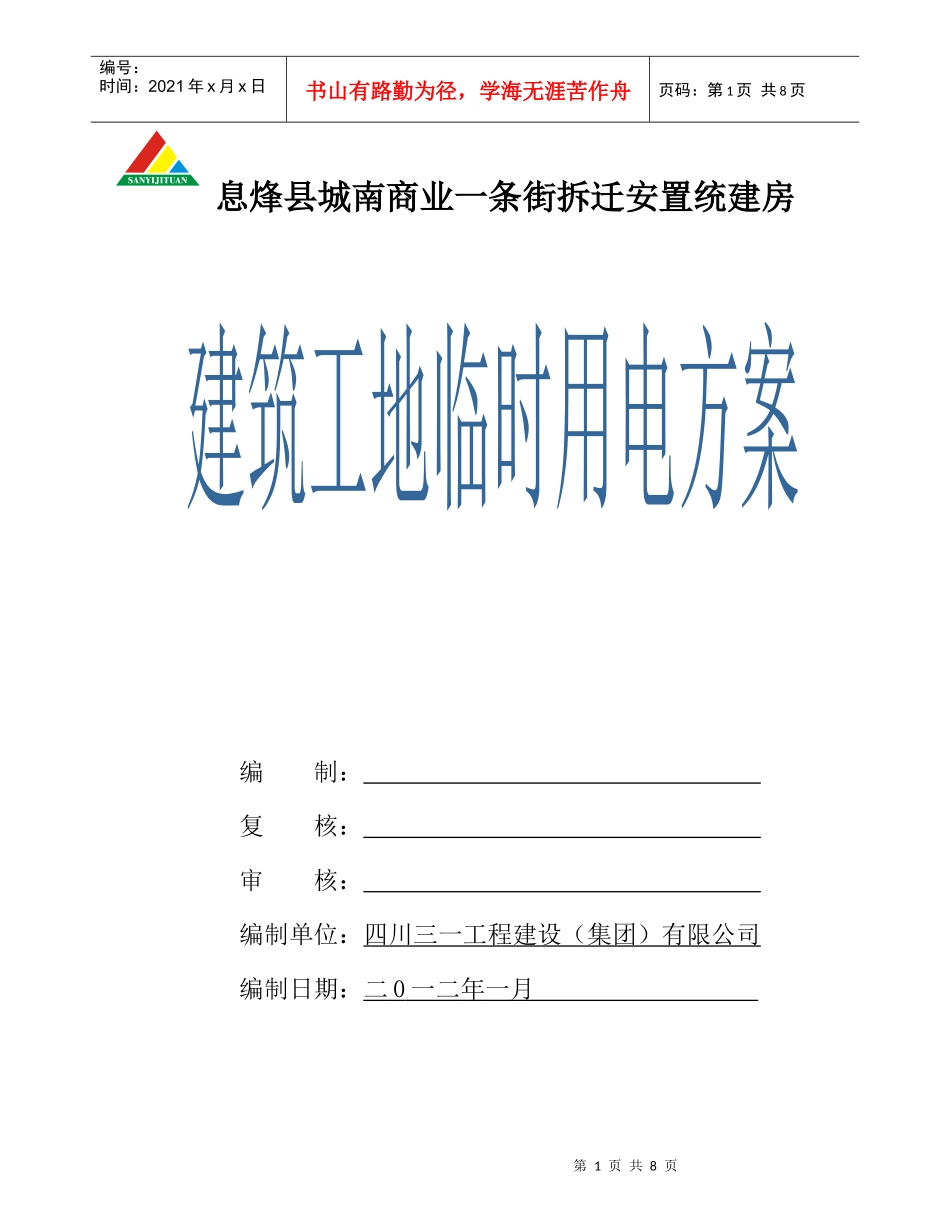

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页息烽县城南商业一条街拆迁安置统建房编制：复核：审核：编制单位：四川三一工程建设（集团）有限公司编制日期：二0一二年一月第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页目录一、工程概况二、编制依据三、施工临时用电设计四、施工临时用电布置五、施工临时用电架设及质量安全技术要求一、工程概况：本工程位于贵阳市息烽县永靖镇下阳朗半边街，交通方便。本工程项目为七层高层建筑，建筑高度22.3m。一、二层为框架，三层以上第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页为住宅，共九个单元，除一个单元为一梯二户单元布置外，其它为一梯二户，一、二层为框架营业房，负一层为车库。本工程设防烈度为小于六度，属二类建筑；建筑结构的安全等级为二级；地基基础设计等级为丙级；建筑桩基的安全等级为二级；建筑抗震设防为丙类；剪力墙抗震等级为三级；结构构件的耐火等级为二级。二、编制依据：本方案根据JGJ16-2008《施工现场临时用电技术规范》及简明手册等要求进行编制。由于工地施工用电一直以来都是安全事故多发项目，是工地安全防护重点之一。为保证本工地施工用电正常运行，防止触电事故发生，以项目部有关技术管理人员现场勘察了解，按JGJ16-2008《施工现场临时用电技术规范》的要求，并根据施工方面的实际情况，特制定本工程的临时用电的布局，架设、安装等。三、施工临时用电设计本工程用电量情况如下：塔吊1台砼搅拌机2台砂浆搅拌机1台砼振动棒8根砼振动器4台电焊机2台钢筋弯曲机2台钢筋切断机2台木工电刨2台木工电锯2台室内照明第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页室外照明四、施工临时用电布置本工程施工用电必须严格按国家《建设工程施工现场供用电安全规范》GB50052-2009、《施工现场临时用电安全技术规范》JGJ16-2008及本工程施工组织设计有关要求进行安装、检查、验收、监督、使用及维护等工作。五、施工临时用电架设及质量安全技术要求1、施工用电采用TN-S接零：施工用电接零必须采用TN-S接零保护系统。现场临时施工用电从变压器接出（或总配电箱从建设单位总配电系统引出，从建设单位专用的中性点直接接地的电力线路中必须采用TN-S接零保护系统），保护零线要做不少于三处重复接地且每处接地电阻值不得大于10Ω。工地现场在最高设备塔吊顶上安设避雷针及引下线，防雷接地电阻值不得大于30Ω。整个用电线路系统架设严格按JGJ16-2008规范规定要求进行。2、配电架空线路架设高度：现场架空线路不得低于4米。架空线路必须设在专用电线杆上，严禁架设在树木和脚手架上，在同一横担架设，导线相序排列是：面向负荷从左侧起为L1（黄色线、相线）、N（工作接零线、黑色划白色线）、L2（相线、绿色线）、L3（相线、红色线）、PE（保护零线、绿/黄双色线），严禁工作零线与保护零线混接，保护零线不得装闸刀等，严格规定在任何情况下不准使用绿/黄双色线作为相线即负荷线。3、现场架空线路与邻近设施（外架）的距离，符合JGJ16-2008表6.1.7的要求，水平距离不少于1米，垂直距离不少于4米。如安全距离达不至规范要求时，必须采用安全防护措施，增设屏障、围栏或防护网，并悬挂醒目的警告标志牌。4、固定式配电箱、开关箱制作加工应符合规范规定要求，能防雨第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页防潮并须采取防雨防尘措施，安装在干燥、通风及常温处；固定式配电箱与开关箱的距离不超过30米，开关箱与其控制的用电设备的水平距离不超过3米，固定式配电箱、开关箱底距离地面高度大于1.3米，小于1.5米。导线的进线口和出线口须设在箱体的底面并做防水弯。严禁工作零线与保护零线混接。5、实行三级配电二级保护，即总配电箱、分配电箱、开关箱配电，总配电箱、开关箱二级安装漏电保护开关保护。总配电箱、分配电箱、开关箱按要求保护接零、上锁，按使用功能配置电器开...
