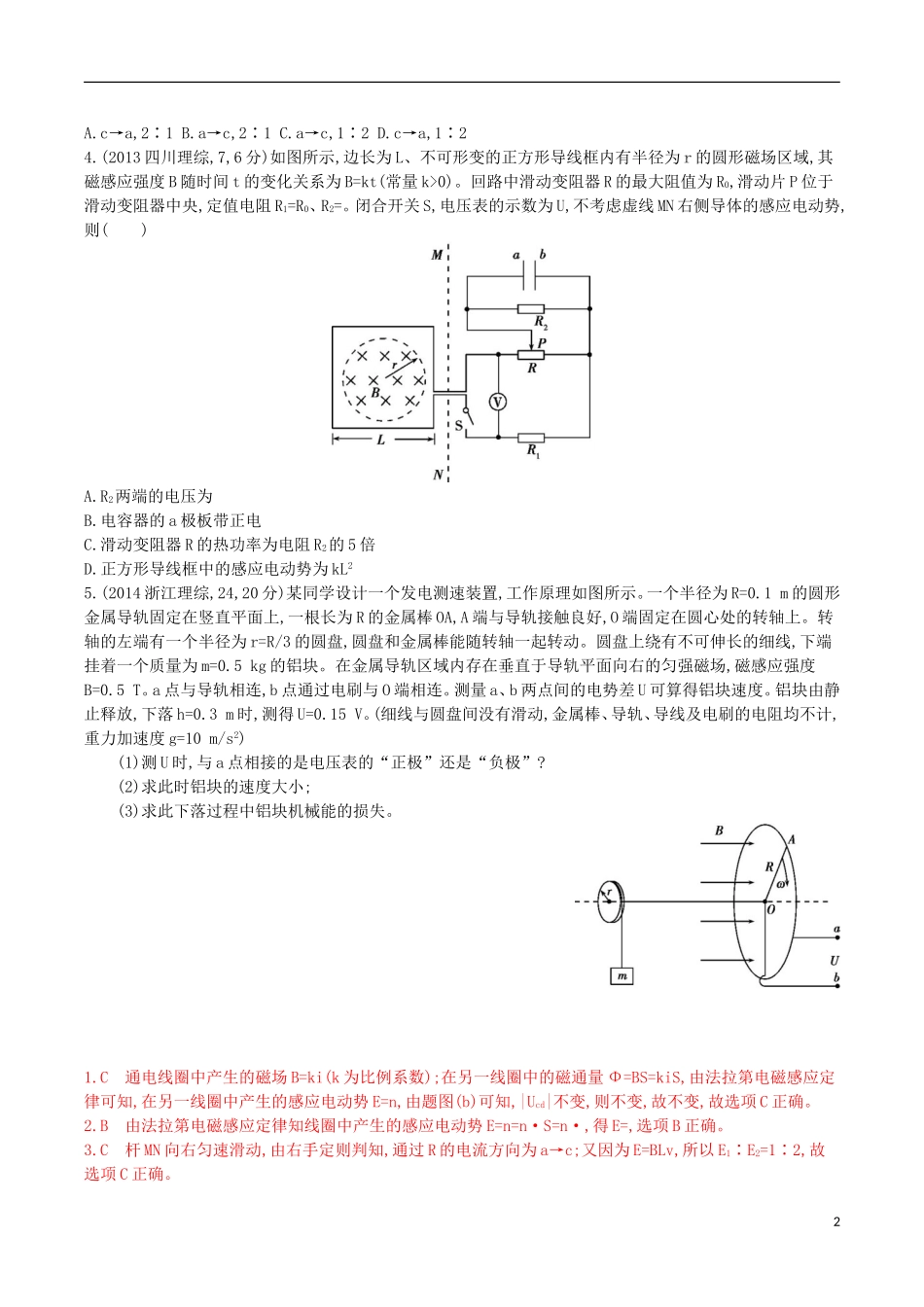

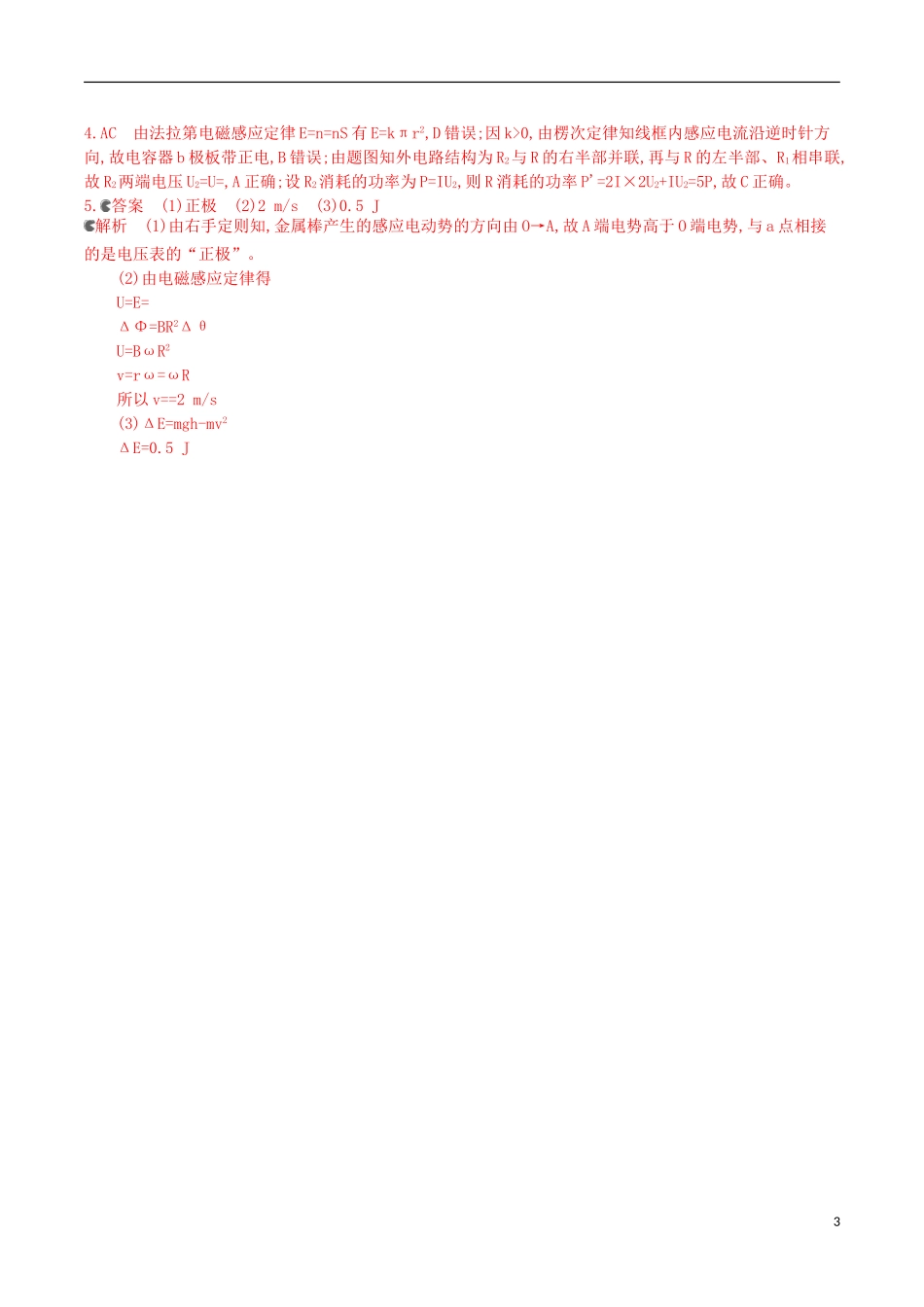

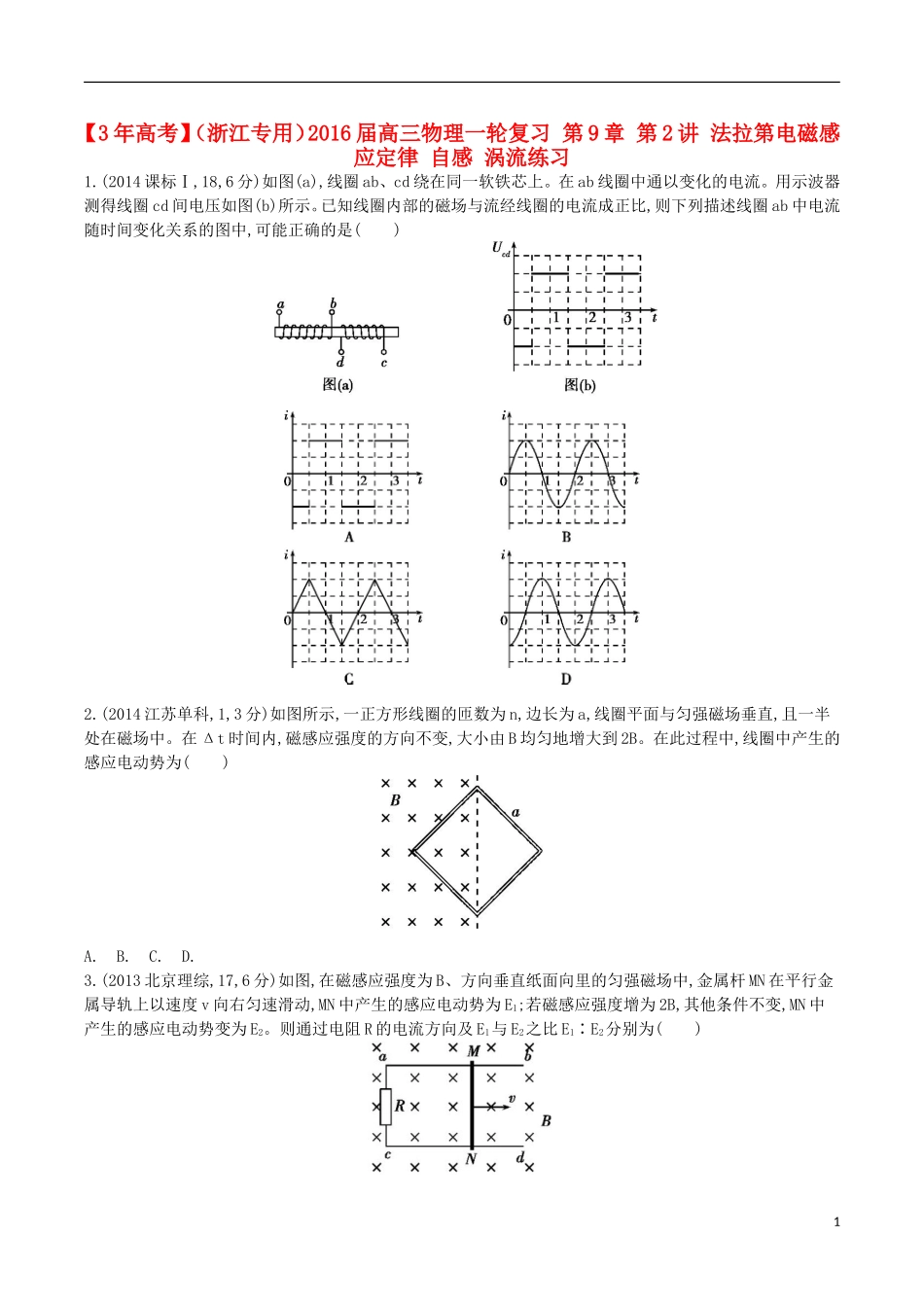

【3年高考】（浙江专用）2016届高三物理一轮复习第9章第2讲法拉第电磁感应定律自感涡流练习1.(2014课标Ⅰ,18,6分)如图(a),线圈ab、cd绕在同一软铁芯上。在ab线圈中通以变化的电流。用示波器测得线圈cd间电压如图(b)所示。已知线圈内部的磁场与流经线圈的电流成正比,则下列描述线圈ab中电流随时间变化关系的图中,可能正确的是()2.(2014江苏单科,1,3分)如图所示,一正方形线圈的匝数为n,边长为a,线圈平面与匀强磁场垂直,且一半处在磁场中。在Δt时间内,磁感应强度的方向不变,大小由B均匀地增大到2B。在此过程中,线圈中产生的感应电动势为()A.B.C.D.3.(2013北京理综,17,6分)如图,在磁感应强度为B、方向垂直纸面向里的匀强磁场中,金属杆MN在平行金属导轨上以速度v向右匀速滑动,MN中产生的感应电动势为E1;若磁感应强度增为2B,其他条件不变,MN中产生的感应电动势变为E2。则通过电阻R的电流方向及E1与E2之比E1∶E2分别为()1A.c→a,2∶1B.a→c,2∶1C.a→c,1∶2D.c→a,1∶24.(2013四川理综,7,6分)如图所示,边长为L、不可形变的正方形导线框内有半径为r的圆形磁场区域,其磁感应强度B随时间t的变化关系为B=kt(常量k>0)。回路中滑动变阻器R的最大阻值为R0,滑动片P位于滑动变阻器中央,定值电阻R1=R0、R2=。闭合开关S,电压表的示数为U,不考虑虚线MN右侧导体的感应电动势,则()A.R2两端的电压为B.电容器的a极板带正电C.滑动变阻器R的热功率为电阻R2的5倍D.正方形导线框中的感应电动势为kL25.(2014浙江理综,24,20分)某同学设计一个发电测速装置,工作原理如图所示。一个半径为R=0.1m的圆形金属导轨固定在竖直平面上,一根长为R的金属棒OA,A端与导轨接触良好,O端固定在圆心处的转轴上。转轴的左端有一个半径为r=R/3的圆盘,圆盘和金属棒能随转轴一起转动。圆盘上绕有不可伸长的细线,下端挂着一个质量为m=0.5kg的铝块。在金属导轨区域内存在垂直于导轨平面向右的匀强磁场,磁感应强度B=0.5T。a点与导轨相连,b点通过电刷与O端相连。测量a、b两点间的电势差U可算得铝块速度。铝块由静止释放,下落h=0.3m时,测得U=0.15V。(细线与圆盘间没有滑动,金属棒、导轨、导线及电刷的电阻均不计,重力加速度g=10m/s2)(1)测U时,与a点相接的是电压表的“正极”还是“负极”?(2)求此时铝块的速度大小;(3)求此下落过程中铝块机械能的损失。1.C通电线圈中产生的磁场B=ki(k为比例系数);在另一线圈中的磁通量Φ=BS=kiS,由法拉第电磁感应定律可知,在另一线圈中产生的感应电动势E=n,由题图(b)可知,|Ucd|不变,则不变,故不变,故选项C正确。2.B由法拉第电磁感应定律知线圈中产生的感应电动势E=n=n·S=n·,得E=,选项B正确。3.C杆MN向右匀速滑动,由右手定则判知,通过R的电流方向为a→c;又因为E=BLv,所以E1∶E2=1∶2,故选项C正确。24.AC由法拉第电磁感应定律E=n=nS有E=kπr2,D错误;因k>0,由楞次定律知线框内感应电流沿逆时针方向,故电容器b极板带正电,B错误;由题图知外电路结构为R2与R的右半部并联,再与R的左半部、R1相串联,故R2两端电压U2=U=,A正确;设R2消耗的功率为P=IU2,则R消耗的功率P'=2I×2U2+IU2=5P,故C正确。5.答案(1)正极(2)2m/s(3)0.5J解析(1)由右手定则知,金属棒产生的感应电动势的方向由O→A,故A端电势高于O端电势,与a点相接的是电压表的“正极”。(2)由电磁感应定律得U=E=ΔΦ=BR2ΔθU=BωR2v=rω=ωR所以v==2m/s(3)ΔE=mgh-mv2ΔE=0.5J3
