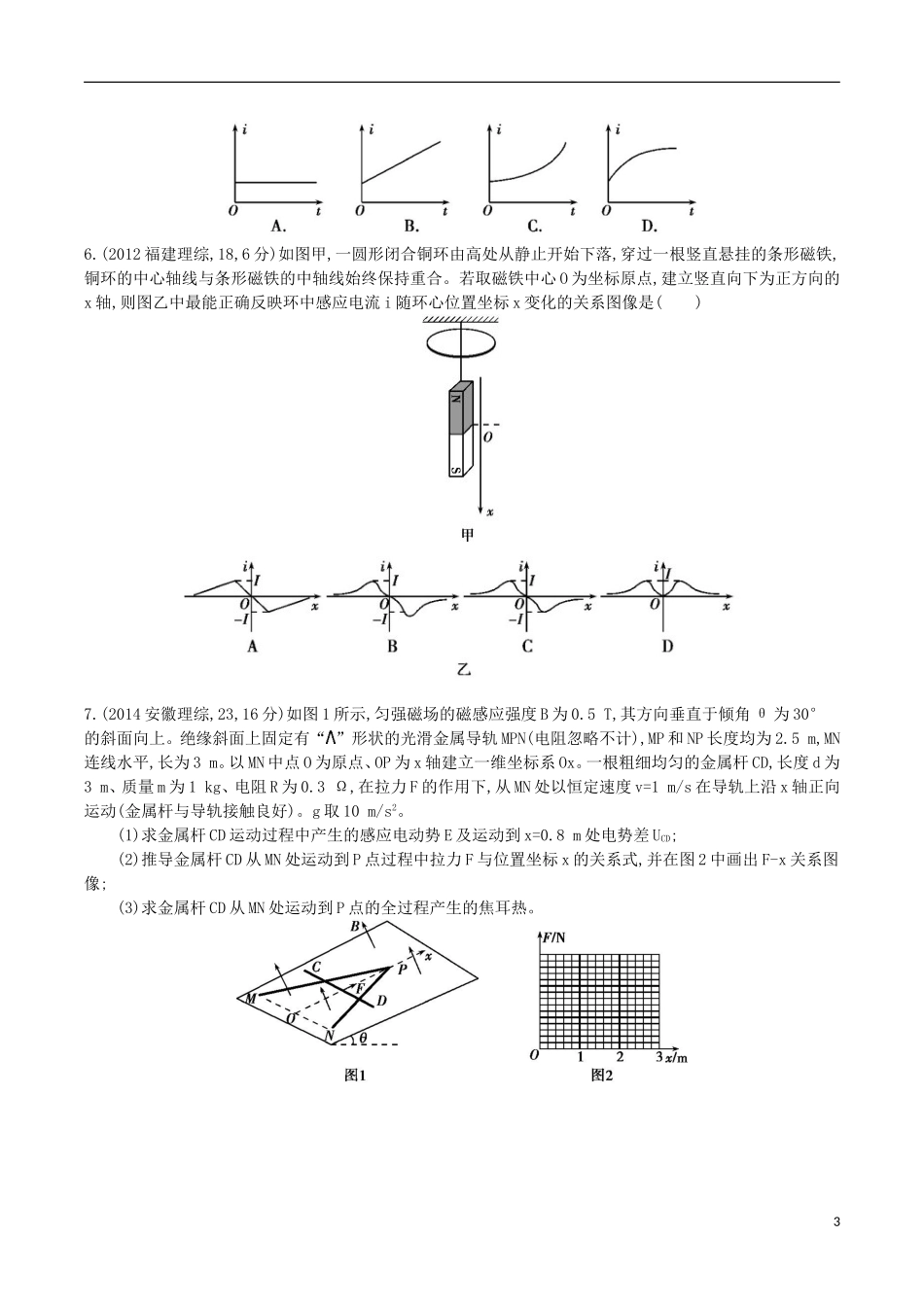

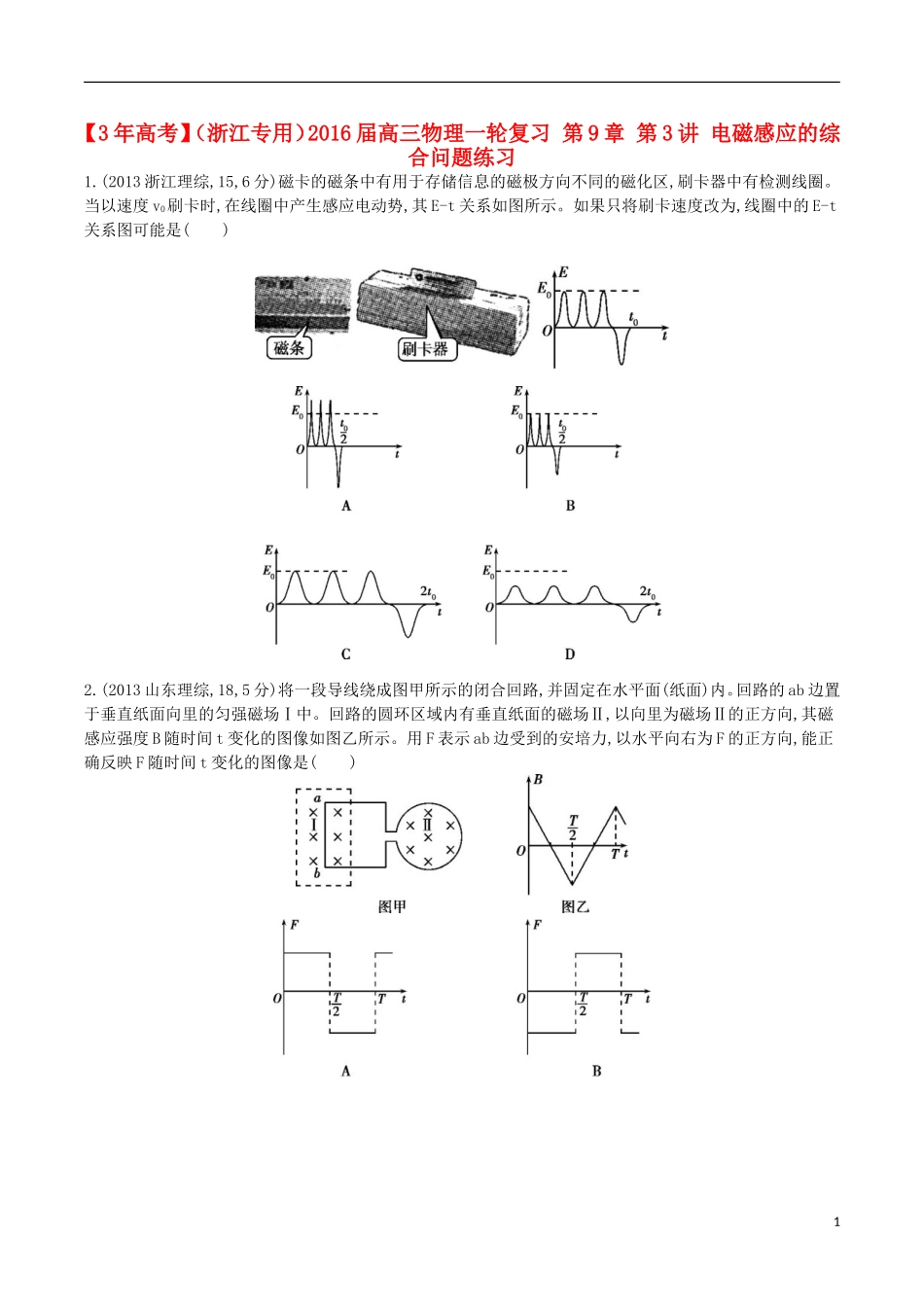

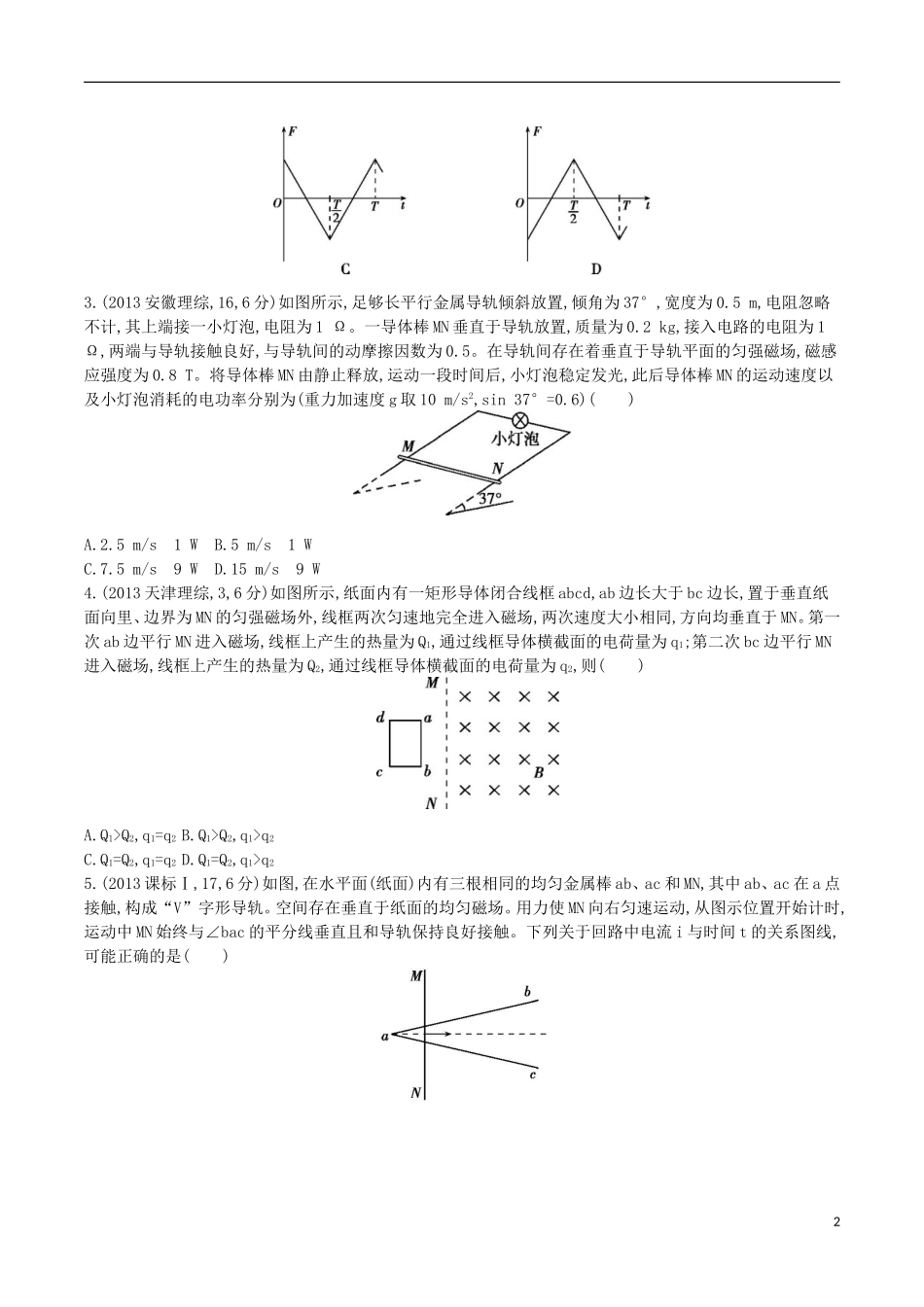

【3年高考】（浙江专用）2016届高三物理一轮复习第9章第3讲电磁感应的综合问题练习1.(2013浙江理综,15,6分)磁卡的磁条中有用于存储信息的磁极方向不同的磁化区,刷卡器中有检测线圈。当以速度v0刷卡时,在线圈中产生感应电动势,其E-t关系如图所示。如果只将刷卡速度改为,线圈中的E-t关系图可能是()2.(2013山东理综,18,5分)将一段导线绕成图甲所示的闭合回路,并固定在水平面(纸面)内。回路的ab边置于垂直纸面向里的匀强磁场Ⅰ中。回路的圆环区域内有垂直纸面的磁场Ⅱ,以向里为磁场Ⅱ的正方向,其磁感应强度B随时间t变化的图像如图乙所示。用F表示ab边受到的安培力,以水平向右为F的正方向,能正确反映F随时间t变化的图像是()13.(2013安徽理综,16,6分)如图所示,足够长平行金属导轨倾斜放置,倾角为37°,宽度为0.5m,电阻忽略不计,其上端接一小灯泡,电阻为1Ω。一导体棒MN垂直于导轨放置,质量为0.2kg,接入电路的电阻为1Ω,两端与导轨接触良好,与导轨间的动摩擦因数为0.5。在导轨间存在着垂直于导轨平面的匀强磁场,磁感应强度为0.8T。将导体棒MN由静止释放,运动一段时间后,小灯泡稳定发光,此后导体棒MN的运动速度以及小灯泡消耗的电功率分别为(重力加速度g取10m/s2,sin37°=0.6)()A.2.5m/s1WB.5m/s1WC.7.5m/s9WD.15m/s9W4.(2013天津理综,3,6分)如图所示,纸面内有一矩形导体闭合线框abcd,ab边长大于bc边长,置于垂直纸面向里、边界为MN的匀强磁场外,线框两次匀速地完全进入磁场,两次速度大小相同,方向均垂直于MN。第一次ab边平行MN进入磁场,线框上产生的热量为Q1,通过线框导体横截面的电荷量为q1;第二次bc边平行MN进入磁场,线框上产生的热量为Q2,通过线框导体横截面的电荷量为q2,则()A.Q1>Q2,q1=q2B.Q1>Q2,q1>q2C.Q1=Q2,q1=q2D.Q1=Q2,q1>q25.(2013课标Ⅰ,17,6分)如图,在水平面(纸面)内有三根相同的均匀金属棒ab、ac和MN,其中ab、ac在a点接触,构成“V”字形导轨。空间存在垂直于纸面的均匀磁场。用力使MN向右匀速运动,从图示位置开始计时,运动中MN始终与∠bac的平分线垂直且和导轨保持良好接触。下列关于回路中电流i与时间t的关系图线,可能正确的是()26.(2012福建理综,18,6分)如图甲,一圆形闭合铜环由高处从静止开始下落,穿过一根竖直悬挂的条形磁铁,铜环的中心轴线与条形磁铁的中轴线始终保持重合。若取磁铁中心O为坐标原点,建立竖直向下为正方向的x轴,则图乙中最能正确反映环中感应电流i随环心位置坐标x变化的关系图像是()7.(2014安徽理综,23,16分)如图1所示,匀强磁场的磁感应强度B为0.5T,其方向垂直于倾角θ为30°的斜面向上。绝缘斜面上固定有“”形状的光滑金属导轨MPN(电阻忽略不计),MP和NP长度均为2.5m,MN连线水平,长为3m。以MN中点O为原点、OP为x轴建立一维坐标系Ox。一根粗细均匀的金属杆CD,长度d为3m、质量m为1kg、电阻R为0.3Ω,在拉力F的作用下,从MN处以恒定速度v=1m/s在导轨上沿x轴正向运动(金属杆与导轨接触良好)。g取10m/s2。(1)求金属杆CD运动过程中产生的感应电动势E及运动到x=0.8m处电势差UCD;(2)推导金属杆CD从MN处运动到P点过程中拉力F与位置坐标x的关系式,并在图2中画出F-x关系图像;(3)求金属杆CD从MN处运动到P点的全过程产生的焦耳热。38.(2014天津理综,11,18分)如图所示,两根足够长的平行金属导轨固定在倾角θ=30°的斜面上,导轨电阻不计,间距L=0.4m。导轨所在空间被分成区域Ⅰ和Ⅱ,两区域的边界与斜面的交线为MN,Ⅰ中的匀强磁场方向垂直斜面向下,Ⅱ中的匀强磁场方向垂直斜面向上,两磁场的磁感应强度大小均为B=0.5T。在区域Ⅰ中,将质量m1=0.1kg,电阻R1=0.1Ω的金属条ab放在导轨上,ab刚好不下滑。然后,在区域Ⅱ中将质量m2=0.4kg,电阻R2=0.1Ω的光滑导体棒cd置于导轨上,由静止开始下滑。cd在滑动过程中始终处于区域Ⅱ的磁场中,ab、cd始终与导轨垂直且两端与导轨保持良好接触,取g=10m/s2。问(1)cd下滑的过程中,ab中的电流方向;(2)ab刚要向上滑动时,cd的速度v多大;(3)从cd开始下滑到ab刚要向上滑动的过程中,cd滑动的距离x=3.8m,此过程中ab上产生的热量Q是多少。9.(2014福建理综,22,20分)如图,某一新型发电装置的发电管是横截面为矩形的水平管道,管道的长为L、宽为d、高为h,上下...
