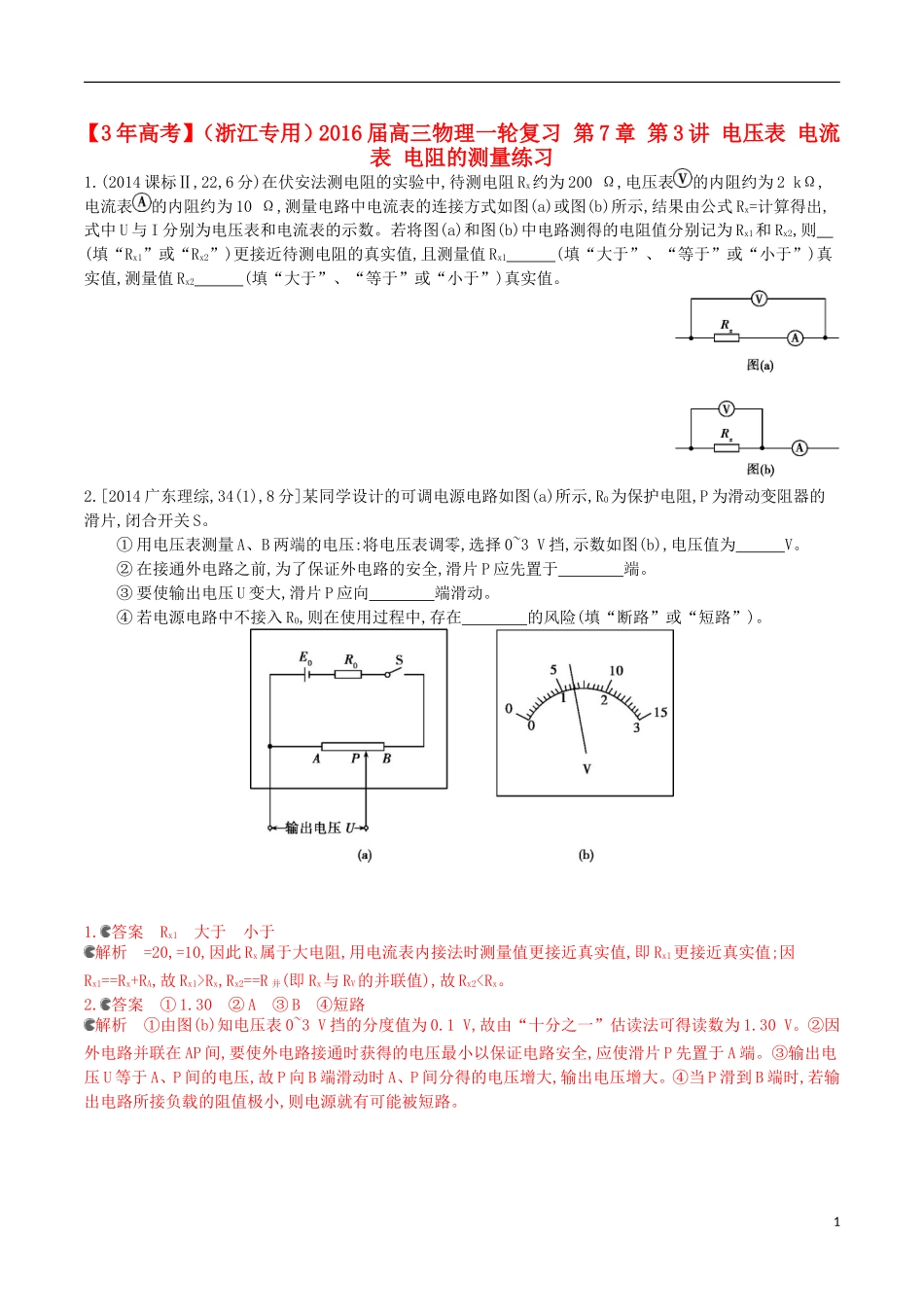

【3年高考】（浙江专用）2016届高三物理一轮复习第7章第3讲电压表电流表电阻的测量练习1.(2014课标Ⅱ,22,6分)在伏安法测电阻的实验中,待测电阻Rx约为200Ω,电压表的内阻约为2kΩ,电流表的内阻约为10Ω,测量电路中电流表的连接方式如图(a)或图(b)所示,结果由公式Rx=计算得出,式中U与I分别为电压表和电流表的示数。若将图(a)和图(b)中电路测得的电阻值分别记为Rx1和Rx2,则(填“Rx1”或“Rx2”)更接近待测电阻的真实值,且测量值Rx1(填“大于”、“等于”或“小于”)真实值,测量值Rx2(填“大于”、“等于”或“小于”)真实值。2.[2014广东理综,34(1),8分]某同学设计的可调电源电路如图(a)所示,R0为保护电阻,P为滑动变阻器的滑片,闭合开关S。①用电压表测量A、B两端的电压:将电压表调零,选择0~3V挡,示数如图(b),电压值为V。②在接通外电路之前,为了保证外电路的安全,滑片P应先置于端。③要使输出电压U变大,滑片P应向端滑动。④若电源电路中不接入R0,则在使用过程中,存在的风险(填“断路”或“短路”)。1.答案Rx1大于小于解析=20,=10,因此Rx属于大电阻,用电流表内接法时测量值更接近真实值,即Rx1更接近真实值;因Rx1==Rx+RA,故Rx1>Rx,Rx2==R并(即Rx与RV的并联值),故Rx2
