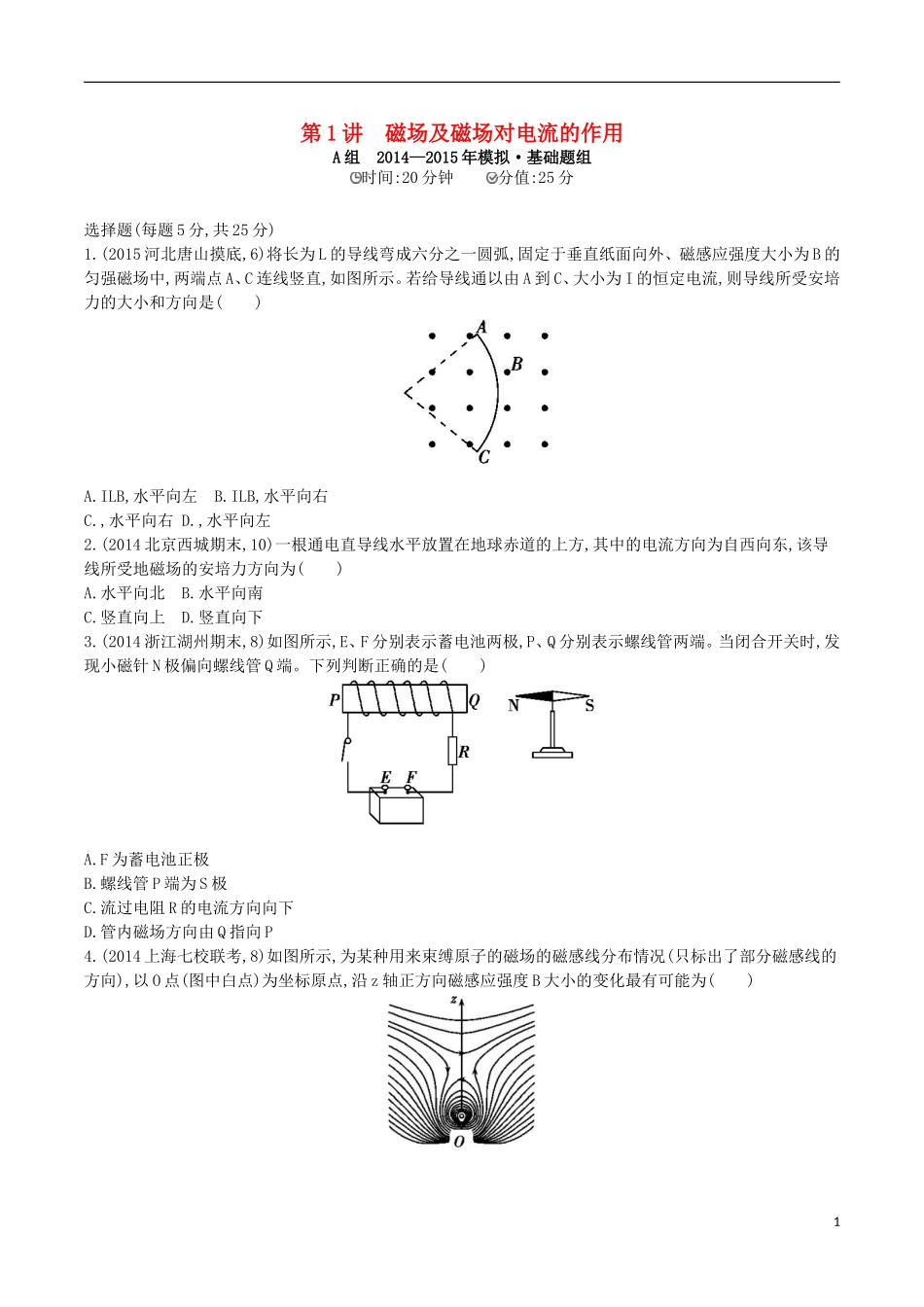

第1讲磁场及磁场对电流的作用A组2014—2015年模拟·基础题组时间:20分钟分值:25分选择题(每题5分,共25分)1.(2015河北唐山摸底,6)将长为L的导线弯成六分之一圆弧,固定于垂直纸面向外、磁感应强度大小为B的匀强磁场中,两端点A、C连线竖直,如图所示。若给导线通以由A到C、大小为I的恒定电流,则导线所受安培力的大小和方向是()A.ILB,水平向左B.ILB,水平向右C.,水平向右D.,水平向左2.(2014北京西城期末,10)一根通电直导线水平放置在地球赤道的上方,其中的电流方向为自西向东,该导线所受地磁场的安培力方向为()A.水平向北B.水平向南C.竖直向上D.竖直向下3.(2014浙江湖州期末,8)如图所示,E、F分别表示蓄电池两极,P、Q分别表示螺线管两端。当闭合开关时,发现小磁针N极偏向螺线管Q端。下列判断正确的是()A.F为蓄电池正极B.螺线管P端为S极C.流过电阻R的电流方向向下D.管内磁场方向由Q指向P4.(2014上海七校联考,8)如图所示,为某种用来束缚原子的磁场的磁感线分布情况(只标出了部分磁感线的方向),以O点(图中白点)为坐标原点,沿z轴正方向磁感应强度B大小的变化最有可能为()15.(2014广东十校联考,8)如图所示,磁场方向竖直向下,通电直导线ab由水平位置1绕a点在竖直平面内转到位置2,通电导线所受安培力的情况是()A.数值变大,方向不变B.数值变小,方向不变C.数值不变,方向改变D.数值、方向均改变B组2014—2015年模拟·提升题组时间:30分钟分值:30分一、选择题(每题5分,共20分)1.(2014浙江湖州期末,7)如图所示,MN、PQ为放置于水平面上的两根平行导轨,通电导体棒ab垂直放置在导轨上,已知导体棒质量m=1kg,长l=2.0m,通过的电流I=5.0A,方向如图所示。导体棒与导轨间的动摩擦因数μ=。若使导体棒水平向右匀速运动,要求轨道内所加与导体棒ab垂直的匀强磁场的磁感应强度最小,则磁场的方向与轨道平面的夹角是(g=10m/s2)()A.30°B.45°C.60°D.90°2.(2014湖南永州联考,6)如图所示,有两根长均为L、质量均为m的细导体棒a、b,其中a被水平放置在倾角为45°的绝缘光滑斜面上,b被水平固定在斜面的右侧,且与a在同一水平面上,a、b相互平行。当两细棒中均通以大小为I的同向电流时,a恰能在斜面上保持静止,关于b中电流在a处产生的磁场的磁感应强度B,下列说法正确的是()A.方向竖直向上2B.大小为C.大小为D.若使b竖直向下移动,a仍能保持静止3.(2014浙江衢州月考,3)如图所示为一同学自制的测量电流大小和方向的装置。一匀质细金属棒MN的中点与竖直悬挂的绝缘弹簧相连,处在磁感应强度B=0.4T的匀强磁场区域abcd中,与MN右端相接的轻指针可指示标尺上的电流读数。若金属棒长0.3m,ab边长0.2m,匀质细金属棒质量m=20g。没有电流通过时,MN处于平衡状态,指针指在零位置,如图所示,当通以方向由N指向M的电流时,指针上移1.5cm,并指在1.5A位置;若通以方向由M指向N的电流,指针向下移2cm,则指针所指的电流大小为()A.1.5AB.2.0AC.2.5AD.3.0A4.(2014浙江杭州第一次质检)如图所示为电流天平,可用来测定磁感应强度。天平的右臂上挂有一匝数为N的矩形线圈,线圈下端在匀强磁场中,磁场方向垂直纸面向里。当线圈中通有电流I(方向如图)时,发现天平的右端低左端高,下列哪些调节方案可以使天平水平平衡()A.仅减小电流大小B.仅增长线框的宽度lC.仅减轻左盘砝码的质量D.仅增加线圈的匝数二、非选择题(10分)5.(2014浙江金丽衢十二校二联,24)“电磁炮”是利用电磁力对弹体加速的新型武器,具有速度快、效率高等优点。如图是“电磁炮”的原理结构示意图,光滑水平加速导轨电阻不计,轨道宽为L=0.2m。在导轨间有竖直向上的匀强磁场,磁感应强度B=1×102T。“电磁炮”弹体总质量m=0.2kg,其中弹体在轨道间的电阻R=0.4Ω。可控电源的内阻r=0.6Ω,电源的电压能自行调节,以保证“电磁炮”匀加速发射。在某次试验发射时,电源为加速弹体提供的电流是I=4×103A。不计空气阻力。求:(1)弹体所受安培力大小;(2)弹体从静止加速到4km/s,轨道至少要多长?(3)弹体从静止加速到4km/s的过程中,该系统消耗的总能量;(4)请说明电源的电压如何自行调节,以保证“电磁炮”匀加速发射。3A组2014—2015年模拟·基础题组选择题1.D将长为L的导线弯成六分之一圆弧,圆弧所对的圆心角为60°,圆弧半...
