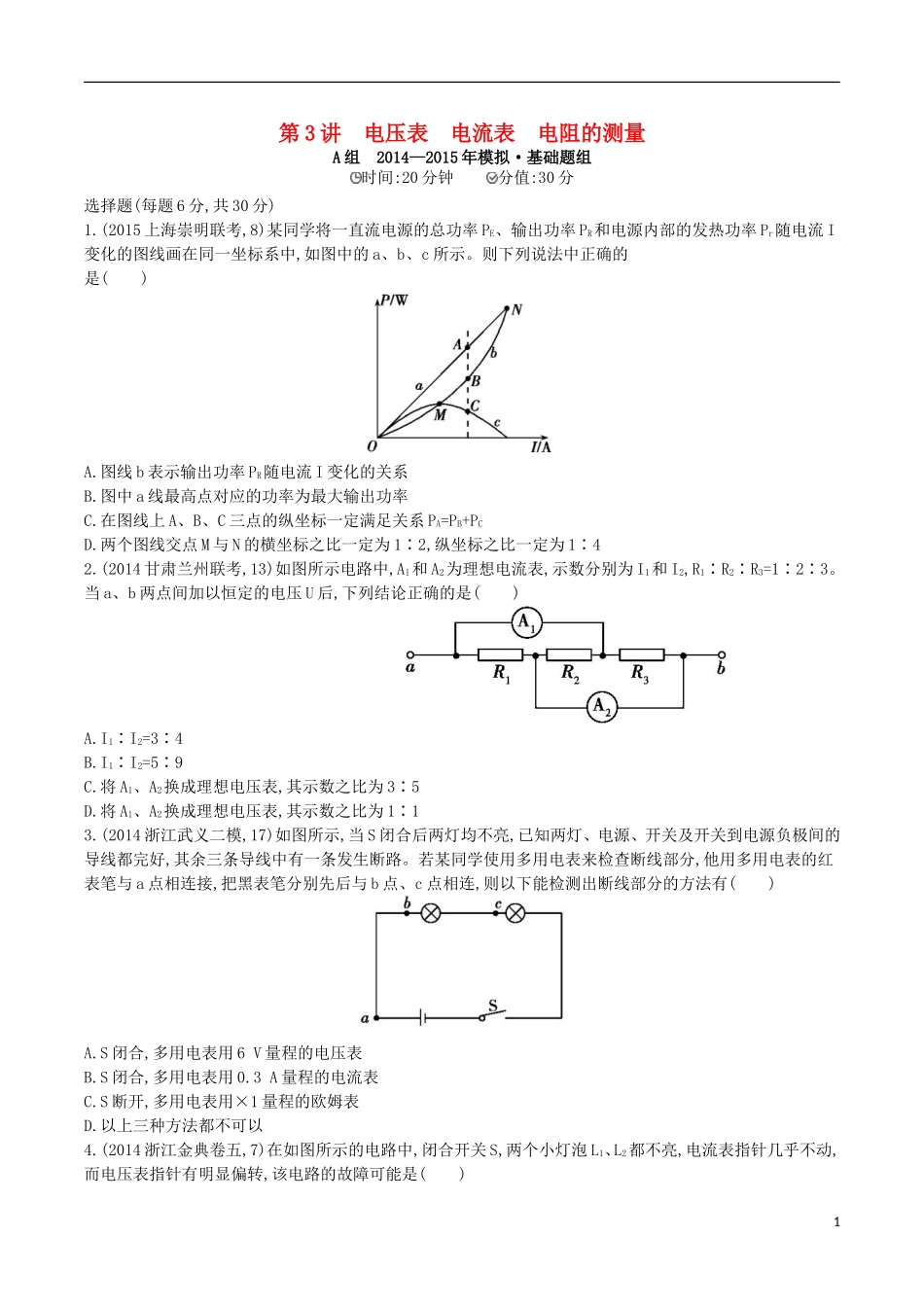

第3讲电压表电流表电阻的测量A组2014—2015年模拟·基础题组时间:20分钟分值:30分选择题(每题6分,共30分)1.(2015上海崇明联考,8)某同学将一直流电源的总功率PE、输出功率PR和电源内部的发热功率Pr随电流I变化的图线画在同一坐标系中,如图中的a、b、c所示。则下列说法中正确的是()A.图线b表示输出功率PR随电流I变化的关系B.图中a线最高点对应的功率为最大输出功率C.在图线上A、B、C三点的纵坐标一定满足关系PA=PB+PCD.两个图线交点M与N的横坐标之比一定为1∶2,纵坐标之比一定为1∶42.(2014甘肃兰州联考,13)如图所示电路中,A1和A2为理想电流表,示数分别为I1和I2,R1∶R2∶R3=1∶2∶3。当a、b两点间加以恒定的电压U后,下列结论正确的是()A.I1∶I2=3∶4B.I1∶I2=5∶9C.将A1、A2换成理想电压表,其示数之比为3∶5D.将A1、A2换成理想电压表,其示数之比为1∶13.(2014浙江武义二模,17)如图所示,当S闭合后两灯均不亮,已知两灯、电源、开关及开关到电源负极间的导线都完好,其余三条导线中有一条发生断路。若某同学使用多用电表来检查断线部分,他用多用电表的红表笔与a点相连接,把黑表笔分别先后与b点、c点相连,则以下能检测出断线部分的方法有()A.S闭合,多用电表用6V量程的电压表B.S闭合,多用电表用0.3A量程的电流表C.S断开,多用电表用×1量程的欧姆表D.以上三种方法都不可以4.(2014浙江金典卷五,7)在如图所示的电路中,闭合开关S,两个小灯泡L1、L2都不亮,电流表指针几乎不动,而电压表指针有明显偏转,该电路的故障可能是()1A.电流表坏了或电流表接线柱未接好B.从点a经过灯L1到点b的电路中有断路C.灯L2的灯丝断了或灯座未接通D.电流表坏了,灯L1短路5.(2014浙江金丽衢十二校一联,6)某同学用图示的电路测绘小灯泡的伏安特性曲线,连好电路后闭合开关,由a向b端调节滑动变阻器R的滑片,发现“电流表的示数为零,电压表的示数逐渐增大”,则电路的可能故障为()A.小灯泡短路B.小灯泡断路C.电流表断路D.滑动变阻器断路B组2014—2015年模拟·提升题组时间:30分钟分值:45分一、选择题(每题6分,共24分)1.(2014浙江温州十校期中,13)如图所示,电源内阻不可忽略,R1为半导体热敏电阻,它的电阻随温度的升高而减小,R2为锰铜合金制成的可变电阻。当发现灯泡L的亮度逐渐变暗时,可能的原因是()A.R1的温度逐渐升高B.R2的阻值逐渐增大C.R1的阻值逐渐降低D.R2连线断路2.(2014江苏金陵中学期中,13)如图所示的电路中,电源电动势E恒定,内阻r=1Ω,定值电阻R3=5Ω。当开关S断开与闭合时,ab段电路消耗的电功率相等。则下列说法正确的是()2A.电阻R1、R2可能分别为4Ω、5ΩB.电阻R1、R2可能分别为3Ω、6ΩC.开关S断开时电压表的示数一定大于S闭合时的示数D.开关S断开与闭合时电压表的示数变化量大小与电流表的示数变化量大小之比一定等于6Ω3.(2014北京联考,12)某个由导电介质制成的电阻截面如图所示。导电介质的电阻率为ρ、制成内、外半径分别为a和b的半球壳层形状(图中阴影部分),半径为a、电阻不计的球形电极被嵌入导电介质的球心为一个引出电极,在导电介质的外层球壳上镀上一层电阻不计的金属膜成为另外一个电极。设该电阻的阻值为R。下面给出R的四个表达式中只有一个是合理的,你可能不会求解,但是你可以通过一定的物理分析,对下列表达式的合理性做出判断。根据你的判断,R的合理表达式应为()A.R=B.R=C.R=D.R=4.(2014上海八校联考,11)如图所示电路,电源的内电阻不能忽略。现闭合开关S,电压表有确定示数,调节可变电阻R的阻值,电压表的示数增大了DU。下列判断正确的是()A.可变电阻R被调到较小的阻值B.电阻R2两端的电压减小,减小量等于DUC.通过电阻R2的电流减小,减小量小于D.路端电压增大,增大量等于DU二、非选择题(5题10分,6题11分,共21分)5.(2014江苏南通联考,12)为了较准确测量某电阻的阻值(约2kΩ),有如下实验器材可供选择:3A.直流电源:电动势18V,内阻很小,额定电流为1AB.电流表A1:量程0~10mA,内阻约10ΩC.电流表A2:量程0~600mA,内阻约0.5ΩD.电压表V:量程0~20V,内阻约10kΩE.滑动变阻器R1:最大阻值10ΩF.滑动变阻器R2;最大阻值100ΩG.开关、导线等(1)实验中电流表选用(选填“A1”或“A2”),滑动变阻器应选用(选填“R1”或“R2”...
