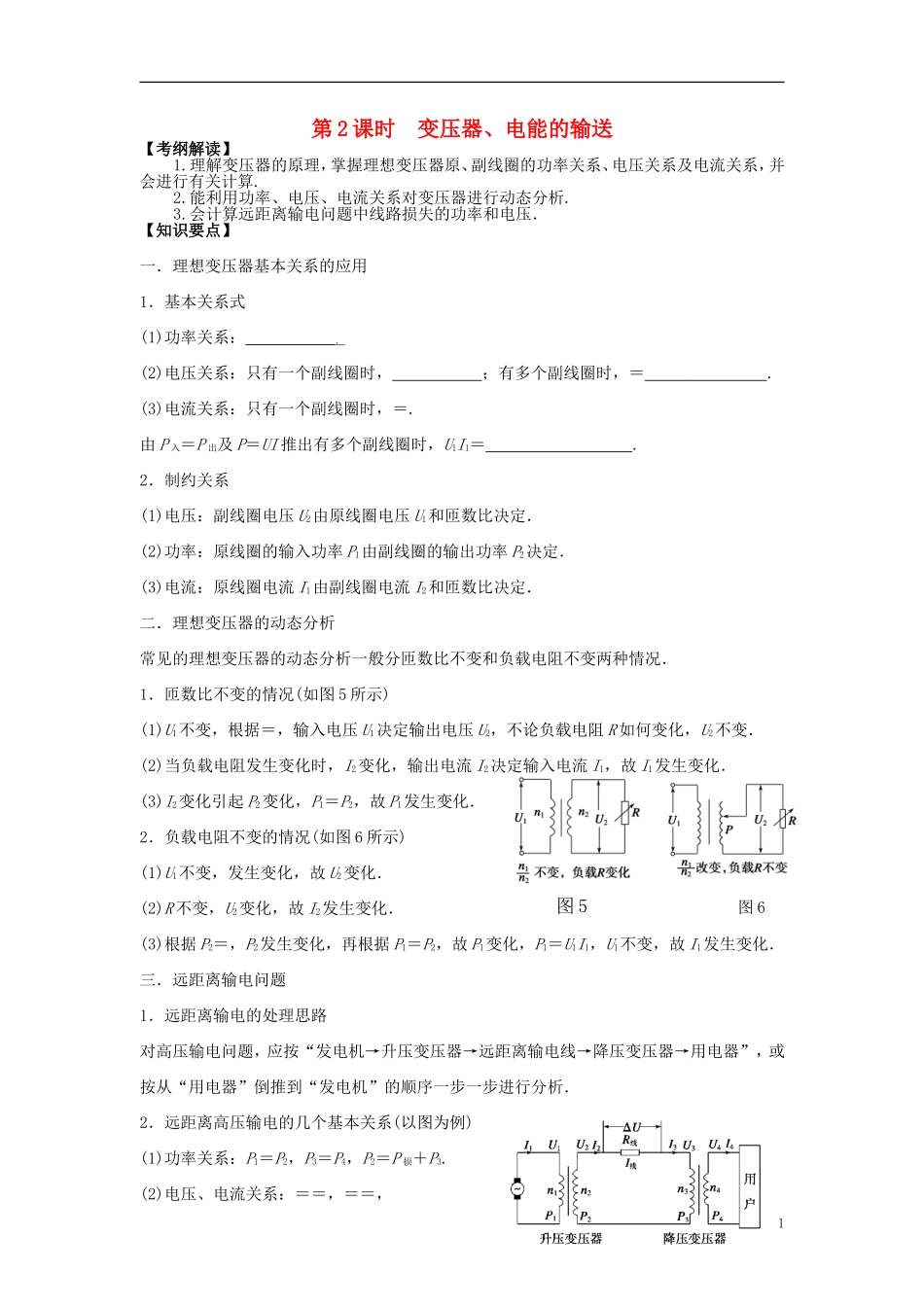

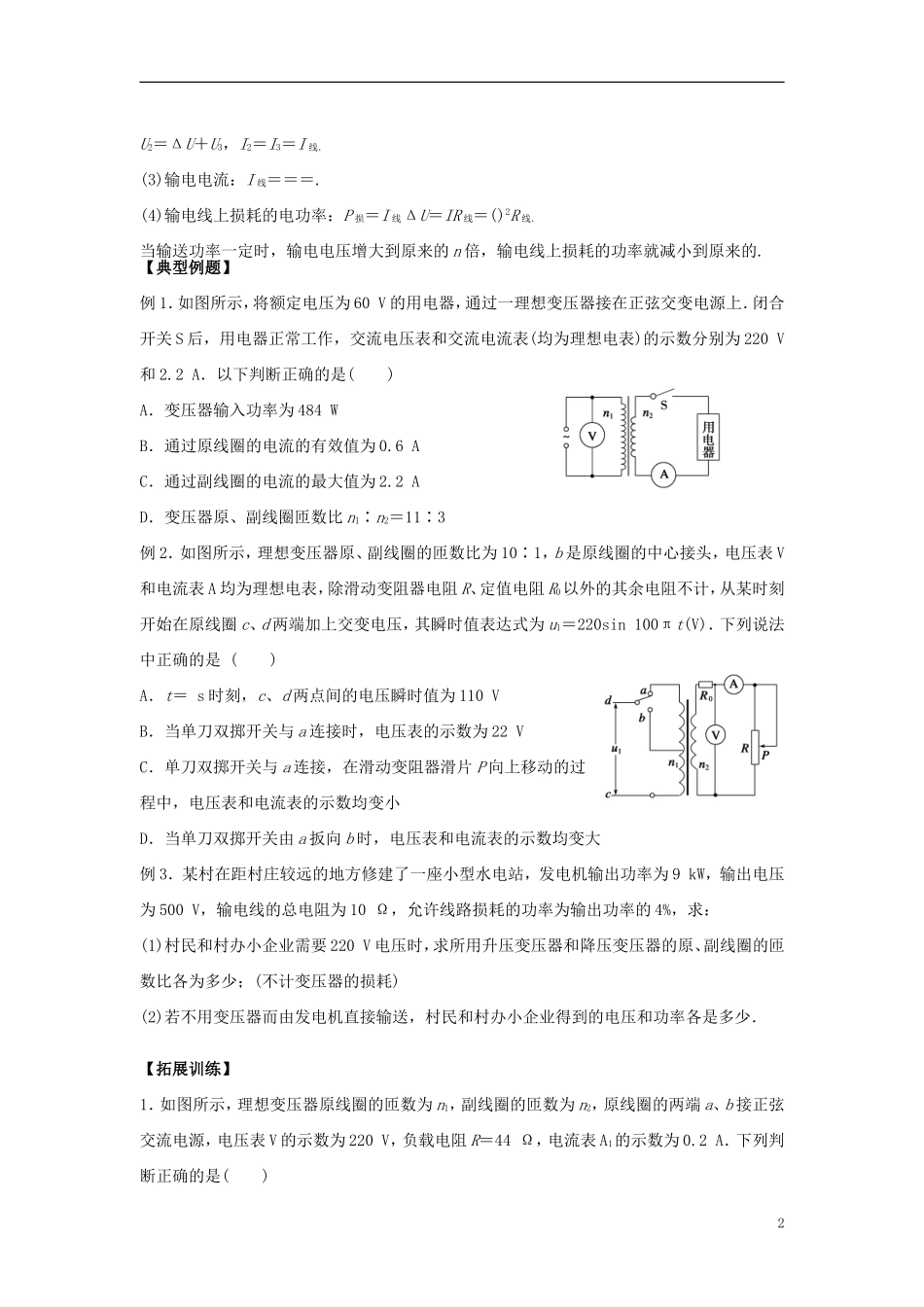

第2课时变压器、电能的输送【考纲解读】1.理解变压器的原理，掌握理想变压器原、副线圈的功率关系、电压关系及电流关系，并会进行有关计算.2.能利用功率、电压、电流关系对变压器进行动态分析.3.会计算远距离输电问题中线路损失的功率和电压．【知识要点】一．理想变压器基本关系的应用1．基本关系式(1)功率关系：．(2)电压关系：只有一个副线圈时，；有多个副线圈时，＝.(3)电流关系：只有一个副线圈时，＝.由P入＝P出及P＝UI推出有多个副线圈时，U1I1＝.2．制约关系(1)电压：副线圈电压U2由原线圈电压U1和匝数比决定．(2)功率：原线圈的输入功率P1由副线圈的输出功率P2决定．(3)电流：原线圈电流I1由副线圈电流I2和匝数比决定．二．理想变压器的动态分析常见的理想变压器的动态分析一般分匝数比不变和负载电阻不变两种情况．1．匝数比不变的情况(如图5所示)(1)U1不变，根据＝，输入电压U1决定输出电压U2，不论负载电阻R如何变化，U2不变．(2)当负载电阻发生变化时，I2变化，输出电流I2决定输入电流I1，故I1发生变化．(3)I2变化引起P2变化，P1＝P2，故P1发生变化．2．负载电阻不变的情况(如图6所示)(1)U1不变，发生变化，故U2变化．(2)R不变，U2变化，故I2发生变化．(3)根据P2＝，P2发生变化，再根据P1＝P2，故P1变化，P1＝U1I1，U1不变，故I1发生变化．三．远距离输电问题1．远距离输电的处理思路对高压输电问题，应按“发电机→升压变压器→远距离输电线→降压变压器→用电器”，或按从“用电器”倒推到“发电机”的顺序一步一步进行分析．2．远距离高压输电的几个基本关系(以图为例)(1)功率关系：P1＝P2，P3＝P4，P2＝P损＋P3.(2)电压、电流关系：＝＝，＝＝，1图5图6U2＝ΔU＋U3，I2＝I3＝I线．(3)输电电流：I线＝＝＝.(4)输电线上损耗的电功率：P损＝I线ΔU＝IR线＝()2R线．当输送功率一定时，输电电压增大到原来的n倍，输电线上损耗的功率就减小到原来的.【典型例题】例1．如图所示，将额定电压为60V的用电器，通过一理想变压器接在正弦交变电源上．闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220V和2.2A．以下判断正确的是()A．变压器输入功率为484WB．通过原线圈的电流的有效值为0.6AC．通过副线圈的电流的最大值为2.2AD．变压器原、副线圈匝数比n1∶n2＝11∶3例2．如图所示，理想变压器原、副线圈的匝数比为10∶1，b是原线圈的中心接头，电压表V和电流表A均为理想电表，除滑动变阻器电阻R、定值电阻R0以外的其余电阻不计，从某时刻开始在原线圈c、d两端加上交变电压，其瞬时值表达式为u1＝220sin100πt(V)．下列说法中正确的是()A．t＝s时刻，c、d两点间的电压瞬时值为110VB．当单刀双掷开关与a连接时，电压表的示数为22VC．单刀双掷开关与a连接，在滑动变阻器滑片P向上移动的过程中，电压表和电流表的示数均变小D．当单刀双掷开关由a扳向b时，电压表和电流表的示数均变大例3．某村在距村庄较远的地方修建了一座小型水电站，发电机输出功率为9kW，输出电压为500V，输电线的总电阻为10Ω，允许线路损耗的功率为输出功率的4%，求：(1)村民和村办小企业需要220V电压时，求所用升压变压器和降压变压器的原、副线圈的匝数比各为多少；(不计变压器的损耗)(2)若不用变压器而由发电机直接输送，村民和村办小企业得到的电压和功率各是多少．【拓展训练】1．如图所示，理想变压器原线圈的匝数为n1，副线圈的匝数为n2，原线圈的两端a、b接正弦交流电源，电压表V的示数为220V，负载电阻R＝44Ω，电流表A1的示数为0.2A．下列判断正确的是()2A．原线圈和副线圈的匝数比为2∶1B．原线圈和副线圈的匝数比为5∶1C．电流表A2的示数为0.1AD．电流表A2的示数为0.4A2．如图，理想变压器原、副线圈匝数比n1∶n2＝2∶1，和均为理想电表，灯泡电阻RL＝6Ω，AB端电压u1＝12sin100πt(V)．下列说法正确的是()A．电流频率为100HzB.的读数为24VC.的读数为0.5AD．变压器输入功率为6W3．如图所示的电路中，P为滑动变阻器的滑片，保持理想变压器的输入电压U1不变，闭合电键S，下列说法正确的是()A．P向下滑动时，灯L变亮B．P向下滑动时，变压器的输出电压不变C．P向...
