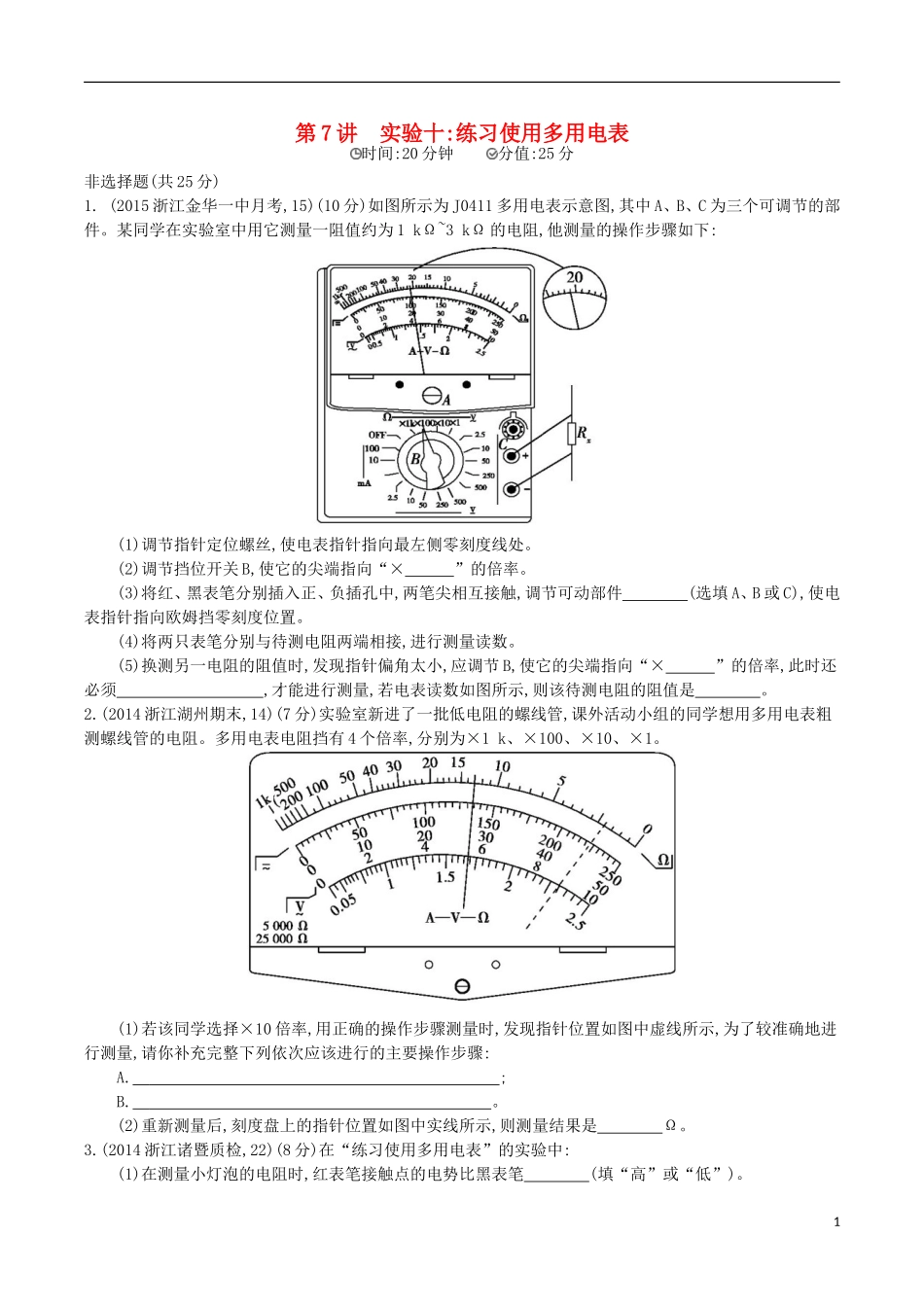

第7讲实验十:练习使用多用电表时间:20分钟分值:25分非选择题(共25分)1.(2015浙江金华一中月考,15)(10分)如图所示为J0411多用电表示意图,其中A、B、C为三个可调节的部件。某同学在实验室中用它测量一阻值约为1kΩ~3kΩ的电阻,他测量的操作步骤如下:(1)调节指针定位螺丝,使电表指针指向最左侧零刻度线处。(2)调节挡位开关B,使它的尖端指向“×”的倍率。(3)将红、黑表笔分别插入正、负插孔中,两笔尖相互接触,调节可动部件(选填A、B或C),使电表指针指向欧姆挡零刻度位置。(4)将两只表笔分别与待测电阻两端相接,进行测量读数。(5)换测另一电阻的阻值时,发现指针偏角太小,应调节B,使它的尖端指向“×”的倍率,此时还必须,才能进行测量,若电表读数如图所示,则该待测电阻的阻值是。2.(2014浙江湖州期末,14)(7分)实验室新进了一批低电阻的螺线管,课外活动小组的同学想用多用电表粗测螺线管的电阻。多用电表电阻挡有4个倍率,分别为×1k、×100、×10、×1。(1)若该同学选择×10倍率,用正确的操作步骤测量时,发现指针位置如图中虚线所示,为了较准确地进行测量,请你补充完整下列依次应该进行的主要操作步骤:A.;B.。(2)重新测量后,刻度盘上的指针位置如图中实线所示,则测量结果是Ω。3.(2014浙江诸暨质检,22)(8分)在“练习使用多用电表”的实验中:(1)在测量小灯泡的电阻时,红表笔接触点的电势比黑表笔(填“高”或“低”)。1(2)某同学把选择开关调到“×1”挡,转动欧姆调零旋钮,发现无法调零,则他应。A.用力转动欧姆调零旋钮B.同时用螺丝刀转动指针定位螺丝C.更换多用电表的电池D.作报废处理,换新的多用电表(3)在用多用电表进行测量时,指针的位置如图所示,若多用电表的选择开关处在以下表格中所指的挡位,写出对应指针读数。所选择的挡位指针读数直流电压10V电阻“×10”挡非选择题1.答案(2)100(3)C(5)1k红黑表笔短接,欧姆调零22kΩ解析(2)由于用欧姆表测电阻时,表针越靠近中间位置,测量值越准确,因此选用“×100”挡位时,测量较准;(3)“C”是欧姆调零旋钮,在测量电阻前一定要先调节欧姆调零旋钮,使两表笔笔尖接触时指针指到欧姆表的零刻度位置;(5)如果指针偏转太小,说明阻值较大,应换用大量程来测量,因此选用“×1k”挡位;但此时由于换挡,一定要重新“红黑表笔短接,欧姆调零”,这样电表的读数为22×1kΩ=22kΩ。2.答案(1)A.将选择开关转至×1挡B.将红黑表笔短接,旋转调零旋钮,使读数为0Ω(2)13.0解析(1)指针位置如图中虚线所示说明待测电阻阻值较小,故应调至低挡位,即换用×1挡。在使用多用电表的欧姆挡时,每次换挡后,都应进行欧姆调零。(2)使用多用电表测电阻时,测量结果为表盘示数与所选挡位的乘积。3.答案(1)低(2)C(3)2.5V450Ω解析(1)根据多用电表电流的流向“红进黑出”,红表笔电势比黑表笔低。(2)无法欧姆调零,说明电流太小,应该换新电池,选项C正确。(3)根据所选的挡位和表格中的数据可得,电压为2.5V,电阻是450Ω。2
