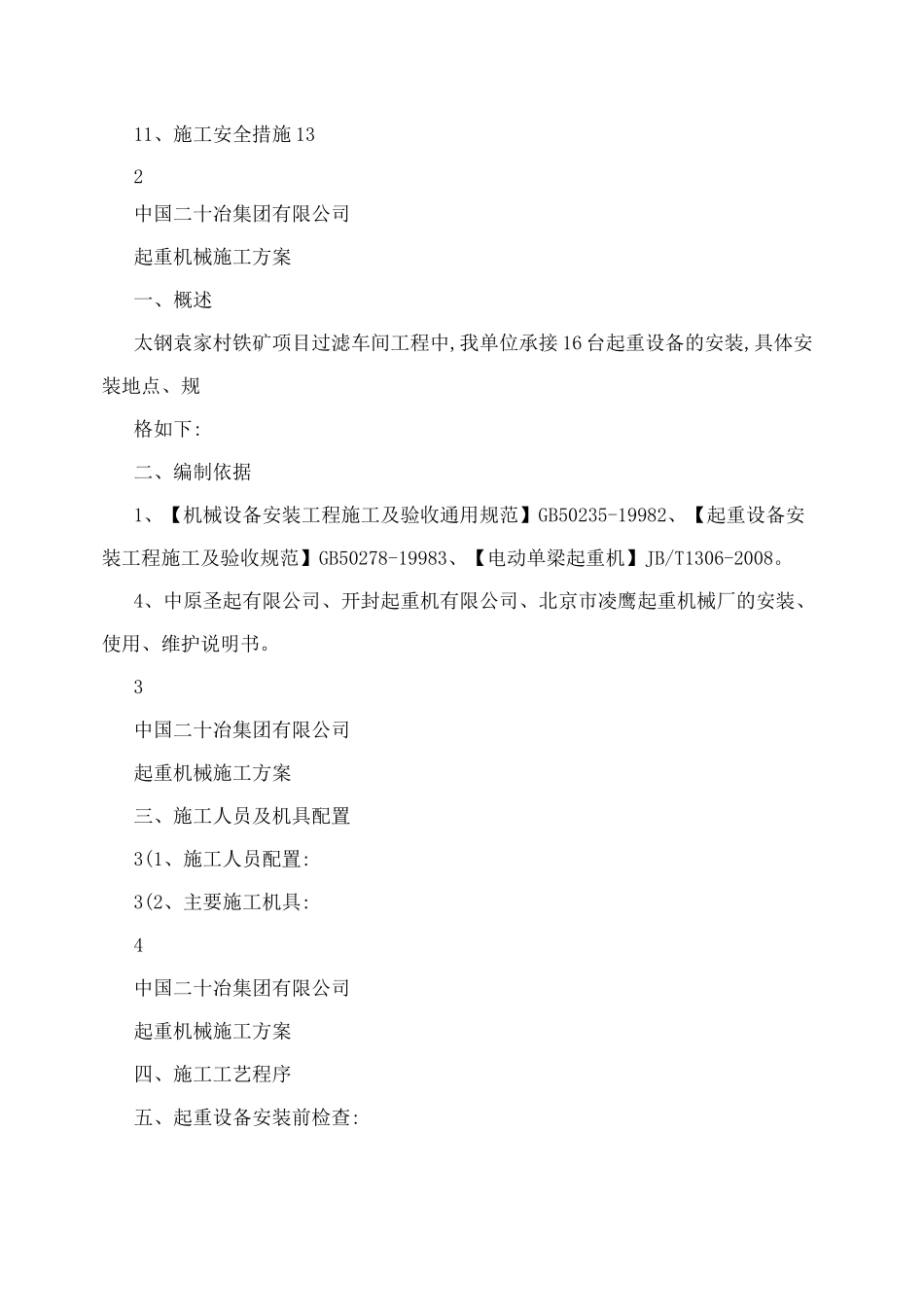

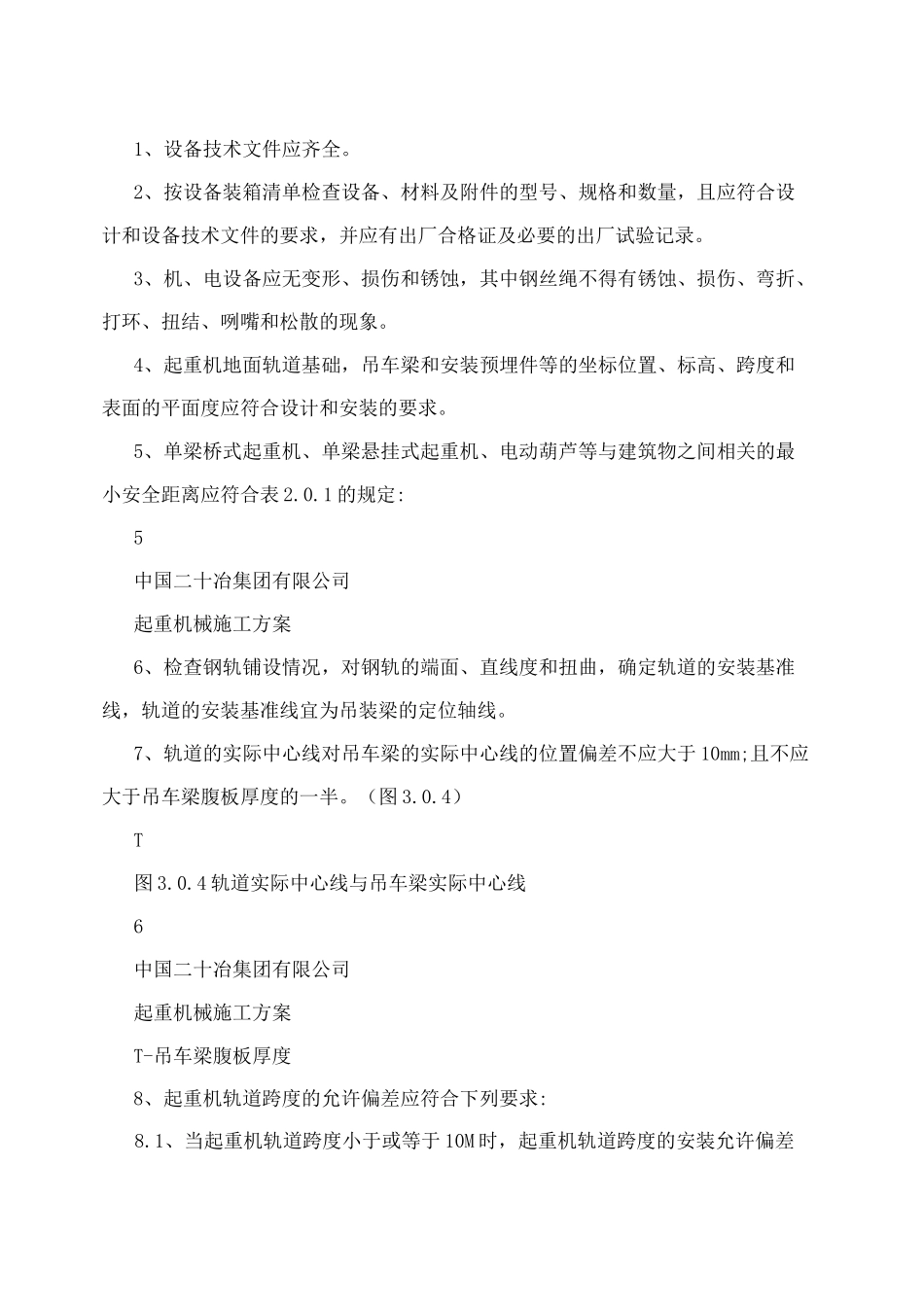

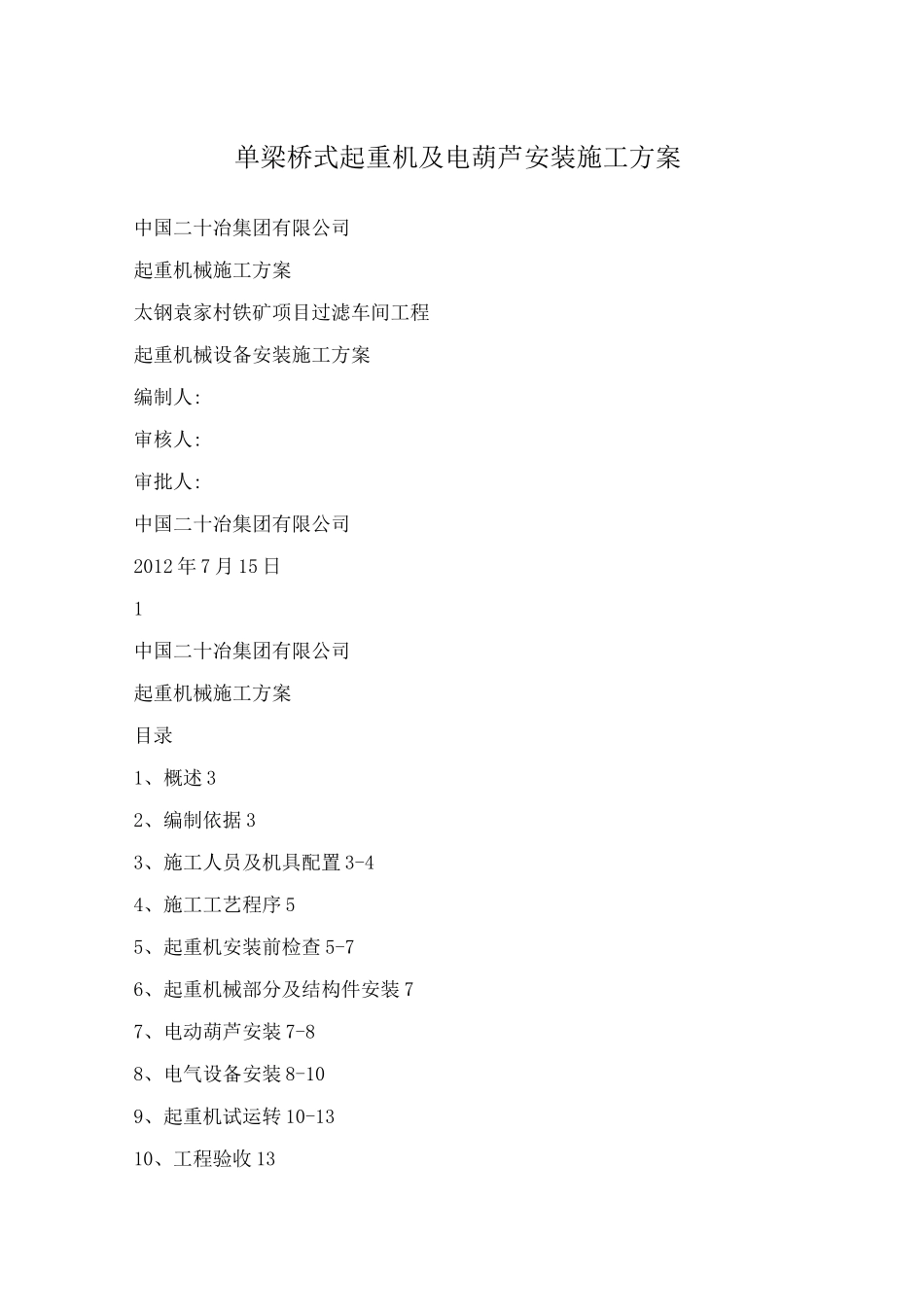

单梁桥式起重机及电葫芦安装施工方案中国二十冶集团有限公司起重机械施工方案太钢袁家村铁矿项目过滤车间工程起重机械设备安装施工方案编制人:审核人:审批人:中国二十冶集团有限公司2012年7月15日1中国二十冶集团有限公司起重机械施工方案目录1、概述32、编制依据33、施工人员及机具配置3-44、施工工艺程序55、起重机安装前检查5-76、起重机械部分及结构件安装77、电动葫芦安装7-88、电气设备安装8-109、起重机试运转10-1310、工程验收1311、施工安全措施132中国二十冶集团有限公司起重机械施工方案一、概述太钢袁家村铁矿项目过滤车间工程中,我单位承接16台起重设备的安装,具体安装地点、规格如下:二、编制依据1、【机械设备安装工程施工及验收通用规范】GB50235-19982、【起重设备安装工程施工及验收规范】GB50278-19983、【电动单梁起重机】JB/T1306-2008。4、中原圣起有限公司、开封起重机有限公司、北京市凌鹰起重机械厂的安装、使用、维护说明书。3中国二十冶集团有限公司起重机械施工方案三、施工人员及机具配置3(1、施工人员配置:3(2、主要施工机具:4中国二十冶集团有限公司起重机械施工方案四、施工工艺程序五、起重设备安装前检查:1、设备技术文件应齐全。2、按设备装箱清单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并应有出厂合格证及必要的出厂试验记录。3、机、电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、咧嘴和松散的现象。4、起重机地面轨道基础，吊车梁和安装预埋件等的坐标位置、标高、跨度和表面的平面度应符合设计和安装的要求。5、单梁桥式起重机、单梁悬挂式起重机、电动葫芦等与建筑物之间相关的最小安全距离应符合表2.0.1的规定:5中国二十冶集团有限公司起重机械施工方案6、检查钢轨铺设情况，对钢轨的端面、直线度和扭曲，确定轨道的安装基准线，轨道的安装基准线宜为吊装梁的定位轴线。7、轨道的实际中心线对吊车梁的实际中心线的位置偏差不应大于10mm;且不应大于吊车梁腹板厚度的一半。（图3.0.4）T图3.0.4轨道实际中心线与吊车梁实际中心线6中国二十冶集团有限公司起重机械施工方案T-吊车梁腹板厚度8、起重机轨道跨度的允许偏差应符合下列要求:8.1、当起重机轨道跨度小于或等于10M时，起重机轨道跨度的安装允许偏差〒3mm。8.2、当起重机轨道跨度大于10M时，起重机轨道跨度的安装允许偏差应按下式计算，但最大不应超过〒15mm。△S二〒[3+0.25(S—10)](3.0.6)式中：AS-起重机跨度的允许偏差(mm);S-起重机轨道跨度(M);9、轨道顶面对其设计位置的纵向倾斜度，对于通用桥式起重机不应大于1/1000;每2M测一点，全行程用门式起重机和装卸桥〒10mm;梁式悬挂起重机为〒5mm;11、两平行轨道接头的位置宜错开，其错开距离不应等于起重机前后车轮的基距。12、桥式起重机同一支腿下两根轨道的轨距允许偏差〒2.0mm;其相对标高差不应大于1mm。13、混凝土吊车梁与轨道之间的混凝土灌浆层或找平层应符合设计规定。14、轨道经调整符合要求后，应全面复查各轨道压板螺栓，确保无松动现象。15、轨道上的车挡宜在吊装起重机之前装好，同一跨端两条轨道上的车挡与起重机端梁缓冲器对准接触。六、起重机械部分及结构件安装6.1大车行走机构的安装6.1.0组装大车运行机构时，起重机跨度12M,允许偏差为为〒2mm。四个大车车轮组成的矩形对角线的相对差|L1-L2|的允许偏差值5mm。6.1.1每个车轮端面应与钢轨对称垂直面保持平行。尤其注意两个主动轮(或被动轮)在允许的不平行度内，其与钢轨对称垂直面的不平行方向应该相反。6.1.2装在同一平横梁上的两个车轮的对称垂直平面应位于同一平面内，误差?lmm。并且在同一端梁下两个距离最远的车轮的对称垂直平面也应位于同一平面内，误差?3mm。7中国二十冶集团有限公司起重机械施工方案6.1.3车轮端面与轨道平面不垂直度不大于车轮直径的1,400。6.1.4起重机空负荷时，所有车轮应同时与轨道接触。6.1.5传动轴的摆辐?lmm。6.1.6车轮悬空转动应运转自如无卡、碰现象。七、电动葫芦安装7.1电动小车和从动小车用调整垫进行调整，保证车轮轮缘车轮轮缘槽调整方法可利用调整螺母1.5...
