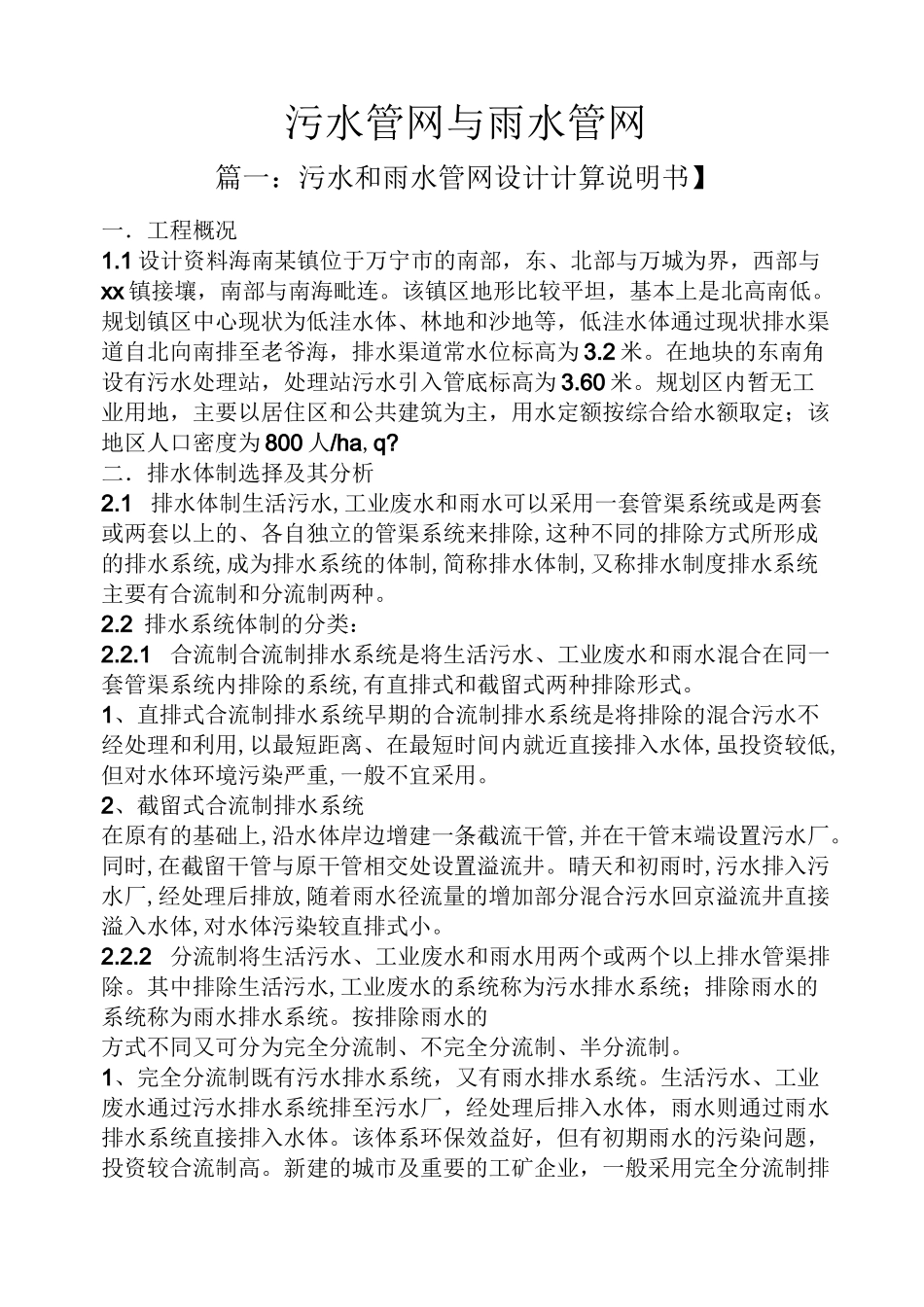

污水管网与雨水管网篇一：污水和雨水管网设计计算说明书】一．工程概况1.1设计资料海南某镇位于万宁市的南部，东、北部与万城为界，西部与xx镇接壤，南部与南海毗连。该镇区地形比较平坦，基本上是北高南低。规划镇区中心现状为低洼水体、林地和沙地等，低洼水体通过现状排水渠道自北向南排至老爷海，排水渠道常水位标高为3.2米。在地块的东南角设有污水处理站，处理站污水引入管底标高为3.60米。规划区内暂无工业用地，主要以居住区和公共建筑为主，用水定额按综合给水额取定；该地区人口密度为800人/ha,q?二．排水体制选择及其分析2.1排水体制生活污水,工业废水和雨水可以采用一套管渠系统或是两套或两套以上的、各自独立的管渠系统来排除,这种不同的排除方式所形成的排水系统,成为排水系统的体制,简称排水体制,又称排水制度排水系统主要有合流制和分流制两种。2.2排水系统体制的分类：2.2.1合流制合流制排水系统是将生活污水、工业废水和雨水混合在同一套管渠系统内排除的系统,有直排式和截留式两种排除形式。1、直排式合流制排水系统早期的合流制排水系统是将排除的混合污水不经处理和利用,以最短距离、在最短时间内就近直接排入水体,虽投资较低,但对水体环境污染严重,一般不宜采用。2、截留式合流制排水系统在原有的基础上,沿水体岸边增建一条截流干管,并在干管末端设置污水厂。同时,在截留干管与原干管相交处设置溢流井。晴天和初雨时,污水排入污水厂,经处理后排放,随着雨水径流量的增加部分混合污水回京溢流井直接溢入水体,对水体污染较直排式小。2.2.2分流制将生活污水、工业废水和雨水用两个或两个以上排水管渠排除。其中排除生活污水,工业废水的系统称为污水排水系统；排除雨水的系统称为雨水排水系统。按排除雨水的方式不同又可分为完全分流制、不完全分流制、半分流制。1、完全分流制既有污水排水系统，又有雨水排水系统。生活污水、工业废水通过污水排水系统排至污水厂，经处理后排入水体，雨水则通过雨水排水系统直接排入水体。该体系环保效益好，但有初期雨水的污染问题，投资较合流制高。新建的城市及重要的工矿企业，一般采用完全分流制排水系统。2、不完全分流制只设有污水排水系统，没有完整的雨水排水系统，各种污水通过污水排水系统送至污水厂，经处理后排入水体，雨水则通过地面漫流进入不成系统的明渠或小河，然后进入较大的水体。该系统投资较节省，适用于地形适宜，有地面水体，可顺利排泄雨水的城镇。3、半分流制排水系统又称截留式分流制，既有污水排水系统，又有雨水排水系统。它在雨水干管上设跳跃井，可截流初期雨水和街道地面冲洗废水进入雨水管道。在雨天时可能会污染水体，在生活水平高、环境质量要求高的城镇可以采用。2.2.3合流制和分流制的比较1.环保方面：截流式合流制对环境的污染较大，雨天时部分污水溢流入水体，造成污染；分流制在降雨初期有污染。2.造价方面：合流制管道比完全分流制可节省投资20%~40%，但合流制泵站和污水处理厂投资要高于分流制，总造价看，完全分流制高于合流制。而采用不完全分流制，初期投资少、见效快，在新建地区适于采用。3.维护管理：晴天时合流制管道内易于沉淀，在雨天时沉淀物易被雨水冲走，减小了合流制管道的维护管理费。但是合流制污水厂运行管理复杂。三．该区域排水体制选择该镇区地形比较平坦，基本上是北高南低。规划镇区中心现状为低洼水体、林地和沙地等，低洼水体通过现状排水渠道自北向南排至老爷海，排水渠道常水位标高为3.2米。在地块的东南角设有污水处理站，处理站污水引入管底标高为3.60米。故该区域选择分流制的排水系统。四．污水管道系统的设计4.1污水管渠水力设计原则1.不溢流：设计时采用的流量应是可能出现的最大流量；?2•不淤积（vmin）：流速的最低限值；?3•不冲刷管壁（vmax）:流速的最高限值；?4•要注意通风（充满度h/d）:按不满流设计；4.2污水管道设计概述4.2.1设计依据主要内容和深度设计依据：批准的当地城镇（地区）总体规划及排水工程规划。设计的主要内容和深度：应按照基本建设程序及有关的设计规定、规程确定。4.2.2污水管道系统的主要设计内容包括：1．设计基础数...
